Cálculos Clave en la Fabricación de Chapa Metálica

La fabricación de chapa metálica es un arte que combina la habilidad artesanal con la precisión de la ingeniería. Cada corte, cada doblez y cada ensamblaje requiere una atención meticulosa a los detalles, y en el corazón de esta precisión se encuentran las matemáticas. Comprender y aplicar correctamente ciertos cálculos es fundamental para asegurar que las piezas finales cumplan con las especificaciones de diseño, minimizando el desperdicio de material y optimizando los procesos de producción. En este artículo, exploraremos tres áreas de cálculo vitales en el mundo de la chapa: el redondeo de números para la precisión dimensional, la determinación de la longitud de una chapa enrollada y, quizás el más complejo pero indispensable, el concepto del K-factor en el doblado.

Redondeo Matemático en la Ingeniería de Chapa Metálica

Cuando se habla de “redondeo en chapa”, no nos referimos a un proceso físico de dar forma curva al metal, sino a la aplicación de reglas matemáticas para ajustar valores numéricos. En el contexto de la fabricación de chapa, esto es crucial para manejar las tolerancias, estandarizar medidas y simplificar números complejos que surgen de cálculos intrincados. La precisión en cada etapa del diseño y la producción es primordial, y el redondeo permite presentar dimensiones y especificaciones de manera clara y manejable.

El redondeo de números se utiliza constantemente en software de diseño asistido por computadora (CAD) y en hojas de cálculo para determinar dimensiones finales, holguras y tolerancias. Por ejemplo, en entornos como Excel o calculadoras programables, una función común es ROUND(). Si se utiliza la fórmula =ROUND(3.14159, 2), el número 3.14159 se redondeará a dos decimales, resultando en 3.14. Esto es útil para establecer dimensiones con la precisión requerida para la fabricación. Si se omite el parámetro de decimales, como en =ROUND(3.14159), el número se redondeará al entero más cercano, lo que podría ser útil en casos donde solo se necesitan medidas de longitud completas o para estimaciones rápidas.

La importancia de un redondeo adecuado radica en evitar acumulaciones de error. Un pequeño error de redondeo en una dimensión puede propagarse a lo largo de un diseño complejo, resultando en piezas que no encajan, que están fuera de tolerancia o que requieren costosos reprocesos. Por lo tanto, comprender cuándo y cómo redondear es tan importante como realizar el cálculo inicial.

Desentrañando la Longitud de una Chapa Enrollada: Un Cálculo Esencial

Para profesionales como fabricantes de letreros, impresores o cualquier industria que maneje grandes volúmenes de material en rollo, calcular la longitud restante de una chapa enrollada puede ser un verdadero desafío. Estimar visualmente o adivinar la cantidad de material restante puede llevar a errores significativos en la planificación de la producción, la gestión de inventarios y la estimación de costos. Afortunadamente, existe una fórmula sencilla que puede simplificar enormemente este proceso.

La fórmula para calcular la longitud de una chapa enrollada en dimensiones métricas es la siguiente:

Longitud del Rollo (en metros) = pi * (RD^2/4 - CD^2/4) / t

Desglosemos cada componente de esta fórmula:

• pi (π): Una constante matemática que se aproxima a 3.14159. Es fundamental en cualquier cálculo que involucre círculos.
• RD: Es el Diámetro del Rollo (Roll Diameter) medido en milímetros (mm). Se refiere al diámetro exterior total del rollo actual de material.
• CD: Es el Diámetro del Núcleo (Core Diameter) medido en milímetros (mm). Se refiere al diámetro del cilindro central sobre el cual se enrolla el material.
• t: Es el espesor del material medido en micras (microns). Es crucial que esta medida sea precisa, ya que incluso pequeñas variaciones pueden afectar el resultado final.

La lógica detrás de esta fórmula se basa en el volumen. La expresión (RD^2/4 - CD^2/4) calcula la diferencia entre el área de la sección transversal del rollo completo (como si fuera un círculo sólido) y el área del agujero central (el núcleo). Esta diferencia representa el área de la sección transversal del material enrollado. Al dividir esta área por el espesor del material, obtenemos la longitud total del material si lo desenrolláramos. Multiplicar por pi es parte de la geometría para pasar de la sección transversal circular a la longitud lineal.

Aunque la fórmula es sencilla, realizar cálculos manuales repetidamente puede ser tedioso y propenso a errores. Por ello, existen calculadoras en línea especializadas que pueden hacer este trabajo por usted. Estas herramientas solo requieren que ingrese el diámetro del rollo, el diámetro del núcleo y el espesor del material, y automáticamente le proporcionarán la longitud del rollo en metros. Utilizar estas herramientas no solo ahorra tiempo, sino que también minimiza el riesgo de equivocaciones, asegurando una gestión de materiales más eficiente y precisa.

El K-Factor en el Doblado de Chapa Metálica: El Corazón de la Precisión Dimensional

El doblado de chapa metálica es un proceso fundamental para transformar láminas planas en componentes tridimensionales. Lo que parece un proceso directo, en realidad involucra una cantidad significativa de matemáticas y conceptos complejos. Uno de los conceptos más difíciles de comprender, pero absolutamente crucial para el éxito del doblado, es el K-factor.

¿Qué es el K-Factor en el Doblado de Chapa Metálica?

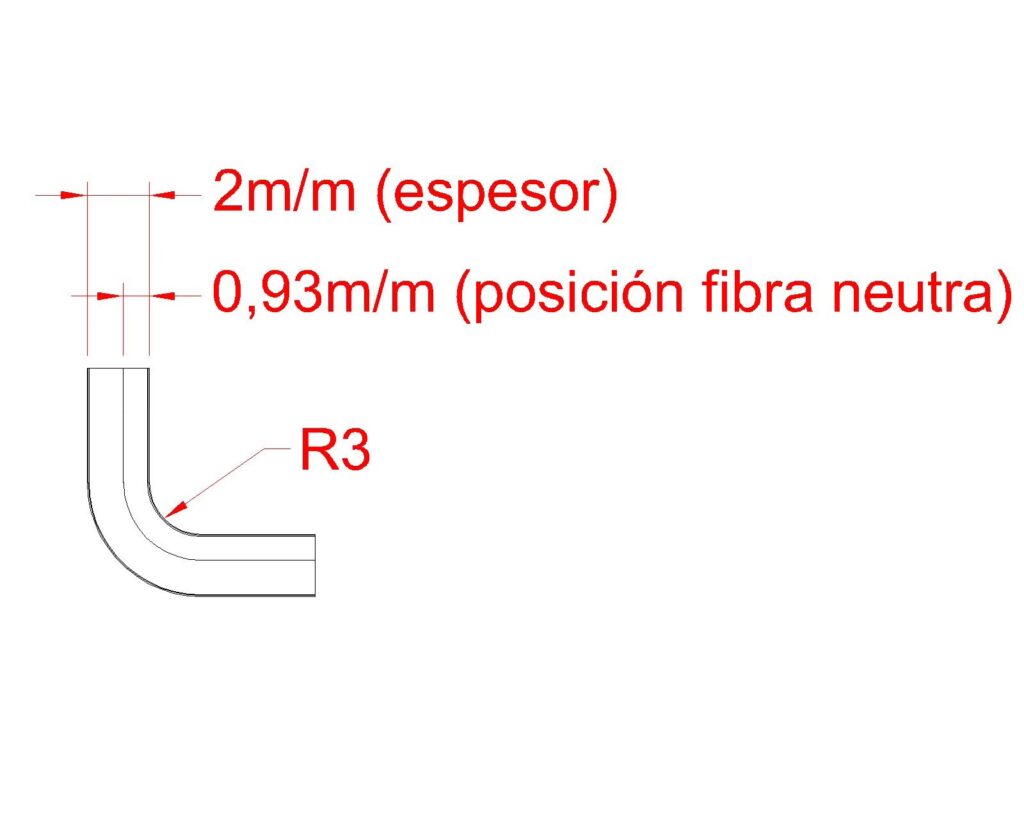

El K-factor es una relación que describe cómo se comporta el material de una chapa metálica cuando se dobla. Específicamente, es la relación entre la posición de la línea neutra del material y el espesor total del metal que se está doblando. La línea neutra es una línea invisible dentro del espesor del metal que, teóricamente, no se comprime ni se estira durante el proceso de doblado, solo se mueve o se desplaza en la dirección del doblez.

Conocer el K-factor antes de formar una pieza es vital porque determina cuánto se comprimirá el metal en el lado interior del doblez y cuánto se expandirá en el lado exterior, lo que a su vez cambia la longitud total de la pieza. Esta expansión y compresión deben ser compensadas en la etapa de diseño para asegurar que la pieza final tenga las dimensiones correctas y encaje perfectamente en su ensamblaje.

Términos Clave para Comprender el K-Factor

Para entender completamente el K-factor, es útil familiarizarse con cuatro términos fundamentales:

• Ápex (o Punto de Molde): Es el punto teórico donde se encontrarían las dos caras adyacentes de una brida si no hubiera radio de doblez. Es el vértice de la esquina perfecta antes de que se forme el radio.
• Punto de Retorno (Setback Point - SB): Es la distancia desde el ápex hasta la línea donde comienza el doblez. Hay un punto de retorno en cada lado del doblez. Esta distancia se ve afectada por el ángulo de doblez y el radio de doblado.
• Línea Neutra: Como se mencionó, es la línea imaginaria dentro del espesor del material que no experimenta cambios de longitud (ni compresión ni estiramiento) durante el doblado. Durante el proceso de doblez, la línea neutra se desplaza ligeramente hacia el interior del doblez. Su posición es crucial para determinar el K-factor.
• Radio de Doblado (Bend Radius): Es el radio de la curva medido desde la superficie interior de la pieza doblada. La parte interior del material está bajo compresión, mientras que la parte exterior está bajo tensión. Esta deformación es lo que causa un adelgazamiento del material en la parte exterior y un desplazamiento de la línea neutra hacia el interior.

Cálculo del K-Factor

El K-factor es una relación que se utiliza para calcular la holgura de doblez (Bend Allowance), que es la cantidad de material que se estira o se acorta en el doblez. La fórmula para calcular el K-factor es:

K = (t / MT)

• t: Espesor de la línea central en el doblez. Esta es la distancia desde la superficie interior del material hasta la línea neutra.
• MT: Espesor total del material.

Es importante destacar que el valor de 't' no es siempre la mitad de 'MT'. Depende del material, el radio de doblado y el proceso de doblado. Por ejemplo, para un radio de doblez muy pequeño en relación con el espesor del material, la línea neutra se moverá más hacia el interior, lo que resultará en un K-factor más bajo. Un K-factor típico para aceros y aluminios suele oscilar entre 0.3 y 0.5.

K-Factor vs. Y-Factor

Aunque el K-factor es el estándar de la industria, existe otro factor llamado Y-factor. La principal diferencia es que el Y-factor tiene en cuenta de manera más profunda las tensiones internas del material durante el doblado. Esto significa que los cálculos que usan el Y-factor pueden ser ligeramente más precisos para materiales y doblados muy específicos o complejos, pero también son considerablemente más complicados de calcular.

La mayoría de los talleres y maquinistas prefieren usar el K-factor debido a su equilibrio entre precisión y facilidad de uso. El Y-factor generalmente solo se considera necesario para doblados altamente complicados o en materiales muy singulares donde la máxima precisión es absolutamente crítica.

La Importancia de las Calculadoras de Doblado

Todo el conocimiento teórico sobre el K-factor es fundamental, pero la realidad es que el cálculo manual de todos estos parámetros puede ser extraordinariamente complejo y propenso a errores. Aquí es donde las calculadoras especializadas de doblado se vuelven herramientas indispensables. Estas calculadoras, a menudo disponibles en línea o como parte de software de diseño, permiten a los usuarios introducir fácilmente los datos de su material (tipo, espesor) y las dimensiones de la pieza (longitudes de brida, ángulo de doblez, radio de doblado). La calculadora automáticamente aplica el K-factor apropiado y proporciona los valores necesarios, como la holgura de doblez y la longitud plana del material requerido.

El uso de estas herramientas automatizadas no solo ahorra incontables horas de cálculo manual, sino que también garantiza una precisión dimensional que es difícil de lograr de otra manera. Evitar errores en esta etapa significa menos desperdicio de material, menos prototipos fallidos y, en última instancia, un proceso de fabricación más eficiente y rentable.

La Indispensable Ayuda de las Herramientas de Cálculo en la Fabricación Moderna

Desde el redondeo de cifras para garantizar la consistencia en los planos, pasando por la gestión inteligente de inventarios de rollos de chapa, hasta la intrincada ciencia del K-factor para lograr doblados perfectos, la precisión matemática es la columna vertebral de la fabricación de chapa metálica de alta calidad. Cada uno de estos cálculos, aunque conceptualmente distintos, converge en un objetivo común: transformar un diseño digital en una pieza física que cumpla con las expectativas exactas.

Afortunadamente, la tecnología moderna ha puesto a disposición de ingenieros, diseñadores y fabricantes una amplia gama de herramientas digitales, desde simples funciones de redondeo en software de hojas de cálculo hasta sofisticadas calculadoras de doblado. Estas herramientas no solo simplifican tareas que de otro modo serían laboriosas, sino que también actúan como una salvaguarda contra los errores humanos, asegurando que el resultado final sea siempre de la más alta calidad. Invertir tiempo en comprender estos principios y en utilizar las herramientas adecuadas es una inversión directa en la eficiencia, la calidad y la rentabilidad de cualquier proyecto de chapa metálica.

Preguntas Frecuentes (FAQ)

¿Qué significa el "redondeo en chapa"?

En el contexto de la fabricación de chapa, "redondeo en chapa" se refiere al proceso matemático de redondear números (dimensiones, tolerancias, resultados de cálculos) para lograr la precisión deseada y estandarizar las medidas en los planos y procesos de producción. No es un proceso físico sobre el metal.

¿Cómo puedo calcular la longitud de un rollo sin usar la fórmula manualmente?

Para evitar cálculos manuales y errores, se recomienda encarecidamente utilizar calculadoras en línea especializadas o software de gestión de materiales. Estas herramientas solo requieren que introduzca el diámetro exterior del rollo, el diámetro del núcleo y el espesor del material, y automáticamente le proporcionarán la longitud calculada.

¿Por qué es tan importante el K-factor en el doblado de chapa?

El K-factor es crucial porque permite predecir y compensar con precisión cómo se estira y se comprime el material de la chapa durante el proceso de doblado. Sin un K-factor correcto, las longitudes de las bridas de la pieza final estarían fuera de tolerancia, lo que resultaría en piezas defectuosas que no encajan o no cumplen con el diseño.

¿Qué es la línea neutra y cómo se relaciona con el K-factor?

La línea neutra es una línea imaginaria dentro del espesor del material que no cambia de longitud (no se estira ni se comprime) durante el doblado. El K-factor es la relación que define la posición de esta línea neutra con respecto al espesor total del material, cuantificando su desplazamiento y su impacto en la deformación del material.

¿Cuándo debería usar el Y-factor en lugar del K-factor?

El Y-factor es una versión más compleja y ligeramente más precisa del K-factor que tiene en cuenta las tensiones internas del material. Generalmente, el K-factor es suficiente para la mayoría de las aplicaciones de doblado. El Y-factor solo se recomienda para doblados muy complejos, materiales exóticos o cuando se requiere una precisión extrema y las tolerancias son extremadamente ajustadas, ya que su cálculo es más complicado.
