Calculo de Reacciones: La Base de la Estabilidad

En el vasto y complejo universo de la ingeniería, ya sea estructural o mecánica, uno de los conceptos más fundamentales y, a menudo, subestimados es el del cálculo de reacciones. ¿Alguna vez te has preguntado cómo se mantienen en pie los rascacielos, cómo un puente soporta el peso de miles de vehículos o cómo una simple viga soporta una carga sin colapsar? La respuesta reside en el equilibrio mecánico y en la comprensión de las fuerzas de reacción. Estas fuerzas son la respuesta invisible, pero poderosa, que el suelo o los elementos de soporte ejercen sobre una estructura para contrarrestar las cargas aplicadas y asegurar su estabilidad. Sin un cálculo preciso de estas reacciones, cualquier diseño ingenieril sería una apuesta arriesgada, comprometiendo la seguridad y la funcionalidad de cualquier construcción.

Este artículo te sumergirá en el corazón de este concepto vital, desglosando qué son las reacciones, por qué su cálculo es indispensable, los principios fundamentales que lo rigen, los distintos tipos de apoyos y sus implicaciones, y el proceso metódico para determinarlas. Prepárate para descubrir cómo la aplicación de principios básicos de la física se convierte en la columna vertebral de la ingeniería moderna.

¿Qué son las Reacciones Mecánicas?

En el contexto de la ingeniería, una reacción se define como una fuerza de sujeción que un elemento resistente, como una viga o una columna, recibe del suelo o de otro elemento de grandes dimensiones que sirve de soporte. Imagina una viga apoyada en dos puntos; cuando le aplicas una carga, la viga tiende a deformarse o moverse. Para evitar esto, los apoyos ejercen fuerzas de sentido contrario a la carga, manteniendo la viga en su posición original. Estas son las reacciones.

No solo se trata de fuerzas lineales; en algunos casos, especialmente en enlaces que impiden el giro de ciertas secciones de unión, también hablamos de momentos de empotramiento o momentos reacción. Estos momentos son la resistencia al giro que ofrece el apoyo. Por ejemplo, si una viga está empotrada en una pared, la pared no solo impide que la viga se mueva vertical u horizontalmente, sino que también evita que gire en el punto de unión, generando un momento de reacción.

En esencia, cuando a una viga adecuadamente sujeta al suelo se le aplica una fuerza (como la fuerza F en azul que se menciona en los esquemas conceptuales), aparecen diversas reacciones mecánicas (que se representarían en rojo). Estas reacciones son el mecanismo por el cual la estructura se defiende de las cargas externas, distribuyéndolas y transfiriéndolas de manera segura a sus cimientos o a otros elementos de soporte.

La Importancia Crítica del Cálculo de Reacciones en la Ingeniería

El cálculo de reacciones no es un mero ejercicio académico; es la piedra angular sobre la que se asienta toda la seguridad estructural. Sin un conocimiento preciso de estas fuerzas, un ingeniero no podría:

• Dimensionar Adecuadamente los Elementos: Las reacciones son las cargas que los apoyos deben soportar. Conocerlas permite seleccionar los materiales correctos y las dimensiones adecuadas para columnas, vigas, cimentaciones y otros elementos de soporte, asegurando que sean lo suficientemente robustos para resistir estas fuerzas sin fallar.
• Analizar Fuerzas Internas: Las reacciones son el punto de partida para calcular las fuerzas internas (fuerza cortante y momento flector) que actúan a lo largo de la estructura. Estos diagramas de fuerzas internas son cruciales para el diseño detallado de cada sección del elemento estructural.
• Diseñar Cimentaciones: Las reacciones finales de una estructura son las cargas que se transmiten al suelo. Un cálculo preciso es fundamental para diseñar cimentaciones que puedan soportar estas cargas sin asentamientos excesivos o fallas del terreno.
• Prevenir Fallas y Colapsos: Un error en el cálculo de reacciones puede llevar a que los apoyos estén subdimensionados, resultando en deflexiones excesivas, grietas o, en el peor de los casos, el colapso de la estructura.
• Optimizar el Diseño: Un cálculo preciso no solo garantiza la seguridad, sino que también permite optimizar el uso de materiales, evitando sobredimensionamientos innecesarios que aumentan los costos.

En resumen, el cálculo de reacciones es el primer paso indispensable en cualquier análisis estructural serio, proporcionando la información vital que garantiza que una estructura no solo cumpla su función, sino que lo haga de manera segura y eficiente a lo largo de su vida útil.

Los Pilares del Equilibrio: La Condición de Equilibrio Mecánico

La base para el cálculo de reacciones se encuentra en la condición de equilibrio mecánico. Para que un sólido esté en equilibrio, es decir, para que no acelere linealmente ni rote, la suma de todas las fuerzas y la suma de todos los momentos que actúan sobre él deben ser cero. Este principio se deriva directamente de las leyes de Newton y es fundamental en la estática.

Formalmente, para un conjunto de fuerzas F→i y momentos M→j aplicados a un sólido, las condiciones son:

Σ F→i = 0

Σ r→i × F→i + Σ M→j = 0

Donde:

• Σ F→i = 0: Significa que la suma vectorial de todas las fuerzas externas que actúan sobre el cuerpo es cero. Esto implica que el cuerpo no experimenta aceleración lineal; está en equilibrio traslacional. En un sistema de coordenadas cartesianas, esto se descompone en tres ecuaciones: ΣFx = 0, ΣFy = 0, ΣFz = 0.
• Σ r→i × F→i + Σ M→j = 0: Significa que la suma de todos los momentos (tanto los generados por las fuerzas aplicadas como los momentos directamente aplicados) con respecto a cualquier punto es cero. Esto implica que el cuerpo no experimenta aceleración angular; está en equilibrio rotacional. El término r→i × F→i representa el momento generado por una fuerza F→i aplicada en una posición r→i con respecto al punto de referencia.

Si el sólido es indeformable (un modelo idealizado conocido como cuerpo rígido), estas condiciones, además de necesarias, son suficientes para garantizar el equilibrio. Sin embargo, para ciertos sólidos deformables, la condición de que la suma de fuerzas y momentos se anule puede no ser suficiente por sí sola. En esos casos, más complejos, deben satisfacerse localmente las ecuaciones diferenciales de equilibrio. Estas ecuaciones, que describen el equilibrio de las tensiones internas en cada punto del material, son:

{ ∂σxx/∂x + ∂σxy/∂y + ∂σxz/∂z + bx = 0
 ∂σyx/∂x + ∂σyy/∂y + ∂σyz/∂z + by = 0
 ∂σzx/∂x + ∂σzy/∂y + ∂σzz/∂z + bz = 0

Donde:

• σij: Es el tensor de tensiones, que describe el estado de las fuerzas internas por unidad de área en un punto dado del material.
• bi: Representa la fuerza por unidad de volumen (o fuerza de cuerpo) actuante en cada punto del sólido, como la gravedad.

Estas ecuaciones diferenciales son cruciales en disciplinas como la mecánica de sólidos y la mecánica de fluidos, donde las deformaciones y las propiedades del material son una parte integral del análisis. Aunque su resolución directa es compleja y a menudo requiere métodos numéricos (como el análisis por elementos finitos), su existencia subraya la complejidad subyacente del equilibrio en cuerpos deformables. Para la mayoría de los problemas de cálculo de reacciones a nivel introductorio en ingeniería estructural, las condiciones de equilibrio de fuerzas y momentos son las herramientas principales.

Tipos de Apoyos y sus Reacciones Asociadas

La naturaleza de las reacciones que se generan en una estructura depende directamente del tipo de apoyo que se utilice. Cada tipo de apoyo restringe ciertos movimientos (traslaciones y rotaciones) y, en respuesta a estas restricciones, genera las reacciones correspondientes. Comprender la función de cada apoyo es fundamental para establecer correctamente las incógnitas en el diagrama de cuerpo libre.

1. Apoyo de Rodillo (Roller Support)

Un apoyo de rodillo permite la rotación y el movimiento a lo largo de la superficie sobre la que se apoya. Sin embargo, restringe el movimiento perpendicular a esa superficie. Debido a esta única restricción, un apoyo de rodillo solo genera una reacción:

• Una fuerza perpendicular a la superficie de apoyo.

Ejemplo: Una viga sobre ruedas o sobre una superficie lisa que solo puede moverse verticalmente si se apoya horizontalmente, pero que es libre de moverse horizontalmente y rotar.

2. Apoyo de Pivote o Articulación (Pin Support / Hinge)

Un apoyo de pivote (o articulación) restringe tanto el movimiento horizontal como el vertical, pero permite la rotación. Es como una bisagra de puerta que permite que la puerta gire pero no se mueva hacia los lados o hacia arriba y abajo en el punto de la bisagra. Debido a estas dos restricciones, un apoyo de pivote genera dos reacciones:

• Una fuerza horizontal (Fx).
• Una fuerza vertical (Fy).

Ejemplo: El apoyo de un puente en un extremo que permite la expansión y contracción longitudinal, pero fija la posición vertical y transversal.

3. Apoyo de Empotramiento (Fixed Support / Cantilever)

Un apoyo de empotramiento es el tipo de apoyo más restrictivo. Impide cualquier tipo de movimiento: traslación horizontal, traslación vertical y rotación. Es como una viga que está firmemente soldada o anclada a una pared. Debido a estas tres restricciones, un apoyo de empotramiento genera tres reacciones:

• Una fuerza horizontal (Fx).
• Una fuerza vertical (Fy).
• Un momento (M).

Ejemplo: Una viga en voladizo (cantilever) que sobresale de una pared, o una columna firmemente anclada a su base.

La siguiente tabla resume las características de los apoyos más comunes y las reacciones que generan:

Identificar correctamente el tipo de apoyo y las reacciones asociadas es el primer paso crítico para resolver cualquier problema de estática estructural, ya que define el número de incógnitas que deben determinarse.

El Proceso de Cálculo: Un Enfoque Metódico

Calcular las reacciones en una estructura generalmente sigue un proceso sistemático que se basa en la aplicación de las ecuaciones de equilibrio. Aquí te presentamos los pasos clave:

1. Dibujar el Diagrama de Cuerpo Libre (DCL)

Este es, quizás, el paso más importante. Consiste en aislar la estructura o el elemento de interés de su entorno y dibujar todas las fuerzas externas que actúan sobre él. Esto incluye:

• Cargas Aplicadas: Fuerzas puntuales, cargas distribuidas (que a menudo se reemplazan por una fuerza resultante equivalente para el cálculo de reacciones), momentos aplicados.
• Reacciones en los Apoyos: Representar cada reacción como una fuerza o momento incógnita, con una dirección asumida. Si el resultado final es negativo, simplemente significa que la dirección real es opuesta a la asumida. Utiliza la tabla anterior para identificar cuántas y qué tipo de reacciones se generan en cada apoyo.

Es crucial que el DCL sea claro y preciso, mostrando todas las magnitudes y distancias conocidas.

2. Identificar las Incógnitas

Una vez que tienes el DCL, cuenta el número total de reacciones incógnitas. Este número determinará si la estructura es estáticamente determinada o indeterminada.

3. Aplicar las Ecuaciones de Equilibrio

Para un sistema bidimensional (plano), tenemos tres ecuaciones de equilibrio independientes:

• ΣFx = 0: La suma de todas las fuerzas en la dirección horizontal (eje x) debe ser cero.
• ΣFy = 0: La suma de todas las fuerzas en la dirección vertical (eje y) debe ser cero.
• ΣM = 0: La suma de todos los momentos (giros) con respecto a cualquier punto arbitrario debe ser cero. Elegir un punto por el que pasen varias incógnitas (como un apoyo de pivote o empotramiento) simplificará la ecuación de momentos, ya que las fuerzas que pasan por ese punto no generarán momento.

Para un sistema tridimensional, se tendrían seis ecuaciones de equilibrio (ΣFx=0, ΣFy=0, ΣFz=0, ΣMx=0, ΣMy=0, ΣMz=0).

4. Resolver el Sistema de Ecuaciones

Con las ecuaciones de equilibrio establecidas, tendrás un sistema de ecuaciones lineales con tus reacciones incógnitas. Resuélvelo utilizando métodos algebraicos estándar (sustitución, eliminación, matrices). Si el número de incógnitas es igual al número de ecuaciones de equilibrio disponibles, la estructura se considera estáticamente determinada, y las reacciones pueden calcularse directamente usando solo las ecuaciones de equilibrio.

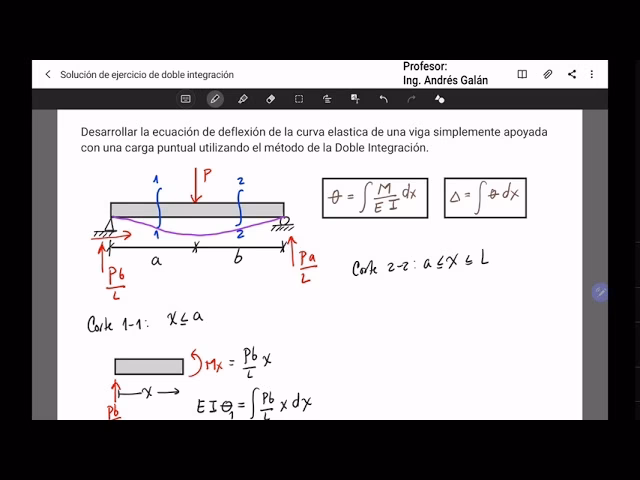

Si el número de incógnitas es mayor que el número de ecuaciones de equilibrio (por ejemplo, más de tres incógnitas en un problema 2D), la estructura es estáticamente indeterminada (o hiperestática). En estos casos, las ecuaciones de equilibrio por sí solas no son suficientes. Se requieren ecuaciones adicionales que provienen de la consideración de la deformación del material y las condiciones de compatibilidad de desplazamientos (por ejemplo, el método de la doble integración, el teorema de Castigliano, o métodos matriciales como el de la rigidez).

Consideraciones Adicionales

Es importante recordar que el cálculo de reacciones es una idealización. Las cargas pueden no ser perfectamente puntuales, los materiales tienen propiedades variables, y las condiciones de apoyo pueden no ser las ideales. Sin embargo, este enfoque proporciona una base sólida y segura para el diseño estructural. Para casos más complejos o para verificar el comportamiento de estructuras estáticamente indeterminadas, los ingenieros modernos a menudo recurren a software de análisis estructural basado en el método de elementos finitos (FEM), que puede manejar geometrías complejas, materiales no lineales y condiciones de carga dinámicas, integrando las ecuaciones diferenciales de equilibrio (mencionadas anteriormente con el tensor de tensiones y las fuerzas de cuerpo) en su núcleo computacional.

Preguntas Frecuentes (FAQ) sobre el Cálculo de Reacciones

¿Por qué es crucial el cálculo de reacciones en la ingeniería?

Es crucial porque las reacciones son las fuerzas que los apoyos deben resistir para mantener la estructura en equilibrio. Sin conocerlas, no se pueden diseñar correctamente los elementos estructurales ni las cimentaciones, lo que podría llevar a fallas, deformaciones excesivas o incluso el colapso de la estructura. Es el primer paso para garantizar la seguridad estructural.

¿Cuál es la diferencia entre una fuerza aplicada y una reacción?

Una fuerza aplicada es una carga externa que actúa sobre la estructura (como el peso de personas, mobiliario, viento, sismo, etc.). Una reacción es una fuerza interna que surge en los apoyos de la estructura como respuesta a esas cargas aplicadas, para mantener el sistema en equilibrio y evitar el movimiento.

¿Qué significa si una reacción calculada es negativa?

Si una reacción calculada resulta en un valor negativo, simplemente significa que la dirección real de la fuerza o momento de reacción es opuesta a la dirección que asumiste inicialmente en tu diagrama de cuerpo libre. No indica un error en el cálculo, solo una cuestión de convención de signos.

¿Pueden las reacciones ser momentos?

Sí, absolutamente. En apoyos de empotramiento (o fijos), además de las fuerzas de reacción lineales (vertical y horizontal), se genera un momento de reacción. Este momento resiste la tendencia de la estructura a girar en el punto de apoyo.

¿Es lo mismo el cálculo de reacciones que el análisis estructural?

El cálculo de reacciones es una parte fundamental y el primer paso del análisis estructural. El análisis estructural es un campo más amplio que incluye no solo el cálculo de reacciones, sino también la determinación de fuerzas internas (cortante, momento flector, fuerza axial), deflexiones, tensiones, y la verificación de la capacidad de los materiales y secciones bajo esas cargas.

¿Qué sucede si una estructura es hiperestática (estáticamente indeterminada)?

Si una estructura es hiperestática, el número de reacciones incógnitas excede el número de ecuaciones de equilibrio disponibles. En estos casos, no se pueden determinar las reacciones utilizando solo las ecuaciones de equilibrio estático. Se requieren métodos adicionales que consideren las propiedades del material y las deformaciones de la estructura (por ejemplo, el método de la fuerza, el método de la pendiente-deflexión, o el análisis matricial de rigidez).

Conclusión: Las Fuerzas Invisibles que Sostienen Nuestro Mundo

El cálculo de reacciones es mucho más que un conjunto de ecuaciones; es el lenguaje fundamental a través del cual los ingenieros aseguran la estabilidad y la integridad de todo lo que construimos. Desde el mobiliario más simple hasta los puentes más colosales y los rascacielos más imponentes, cada elemento se rige por los principios del equilibrio y las fuerzas de reacción. Son las fuerzas invisibles que, al ser correctamente calculadas y gestionadas, nos permiten desafiar la gravedad y construir un entorno seguro y funcional.

Comprender este concepto no solo es esencial para estudiantes y profesionales de la ingeniería, sino que también ofrece una nueva perspectiva sobre la complejidad y la genialidad que se esconde detrás de las estructuras que nos rodean. La próxima vez que admires un edificio o un puente, recuerda que su estabilidad se debe, en gran parte, a la meticulosa precisión con la que se calcularon sus reacciones, permitiéndole mantenerse firme frente a las cargas que la vida le imponga.
