El Punto Q de un Transistor BJT: Clave para el Diseño

En el vasto y fascinante universo de la electrónica, pocos componentes son tan versátiles y fundamentales como el transistor BJT (Transistor de Unión Bipolar). Desde amplificadores de audio hasta complejos circuitos de conmutación, su omnipresencia es innegable. Sin embargo, para que un BJT funcione como se espera, ya sea amplificando una señal débil o actuando como un interruptor preciso, es esencial establecer correctamente su punto de operación. Este punto, conocido como el Punto Q o punto de polarización, es la piedra angular que determina la eficiencia, estabilidad y fidelidad de cualquier circuito basado en transistores.

Imagínese el Punto Q como el equilibrio perfecto en la vida de un transistor, donde las condiciones de corriente y voltaje se asientan en un estado de reposo ideal, listo para responder a cualquier señal externa sin distorsión. Sin una polarización adecuada, un transistor podría operar de forma ineficiente, generar señales distorsionadas o incluso dañarse. A lo largo de este artículo, desentrañaremos qué es exactamente el Punto Q de un transistor BJT, cómo se determina, por qué es tan vital y las diferentes estrategias para establecerlo de manera efectiva en diversas aplicaciones.

¿Qué es el Punto de Trabajo (Punto Q) de un Transistor BJT?

El Punto de Trabajo, o Punto Q (del inglés Quiescent Point), de un transistor BJT es el estado de corriente continua (DC) del componente cuando no se le aplica ninguna señal de entrada (AC). Es, en esencia, el punto de reposo, el lugar en las características de salida del transistor donde se encuentran la tensión colector-emisor (Vce) y la corriente de colector (Ic) en ausencia de una señal de entrada. Este punto es crucial porque define las condiciones iniciales desde las cuales el transistor operará al procesar una señal.

Para entenderlo mejor, considere un transistor como una válvula que controla el flujo de corriente. El Punto Q establece qué tan abierta o cerrada está esa válvula en su estado fundamental. Si la válvula está demasiado abierta o demasiado cerrada, no podrá responder adecuadamente a las pequeñas variaciones de una señal de entrada. Por ejemplo, en un amplificador, queremos que el transistor opere en su región activa, que es donde actúa como un amplificador lineal. El Punto Q se sitúa estratégicamente en esta región para permitir la máxima excursión de la señal de salida sin que esta se “recorte” (distorsione) al alcanzar los límites de saturación o corte del transistor.

La polarización del transistor es el proceso mediante el cual se establecen estas condiciones de corriente y voltaje DC para fijar el Punto Q. Esto se logra mediante la aplicación de voltajes y corrientes de CC a las terminales del transistor (base, colector y emisor) utilizando resistencias y fuentes de voltaje externas. El objetivo principal es asegurar que el transistor opere en la región deseada de sus características de operación para la aplicación específica, ya sea como amplificador, interruptor o regulador.

La Recta de Carga DC y la Determinación del Punto Q

La determinación gráfica del Punto Q de un transistor BJT se realiza utilizando la recta de carga DC y el conjunto de curvas características del colector del transistor. La recta de carga DC es una representación gráfica de la relación entre la corriente del colector (Ic) y la tensión colector-emisor (Vce) para un circuito específico de polarización. Esta recta se deriva de la Ley de Voltajes de Kirchhoff (KVL) aplicada al lazo de colector-emisor del circuito.

Para un circuito simple de polarización de emisor común, la ecuación fundamental que describe la recta de carga es:

Vcc = Vce + Ic * Rc

Donde:

• Vcc es la tensión de la fuente de alimentación del colector.
• Vce es la tensión colector-emisor del transistor.
• Ic es la corriente del colector.
• Rc es la resistencia del colector.

Para trazar esta recta en un gráfico Ic vs. Vce, se necesitan dos puntos:

1. Punto de Corte (Cut-off Point): Se obtiene cuando Ic = 0. En este caso, Vce = Vcc. Este punto representa el límite superior de Vce en la recta de carga.
2. Punto de Saturación (Saturation Point): Se obtiene cuando Vce = 0. En este caso, Ic = Vcc / Rc. Este punto representa el límite superior de Ic en la recta de carga.

Al unir estos dos puntos con una línea recta, obtenemos la recta de carga DC. Esta recta representa todas las posibles combinaciones de Ic y Vce que pueden existir en el circuito para los valores dados de Vcc y Rc.

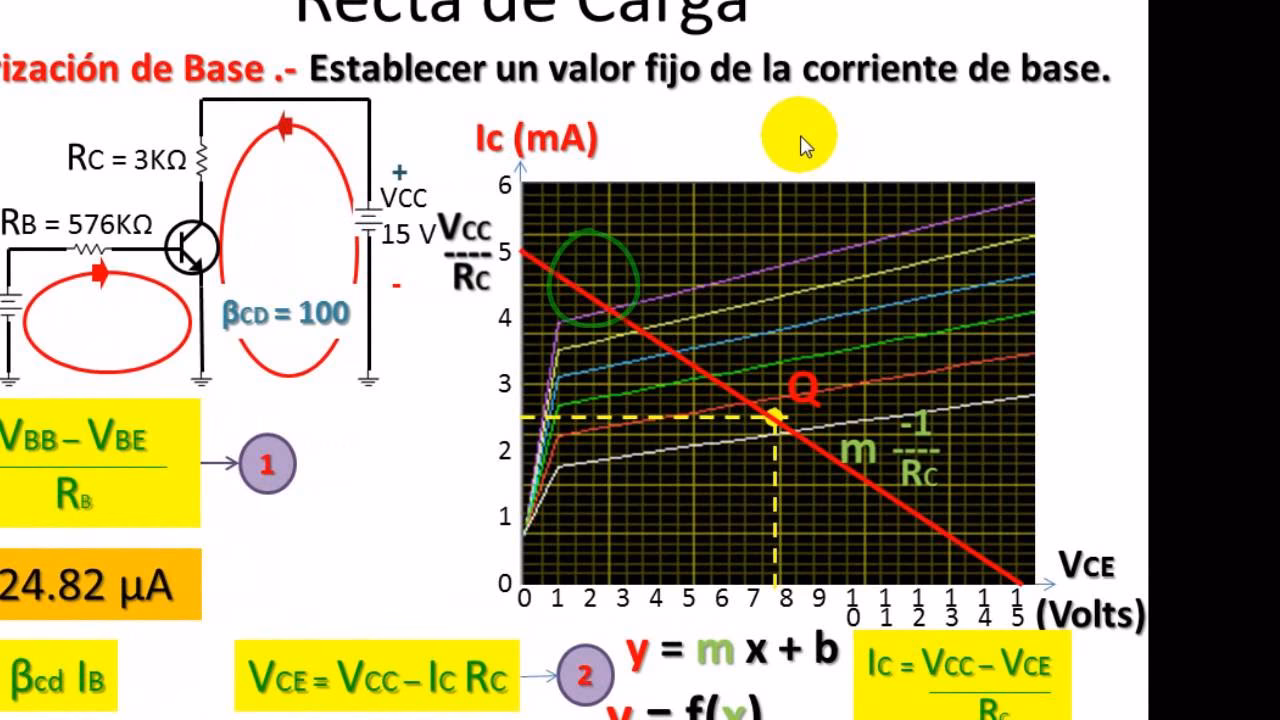

El Punto Q se encuentra en la intersección de esta recta de carga DC con la curva característica de colector correspondiente a la corriente de base (Ib) establecida por el circuito de polarización. Cada valor de Ib (corriente que fluye hacia la base del transistor) da lugar a una curva de Ic vs. Vce diferente. Por lo tanto, el diseño del circuito de polarización debe asegurar que se establezca la corriente de base correcta para que el Punto Q se sitúe en la ubicación deseada en la recta de carga.

La Importancia del Punto Q en la Operación del Transistor

La correcta elección y estabilidad del Punto Q son críticas para el funcionamiento adecuado de un transistor, especialmente en aplicaciones de amplificación. Un transistor BJT tiene tres regiones principales de operación:

1. Región de Corte (Cut-off Region): El transistor está apagado; no fluye corriente de colector (Ic ≈ 0). Se utiliza en aplicaciones de conmutación (interruptor abierto).
2. Región de Saturación (Saturation Region): El transistor está completamente encendido; la corriente de colector es máxima (Ic ≈ Vcc/Rc) y Vce es mínima (casi cero). También se utiliza en aplicaciones de conmutación (interruptor cerrado).
3. Región Activa (Active Region): El transistor actúa como un amplificador. La corriente de colector es proporcional a la corriente de base (Ic = β * Ib), y Vce se encuentra entre Vce(sat) y Vcc.

Para un amplificador de Clase A, por ejemplo, el Punto Q debe colocarse en el centro de la región activa. Esto permite que la señal de entrada AC se superponga simétricamente a los valores de DC del Punto Q, asegurando que la señal de salida AC no se recorte ni se distorsione en los picos y valles. Si el Punto Q se desplaza demasiado cerca de la región de corte o saturación, incluso una pequeña señal de entrada AC podría llevar al transistor a uno de esos límites, resultando en una distorsión significativa de la señal de salida.

Por otro lado, para un amplificador de Clase B, el Punto Q se establece en la región de corte. Esto significa que el transistor está apagado en ausencia de señal, y solo se enciende cuando la señal de entrada supera un cierto umbral, amplificando solo la mitad positiva (o negativa) de la señal. Esta configuración mejora la eficiencia pero introduce distorsión de cruce si no se maneja correctamente.

Circuitos de Polarización y Estabilidad del Punto Q

El diseño de un circuito de polarización tiene como objetivo no solo establecer el Punto Q deseado, sino también asegurar su estabilidad frente a variaciones de temperatura y diferencias entre transistores (variaciones en el parámetro β, la ganancia de corriente del transistor). A lo largo de los años, se han desarrollado varias configuraciones de polarización, cada una con sus propias ventajas y desventajas en términos de simplicidad y estabilidad:

Polarización por Resistencia Fija de Base

Este es el método de polarización más simple. Una resistencia de base (Rb) se conecta entre la fuente de Vcc y la base del transistor. Aunque es fácil de implementar, es altamente inestable. El Punto Q en esta configuración es muy sensible a las variaciones en el valor de β del transistor (que puede variar significativamente entre transistores del mismo tipo y con la temperatura). Un pequeño cambio en β puede resultar en un gran cambio en Ic y Vce, moviendo el Punto Q y potencialmente causando distorsión.

Polarización por Realimentación del Colector

En esta configuración, la resistencia de base se conecta desde el colector en lugar de directamente desde Vcc. Esto crea un bucle de realimentación negativa: si la corriente de colector (Ic) intenta aumentar, la caída de voltaje en Rc aumenta, lo que reduce Vce y, a su vez, reduce la corriente de base (Ib), contrarrestando el aumento inicial de Ic. Esta realimentación mejora la estabilidad del Punto Q frente a las variaciones de β y temperatura en comparación con la polarización fija de base, aunque no la elimina por completo.

Polarización por Divisor de Voltaje (o Polarización por Emisor)

Considerada la configuración de polarización más estable y utilizada comúnmente, la polarización por divisor de voltaje utiliza dos resistencias (R1 y R2) para formar un divisor de voltaje en la base del transistor, estableciendo un voltaje de base fijo. Además, se incluye una resistencia de emisor (Re) que proporciona realimentación negativa adicional. Si Ic tiende a aumentar, la caída de voltaje en Re aumenta, elevando el voltaje del emisor y reduciendo el voltaje Vbe (voltaje base-emisor). Esto, a su vez, reduce Ib e Ic, estabilizando el Punto Q. Esta configuración hace que el Punto Q sea prácticamente independiente del valor de β y mucho más estable frente a las variaciones de temperatura. Es la elección preferida para la mayoría de los diseños de amplificadores lineales.

A continuación, una tabla comparativa simplificada de estos métodos de polarización:

¿Cómo Hallar el Punto de Trabajo de un Transistor en la Práctica?

La forma más precisa de hallar el Punto Q en un circuito real es a través de la medición directa. Una vez que el circuito está ensamblado y alimentado, se utiliza un multímetro para medir la tensión colector-emisor (Vce) y la corriente de colector (Ic). Para medir Ic, se puede insertar un amperímetro en serie con el colector o, más comúnmente, medir la caída de voltaje a través de la resistencia del colector (Rc) y luego calcular Ic usando la Ley de Ohm (Ic = VRc / Rc). Estas mediciones, realizadas sin señal de entrada, nos darán el Punto Q real del circuito.

En la fase de diseño, antes de construir el circuito físico, el Punto Q se determina mediante análisis matemático y/o simulación. El análisis matemático implica la aplicación de las leyes de Kirchhoff y las ecuaciones características del transistor para resolver los valores de Ic y Vce. Este proceso puede ser iterativo, especialmente si se consideran modelos más complejos del transistor.

Las herramientas de simulación de circuitos, como SPICE (Simulation Program with Integrated Circuit Emphasis) y sus variantes (como OrCAD PSpice), son invaluables para determinar el Punto Q. Estas herramientas permiten a los diseñadores modelar el circuito con gran precisión, incluyendo las características no lineales del transistor y las variaciones de temperatura. Un simulador puede calcular automáticamente el Punto Q (a menudo referido como el "punto de operación DC" o "análisis de polarización") y mostrar los valores de Vce e Ic, así como otras corrientes y voltajes en el circuito, de manera instantánea y precisa.

La capacidad de simular y ajustar el Punto Q antes de la fabricación es una ventaja enorme, ya que permite optimizar el rendimiento del circuito, predecir su comportamiento bajo diversas condiciones y evitar costosos errores de diseño. Los ingenieros suelen seleccionar un Punto Q que ofrezca un compromiso entre la máxima excursión de la señal, la eficiencia de potencia y la distorsión mínima para la aplicación deseada.

Preguntas Frecuentes sobre el Punto Q del Transistor BJT

¿Por qué se llama “Punto Q” o “Punto Quiescente”?

El término “quiescente” proviene del latín y significa “en reposo” o “quieto”. Se le llama así porque representa el estado de corriente y voltaje del transistor cuando no hay ninguna señal de entrada aplicada, es decir, cuando el circuito está en su estado de reposo DC.

¿Qué sucede si el Punto Q no está correctamente establecido?

Si el Punto Q no está bien establecido, el transistor no operará de manera óptima. En un amplificador, esto puede llevar a la distorsión de la señal (recorte de picos o valles), una reducción en la ganancia, o una operación ineficiente. En un circuito de conmutación, podría significar que el transistor no se sature completamente o no se corte por completo, afectando su rendimiento como interruptor. En casos extremos, una polarización incorrecta puede sobrecalentar y dañar el transistor.

¿El Punto Q es el mismo para todos los transistores BJT?

No, el Punto Q específico (los valores de Ic y Vce) es único para cada diseño de circuito y depende de los valores de las resistencias de polarización, la tensión de alimentación (Vcc) y las características individuales del transistor (como su β). Aunque el concepto de Punto Q es universal para los BJT, su ubicación numérica en las curvas características varía de un circuito a otro según su aplicación y diseño.

¿Cómo afecta la temperatura al Punto Q?

La temperatura tiene un efecto significativo en las características de un transistor BJT, especialmente en su β (ganancia de corriente) y en la tensión base-emisor (Vbe). Un aumento de temperatura tiende a aumentar β y disminuir Vbe, lo que puede llevar a un aumento de la corriente de colector (Ic) y un desplazamiento del Punto Q. Este desplazamiento puede mover el transistor fuera de su región de operación deseada y causar distorsión. Por ello, los circuitos de polarización estables, como el divisor de voltaje con resistencia de emisor, son cruciales para mitigar estos efectos térmicos.

¿Se necesita Punto Q para un transistor que funciona como interruptor?

Sí, incluso cuando un transistor funciona como interruptor (operando en corte o saturación), se necesita una polarización adecuada para asegurar que el transistor se mueva de manera confiable entre estos dos estados. El "Punto Q" en este contexto no está en la región activa, sino que se refiere a las condiciones de polarización que aseguran que el transistor pueda ser impulsado de forma efectiva entre el corte y la saturación.

Conclusión

El Punto Q de un transistor BJT es mucho más que un simple par de coordenadas en un gráfico; es el corazón de su operación. Comprender su definición, su relación con la recta de carga DC y la importancia de su estabilidad es fundamental para cualquier persona que trabaje con electrónica. La elección y el diseño adecuados de los circuitos de polarización son esenciales para asegurar que el transistor funcione de manera predecible, eficiente y sin distorsiones, ya sea en un amplificador de audio de alta fidelidad o en un simple circuito de conmutación.

Dominar el concepto del Punto Q y las técnicas de polarización es una habilidad indispensable en el diseño electrónico, permitiendo a los ingenieros y entusiastas crear circuitos robustos y confiables que aprovechen al máximo las capacidades de estos componentes tan versátiles. Con las herramientas de análisis y simulación modernas, la tarea de establecer y verificar el Punto Q se ha vuelto más accesible, permitiendo una optimización sin precedentes en el desarrollo de dispositivos electrónicos.
