Desvelando el Secreto de la Presión en Fluidos en Movimiento

Los fluidos, ya sean líquidos o gases, están en constante movimiento a nuestro alrededor, desde el agua que fluye por una tubería hasta el aire que impulsa un avión. Comprender cómo se comportan y cómo interactúan con su entorno es fundamental en campos tan diversos como la ingeniería, la meteorología y la medicina. La presión en un fluido en movimiento no es un concepto estático; cambia dinámicamente según la velocidad, la altura y la densidad del fluido. Aquí es donde entra en juego una de las herramientas más elegantes y poderosas de la física: el principio de Bernoulli. Este principio nos permite desentrañar la compleja relación entre la presión, la velocidad y la altura en un flujo de fluido, brindándonos una comprensión profunda de fenómenos cotidianos y aplicaciones tecnológicas avanzadas.

Pero antes de sumergirnos en la majestuosidad de Bernoulli, es crucial entender el marco general dentro del cual opera: la hidrodinámica. Esta rama de la física no solo nos ayuda a describir el movimiento de los fluidos, sino que también introduce conceptos clave como el gasto o caudal, que son esenciales para cualquier análisis de flujo. Acompáñanos en este viaje para explorar cómo estas ideas se entrelazan para revelar los secretos de los fluidos en movimiento.

¿Qué es la Hidrodinámica y Ejemplos de su Aplicación?

La hidrodinámica es una rama de la mecánica de fluidos que se dedica al estudio del movimiento de los líquidos, especialmente del agua, y de las fuerzas que lo provocan. Es una disciplina fundamental para comprender cómo se comportan los fluidos en diversas situaciones, desde el flujo en una tubería hasta la resistencia que experimenta un barco en el agua o el aire alrededor de un ala de avión. A diferencia de la hidrostática, que estudia los fluidos en reposo, la hidrodinámica se centra en la complejidad del movimiento, incluyendo aspectos como la velocidad, la viscosidad, la densidad y la presión dinámica.

El objetivo principal de la hidrodinámica es describir y predecir el comportamiento de los fluidos en movimiento bajo diferentes condiciones. Esto implica el uso de principios de conservación, como la conservación de la masa (ecuación de continuidad) y la conservación de la energía (principio de Bernoulli), así como las leyes de Newton. Su campo de aplicación es vastísimo y abarca desde la ingeniería civil y mecánica hasta la meteorología y la oceanografía. Aquí algunos ejemplos prácticos:

• Ingeniería Civil: Diseño de sistemas de alcantarillado, redes de distribución de agua potable, presas, canales y puentes para asegurar un flujo eficiente y seguro del agua.
• Aeronáutica: Análisis del flujo de aire alrededor de las alas de los aviones para generar sustentación, así como el diseño de motores a reacción y turbinas.
• Ingeniería Naval: Diseño de barcos y submarinos para reducir la resistencia al avance y mejorar su eficiencia energética.
• Medicina: Estudio del flujo sanguíneo en arterias y venas, ayudando a diagnosticar y tratar enfermedades cardiovasculares.
• Automoción: Diseño aerodinámico de vehículos para reducir la resistencia al aire y mejorar el consumo de combustible.
• Meteorología: Comprensión de los patrones de viento, la formación de nubes y los sistemas climáticos.

El Concepto de Gasto o Caudal en Hidrodinámica

Dentro de la hidrodinámica, uno de los conceptos más fundamentales es el gasto o caudal (Q). Este término describe la relación entre el volumen de un líquido que fluye por un conducto y el tiempo que tarda en fluir. En esencia, nos dice qué tan rápido se está moviendo un volumen de fluido a través de una sección transversal específica. Se calcula mediante la siguiente fórmula:

Q = V / t

Donde:

• Q es el gasto o caudal (volumen por unidad de tiempo).
• V es el volumen del fluido.
• t es el tiempo transcurrido.

Las unidades comunes para el gasto son metros cúbicos por segundo (m³/s) en el Sistema Internacional, o litros por segundo (L/s), litros por minuto (L/min), etc., dependiendo del contexto.

Además, el gasto también se puede expresar en términos de la velocidad del fluido y el área de la sección transversal del conducto:

Q = A * v

Donde:

• A es el área de la sección transversal del conducto (por ejemplo, el área de un círculo para una tubería).
• v es la velocidad promedio del fluido a través de esa sección.

Esta segunda expresión es crucial porque, en un sistema cerrado sin fugas, el gasto debe ser constante a lo largo de todo el conducto. Esto nos lleva a la ecuación de continuidad, que establece que para un fluido incompresible en flujo constante:

A₁v₁ = A₂v₂

Esto significa que si la tubería se estrecha (A disminuye), la velocidad del fluido (v) debe aumentar para mantener el mismo gasto, y viceversa. Este principio es fundamental para entender cómo la velocidad de un fluido cambia en diferentes partes de un sistema.

Ejemplo de Cálculo de Gasto:

Consideremos el ejemplo proporcionado:

Ejemplo 1: Calcular el gasto de agua por una tubería si en 30 minutos fluyeron 1200 litros.

Paso 1: Identificar los datos.

• Volumen (V) = 1200 litros
• Tiempo (t) = 30 minutos

Paso 2: Convertir las unidades a un sistema consistente.Es conveniente trabajar en unidades del Sistema Internacional (m³/s) o al menos mantener las unidades coherentes. Convertiremos litros a metros cúbicos y minutos a segundos.

• 1 litro = 0.001 m³
• V = 1200 L * (0.001 m³/L) = 1.2 m³
• 1 minuto = 60 segundos
• t = 30 min * (60 s/min) = 1800 s

Paso 3: Aplicar la fórmula del gasto.

Q = V / t

Q = 1.2 m³ / 1800 s

Q ≈ 0.0006667 m³/s

Si quisiéramos el resultado en litros por minuto, que es más intuitivo para este problema, podríamos haberlo calculado directamente sin conversiones adicionales al SI:

Q = 1200 L / 30 min

Q = 40 L/min

Ambos resultados son correctos y representan el mismo caudal, pero en diferentes unidades. La elección de unidades depende de la aplicación y la convención.

¿Cómo se Calcula la Presión en un Fluido en Movimiento Utilizando la Fórmula de Bernoulli?

La ecuación de Bernoulli es una expresión del principio de conservación de la energía aplicada a un fluido ideal en movimiento. Fue formulada por Daniel Bernoulli en el siglo XVIII y es una de las piedras angulares de la hidrodinámica. Simplificada, establece que a lo largo de una línea de corriente en un flujo constante, la suma de la presión estática, la energía cinética por unidad de volumen (presión dinámica) y la energía potencial gravitatoria por unidad de volumen (presión hidrostática) permanece constante.

La fórmula de Bernoulli se expresa de la siguiente manera:

P + ½ρv² + ρgh = Constante

Analicemos cada término de esta ecuación fundamental:

• P (Presión Estática): Representa la presión termodinámica real del fluido en un punto dado. Es la presión que se mediría si se insertara un manómetro en el flujo y se moviera con el fluido, o la presión que ejerce el fluido sobre las paredes del conducto. Se mide en Pascales (Pa) en el Sistema Internacional.
• ½ρv² (Presión Dinámica): Este término representa la energía cinética por unidad de volumen del fluido. Depende de la densidad (ρ) del fluido y de su velocidad (v) al cuadrado. Cuanto mayor sea la velocidad del fluido, mayor será su presión dinámica. Es la parte de la presión que surge del movimiento del fluido.

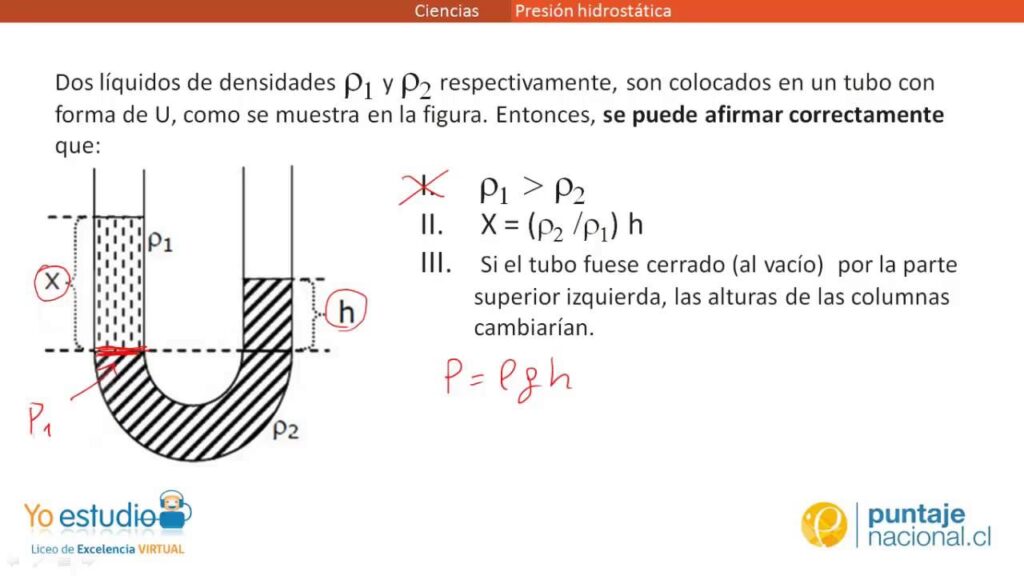

• ρgh (Presión Hidrostática o de Elevación): Este término representa la energía potencial gravitatoria por unidad de volumen del fluido. Depende de la densidad (ρ) del fluido, la aceleración debido a la gravedad (g) y la altura (h) del fluido con respecto a un nivel de referencia. Es la presión debida a la columna de fluido por encima de un punto dado.

La "Constante" en la ecuación de Bernoulli significa que la suma de estos tres términos es la misma en cualquier punto a lo largo de una línea de corriente en un flujo ideal. Esto implica que si uno de los términos aumenta, al menos uno de los otros debe disminuir para mantener la suma constante. Por ejemplo, si la velocidad de un fluido aumenta (aumenta la presión dinámica), su presión estática debe disminuir (fenómeno de Venturi), asumiendo que la altura no cambia significativamente.

Suposiciones para la Aplicación de la Ecuación de Bernoulli

Es vital recordar que la ecuación de Bernoulli se deriva bajo ciertas suposiciones idealizadas. En el mundo real, los fluidos no siempre se comportan de manera ideal, por lo que la ecuación es una aproximación. Las suposiciones clave son:

• Fluido Ideal (No Viscoso): Se asume que el fluido no tiene viscosidad, es decir, no hay fricción interna entre las capas del fluido ni entre el fluido y las paredes del conducto. En fluidos reales, la viscosidad provoca pérdidas de energía.
• Flujo Incompresible: Se asume que la densidad (ρ) del fluido permanece constante a lo largo del flujo. Esto es una buena aproximación para líquidos y para gases a velocidades bajas (Mach < 0.3).
• Flujo Estacionario (o Permanente): Las propiedades del flujo (velocidad, presión, densidad) en cualquier punto del espacio no cambian con el tiempo.
• Flujo Irrotacional: Las partículas del fluido no giran alrededor de su propio eje. Aunque esta suposición a menudo se relaja para la forma general de la ecuación de Bernoulli, es estricta para algunas de sus derivaciones.
• Flujo a lo Largo de una Línea de Corriente: La ecuación se aplica entre dos puntos ubicados sobre la misma línea de corriente. Una línea de corriente es una trayectoria imaginaria que sigue una partícula de fluido en movimiento.
• No hay Transferencia de Calor ni Trabajo Externo: No se añade ni se elimina energía del sistema a través de bombas, turbinas o calor.

Cuando estas suposiciones no se cumplen (como la presencia de fricción o bombas), se utilizan formas extendidas de la ecuación de Bernoulli que incluyen términos para pérdidas de energía y adiciones/remociones de energía.

Pasos para Calcular la Presión en un Fluido en Movimiento Usando Bernoulli

Para calcular una presión desconocida (o cualquier otra variable) en un fluido en movimiento utilizando la fórmula de Bernoulli, se sigue un procedimiento sistemático. La idea es aplicar la ecuación entre dos puntos conocidos (o parcialmente conocidos) a lo largo de una línea de corriente.

La ecuación se escribe entonces como:

P₁ + ½ρv₁² + ρgh₁ = P₂ + ½ρv₂² + ρgh₂

Donde los subíndices 1 y 2 se refieren a dos puntos diferentes a lo largo de la misma línea de corriente.

Paso 1: Identificar los dos puntos de interés. Selecciona dos puntos en el flujo donde conozcas o puedas determinar la mayoría de las variables (presión, velocidad, altura). Estos puntos deben estar en la misma línea de corriente.

Paso 2: Establecer un nivel de referencia para la altura (h). Define una altura de referencia (h=0). Esto simplifica los cálculos, ya que la altura de los otros puntos se medirá desde este nivel. Por ejemplo, si una tubería es horizontal, h₁ = h₂, y el término ρgh se cancela de ambos lados de la ecuación.

Paso 3: Recopilar los datos conocidos. Anota los valores de P, v, h y ρ para ambos puntos, tanto los conocidos como los desconocidos. Asegúrate de que todas las unidades sean consistentes (preferiblemente unidades del Sistema Internacional: Pa, m/s, m, kg/m³).

Paso 4: Aplicar la ecuación de continuidad (si es necesario). Si la velocidad en uno de los puntos es desconocida pero conoces las áreas de las secciones transversales, puedes usar la ecuación de continuidad (A₁v₁ = A₂v₂) para relacionar las velocidades.

Paso 5: Sustituir los valores en la ecuación de Bernoulli. Una vez que tienes todos los valores conocidos y las relaciones, sustitúyelos en la ecuación:

P₁ + ½ρv₁² + ρgh₁ = P₂ + ½ρv₂² + ρgh₂

Paso 6: Resolver para la variable desconocida. Despeja algebraicamente la variable que deseas calcular.

Ejemplo de Aplicación de la Ecuación de Bernoulli:

Imaginemos un sistema de tuberías por el que fluye agua (densidad ρ = 1000 kg/m³). En el punto 1, la tubería tiene un diámetro de 10 cm, la presión es de 200 kPa y la velocidad del agua es de 2 m/s. El punto 2 está 5 metros por encima del punto 1 y la tubería se estrecha a un diámetro de 5 cm. Queremos calcular la presión en el punto 2 (P₂).

Paso 1: Identificar los puntos. Punto 1: Diámetro D₁ = 10 cm, P₁ = 200 kPa, v₁ = 2 m/s. Punto 2: Diámetro D₂ = 5 cm, h₂ - h₁ = 5 m (punto 2 está 5m más alto que punto 1), P₂ = ?

Paso 2: Establecer nivel de referencia. Podemos establecer h₁ = 0 m, entonces h₂ = 5 m.

Paso 3: Recopilar datos y convertir unidades. ρ = 1000 kg/m³ g = 9.81 m/s² P₁ = 200 kPa = 200,000 Pa v₁ = 2 m/s h₁ = 0 m h₂ = 5 m D₁ = 10 cm = 0.10 m → Área A₁ = π * (D₁/2)² = π * (0.05 m)² = 0.007854 m² D₂ = 5 cm = 0.05 m → Área A₂ = π * (D₂/2)² = π * (0.025 m)² = 0.001963 m²

Paso 4: Calcular la velocidad en el punto 2 (v₂) usando la ecuación de continuidad. A₁v₁ = A₂v₂ v₂ = (A₁v₁) / A₂ v₂ = (0.007854 m² * 2 m/s) / 0.001963 m² v₂ ≈ 8 m/s

Paso 5: Sustituir los valores en la ecuación de Bernoulli. P₁ + ½ρv₁² + ρgh₁ = P₂ + ½ρv₂² + ρgh₂

200,000 Pa + ½ * 1000 kg/m³ * (2 m/s)² + 1000 kg/m³ * 9.81 m/s² * 0 m = P₂ + ½ * 1000 kg/m³ * (8 m/s)² + 1000 kg/m³ * 9.81 m/s² * 5 m

Paso 6: Resolver para P₂. 200,000 + 500 * 4 + 0 = P₂ + 500 * 64 + 49050 200,000 + 2000 = P₂ + 32000 + 49050 202,000 = P₂ + 81050 P₂ = 202,000 - 81050 P₂ = 120,950 Pa

La presión en el punto 2 es de aproximadamente 120.95 kPa. Observa cómo la presión disminuye al aumentar la velocidad y la altura, lo cual es consistente con el principio de Bernoulli.

Tabla Comparativa: Tipos de Presión en la Ecuación de Bernoulli

Para comprender mejor la ecuación de Bernoulli, es útil distinguir entre los diferentes tipos de presión que la componen. Aunque todos se miden en unidades de presión (Pascal), representan diferentes formas de energía por unidad de volumen.

Preguntas Frecuentes sobre la Hidrodinámica y Bernoulli

A continuación, abordamos algunas de las preguntas más comunes relacionadas con estos conceptos.

¿Es la ecuación de Bernoulli aplicable a gases?
Sí, la ecuación de Bernoulli se puede aplicar a gases, pero con una condición importante: el flujo debe ser considerado incompresible. Esto es una buena aproximación para gases a velocidades bajas (generalmente, cuando la velocidad del gas es menor que aproximadamente el 30% de la velocidad del sonido en ese gas, es decir, Mach < 0.3). Para velocidades más altas, los efectos de compresibilidad se vuelven significativos y se requieren ecuaciones más complejas de la dinámica de gases.

¿Qué sucede si hay fricción en el fluido o en la tubería?
Si hay fricción (viscosidad) o turbulencia significativa, se producen pérdidas de energía en el sistema. En estos casos, la ecuación de Bernoulli simple no es suficiente. Se utiliza una forma extendida de la ecuación de Bernoulli, a menudo llamada Ecuación de Bernoulli Generalizada o Ecuación de la Energía, que incluye términos para las pérdidas de carga (energía disipada por fricción) y las ganancias/pérdidas de energía debido a bombas o turbinas. Estas pérdidas se expresan como una altura de columna de fluido o como una presión equivalente.

¿Por qué un avión vuela? ¿Es solo por Bernoulli?
El vuelo de un avión es un fenómeno complejo que se explica principalmente por dos principios de la física: el principio de Bernoulli y la tercera ley del movimiento de Newton. La forma del ala (perfil aerodinámico) hace que el aire viaje más rápido sobre la superficie superior curva que sobre la superficie inferior más plana. Según Bernoulli, una mayor velocidad implica una menor presión. Así, la presión sobre la parte superior del ala es menor que la presión debajo del ala, creando una fuerza de sustentación neta hacia arriba. Sin embargo, también es crucial la tercera ley de Newton: el ala desvía el aire hacia abajo, y por lo tanto, el aire ejerce una fuerza igual y opuesta hacia arriba sobre el ala. Ambos efectos contribuyen a la sustentación, y la comprensión moderna del vuelo integra ambos.

¿Cuál es la diferencia entre hidrodinámica e hidrostática?
La hidrodinámica estudia los fluidos en movimiento, analizando cómo la velocidad, la presión y la altura interactúan. Se ocupa de conceptos como el flujo, la viscosidad y la turbulencia. Por otro lado, la hidrostática estudia los fluidos en reposo. Se centra en la presión que ejercen los fluidos debido a su peso y profundidad, y en principios como el de Pascal y el de Arquímedes (flotación). En resumen, la hidrodinámica es sobre el 'dinamismo' del fluido, mientras que la hidrostática es sobre su 'estática' o equilibrio.

¿Qué es una línea de corriente?
Una línea de corriente es una línea imaginaria en un flujo de fluido tal que la tangente a la línea en cualquier punto da la dirección de la velocidad del fluido en ese punto. Las líneas de corriente nunca se cruzan entre sí. Son herramientas visuales y conceptuales muy útiles para analizar el flujo de fluidos, especialmente cuando se aplica la ecuación de Bernoulli, ya que esta se aplica entre dos puntos situados sobre la misma línea de corriente.

¿Qué es el efecto Venturi?
El efecto Venturi es una aplicación directa del principio de Bernoulli. Describe el fenómeno en el que un fluido que fluye a través de una sección de tubería estrecha (un estrangulamiento o garganta) experimenta una disminución en su presión y un aumento en su velocidad. Cuando el área de la sección transversal disminuye, la velocidad del fluido debe aumentar (por la ecuación de continuidad), y para mantener constante la energía total (según Bernoulli), la presión estática del fluido disminuye. Este efecto se utiliza en dispositivos como los carburadores, los medidores de flujo (venturímetros) y las bombas de chorro.

Conclusión

La hidrodinámica y, en particular, el principio de Bernoulli, son pilares fundamentales para entender el comportamiento de los fluidos en movimiento. Hemos visto cómo el concepto de gasto nos permite cuantificar la cantidad de fluido que se mueve a través de un sistema, y cómo la ecuación de Bernoulli, al relacionar la presión, la velocidad y la altura, nos proporciona una herramienta poderosa para analizar y predecir el comportamiento de los fluidos en diversas aplicaciones. Aunque la ecuación de Bernoulli se basa en un fluido ideal, sus principios subyacentes son increíblemente valiosos para obtener una primera aproximación y comprender la dinámica energética de los sistemas de fluidos reales.

Desde el diseño de sistemas de tuberías y canales hasta la ingeniería de aeronaves y la comprensión del flujo sanguíneo en nuestro propio cuerpo, la capacidad de calcular y predecir la presión en un fluido en movimiento es una habilidad esencial. Al dominar estos conceptos, no solo ampliamos nuestro conocimiento de la física, sino que también adquirimos una apreciación más profunda de cómo el mundo que nos rodea funciona en un nivel fundamental, revelando la elegancia y la interconexión de las leyes naturales.
