¿Cómo Calcular la Presión de Salida de una Bomba?

Imagínese en los años 60, en una acería de Alabama, cuando una bomba de agua crucial falla. Su jefe le pide una bomba de 30 psi (libras por pulgada cuadrada) a 400 gpm (galones por minuto). Sin embargo, en la tienda de suministros, el vendedor le ofrece una bomba que genera “70 pies de altura de columna” a 400 gpm. ¿Confundido? Esta situación, que parece sacada de una anécdota personal, es una fuente común de malentendidos en el mundo de las bombas y los fluidos. La verdad es que tanto el jefe como el vendedor tenían razón, solo que hablaban en idiomas ligeramente diferentes pero interconvertibles. Comprender la relación entre la presión y la altura de columna (o “head” en inglés) es fundamental para cualquier persona que trabaje con bombas, desde el mantenimiento industrial hasta la ingeniería de sistemas.

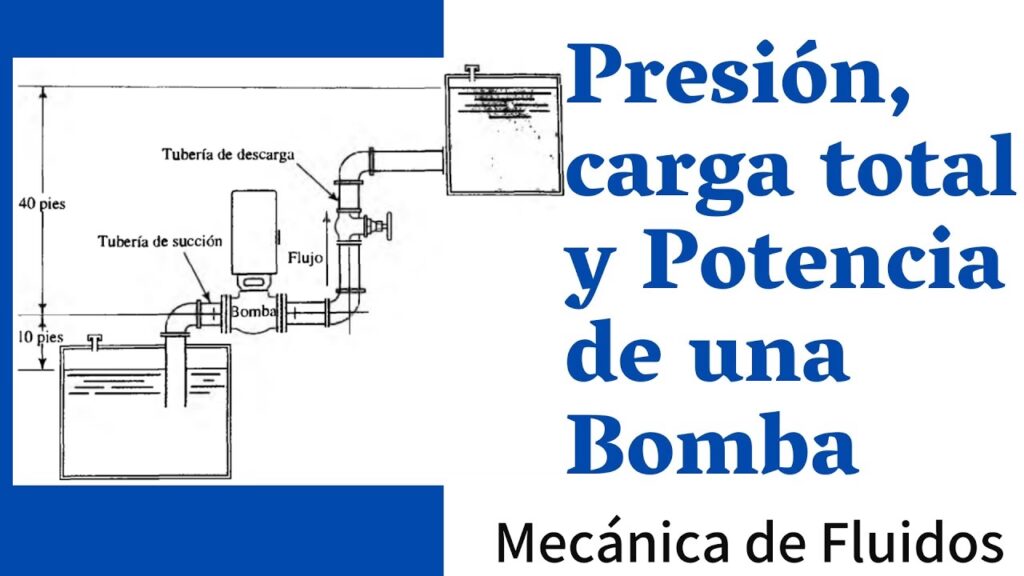

¿Presión o Altura de Columna (Head)? Una Diferencia Crucial

Desde la antigüedad, el concepto de mover agua ha estado ligado a la energía necesaria para elevarla contra la gravedad. Los acueductos romanos y las norias egipcias, así como el tornillo de Arquímedes, elevaban el agua a una cierta altura. Por esta razón, la fuerza de las bombas se ha expresado históricamente en unidades de energía contra la gravedad, lo que conocemos como “altura de columna” o “head”. Es la altura a la que una bomba puede elevar una columna de líquido.

Sin embargo, en 1643, el matemático francés Blaise Pascal introdujo el concepto de “presión” tal como lo conocemos hoy: una fuerza aplicada sobre un área. Esto se expresa comúnmente en libras por pulgada cuadrada (psi) o pascales (Pa). Los usuarios de bombas, naturalmente, quieren saber qué presión obtendrán en sus sistemas, mientras que los fabricantes de bombas suelen especificar la capacidad de sus equipos en términos de altura de columna. Es crucial entender que, en el análisis final, ambos términos son equivalentes y describen la misma capacidad de la bomba, solo que desde perspectivas distintas.

La Fórmula Mágica: Convirtiendo Altura a Presión (y Viceversa)

La buena noticia es que existe una constante matemática que nos permite convertir fácilmente la altura de columna en presión y viceversa, específicamente para el agua. Esta constante es 2.31. Este número surge del hecho de que un pie cúbico de agua a temperatura ambiente (aproximadamente 70°F o 21°C) pesa alrededor de 62.4 libras, y un pie cuadrado contiene 144 pulgadas cuadradas.

Si vertiéramos una libra de agua en un recipiente alto y estrecho que ocupa una pulgada cuadrada de espacio en el suelo, ese recipiente se llenaría hasta una elevación de 2.31 pies. De ahí la relación.

Fórmulas de Conversión para Agua:

• Presión (psi) = Altura de Columna (pies) / 2.31
• Altura de Columna (pies) = Presión (psi) x 2.31

Veamos algunos ejemplos para clarificar:

Ejemplos Prácticos de Conversión

Ejemplo 1: Calcular la presión a una cierta profundidad.
Imaginemos que está en un bote con fondo de cristal en un lago. Si las ventanas de visualización están a 6 pies por debajo de la superficie del agua, ¿cuánta presión actúa sobre los paneles de vidrio?

Respuesta: La presión que actúa contra las ventanas sería: Presión = 6 pies / 2.31 = 2.6 psi.

Ejemplo 2: Presión de un tanque elevado.
La mayoría de las comunidades tienen un tanque elevado de agua que suministra presión a los hogares de abajo. Si el agua en el tanque está 150 pies por encima de un grifo de cocina en una de las casas, ¿cuál es la presión del agua en el grifo (asumiendo que no hay otras influencias en la presión)?

Respuesta: Presión = 150 pies / 2.31 = 65.8 psi.

Ejemplo 3: ¿Qué bomba necesito si quiero 30 psi?
Si necesita una bomba que genere 30 psi de presión de agua, ¿cuál debería ser la clasificación de altura de columna de la bomba?

Respuesta: Altura de Columna = 30 psi x 2.31 = 70 pies.

Como puede ver, el vendedor de bombas de 1965 tenía razón: una bomba que genera 70 pies de altura de columna es precisamente lo que se necesita para obtener 30 psi de presión de agua. Esta simple conversión es una herramienta indispensable para seleccionar la bomba adecuada.

Más Allá del Agua: El Factor de la Gravedad Específica

Es importante recordar que la constante 2.31 es específica para el agua a una temperatura y presión estándar. Si el líquido que se bombea no es agua (por ejemplo, pintura, jarabe de chocolate o gasolina), la gravedad específica del líquido debe incluirse en la fórmula. La gravedad específica (GE) es la relación entre la densidad de una sustancia y la densidad del agua. Cuanto más denso sea el líquido, mayor será la presión para una misma altura de columna, o menor la altura de columna para una misma presión.

Fórmulas de Conversión para Otros Líquidos:

• Presión (psi) = (Altura de Columna (pies) / 2.31) x Gravedad Específica
• Altura de Columna (pies) = (Presión (psi) x 2.31) / Gravedad Específica

Ignorar la gravedad específica puede llevar a una selección incorrecta de la bomba y a un rendimiento deficiente del sistema.

Entendiendo la Presión Diferencial de la Bomba

Las bombas no generan simplemente una “presión de salida” aislada; desarrollan una altura de columna diferencial o presión diferencial. Esto significa que la bomba toma la presión de succión (la presión a la entrada de la bomba), le añade su presión de diseño, y el resultado es la presión de descarga. En otras palabras:

Presión de Descarga = Presión de Succión + Presión de Diseño de la Bomba

La presión de descarga de la bomba debe ser aproximadamente equivalente a la altura dinámica total (TDH) requerida por el sistema, que incluye la resistencia de tanques, tuberías, codos, válvulas y accesorios.

Ejemplo de Presión Diferencial:

Si una bomba está diseñada para desarrollar 40 psi y la presión del líquido al entrar en la bomba (presión de succión) es de 3 psi, el manómetro de succión leerá 3 psi. La bomba añadirá 40 psi. Por lo tanto, el manómetro de descarga leerá 3 + 40 = 43 psi. La presión diferencial es de 40 psi.

Si la presión de entrada es 25 psi, el manómetro de descarga leerá 25 + 40 = 65 psi. La presión diferencial sigue siendo 40 psi.

Es el diferencial lo que realmente importa para el rendimiento de la bomba, ya que representa la energía neta que la bomba añade al fluido.

La Importancia de los Manómetros: Ojos en tu Bomba

Un error común y costoso es operar una bomba sin los instrumentos adecuados. Una bomba debe tener un manómetro de presión de succión y un manómetro de presión de descarga instalados. Monitorear estos dos valores le permite conocer la presión diferencial y entender cómo se está comportando la bomba.

Operar una bomba sin manómetros es como conducir un automóvil sin tablero de control. No sabría su velocidad, la temperatura del motor o el nivel de combustible. Sin manómetros de succión y descarga, es imposible saber qué está haciendo la bomba, lo que dificulta diagnosticar problemas o asegurar un funcionamiento óptimo. El manómetro de descarga por sí solo es inútil sin el manómetro de succión, porque es la presión diferencial lo que nos da la información clave sobre el rendimiento de la bomba.

Curvas de Rendimiento y Eficiencia de la Bomba

Cuando se selecciona una bomba, los fabricantes proporcionan curvas de rendimiento que muestran la relación entre la altura de columna, el caudal (gpm), la potencia absorbida y la eficiencia. Estas curvas son vitales para elegir la bomba correcta para una aplicación específica. Si su sistema requiere, por ejemplo, 50 pies de altura de columna a 600 gpm, deberá buscar una bomba cuya curva de rendimiento muestre su punto de máxima eficiencia (BEP - Best Efficiency Point) cerca de esos valores.

La eficiencia de la bomba es la mejor combinación de altura de columna y caudal con el menor consumo de energía. Comprar y utilizar bombas eficientes no solo ahorra energía, sino que también asegura un funcionamiento más estable y una vida útil más larga del equipo. La optimización del punto de operación es clave.

Preguntas Frecuentes (FAQ)

¿Qué es la presión de salida de una bomba?

La presión de salida, también conocida como presión de descarga, es la presión a la que el fluido sale de la bomba. Es una condición de límite obligatoria en los estudios de simulación de flujo y se mide con un manómetro instalado en la descarga de la bomba.

¿Cómo se calcula la presión de admisión (succión) de una bomba?

La presión de admisión (o presión en la entrada de la bomba) se calcula considerando la presión en la cabeza de la carcasa de la bomba y la presión debida a las columnas de fluidos en el espacio anular. La presión debida a la columna de fluido se obtiene multiplicando el gradiente de fluido por la altura vertical de la columna de fluido. Es la presión con la que el líquido llega a la entrada de la bomba.

¿Por qué los fabricantes usan “altura de columna” (head) y los usuarios “presión”?

Los fabricantes usan “altura de columna” porque es una medida de energía independiente de las propiedades del fluido (densidad, gravedad específica). Una bomba generará la misma altura de columna, ya sea que bombee agua o un líquido más denso. Los usuarios, por otro lado, suelen estar más interesados en la “presión” que el sistema experimentará, que sí depende de la densidad del fluido.

¿Qué es el 2.31 en los cálculos de presión de bombas?

El 2.31 es una constante de conversión que relaciona los pies de altura de columna con las libras por pulgada cuadrada (psi) para el agua. Un pie de columna de agua genera 1/2.31 = 0.433 psi. Inversamente, 1 psi de presión de agua es equivalente a 2.31 pies de columna de agua.

¿Cómo afecta la gravedad específica al cálculo de la presión de salida?

Para líquidos que no son agua, la gravedad específica (GE) es crucial. Si la bomba genera una cierta altura de columna, la presión resultante será directamente proporcional a la gravedad específica del líquido. Por ejemplo, si un líquido tiene una GE de 0.8, la presión será el 80% de la que se obtendría con agua para la misma altura de columna.

¿Qué es la presión diferencial?

La presión diferencial es la diferencia entre la presión de descarga y la presión de succión de una bomba. Representa la cantidad neta de presión que la bomba añade al sistema. Es un indicador clave del rendimiento real de la bomba, ya que es la energía que la bomba imparte al fluido.

En conclusión, aunque la terminología pueda parecer confusa al principio, la relación entre la altura de columna y la presión es sencilla y fundamental. Al entender las fórmulas de conversión, la importancia de la gravedad específica para otros fluidos y el concepto de presión diferencial, estará mucho mejor equipado para seleccionar, operar y mantener sus bombas de manera eficiente y efectiva. La próxima vez que alguien hable de “pies de altura de columna” o “psi”, sabrá que, en esencia, están hablando de la misma fuerza imprescindible que mueve los fluidos en innumerables aplicaciones industriales y domésticas.
