Calculando la Potencia de una Señal: Una Guía Completa

La potencia de una señal es una métrica fundamental en campos como la electrónica, las telecomunicaciones y el procesamiento de señales. Comprender cómo calcularla y qué factores la afectan es crucial para diseñar, analizar y optimizar sistemas. Ya sea que estemos lidiando con una simple onda sonora o una compleja señal digital transmitida a través de fibra óptica, la potencia nos brinda información vital sobre la energía que transporta y su capacidad para realizar trabajo.

En esencia, la potencia de una señal se define como la cantidad de trabajo que puede realizar por unidad de tiempo, medida en vatios (watts). Esta magnitud no solo nos dice cuán 'fuerte' es una señal, sino que también es clave para evaluar el rendimiento de los sistemas, la eficiencia de los amplificadores y la calidad de la transmisión de datos. A lo largo de este artículo, exploraremos diversas formas de calcular la potencia de una señal, desde sus definiciones básicas hasta su aplicación en escenarios complejos, como la comunicación óptica, y cómo se ve afectada por el ruido y la distorsión.

Conceptos Fundamentales de la Potencia de una Señal

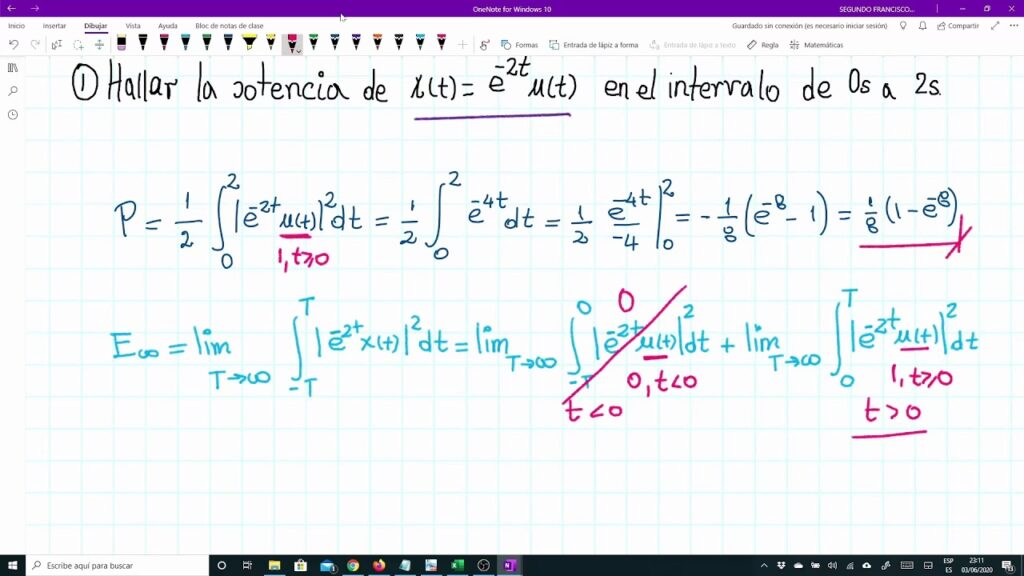

Para empezar, es importante entender las definiciones básicas de la potencia de una señal. En el dominio del tiempo, la potencia de una señal discreta se calcula como la suma de los cuadrados absolutos de sus muestras dividida por la longitud de la señal. Matemáticamente, para una señal $s(t)$ con $N$ muestras, la potencia $P$ se puede expresar como:

$$ P = \frac{1}{N} \sum_{n=0}^{N-1} |s[n]|^2 $$

Donde $s[n]$ representa la $n$-ésima muestra de la señal. Otra forma equivalente de definir la potencia es como el cuadrado de su nivel RMS (Root Mean Square). El valor RMS de una señal es una medida de su magnitud efectiva, similar al valor de una corriente o voltaje continuo que produciría la misma potencia disipada en una resistencia. Por lo tanto, si calculamos el valor RMS de la señal $s$, su potencia sería $P = (RMS(s))^2$. Estas definiciones son la base para cualquier análisis de potencia.

Consideremos un ejemplo práctico. Si tenemos una señal digital muestreada, podemos aplicar estas definiciones directamente. Supongamos una señal de chirp unitario (una señal cuya frecuencia aumenta o disminuye con el tiempo) incrustada en ruido blanco gaussiano. Si esta señal se muestrea a 1 kHz durante 1.2 segundos, con el ruido teniendo una varianza de 0.01^2, podemos calcular su potencia. Usando la definición del cuadrado del valor RMS, obtenemos un valor. Herramientas como la función bandpower (en entornos como MATLAB) permiten estimar la potencia de la señal en un solo paso, confirmando que estas definiciones son equivalentes en la práctica, con ligeras diferencias debido a la precisión de cálculo.

Análisis de la Potencia en el Dominio de la Frecuencia

Además de analizar la potencia en el dominio del tiempo, es igualmente vital comprender cómo se distribuye la potencia de una señal en el dominio de la frecuencia. Esto se conoce como el espectro de potencia. El espectro de potencia unilateral se puede calcular elevando al cuadrado el espectro de amplitud RMS unilateral de la señal. A la inversa, el espectro de amplitud se puede calcular extrayendo la raíz cuadrada del espectro de potencia.

Las herramientas de análisis espectral son fundamentales aquí. Por ejemplo, la función obw (occupied bandwidth) puede estimar el ancho de banda de frecuencia que contiene un porcentaje específico (por ejemplo, 99%) de la potencia de una señal, junto con los límites inferior y superior de esa banda y la potencia contenida en ella. Esto es particularmente útil para caracterizar señales y asegurar que se ajustan a los límites de ancho de banda asignados.

Distorsión Armónica y Potencia

En muchos sistemas, especialmente aquellos que involucran amplificadores, la señal puede sufrir distorsión. Una forma común de distorsión es la distorsión armónica, donde se generan componentes de frecuencia que son múltiplos enteros de la frecuencia fundamental de la señal de entrada. La función thd (total harmonic distortion) permite visualizar el espectro de una señal e identificar la potencia en la componente fundamental y sus armónicos.

Imaginemos un amplificador de potencia no lineal al que se le aplica una señal sinusoidal de 60 Hz como entrada. La señal de salida, debido a la distorsión de tercer orden introducida por el amplificador, se espera que contenga:

• Una componente fundamental con la misma frecuencia que la entrada (60 Hz).
• Dos armónicos: componentes de frecuencia al doble y al triple de la frecuencia de entrada (120 Hz y 180 Hz).

Podemos usar bandpower para determinar la potencia almacenada en la fundamental y los armónicos, expresando cada valor como un porcentaje de la potencia total y en decibelios (dB). Esto nos da una imagen clara de cómo la energía de la señal se distribuye entre los componentes deseados y no deseados.

A continuación, se presenta un ejemplo de cómo se podría tabular la potencia de los componentes de una señal con distorsión armónica:

Esta tabla muestra cómo la mayor parte de la potencia reside en la fundamental, pero una porción significativa se desvía hacia los armónicos, lo que indica la presencia de distorsión.

Cálculo de la Potencia de la Señal Recibida en Sistemas de Comunicación

En los sistemas de comunicación, especialmente en la fibra óptica, la potencia de la señal es un factor crítico para la calidad y la fiabilidad de la transmisión de datos. La señal, una vez modulada, viaja a través del medio (como la fibra óptica) donde sufre atenuación, dispersión y la adición de ruido de los amplificadores ópticos. En el receptor, el objetivo es recuperar los datos transmitidos con una tasa de error de bits (BER) aceptable, que en sistemas de alta velocidad suele ser extremadamente baja (por ejemplo, 10^-12 a 10^-15).

El proceso de recuperación de la señal involucra varios pasos. Primero, la señal óptica se convierte en una corriente eléctrica mediante un fotodetector. Esta corriente, a menudo débil, es luego amplificada por un amplificador frontal. Posteriormente, la señal eléctrica amplificada se filtra para minimizar el ruido fuera del ancho de banda ocupado por la señal y para dar forma adecuada a los pulsos, minimizando así la tasa de error de bits. Este filtro también puede funcionar como un ecualizador para cancelar la distorsión.

Un paso crucial es el muestreo de la señal en los puntos medios de los intervalos de bits para decidir si el bit transmitido fue un 1 o un 0. Esto requiere la recuperación de los límites de los bits, una función conocida como recuperación de reloj o sincronización. Una técnica experimental ampliamente utilizada para determinar la calidad de la señal recibida es el diagrama de ojo, que permite visualizar la integridad de la señal y las márgenes de error debido al ruido y los errores de sincronización.

Fuentes de Ruido y su Impacto en la Potencia Recibida

En un receptor práctico, además de la fotocorriente de la señal, existen varias corrientes de ruido que afectan la potencia efectiva de la señal y, por ende, la BER. Las principales fuentes de ruido incluyen:

1. Ruido Térmico: Debido al movimiento aleatorio de electrones en cualquier resistencia a una temperatura finita. Su varianza es proporcional a la temperatura y al ancho de banda eléctrico del receptor.
2. Ruido de Disparo (Shot Noise): Surge de la distribución aleatoria de los electrones generados por el proceso de fotodetección, incluso cuando la intensidad de la luz de entrada es constante. Su varianza es proporcional a la corriente promedio y al ancho de banda eléctrico.
3. Emisión Espontánea Amplificada (ASE): Ruido introducido por los amplificadores ópticos. Este ruido se manifiesta como componentes de ruido que interactúan con la señal y entre sí (ruido de batido señal-espontáneo y espontáneo-espontáneo).

Estas fuentes de ruido se suman, aumentando la varianza total del ruido y dificultando la distinción entre un bit 0 y un bit 1. En la mayoría de los receptores de detección directa, el ruido térmico suele ser el componente dominante, aunque en sistemas con preamplificadores ópticos, el ruido de batido señal-espontáneo puede ser el factor limitante.

Sensibilidad del Receptor y Potencia Óptica

La sensibilidad del receptor es una métrica clave que se define como la potencia óptica promedio mínima necesaria para lograr una BER especificada (típicamente 10^-12 o mejor). Se puede expresar en dBm (decibelios relativos a un milivatio) o como el número de fotones requeridos por bit 1.

Diferentes tipos de receptores ofrecen distintas sensibilidades:

• Receptores PIN: Utilizan un fotodiodo PIN. Son más simples pero generalmente menos sensibles, requiriendo miles de fotones por bit.
• Receptores APD (Avalanche PhotoDiode): Incorporan un fotodiodo de avalancha que proporciona ganancia interna, mejorando significativamente la sensibilidad (del orden de cientos de fotones por bit) en comparación con los PIN, aunque introducen su propio ruido de multiplicación.
• Receptores con Preamplificador Óptico: Utilizan un amplificador óptico antes del fotodetector para aumentar la potencia de la señal entrante. Esto mejora drásticamente la sensibilidad, a menudo logrando sensibilidades similares a los APD, pero están limitados por el ruido de emisión espontánea amplificada del preamplificador. Pueden alcanzar unas pocas cientos de fotones por bit.
• Detección Coherente: Una técnica avanzada donde la señal entrante se mezcla con una señal de un oscilador local. Esto puede mejorar la sensibilidad al hacer que el ruido de disparo del oscilador local sea el dominante, permitiendo una sensibilidad cercana al límite cuántico (decenas de fotones por bit), pero son más complejos de implementar.

En sistemas con cascadas de amplificadores ópticos, la noción de sensibilidad del receptor no es tan útil. En su lugar, se utiliza la relación señal-ruido óptica (OSNR), definida como la relación entre la potencia de señal óptica recibida y la potencia de ruido óptico (principalmente ASE). Un OSNR alto es esencial para una baja BER, y los diseñadores de sistemas suelen buscar un OSNR de al menos 20 dB para tener un margen suficiente frente a otras limitaciones como la dispersión y las no linealidades.

Recuperación de Sincronización (Timing Recovery)

La recuperación de la sincronización es el proceso de determinar los límites exactos de los bits en la señal recibida. El primer paso es extraer la señal de reloj, que es una forma de onda periódica con un período igual al intervalo de bits. Aunque el reloj a veces se envía por separado, generalmente debe extraerse de la señal recibida. Esto implica no solo recuperar la frecuencia del reloj, sino también su fase, para que las muestras de la señal se tomen en el momento óptimo (generalmente en el centro del intervalo de bit).

Circuitos como los lazos de fase (PLL, Phase-Locked Loops) son fundamentales para esta tarea. Un PLL consiste en un oscilador controlado por voltaje (VCO), un detector de fase y un filtro de lazo. El detector de fase compara la fase de la señal de sincronización (derivada de la señal recibida) con la salida del VCO, generando una señal de error que ajusta la frecuencia y fase del VCO hasta que coinciden. El reloj 'limpio' y de bajo jitter resultante del VCO se utiliza para muestrear la señal filtrada y tomar decisiones sobre los bits transmitidos.

Preguntas Frecuentes

A continuación, respondemos algunas preguntas comunes sobre la potencia de una señal:

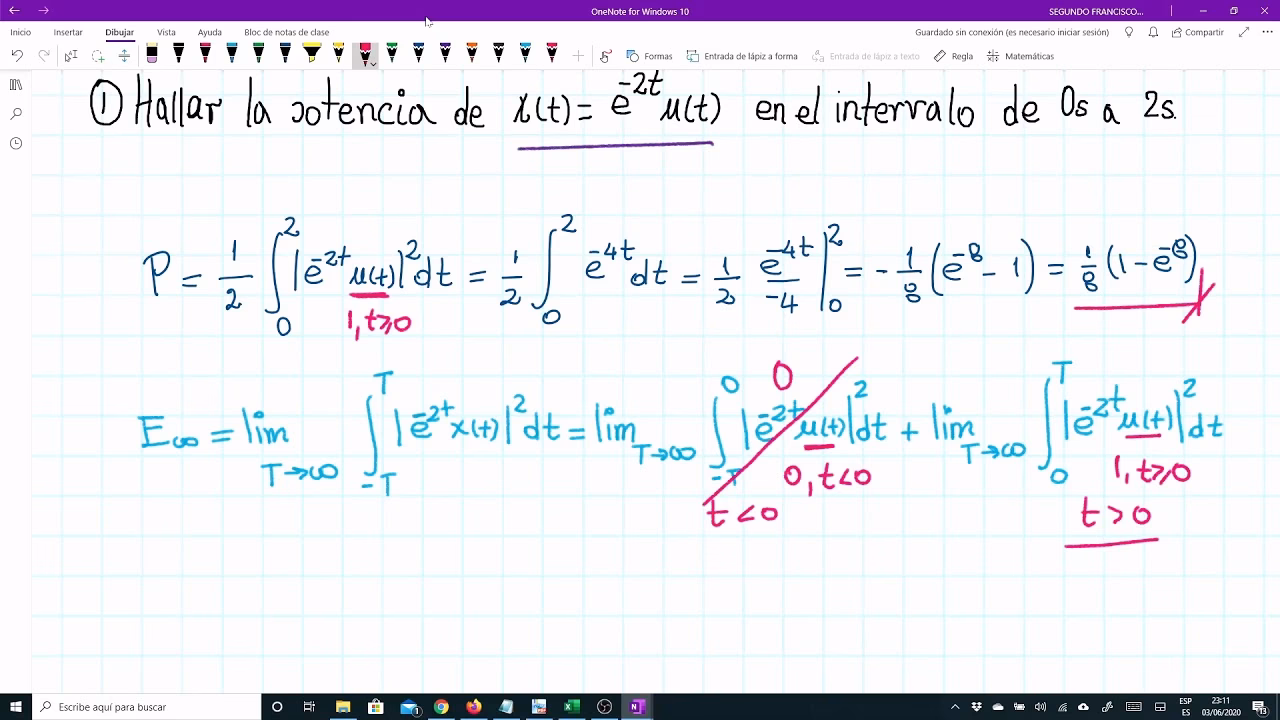

¿Qué es la potencia de una señal?

La potencia de una señal se define como la cantidad de trabajo (energía) que puede realizar por unidad de tiempo. Es una medida de la 'fuerza' de una señal y se expresa en vatios (watts). Para señales eléctricas, está relacionada con la capacidad de disipar energía en una carga.

¿Cómo se calcula el espectro de potencia de una señal?

El espectro de potencia de una señal describe cómo se distribuye su potencia en las diferentes frecuencias. El espectro de potencia unilateral se calcula elevando al cuadrado el espectro de amplitud RMS unilateral de la señal. Por ejemplo, en el procesamiento digital de señales, esto a menudo se logra mediante la Transformada Rápida de Fourier (FFT) de la señal y luego tomando el cuadrado de la magnitud de los resultados de la FFT.

¿Cómo calcular la potencia de la señal recibida en sistemas de comunicación?

Calcular la potencia de la señal recibida en sistemas de comunicación es complejo debido a la presencia de ruido y pérdidas. Implica convertir la señal (por ejemplo, óptica a eléctrica), amplificarla y filtrarla. La potencia se mide idealmente en el punto de decisión, pero en la práctica, se considera la potencia promedio de la señal junto con la potencia de los diversos componentes de ruido (térmico, de disparo, de amplificador). La calidad de la señal recibida a menudo se evalúa mediante la sensibilidad del receptor o la relación señal-ruido óptica (OSNR), que relacionan la potencia de la señal con la capacidad de lograr una baja tasa de error de bits.

Conclusión

El cálculo y la comprensión de la potencia de una señal son esenciales en numerosos campos de la ingeniería. Desde las definiciones fundamentales en el dominio del tiempo y la frecuencia hasta las complejidades de la potencia de la señal recibida en sistemas de comunicación avanzados, la potencia nos proporciona una ventana a la eficiencia y el rendimiento de nuestros sistemas. Al dominar estas técnicas y comprender el impacto de factores como el ruido y la distorsión, podemos diseñar sistemas de comunicación más robustos, eficientes y confiables. La capacidad de cuantificar y analizar la potencia de una señal es, sin duda, una habilidad fundamental para cualquier profesional o entusiasta de la electrónica y las telecomunicaciones.
