Cristalinidad en Polímeros: Fórmulas y Medición

Los polímeros, omnipresentes en nuestra vida cotidiana, desde envases hasta componentes aeroespaciales, deben sus diversas propiedades a una característica fundamental: su grado de cristalinidad. Más allá de ser simplemente materiales plásticos, los polímeros son estructuras moleculares complejas que pueden organizarse de maneras muy distintas, influenciando directamente su resistencia, flexibilidad, transparencia y comportamiento térmico. Comprender la cristalinidad no es solo un ejercicio académico, sino una necesidad para ingenieros y científicos de materiales que buscan diseñar productos con características específicas y predecir su rendimiento en diversas aplicaciones. En este artículo, exploraremos qué es la cristalinidad, cómo se relaciona con la densidad, las fórmulas para cuantificarla y los métodos más comunes y avanzados para su medición.

La Dualidad Estructural de los Polímeros: Amorfos y Cristalinos

A diferencia de los metales o cerámicas que pueden tener una estructura cristalina bien definida, los polímeros raramente son 100% cristalinos. En su lugar, la mayoría de los polímeros son semicristalinos, lo que significa que poseen regiones donde las cadenas moleculares están altamente ordenadas y empaquetadas de forma regular (regiones cristalinas), coexistiendo con otras zonas donde las cadenas están desordenadas y enredadas (regiones amorfas). Esta dualidad es crucial porque las propiedades del polímero son un promedio ponderado de las propiedades de ambas fases.

Las regiones cristalinas se forman cuando las cadenas poliméricas tienen una estructura regular que les permite alinearse paralelamente entre sí, creando estructuras lamelares o esferulíticas. Estas regiones son más densas, rígidas y opacas. Por otro lado, las regiones amorfas son desordenadas, con cadenas poliméricas dispuestas aleatoriamente, lo que las hace menos densas, más flexibles y a menudo transparentes.

La proporción de estas regiones, es decir, el grado de cristalinidad, es lo que determina en gran medida el comportamiento final de un polímero. Un polímero con mayor cristalinidad tiende a ser más duro, más denso, más resistente al calor y a los disolventes, y menos permeable a los gases. Por el contrario, un polímero con menor cristalinidad (más amorfo) será más suave, más flexible, menos denso y más transparente.

La Densidad como Indicador Clave de la Cristalinidad

La densidad de un polímero es una propiedad fundamental que refleja directamente su grado de empaquetamiento molecular y, por ende, su cristalinidad. Como se mencionó, las regiones cristalinas tienen un empaquetamiento más eficiente y ordenado que las regiones amorfas. Esto se traduce en que, a mayor cristalinidad, mayor será la densidad del polímero. Esta relación es tan directa que la medición de la densidad es uno de los métodos más comunes y sencillos para determinar el porcentaje de cristalinidad de una muestra.

La relación entre la densidad y la cristalinidad se basa en el concepto de la “Regla de las Mezclas”, que postula que la densidad total de un material semicristalino es la suma ponderada de las densidades de sus fases constituyentes (cristalina y amorfa) en función de sus fracciones de volumen. Aunque esta regla se usa para estimar la densidad general de una mezcla, su principio subyace en la derivación de la fórmula de cristalinidad por densidad.

Un ejemplo clásico de cómo la cristalinidad afecta las propiedades a través de la densidad es el polietileno. El polietileno de alta densidad (HDPE) tiene cadenas lineales con pocas ramificaciones, lo que permite un empaquetamiento cercano y, por lo tanto, una alta cristalinidad y densidad. Esto lo hace rígido y adecuado para botellas de leche o tuberías. En contraste, el polietileno de baja densidad (LDPE) tiene numerosas ramificaciones cortas que impiden un empaquetamiento ordenado, resultando en menor cristalinidad, menor densidad y mayor flexibilidad, ideal para bolsas de plástico y películas de embalaje.

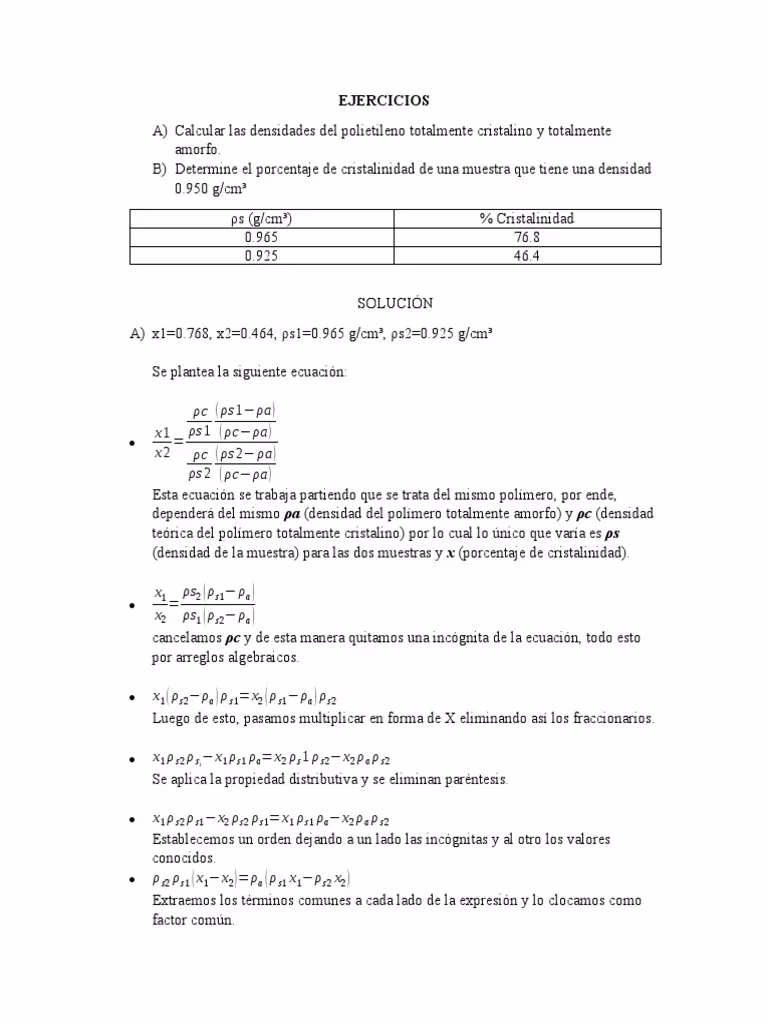

Fórmula para el Porcentaje de Cristalinidad Basado en la Densidad

La forma más común de calcular el porcentaje de cristalinidad por peso (o fracción de peso de material cristalino, χ) de una muestra de polímero, una vez conocida su densidad, se deriva de las densidades de sus fases puras, es decir, la densidad del polímero 100% amorfo (ρ_a) y la densidad del polímero 100% cristalino (ρ_c). La fórmula es la siguiente:

χ = (ρc * (ρ - ρa)) / (ρ * (ρc - ρa))

Donde:

• χ es la fracción de peso de material cristalino en la muestra (el porcentaje de cristalinidad se obtiene multiplicando χ por 100).
• ρ es la densidad total de la muestra de polímero que estamos analizando.
• ρa es la densidad del polímero en su estado completamente amorfo (sin cristalinidad). Este valor es específico para cada tipo de polímero y debe obtenerse de referencias bibliográficas o mediciones de muestras totalmente amorfas.
• ρc es la densidad del polímero en su estado completamente cristalino (100% cristalino). Al igual que ρa, es un valor característico del polímero y se encuentra en la literatura especializada.

Esta fórmula asume que el volumen total de la muestra es la suma de los volúmenes de las fases cristalina y amorfa, y que las densidades de las fases puras son constantes e independientes del grado de cristalinidad de la muestra. Es un método ampliamente aceptado por su simplicidad y la relación directa que existe entre la densidad y el orden molecular.

Métodos para Medir la Cristalinidad

Existen diversas técnicas analíticas para determinar el grado de cristalinidad de un polímero. Las más comunes y accesibles son las basadas en la densidad y la Calorimetría Diferencial de Barrido (DSC).

1. Medición por Densidad (Método de Arquímedes)

El método de la densidad es uno de los más directos y comunes para determinar la cristalinidad. Se basa en el principio de Arquímedes para medir con precisión la densidad de la muestra de polímero. El procedimiento general implica:

1. Preparación de la Muestra: Asegurarse de que la muestra esté limpia y seca.
2. Masa en Aire: Colocar la muestra en una balanza de precisión y registrar su masa (masa seca).
3. Masa Sumergida: Sumergir completamente la muestra en un líquido de densidad conocida (comúnmente agua destilada a una temperatura controlada) y registrar su masa aparente (masa sumergida). La diferencia entre la masa en aire y la masa sumergida nos da la fuerza de flotación, que es igual al peso del volumen de líquido desplazado.
4. Cálculo de la Densidad de la Muestra: La densidad de la muestra (ρ) se calcula utilizando la siguiente relación:

   ρ = (Masa en Aire / (Masa en Aire - Masa Sumergida)) * Densidad del Líquido

   Es crucial conocer la densidad del líquido a la temperatura exacta de la medición, ya que la densidad de los líquidos varía con la temperatura.
5. Cálculo de la Cristalinidad: Una vez obtenida la densidad de la muestra (ρ), se utiliza la fórmula de cristalinidad por densidad mencionada anteriormente, con los valores de ρ_a y ρ_c para el polímero específico.

Ventajas: Es un método relativamente sencillo, económico y no destructivo para la muestra. Es muy utilizado en el control de calidad y la investigación inicial.

Limitaciones: No funciona si la muestra flota en el líquido (requeriría un líquido de menor densidad) o si se disuelve en él. Además, la precisión depende en gran medida de la exactitud de los valores de ρ_a y ρ_c, que a veces pueden tener un rango de valores en la literatura.

2. Calorimetría Diferencial de Barrido (DSC)

La Calorimetría Diferencial de Barrido (DSC) es una técnica termodinámica poderosa que mide los cambios en el flujo de calor asociados con transiciones de fase en un material, como la fusión o la cristalización. Dado que las regiones cristalinas requieren una cantidad específica de energía (entalpía de fusión) para fundirse, el DSC puede cuantificar esta energía y, a partir de ella, determinar la cristalinidad.

El procedimiento general con DSC implica:

1. Preparación de la Muestra: Se coloca una pequeña cantidad de la muestra (generalmente unos pocos miligramos) en una cápsula de aluminio y se sella.
2. Escaneo de Temperatura: La muestra se somete a un programa de temperatura controlado, elevándola desde una temperatura ambiente (o por debajo de la temperatura de transición vítrea) hasta una temperatura por encima de su punto de fusión. Paralelamente, se calienta una cápsula vacía como referencia.
3. Medición de Flujo de Calor: El DSC mide la diferencia en el flujo de calor requerido para mantener la muestra y la referencia a la misma temperatura a medida que se calientan.
4. Análisis de la Curva: En la curva resultante (flujo de calor vs. temperatura), un pico endotérmico (absorción de calor) corresponde a la fusión de las regiones cristalinas. El área bajo este pico representa la entalpía de fusión (ΔH_f) de la muestra.
5. Cálculo de la Cristalinidad: La cristalinidad por peso (X_c) se calcula comparando la entalpía de fusión medida (ΔH_f) con la entalpía de fusión teórica de un polímero 100% cristalino (ΔH_f^o) del mismo material. La fórmula general es:

   Xc = (ΔHf / ΔHfo) * 100%

   Donde ΔH_f^o es un valor de referencia para el polímero puro 100% cristalino, obtenible de la literatura. Si hay picos de cristalización en frío (ΔH_c) durante el calentamiento de la muestra, se pueden incorporar para ajustar el cálculo, por ejemplo: Xc = ((ΔHf - ΔHc) / ΔHfo) * 100%.

Ventajas: Es una técnica muy sensible y versátil que puede proporcionar información sobre otras transiciones térmicas (como la temperatura de transición vítrea, T_g). Es ampliamente utilizada y considerada una de las técnicas más robustas.

Limitaciones: Es una técnica destructiva para la muestra. La elección de la línea base para integrar el área bajo el pico de fusión puede ser compleja y subjetiva, lo que puede afectar la precisión del resultado. Además, existen diferentes enfoques y debates sobre cómo calcular con precisión la cristalinidad por DSC, especialmente cuando se consideran efectos como la cristalización en frío o las variaciones de calor específico con la temperatura.

3. Otros Métodos de Medición de Cristalinidad

Además de la densidad y el DSC, existen otras técnicas avanzadas utilizadas en la investigación y el desarrollo de polímeros para determinar la cristalinidad:

• Difracción de Rayos X de Ángulo Amplio (WAXD): Proporciona información sobre el espaciado y la orientación de los planos cristalinos, permitiendo cuantificar la fracción cristalina.
• Espectroscopia Infrarroja (IR): Ciertas bandas de absorción en el espectro IR son sensibles a la conformación de las cadenas poliméricas en regiones cristalinas o amorfas.
• Resonancia Magnética Nuclear (NMR): Puede diferenciar entre protones en entornos cristalinos y amorfos, proporcionando una medida de la cristalinidad.

Factores que Favorecen una Mayor Cristalinidad en Polímeros

El grado de cristalinidad de un polímero no es aleatorio; está influenciado por varios factores estructurales y de procesamiento que permiten o impiden el empaquetamiento ordenado de las cadenas. Los principales factores que favorecen una mayor cristalinidad incluyen:

• Menos Ramificaciones Cortas: Las ramificaciones en las cadenas poliméricas actúan como impedimentos estéricos, dificultando que las cadenas se empaqueten de manera ordenada. Los polímeros con cadenas lineales y pocas ramificaciones (como el HDPE) tienen mayor tendencia a cristalizar.
• Alto Grado de Estereorregularidad: La estereorregularidad se refiere a la disposición regular de los grupos laterales a lo largo de la cadena principal del polímero. Los polímeros isotácticos y sindiotácticos (donde los grupos laterales tienen una disposición regular) pueden empaquetarse de manera mucho más eficiente que los polímeros atácticos (donde los grupos laterales están distribuidos aleatoriamente), lo que favorece una mayor cristalinidad.
• Configuración de Copolímero Más Regular: En los copolímeros (polímeros formados por dos o más tipos de monómeros), una distribución regular de los monómeros a lo largo de la cadena (por ejemplo, copolímeros alternados o en bloque) favorece la cristalinidad, mientras que una distribución aleatoria la dificulta.
• Fuerzas Intermoleculares Fuertes: La presencia de enlaces de hidrógeno o interacciones dipolo-dipolo fuertes entre las cadenas poliméricas puede ayudar a mantenerlas unidas en una estructura ordenada, promoviendo la cristalización.
• Velocidad de Enfriamiento: Durante el procesamiento, un enfriamiento lento permite que las cadenas poliméricas tengan más tiempo para reorganizarse y formar regiones cristalinas. Un enfriamiento rápido (templado) tiende a “congelar” las cadenas en un estado amorfo.
• Orientación y Estiramiento: El estiramiento o la orientación de un polímero (como en la fabricación de fibras o películas) puede alinear las cadenas y promover la formación de cristales, aumentando la cristalinidad.

Impacto del Grado de Cristalinidad en las Propiedades del Polímero

El grado de cristalinidad es, sin duda, la característica más importante de un polímero, ya que define directamente sus propiedades mecánicas y físicas, haciéndolo apto para una multitud de aplicaciones. Entender esta relación es vital para la selección y el diseño de materiales.

• Resistencia Mecánica: Un mayor grado de cristalinidad generalmente confiere mayor resistencia a la tracción, módulo elástico (rigidez) y dureza. Las regiones cristalinas actúan como “puntos de anclaje” y refuerzos dentro de la matriz amorfa, lo que dificulta la deformación y la propagación de grietas. Por ejemplo, el PET cristalino es mucho más fuerte y estable que el PET amorfo.
• Resistencia al Impacto: Aunque la cristalinidad aumenta la rigidez, un exceso puede llevar a una mayor fragilidad, disminuyendo la resistencia al impacto. Los polímeros semicristalinos con una buena proporción de fases amorfas y cristalinas suelen ofrecer un equilibrio óptimo entre rigidez y tenacidad.
• Estabilidad Dimensional: Las regiones cristalinas son más estables dimensionalmente que las amorfas, especialmente a temperaturas elevadas. Un polímero con alta cristalinidad exhibirá menor fluencia (deformación bajo carga constante) y menor contracción al enfriarse.
• Resistencia Química y a Disolventes: Las estructuras cristalinas son más compactas y menos permeables, lo que las hace más resistentes a la penetración de disolventes y productos químicos.
• Propiedades Ópticas: La cristalinidad afecta la transparencia. Las regiones cristalinas dispersan la luz, haciendo que los polímeros altamente cristalinos sean opacos o translúcidos (como el HDPE). Los polímeros amorfos, al no dispersar la luz en la misma medida, suelen ser transparentes (como el PMMA o el PET amorfo).
• Permeabilidad a Gases: Las regiones cristalinas actúan como barreras a la difusión de gases. Polímeros con alta cristalinidad son menos permeables, lo que los hace ideales para aplicaciones de barrera, como botellas de bebidas carbonatadas (PET).
• Temperatura de Fusión (T_m): Solo los polímeros semicristalinos tienen una temperatura de fusión definida, que corresponde a la energía necesaria para desordenar las regiones cristalinas. Los polímeros amorfos solo exhiben una temperatura de transición vítrea (T_g), donde pasan de un estado rígido y vítreo a uno más gomoso.

Tabla Comparativa de Métodos de Medición de Cristalinidad

Para facilitar la comprensión de las diferencias entre los métodos más comunes, a continuación se presenta una tabla comparativa:

Preguntas Frecuentes sobre la Cristalinidad en Polímeros

¿Por qué es importante la cristalinidad en los polímeros?

La cristalinidad es crucial porque define la mayoría de las propiedades mecánicas (resistencia, rigidez, dureza), térmicas (punto de fusión, estabilidad al calor), ópticas (transparencia/opacidad) y de barrera (permeabilidad a gases y líquidos) de un polímero. Es el factor clave que determina si un polímero es adecuado para una aplicación específica, como una botella rígida, una película flexible o un componente estructural.

¿Un polímero puede ser 100% cristalino o 100% amorfo?

En la práctica, es extremadamente raro encontrar un polímero que sea 100% cristalino o 100% amorfo. La mayoría de los polímeros son semicristalinos, lo que significa que tienen una mezcla de ambas fases. Un polímero 100% cristalino requeriría una perfección estructural y un empaquetamiento molecular que es casi imposible de lograr debido a la longitud y complejidad de las cadenas poliméricas y las limitaciones cinéticas durante la solidificación. De manera similar, aunque algunos polímeros pueden ser predominantemente amorfos (como el PMMA o el PS), incluso ellos pueden desarrollar algo de cristalinidad bajo ciertas condiciones de procesamiento o envejecimiento.

¿Cómo afecta la temperatura a la cristalinidad de un polímero?

La cristalinidad de un polímero es dependiente de la temperatura. A medida que la temperatura aumenta, las cadenas poliméricas adquieren más energía cinética, lo que puede llevar a la fusión de las regiones cristalinas a la temperatura de fusión (T_m). Por otro lado, si un polímero se enfría lentamente desde su estado fundido, las cadenas tienen más tiempo para organizarse en estructuras cristalinas. La temperatura también puede influir en la cristalización en frío, donde un polímero amorfo puede cristalizar al calentarse por encima de su temperatura de transición vítrea (T_g) pero por debajo de su T_m.

¿Qué es la estereorregularidad y cómo influye en la cristalinidad?

La estereorregularidad se refiere a la disposición espacial repetitiva de los grupos laterales a lo largo de la cadena principal de un polímero. Existen tres tipos principales: isotáctico (todos los grupos laterales en el mismo lado), sindiotáctico (grupos laterales alternando regularmente) y atáctico (grupos laterales dispuestos aleatoriamente). Los polímeros isotácticos y sindiotácticos tienen una estructura molecular más regular y ordenada, lo que les permite empaquetarse de manera más eficiente y formar regiones cristalinas con mayor facilidad. En contraste, los polímeros atácticos tienen una estructura desordenada que dificulta la cristalización, haciéndolos generalmente amorfos.

¿Por qué la densidad de un polímero cristalino es mayor que la de uno amorfo?

La densidad es una medida de la masa por unidad de volumen. En las regiones cristalinas, las cadenas poliméricas están alineadas y empaquetadas de manera muy compacta y ordenada, ocupando menos espacio por unidad de masa. En las regiones amorfas, las cadenas están desordenadas y enredadas, ocupando más espacio por la misma cantidad de masa. Por lo tanto, un volumen dado de material cristalino contendrá más masa que el mismo volumen de material amorfo, resultando en una mayor densidad para la fase cristalina.

Conclusión

La cristalinidad es una característica definitoria en el mundo de los polímeros, impactando profundamente en su rendimiento y aplicaciones. Desde la rigidez de una tubería de PVC hasta la flexibilidad de una bolsa de plástico, el grado de orden molecular es el motor de estas propiedades. Hemos explorado cómo la densidad es un indicador directo de esta estructura interna y cómo la fórmula basada en las densidades de las fases puras nos permite cuantificarla. Asimismo, hemos profundizado en métodos clave como la medición por densidad, el preciso Calorimetría Diferencial de Barrido (DSC) y otras técnicas avanzadas, cada una con sus propias ventajas y limitaciones.

Comprender y controlar la cristalinidad es esencial para innovar en el diseño de materiales, optimizar procesos de fabricación y asegurar que los polímeros cumplan con los requisitos específicos de cada industria. La ciencia de los polímeros sigue avanzando, pero la cristalinidad permanece como uno de sus pilares fundamentales, un concepto que nos permite moldear el futuro de los materiales.
