Cálculo de Soldadura: Peso y Resistencia

En el mundo de la ingeniería y la fabricación, la soldadura es un proceso fundamental que une materiales de forma permanente. Sin embargo, no basta con simplemente unir piezas; es crucial comprender cómo calcular el peso del material de soldadura necesario y, aún más importante, cómo determinar la resistencia de la unión resultante. Estas dos áreas son pilares para garantizar la eficiencia de los costos y la seguridad estructural en cualquier proyecto, desde pequeñas reparaciones hasta grandes infraestructuras.

Calcular el volumen y, por ende, el peso de la soldadura es uno de los primeros pasos esenciales al estimar el costo de fabricación. Con esta información, y conociendo la tasa de deposición del proceso de soldadura, es posible determinar el tiempo de arco (el tiempo durante el cual un arco está quemando y depositando metal de soldadura) y la cantidad de consumibles de soldadura requeridos para rellenar la unión. Ambos datos son indispensables para calcular el costo total de la soldadura. Por otro lado, la evaluación de la resistencia de la soldadura asegura que la unión pueda soportar las cargas esperadas sin fallar, un aspecto crítico para la seguridad y la durabilidad de cualquier estructura.

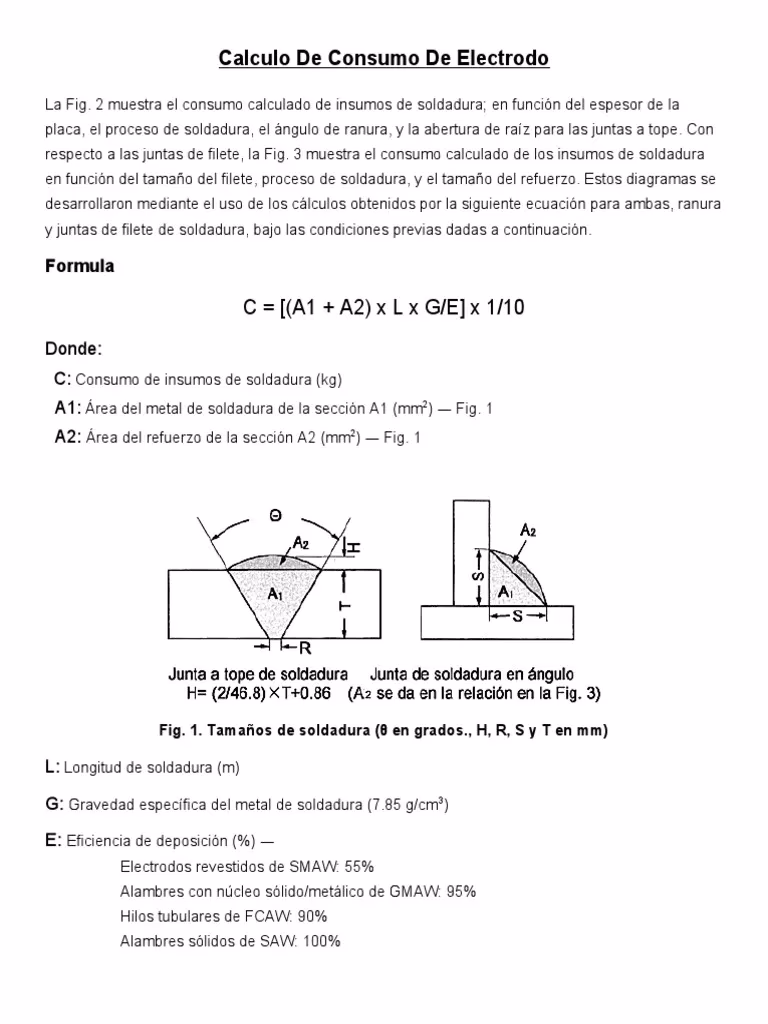

Cálculo del Peso del Metal de Soldadura

Para determinar el peso del metal de soldadura, el primer paso es calcular su volumen. Este proceso implica conocer la geometría de la soldadura, determinar el área de su sección transversal y luego multiplicar esta cifra por la longitud de la soldadura. Cuanto más compleja sea la preparación de la unión, más laboriosos serán los cálculos, pero los principios básicos de la geometría siempre se aplican.

Cálculo del Área para Uniones de Filete

Las uniones de filete son comunes y su cálculo de área puede ser relativamente sencillo, dependiendo de si son simétricas o asimétricas.

Unión de Filete de Pata Igual (Simétrica)

Para una soldadura de filete con patas de igual longitud (Z), el cálculo es directo. El área de dicha soldadura es la mitad del cuadrado de la longitud de la pata, Z. Es fundamental recordar que los soldadores rara vez depositan el tamaño exacto de soldadura especificado en el plano o en el procedimiento de soldadura, y que puede haber un exceso de metal de soldadura en la cara de la soldadura.

Área = (Z^2) / 2

Unión de Filete Asimétrica (Pata Desigual)

Para una soldadura de filete asimétrica, el cálculo es un poco más complejo. El área de un triángulo se calcula multiplicando la base (Z2) por la altura (Z1) y dividiendo por 2. Cuando una soldadura de filete se deposita con longitudes de pata desiguales, el área se puede calcular multiplicando la garganta (a) por la longitud de la cara (l) y dividiendo por 2.

Área = (a * l) / 2

Cálculo del Área para Uniones a Tope (Butt Welds)

Cuando se trata de soldaduras a tope, los cálculos se vuelven más intrincados. Hay varios factores que determinan el volumen de la soldadura en una unión a tope en V simple: el ángulo del bisel (b), el exceso de metal de soldadura y la separación de la raíz (g). Para calcular el área de esta soldadura, necesitamos sumar las áreas de sus componentes.

Consideremos un ejemplo de una soldadura a tope en V simple con los siguientes componentes:

• Área del bisel (dos triángulos rojos)
• Área del espacio de la raíz (rectángulo naranja)
• Área del exceso de metal de soldadura o cordón de refuerzo (triángulo superior)

Las fórmulas para estos componentes son:

• Dimensión 'c' (altura del triángulo del bisel) = tan(b) * t (donde 't' es el espesor de la placa)
• Área total de los dos triángulos del bisel (rojos) = t * (tan(b) * t)
• Ancho de la capa de soldadura (w) = 2 * (tan(b) * t) + g
• Área del exceso de metal de soldadura (capa) = (w * h) / 2 (donde 'h' es la altura de la capa)
• Área proporcionada por la separación de la raíz = g * t

Los ángulos de bisel (b) más utilizados y sus tangentes aproximadas son:

• 10° = tan(0.176)
• 15° = tan(0.268)
• 22.5° = tan(0.414)
• 32.5° = tan(0.637)
• 45° = tan(1.00)

Es importante utilizar centímetros en los cálculos en lugar de milímetros para facilitar la colocación del punto decimal al calcular el peso final.

Ejemplo Práctico de Cálculo de Área (Unión a Tope)

Supongamos que la soldadura se realiza en una placa de 2.5 cm de espesor, con una separación de raíz de 0.3 cm, un ángulo incluido de 65° (lo que significa b = 32.5°; tan 32.5° = 0.637) y una altura de capa de 0.2 cm.

• c = tan(32.5°) * 2.5 = 0.637 * 2.5 = 1.59 cm
• w = 2 * (0.637 * 2.5) + 0.3 = 3.485 cm
• Área de la capa de soldadura = (3.485 * 0.2) / 2 = 0.348 cm²
• Área de la zona naranja (separación de raíz) = 0.3 * 2.5 = 0.75 cm²
• Área de las dos zonas rojas (biseles) = 2 * (1.59 * 2.5) / 2 = 3.97 cm²

El área total es la suma de todas estas áreas: 0.348 + 0.75 + 3.97 = 5.07 cm².

Cálculo del Volumen y el Peso

Una vez que se tiene el área de la sección transversal, el volumen se calcula multiplicando esta área por la longitud de la soldadura, asegurándose de que la longitud también esté en centímetros. Convencionalmente, el volumen a menudo se expresa en centímetros cúbicos (cm³) por metro. Para nuestro ejemplo, si la soldadura tiene 1 metro de largo (100 cm), el volumen sería: 5.07 cm² * 100 cm = 507 cm³/metro.

Para obtener el peso del metal de soldadura, esta cifra se multiplica por la densidad de la aleación utilizada. Es importante tener en cuenta que, con algunas aleaciones, los elementos de aleación pueden cambiar la densidad de manera bastante significativa.

Tabla de Densidades de Aleaciones Comunes

Ejemplo de Cálculo de Peso

Retomando nuestro ejemplo con un volumen de 507 cm³/metro:

• En acero al carbono: (507 cm³/metro * 7.86 g/cm³) = 3985 g/metro o 3.98 kg/metro.
• En una aleación de aluminio serie 5XXX: (507 cm³/metro * 2.65 g/cm³) = 1343 g/metro o 1.34 kg/metro.

Este método también se aplica para uniones en V de doble cara, dividiendo la soldadura en sus "V" individuales y sumando los productos. Preparaciones más complejas como la J-preparation añaden el área de un semicírculo en la raíz de la soldadura, lo que requiere cálculos adicionales para las áreas 'A' y 'B' y las áreas de radio de raíz blancas, además de ajustar el ancho de la capa.

Cálculo de la Resistencia de la Soldadura

La resistencia de la soldadura es un factor crítico en el diseño estructural, ya que determina la capacidad de una unión para soportar las cargas aplicadas. Calcular esta resistencia implica evaluar la capacidad de la soldadura para resistir el fallo, generalmente a través del plano de corte más débil.

Métodos de Diseño para la Resistencia de la Soldadura

Existen principalmente dos métodos de diseño utilizados para calcular la resistencia de la soldadura:

• Diseño por Esfuerzos Admisibles (ASD - Allowable Stress Design): Este método considera el esfuerzo máximo admisible para una unión soldada basándose en el tipo de unión y los materiales base. Los esfuerzos calculados deben asegurarse de no exceder los valores admisibles.
• Diseño por Factores de Carga y Resistencia (LRFD - Load and Resistance Factor Design): A diferencia del ASD, el LRFD no establece un valor de esfuerzo admisible fijo. En su lugar, implica calcular una unión soldada basándose en factores como la resistencia de la soldadura, las propiedades del material y las cargas aplicadas. Las normas modernas, como la australiana AS 4100 y las Eurocódigos, suelen utilizar enfoques de estados límite, que se alinean más con el LRFD.

Principio General de Cálculo de Resistencia

La resistencia de la soldadura se calcula típicamente como la resistencia al corte de la soldadura, considerando el plano de corte más pequeño posible. Para una soldadura de filete, el área de corte de la soldadura se calcula multiplicando el espesor de la garganta de la soldadura por su longitud. Para una soldadura de filete de ángulo igual, el espesor de la garganta es el tamaño de la soldadura dividido por √2. Para una soldadura de filete desigual, el cálculo requiere algunas operaciones trigonométricas.

La resistencia al corte suele ser aproximadamente 0.6 veces la resistencia a la tracción última del material de soldadura.

Cálculo de la Resistencia para Soldaduras de Filete

La capacidad total de una soldadura de filete por unidad de longitud se determina generalmente como:

Capacidad = 0.6 * f_u * t_t

Donde:

• f_u es la resistencia a la tracción última del metal de soldadura.
• t_t es el espesor de la garganta de la soldadura.

Para soldaduras a tope de penetración completa, si la soldadura es más fuerte que el material de acero base y tiene un área de sección transversal crítica igual o mayor que la del material base, es posible que no sea necesario calcular la resistencia de la soldadura, sino que se verifique la capacidad del metal base, ya que este será el factor más crítico.

Cálculo de la Resistencia según Normas Específicas

Las normas de diseño estructural proporcionan ecuaciones detalladas para el cálculo de la resistencia de la soldadura, incorporando factores de seguridad y propiedades específicas de los materiales.

AISC 360-16 (American Institute of Steel Construction)

El AISC 360-16 calcula la resistencia de la soldadura con las siguientes ecuaciones:

• LRFD:ϕ R_n = ϕ * F_nw * A_we
• ASD:R_n / Ω = F_nw * A_we / Ω

Donde:

• F_nw es el esfuerzo nominal del metal de soldadura = 0.60 * F_EXX * (1.0 + 0.50 * sin^(1.5)(θ)) (donde θ es el ángulo entre la línea de acción de la fuerza requerida y el eje longitudinal de la soldadura, y F_EXX es la clasificación de resistencia del metal de aporte).
• A_we es el área efectiva de la soldadura.
• ϕ (factor de reducción de resistencia) = 0.75.
• Ω (factor de seguridad) = 2.00.

EN 1993-1-8:2005 (Eurocode 3)

El Eurocódigo 3 (EC3) calcula la resistencia de la soldadura con la siguiente ecuación para el método simplificado:

F_w,Rd = a * f_u / (0.577 * β_w * γ_M2)

Donde:

• f_u = resistencia a la tracción última nominal de la parte más débil unida.
• a = espesor de garganta de la soldadura para soldaduras de filete de ángulo igual = t_w / √2 (donde t_w es la longitud de la pata).
• β_w = Factor de correlación para soldaduras de filete (varía según el grado de acero, por ejemplo, 0.80 para S235, 0.85 para S275, etc.).
• γ_M2 = 1.25 (factor de seguridad).

Eurocode también ofrece un método direccional que considera los esfuerzos normales y de corte en la garganta de la soldadura de manera diferente, permitiendo una mayor resistencia en la dirección normal. La formulación para evaluar la resistencia direccional de la soldadura es:

[σ_⊥^2 + 3 (τ_⊥^2 + τ_||^2)]^0.5 ≤ f_u / (β_w * γ_M2) y σ_⊥^2 ≤ 0.9 * f_u / γ_M2

Donde σ_⊥ es el esfuerzo normal perpendicular a la garganta, τ_⊥ es el esfuerzo de corte perpendicular al eje y τ_|| es el esfuerzo de corte paralelo al eje.

AS 4100:2020 (Australian Standard)

El AS4100:2020 calcula la resistencia de la soldadura con la siguiente ecuación:

ϕ_v w = ϕ * 0.6 * f_uf * t_t * k_r

Donde:

• ϕ = factor de reducción (0.6 para soldaduras de filete de propósito general, 0.8 para propósito estructural).
• f_uf = resistencia a la tracción del metal de soldadura.
• t_t = espesor de garganta de la soldadura para soldaduras de filete de ángulo igual = t_w / √2 (donde t_w es la longitud de la pata).
• k_r = factor de reducción para conexiones de solape (1 para soldaduras típicas y solapes de menos de 1.7 m de longitud, varía para longitudes mayores).

¿Cuándo Utilizar Soldaduras en Lugar de Pernos?

La elección entre uniones soldadas y atornilladas es una decisión de diseño crucial. Las soldaduras ofrecen varias ventajas significativas sobre las conexiones atornilladas, lo que las convierte en una opción preferente en muchos escenarios:

• Sin remoción de material: Mientras que las soldaduras solo añaden material al lado de un miembro, las conexiones atornilladas requieren perforaciones que remueven material de la sección de acero, reduciendo su capacidad y creando puntos de concentración de esfuerzo.
• Mayor rigidez: Las soldaduras son inherentemente más rígidas que las conexiones atornilladas. Esto es una ventaja clave cuando un ingeniero estructural diseña una conexión para ser fija en lugar de una conexión de pasador. Una mayor rigidez contribuye a la estabilidad general de la estructura.
• Mayor resistencia y continuidad: Las conexiones soldadas pueden proporcionar una mayor resistencia ya que forman una unión continua. Las conexiones atornilladas pueden tener limitaciones físicas en cuanto al número de pernos que se pueden proporcionar debido a los requisitos de espaciado y solo ofrecen puntos discretos de sujeción.
• Estética y discreción: Las soldaduras siguen las uniones existentes y son visualmente menos intrusivas que los pernos, que suelen estar más separados del extremo de una viga y son menos sutiles. Las soldaduras pueden quedar más prolijas y ocultas.

Tipos Comunes de Uniones de Soldadura

Existen múltiples tipos de uniones de soldadura utilizadas en ingeniería estructural, cada una adecuada para diferentes aplicaciones y requisitos de carga. Algunos de los tipos más comunes incluyen:

• Uniones a Tope (Butt Joints): Se utilizan para unir dos piezas de metal extremo con extremo que son paralelas entre sí.
• Uniones en T (T-Joints): Se forman cuando una pieza de metal se une perpendicularmente a otra, creando una forma de "T".
• Uniones de Solape (Lap Joints): Se emplean para soldar dos piezas de metal superpuestas que son paralelas entre sí y están al ras. Las soldaduras de filete se utilizan en uno o ambos lados de la conexión.
• Uniones de Esquina (Corner Joints): Conectan dos piezas de metal en un ángulo, generalmente de 90 grados, en una esquina.
• Uniones de Borde (Edge Joints): Unen los bordes de dos o más piezas de metal que están paralelas entre sí.
• Uniones de Ranura (Groove Joints): Similar a las uniones a tope, pero con una preparación de borde que crea una ranura para la soldadura, como en V, U o J.
• Soldaduras de Tapón y Ranura (Plug Welds / Slot Welds): Se utilizan para unir piezas superpuestas mediante soldaduras realizadas en orificios o ranuras.
• Uniones de Filete (Fillet Joints): Una soldadura entre dos miembros perpendiculares (o casi perpendiculares). Son comunes en placas base y conexiones de viga a columna.
• Soldadura por Puntos (Spot Weld): Un tipo de soldadura por resistencia que une piezas de metal en puntos específicos.
• Soldadura por Costura (Seam Weld): Similar a la soldadura por puntos, pero crea una unión continua a lo largo de una línea.

Preguntas Frecuentes (FAQ)

¿Qué es la Soldadura Blodgett?

La Soldadura Blodgett se basa en el libro de Omer W. Blodgett, "Design of Welded Structures". Este enfoque simplifica diferentes configuraciones de soldadura en una serie de fórmulas fáciles de aplicar para reducir la cantidad de pasos en los cálculos. También permite el diseño de arreglos personalizados utilizando el segundo momento de área de las soldaduras lineales y el teorema de los ejes paralelos.

¿Qué propiedades de la sección de soldadura son necesarias para el cálculo de resistencia?

Para calcular la capacidad de una soldadura, generalmente se requieren propiedades como la resistencia última de la soldadura (F_EXX o f_u), el tamaño de la soldadura (leg length o t_w) y el espesor de la garganta (t_t o 'a').

¿Qué resultados proporciona una calculadora de resistencia de soldadura?

Una calculadora de resistencia de soldadura típicamente proporciona la capacidad de la soldadura y una relación de utilización para la conexión soldada. Además, puede ofrecer resultados como el tamaño de soldadura preferido, la capacidad de la soldadura del miembro, la capacidad de la soldadura de filete, el tamaño efectivo máximo de la soldadura y la fuerza máxima por unidad de soldadura.

¿Qué cargas de soldadura son necesarias para el cálculo de resistencia?

Para un análisis completo, una calculadora de capacidad de soldadura requiere las fuerzas aplicadas a lo largo de las direcciones X, Y y Z, así como los momentos alrededor de los ejes X y Z.

¿Por qué es importante la densidad para el cálculo del peso de la soldadura?

La densidad es crucial porque es la propiedad que relaciona el volumen de un material con su masa. Una vez que se calcula el volumen de la soldadura, multiplicarlo por la densidad del metal de aporte nos permite determinar el peso exacto del material necesario, lo cual es fundamental para la estimación de costos y la logística del proyecto.

¿Qué sistema de unidades está disponible en las calculadoras de resistencia?

La disponibilidad del sistema de unidades puede variar según la calculadora o la norma. Por ejemplo, algunas herramientas pueden ofrecer el sistema imperial para las normas AISC y el sistema métrico para las normas AS 4100 y EN 1993-1-8.

Dominar el cálculo del peso y la resistencia de la soldadura es una habilidad indispensable para cualquier profesional involucrado en el diseño, fabricación o inspección de estructuras soldadas. Al aplicar estos principios y fórmulas, es posible optimizar el uso de materiales, reducir costos y, lo más importante, garantizar la seguridad y la integridad de las uniones soldadas en una amplia gama de aplicaciones industriales.
