Cálculo de Pendiente en Tuberías: La Guía Definitiva

El cálculo preciso de la pendiente de una tubería es mucho más que un simple ejercicio matemático; es la piedra angular para garantizar la eficiencia, durabilidad y salubridad de cualquier sistema de drenaje. Ya sea para aguas residuales, pluviales o cualquier otro tipo de fluido, una inclinación adecuada asegura que líquidos y sólidos se muevan correctamente, evitando estancamientos, obstrucciones y costosos problemas a largo plazo. En este artículo, desglosaremos todo lo que necesita saber sobre cómo determinar y aplicar la pendiente correcta en sus instalaciones de tuberías, proporcionando fórmulas, consejos prácticos y las mejores prácticas para un sistema de drenaje impecable.

¿Qué es la Pendiente de una Tubería y Por Qué es Crucial?

La pendiente, en el contexto de una tubería, se refiere a la inclinación o el grado de inclinación que tiene respecto a una superficie horizontal. Se expresa comúnmente como una relación (por ejemplo, 1 en 50) o como un porcentaje. Un sistema de drenaje funciona por gravedad, y sin una pendiente adecuada, el agua y los residuos no fluirán de manera efectiva.

Definiciones Clave:

• Pendiente (Gradient o Slope): Es la relación entre el desnivel vertical y la distancia horizontal a lo largo de la tubería. Indica cuánto desciende la tubería por cada unidad de longitud horizontal.
• Desnivel (Fall o Height Difference): Es la diferencia de altura entre el punto inicial y el punto final de un tramo de tubería. Es el componente vertical de la pendiente.
• Nivel de Inversión (Invert Level): Se refiere a la altura del punto más bajo del interior de una tubería en un punto específico. Es crucial para el diseño y la instalación, ya que determina la profundidad de la excavación y la elevación a la que debe comenzar o terminar la tubería.
• Pozos de Inspección (Manholes): Son estructuras de acceso que permiten la inspección, limpieza y mantenimiento de las tuberías subterráneas. A menudo, los cálculos de pendiente se realizan entre pozos de inspección.

Una pendiente incorrecta puede llevar a dos problemas principales. Si la pendiente es insuficiente, el flujo de agua será demasiado lento, permitiendo que los sólidos se asienten y se acumulen, lo que inevitablemente provocará atascos. Por otro lado, si la pendiente es demasiado pronunciada, el agua fluirá muy rápido, dejando atrás los sólidos, que de igual manera se acumularán y causarán obstrucciones. El objetivo es lograr una velocidad de flujo que sea lo suficientemente rápida para arrastrar los sólidos, pero no tan rápida como para dejarlos atrás.

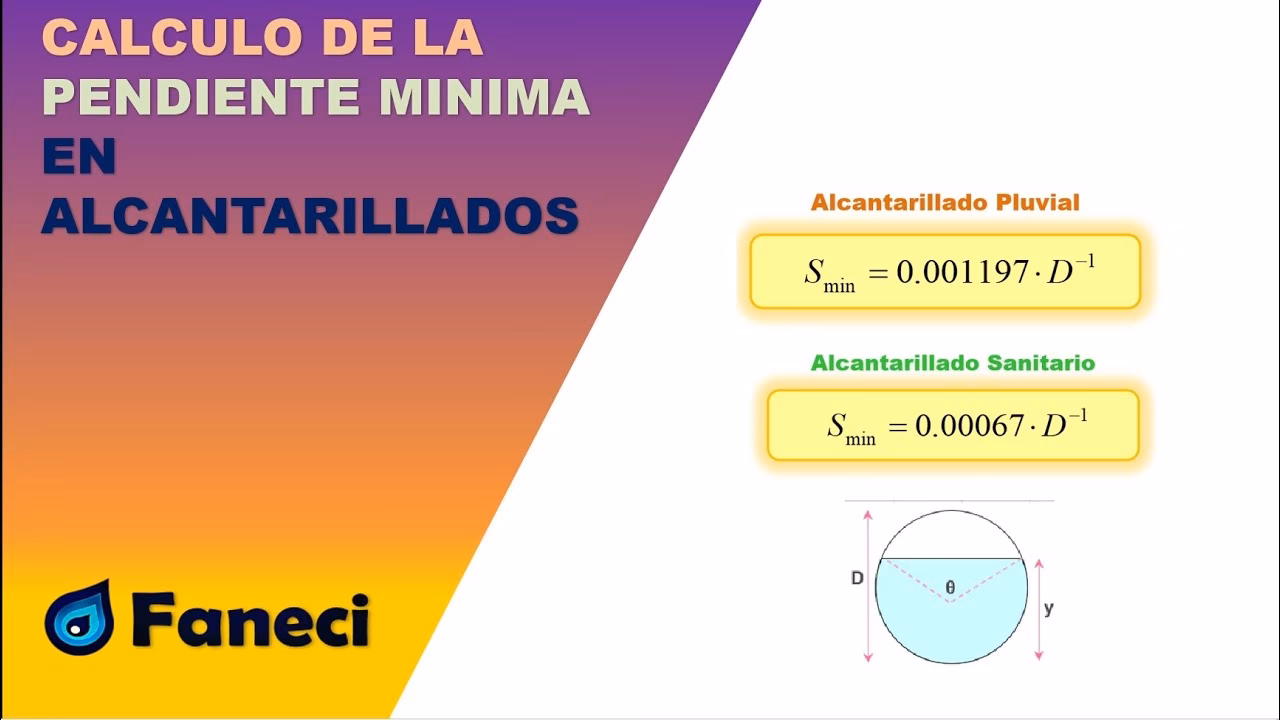

Estándares y Recomendaciones de Pendiente para Tuberías de Drenaje

Las recomendaciones de pendiente varían ligeramente según el tipo de sistema de drenaje, el diámetro de la tubería y las regulaciones locales, pero existen rangos generales aceptados que aseguran un rendimiento óptimo. Estos rangos buscan un equilibrio entre la capacidad de arrastre de sólidos y la prevención de velocidades excesivas.

Rangos Típicos de Pendiente:

• Para sistemas de drenaje doméstico y alcantarillado: Una pendiente común y altamente recomendada se encuentra entre 1 en 40 y 1 en 110. Esto significa que por cada 40 a 110 unidades de longitud horizontal, la tubería debe descender una unidad. Por ejemplo, una pendiente de 1 en 80 significa que la tubería cae 1 metro por cada 80 metros de longitud horizontal.
• En unidades imperiales: A menudo se especifica una caída de 1/4 de pulgada por pie lineal de tubería (aproximadamente 1 en 48) como mínimo. Para tuberías de mayor diámetro, esta proporción puede ser menor. Algunos sistemas pueden requerir hasta 3 pulgadas por pie en tramos cortos, aunque esto es menos común para drenajes generales.

Es fundamental consultar los códigos de construcción y las normativas locales, ya que pueden tener requisitos específicos. La elección de la pendiente ideal también depende del diámetro de la tubería; las tuberías de mayor diámetro generalmente pueden operar con una pendiente ligeramente menor, ya que tienen un mayor volumen de flujo para arrastrar los sólidos.

Fórmulas Esenciales para el Cálculo de la Pendiente

El cálculo de la pendiente se basa en principios trigonométricos simples, aunque en la práctica se reduce a una relación entre el desnivel y la distancia. Es importante distinguir entre la distancia horizontal y la distancia real de la tubería si la inclinación fuera muy pronunciada, pero para las pendientes típicas en tuberías (que son relativamente pequeñas), la diferencia es insignificante y se suele usar la distancia horizontal.

Fórmula General de Pendiente:

La pendiente (P) se calcula dividiendo el desnivel (h) entre la distancia horizontal (d). Se puede expresar como una relación o un porcentaje:

P = h / d

Para expresar como un porcentaje, se multiplica por 100:

P (%) = (h / d) * 100

Para expresar como una relación "1 en X", se calcula X = d / h. Por ejemplo, si h = 1 metro y d = 50 metros, la pendiente es 1/50, o "1 en 50".

Cálculo del Desnivel Necesario:

Si usted conoce la longitud de la tubería (d) y la pendiente deseada (P), puede calcular el desnivel (h) que necesita:

h = P * d

Ejemplo Práctico:

Supongamos que tiene una tubería de 30 metros de longitud y desea una pendiente de 1 en 80.

• Paso 1: Convierta la relación de pendiente a un valor decimal: P = 1 / 80 = 0.0125.
• Paso 2: Multiplique la pendiente decimal por la longitud de la tubería: h = 0.0125 * 30 metros = 0.375 metros.

Esto significa que el punto final de la tubería debe estar 0.375 metros (o 37.5 cm) más bajo que el punto inicial.

Otro Ejemplo Común (Unidades Imperiales):

Si su tubería tiene 10 pies de largo y necesita una pendiente de 1/2 pulgada por pie:

Desnivel (en pulgadas) = Longitud de la tubería (en pies) × Pendiente por pie (en pulgadas/pie)

Desnivel = 10 pies × 0.5 pulgadas/pie = 5 pulgadas

Esto indica que el final de la tubería debe estar 5 pulgadas más bajo que el inicio.

Tabla de Conversión de Pendientes Comunes:

Para facilitar la comprensión y aplicación, aquí se presenta una tabla con equivalencias de pendientes comunes:

El Proceso para Determinar y Aplicar la Pendiente Correcta

La correcta aplicación de la pendiente no solo implica cálculos, sino también una planificación y ejecución cuidadosas. Seguir estos pasos le ayudará a asegurar una instalación exitosa.

1. Planificación Previa y Seguridad:

• Localización de Servicios Públicos: Antes de cualquier excavación, es IMPRESCINDIBLE contactar a las empresas de servicios públicos locales. Ellos marcarán la ubicación de líneas de gas, electricidad, agua y comunicaciones subterráneas, evitando accidentes graves y costosos. Nunca excave sin este paso.
• Permisos y Regulaciones: Verifique si necesita permisos de construcción o si existen regulaciones específicas en su área para la instalación de sistemas de drenaje.
• Diseño del Trazado: Defina el camino exacto que seguirá la tubería, minimizando curvas y codos, ya que estos pueden aumentar la probabilidad de atascos. Identifique claramente los puntos de inicio y fin. Asegúrese de que el punto de descarga final sea apropiado y no cause problemas a propiedades vecinas o al medio ambiente.

2. Medición Precisa:

• Longitud del Tramo: Mida con precisión la distancia horizontal total que recorrerá la tubería. Utilice una cinta métrica de calidad o un distanciometro láser para obtener la medida más exacta posible. Para tramos largos, divida la tubería en secciones manejables, especialmente si hay cambios de dirección o pozos de inspección.
• Niveles de Referencia: Establezca un punto de referencia de nivel en el inicio de la tubería. Esto puede ser un punto fijo existente o un punto definido por usted. Desde este punto, medirá el descenso necesario.

3. Realización de Cálculos:

• Con la longitud medida y la pendiente recomendada (según el tipo de tubería y las regulaciones), utilice las fórmulas mencionadas para calcular el desnivel total necesario para todo el tramo.
• Si su tubería es muy larga, puede ser útil calcular el desnivel para segmentos más cortos (por ejemplo, cada 5 o 10 metros) para facilitar la verificación durante la instalación.

4. Excavación y Preparación del Lecho:

• Excave la zanja a la profundidad necesaria, considerando el diámetro de la tubería y el material de cama. La profundidad variará a lo largo de la zanja para acomodar la pendiente calculada.
• El lecho de la zanja debe ser uniforme y estable. A menudo se utiliza una capa de arena o grava fina para proporcionar un soporte consistente a la tubería y permitir ajustes finos de la pendiente.

5. Instalación y Verificación de la Pendiente:

• Coloque la tubería en la zanja, comenzando desde el punto más alto y avanzando hacia el punto más bajo.
• Utilice herramientas de nivelación para verificar constantemente la pendiente. Un nivel de burbuja largo, un nivel láser con receptor o incluso una cuerda tensa con un nivel de línea pueden ser de gran ayuda.
• Para verificar la pendiente en el sitio, puede usar una regla de 1 metro o 1 pie y un nivel de burbuja: si necesita una caída de 1/4 de pulgada por pie, coloque una calza de 1/4 de pulgada debajo de un extremo de la regla de 1 pie y coloque el nivel encima. Cuando la burbuja esté centrada, tendrá la pendiente correcta.
• Realice ajustes finos al lecho de la tubería según sea necesario para mantener la pendiente uniforme a lo largo de todo el tramo. Esto es crucial para evitar "contrapendientes" o puntos bajos donde el agua podría acumularse.

Consideraciones Adicionales y Herramientas

Aunque los cálculos son directos, la implementación práctica requiere atención al detalle y las herramientas adecuadas.

• Nivel Láser: Para proyectos más grandes o donde se requiere una precisión extrema, un nivel láser que proyecta una línea de referencia horizontal es invaluable. Permite medir con facilidad la caída desde esa línea hasta el fondo de la zanja o la tubería.
• Nivel de Topógrafo (Teodolito): En proyectos de ingeniería civil, se utilizan equipos de topografía para establecer elevaciones precisas y asegurar la pendiente deseada a lo largo de grandes distancias.
• Cuerda y Nivel de Línea: Para proyectos pequeños, se puede estirar una cuerda tensa y nivelada entre dos estacas. Luego, se mide la distancia desde la cuerda hasta el fondo de la zanja o la parte superior de la tubería para verificar la pendiente.
• Material de Relleno: Una vez instalada la tubería con la pendiente correcta, el material de relleno alrededor de la tubería debe compactarse cuidadosamente para proporcionar soporte y protección sin desplazarla.

Es importante recordar que, si bien la teoría es accesible, la experiencia práctica y el conocimiento de las normativas locales son fundamentales. Si no está seguro de sus habilidades o la complejidad del proyecto, es altamente recomendable contratar a personal cualificado. Un error en la pendiente puede llevar a problemas de drenaje persistentes, daños estructurales y reparaciones costosas.

Preguntas Frecuentes sobre la Pendiente de Tuberías

¿Cuál es la pendiente mínima recomendada para tuberías de desagüe?

Generalmente, la pendiente mínima recomendada para tuberías de desagüe es de 1 en 100 (1%) o 1/8 de pulgada por pie (aproximadamente 1 en 96) para tuberías de pequeño diámetro (menos de 4 pulgadas). Sin embargo, para un óptimo rendimiento, muchos profesionales sugieren 1 en 50 (2%) o 1/4 de pulgada por pie (aproximadamente 1 en 48), especialmente para líneas que transportan sólidos.

¿Qué sucede si la pendiente de una tubería es demasiado pronunciada?

Si la pendiente es excesiva, el agua fluirá a una velocidad muy alta, pero puede dejar atrás los sólidos más pesados. Estos sólidos se acumularán con el tiempo, creando atascos. Además, un flujo excesivamente rápido puede causar erosión interna en la tubería o generar ruidos no deseados.

¿Qué problemas causa una pendiente insuficiente?

Una pendiente insuficiente es el problema más común y grave. Provoca que el agua se mueva muy lentamente, permitiendo que los sólidos se asienten y se acumulen en el fondo de la tubería. Esto lleva a obstrucciones frecuentes, malos olores, estancamiento de aguas residuales y, en casos extremos, desbordamientos y daños estructurales por humedad.

¿Es necesario contratar a un profesional para calcular e instalar la pendiente?

Para proyectos simples de pequeña escala, con las herramientas adecuadas y una comprensión clara de los principios, un individuo con habilidades de bricolaje puede realizar el trabajo. Sin embargo, para sistemas de drenaje complejos, tuberías de gran diámetro, proyectos que involucran excavaciones profundas o si hay dudas sobre la topografía del terreno, es altamente recomendable contratar a un ingeniero o un contratista de fontanería o drenaje cualificado. Ellos tienen la experiencia y el equipo para asegurar la precisión y el cumplimiento de las normativas.

¿Cómo se mide el "nivel de inversión" de una tubería?

El nivel de inversión (invert level) se mide desde un punto de referencia conocido (como un nivel del suelo o un datum topográfico) hasta la parte inferior interna de la tubería. Esto se hace con equipos de topografía como un nivel óptico o un nivel láser, o con una cinta métrica desde la superficie del terreno hasta el fondo de la zanja, restando luego el espesor de la pared de la tubería si se mide desde el exterior.

El cálculo y la implementación de la pendiente de una tubería pueden parecer un detalle menor, pero su impacto en el rendimiento de un sistema de drenaje es inmenso. Al comprender los principios básicos, utilizar las fórmulas correctas y seguir los pasos de planificación y ejecución, puede asegurar que sus tuberías funcionen de manera eficiente y sin problemas durante muchos años. Invertir tiempo en la precisión de la pendiente es invertir en la salud y la longevidad de su propiedad.
