Creep: El Enemigo Silencioso de la Durabilidad Industrial

En el corazón de la maquinaria industrial, donde las temperaturas se elevan y las cargas son constantes, acecha un fenómeno insidioso conocido como creep o fluencia. A diferencia de otros mecanismos de daño como la fatiga o la corrosión, el creep no requiere ciclos de carga repetidos ni la presencia de agentes químicos agresivos; simplemente se manifiesta cuando un material está expuesto a una tensión sostenida durante largos períodos a temperaturas elevadas. Este proceso de deformación lenta pero progresiva puede pasar desapercibido hasta que es demasiado tarde, llevando a la ruptura catastrófica de componentes críticos como turbinas, calderas, tuberías de vapor y piezas de motores. Comprender el creep es fundamental para la seguridad y eficiencia operativa en industrias que dependen de equipos que funcionan bajo condiciones extremas. Este artículo profundiza en qué es el creep, sus mecanismos de daño, los factores que lo influyen, cómo se evalúa y, lo más importante, cómo se previene para salvaguardar la integridad de las instalaciones industriales.

La fluencia representa un desafío particular porque su progresión es gradual y acumulativa, haciendo que la detección temprana sea crucial. Si bien a temperatura ambiente sus efectos son insignificantes, en entornos de alta temperatura se convierte en una preocupación primordial para ingenieros y operadores. Exploraremos desde la definición básica del creep hasta herramientas avanzadas de evaluación, pasando por ejemplos históricos y estrategias prácticas de prevención que son vitales para cualquier operación industrial moderna.

¿Qué es el Creep o Fluencia?

El creep es la deformación progresiva y permanente de un material sometido a una carga constante a temperaturas elevadas. Este fenómeno ocurre en una amplia gama de materiales, incluyendo metales, cerámicos y polímeros, aunque su estudio y prevención son de vital importancia en materiales estructurales utilizados en plantas de generación de energía, refinerías, motores aeronáuticos y turbinas de gas. La característica distintiva del creep es que se presenta cuando la temperatura de operación supera aproximadamente el 30-40% de la temperatura de fusión del material en la escala absoluta (Kelvin). Por debajo de este umbral, la deformación por creep es generalmente despreciable.

Imaginemos una tubería de vapor en una central eléctrica. Está sometida a una presión constante (carga) y a una temperatura muy alta. Con el tiempo, aunque la carga no cambie, el material de la tubería se irá estirando lentamente, adelgazándose hasta que, eventualmente, ceda y se rompa. Este es el proceso de creep en acción. No es una falla instantánea por sobrecarga, sino una degradación gradual que compromete la integridad estructural del componente.

Las Tres Etapas del Creep

El ensayo de fluencia o creep, así como el comportamiento de los materiales en servicio, se divide típicamente en tres etapas distintas, cada una con características de deformación únicas:

1. Creep Primario (Transitorio): En esta fase inicial, la velocidad de deformación es relativamente rápida al principio, pero disminuye progresivamente con el tiempo. Esto se debe a que el material experimenta un endurecimiento por deformación inicial, lo que aumenta su resistencia mecánica a medida que se reorganiza su microestructura. Es una etapa de adaptación del material a la carga y temperatura.
2. Creep Secundario (Estacionario): A medida que avanza la deformación y la duración del ensayo, se alcanza un equilibrio gradual entre los procesos de endurecimiento (por deformación) y ablandamiento (por recuperación o recristalización). Esta etapa es la más importante desde el punto de vista de la vida útil, ya que se caracteriza por una velocidad de deformación constante y mínima. Es la fase más larga y predecible de la vida útil de un componente sometido a creep, representando la mayor parte del tiempo total hasta la falla. La velocidad de creep en esta etapa es un parámetro crítico para el diseño y la predicción de vida.
3. Creep Terciario (Acelerado): Durante la fluencia terciaria, la velocidad de deformación aumenta significativamente y de forma acelerada. Esto ocurre debido a la acumulación de daño en el material, como la formación y coalescencia de microgrietas, cavidades en los límites de grano, o el adelgazamiento localizado del componente. Esta etapa es relativamente corta y finaliza con la rotura de la probeta o el componente. La ruptura por creep es el desenlace inevitable si el proceso no se detiene.

Mecanismos de Daño por Creep

El creep se produce por procesos de deformación a nivel microscópico, influenciados por la temperatura y el esfuerzo. Los mecanismos más comunes incluyen:

• Deslizamiento de Dislocaciones: Las dislocaciones son defectos lineales en la red cristalina de un material. A temperaturas elevadas, estas dislocaciones pueden moverse lentamente bajo la acción de una carga sostenida, provocando deformación plástica a lo largo del tiempo. Este movimiento se ve facilitado por la difusión atómica.
• Difusión Atómica (Creep Difusivo): A temperaturas elevadas, los átomos pueden migrar dentro del material, reubicándose en regiones donde el esfuerzo es menor. Este proceso, conocido como difusión de Nabarro-Herring (a través del grano) o Coble (a lo largo de los límites de grano), contribuye a la deformación progresiva.
• Formación de Cavidades y Microgrietas: Particularmente en la etapa terciaria del creep, se generan cavidades microscópicas, especialmente en los límites de grano, debido a la acumulación de vacantes o al deslizamiento en los límites. Estas cavidades eventualmente se combinan en grietas visibles, lo que conduce a la falla por ruptura del material.

Factores que Afectan el Creep

La susceptibilidad de un material al creep y la velocidad a la que ocurre dependen de varios factores interrelacionados:

1. Temperatura: Es el factor más crítico. El creep solo ocurre a temperaturas elevadas, y su velocidad aumenta exponencialmente con el incremento de la temperatura. Por ejemplo, en metales como el acero inoxidable o las superaleaciones de níquel, el creep comienza a ser relevante por encima de los 500°C. Cuanto más alta la temperatura de operación, menor será el tiempo de vida útil del componente.
2. Esfuerzo Aplicado: Una mayor carga mecánica sostenida se traduce en una mayor tasa de deformación por creep. Componentes sometidos a esfuerzos cercanos a su límite elástico tienen una probabilidad significativamente mayor de falla por creep en comparación con aquellos que operan bajo cargas ligeras.
3. Tiempo de Exposición: El creep es un fenómeno intrínsecamente dependiente del tiempo. Mientras más tiempo permanezca el material sometido a carga y temperatura, mayor será la deformación acumulada y más cerca estará de la falla.
4. Microestructura del Material: La estructura interna del material juega un papel vital. Las aleaciones con granos finos suelen resistir mejor el creep en las etapas iniciales, mientras que las aleaciones con granos gruesos pueden ser más resistentes en exposiciones prolongadas debido a la menor cantidad de límites de grano, que son vías preferenciales para la difusión atómica y la formación de cavidades. La presencia de precipitados endurecedores también puede mejorar significativamente la resistencia al creep al obstaculizar el movimiento de dislocaciones.
5. Condiciones Ambientales: La presencia de gases corrosivos, humedad o atmósferas oxidantes puede acelerar el daño por creep. La corrosión o la oxidación superficial pueden debilitar la microestructura del material, creando puntos de iniciación para grietas y reduciendo la sección transversal efectiva que soporta la carga.

El Parámetro de Larson-Miller y la Temperatura de Creep

Para predecir la vida útil de los materiales expuestos al creep, los ingenieros utilizan modelos y parámetros que correlacionan el tiempo, la temperatura y el esfuerzo. Uno de los más influyentes es el parámetro de Larson-Miller.

¿Qué es el Parámetro de Larson-Miller?

El parámetro de Larson-Miller (L) describe la equivalencia entre el tiempo y la temperatura para un acero bajo el proceso de creep de ruptura activado térmicamente. Permite calcular los tiempos equivalentes necesarios para que ocurra la ruptura por esfuerzo a diferentes temperaturas. Su forma general es:

L = T (C + log t)

Donde:

• L es el parámetro de Larson-Miller.
• T es la temperatura en grados Rankine (°F + 460). Para aplicaciones en grados Kelvin, se puede usar T en Kelvin y ajustar la constante C.
• t es el tiempo en horas para una condición isotérmica (temperatura constante).
• C es una constante del material, generalmente alrededor de 20 para aceros al C-Mn y de baja aleación, o 30 para aceros de mayor aleación como los aceros al 9%Cr. A veces, se incluye un factor de 1000 en la expresión, pero no siempre.

Este parámetro es una herramienta poderosa porque permite a los ingenieros predecir el tiempo de vida de un componente a una temperatura de operación basándose en datos de ruptura a temperaturas más altas y tiempos más cortos, o viceversa. También se ha modificado para incluir efectos de calentamiento y enfriamiento, agregando un tiempo adicional (δt) al factor de tiempo existente en la expresión, o para aleaciones con endurecimiento por dispersión.

Es importante mencionar que existen otras modificaciones y parámetros, como el parámetro de Manson-Haferd, que han demostrado ser más aplicables para ciertos tipos de aceros, como los aceros al 9%Cr, que el propio Larson-Miller.

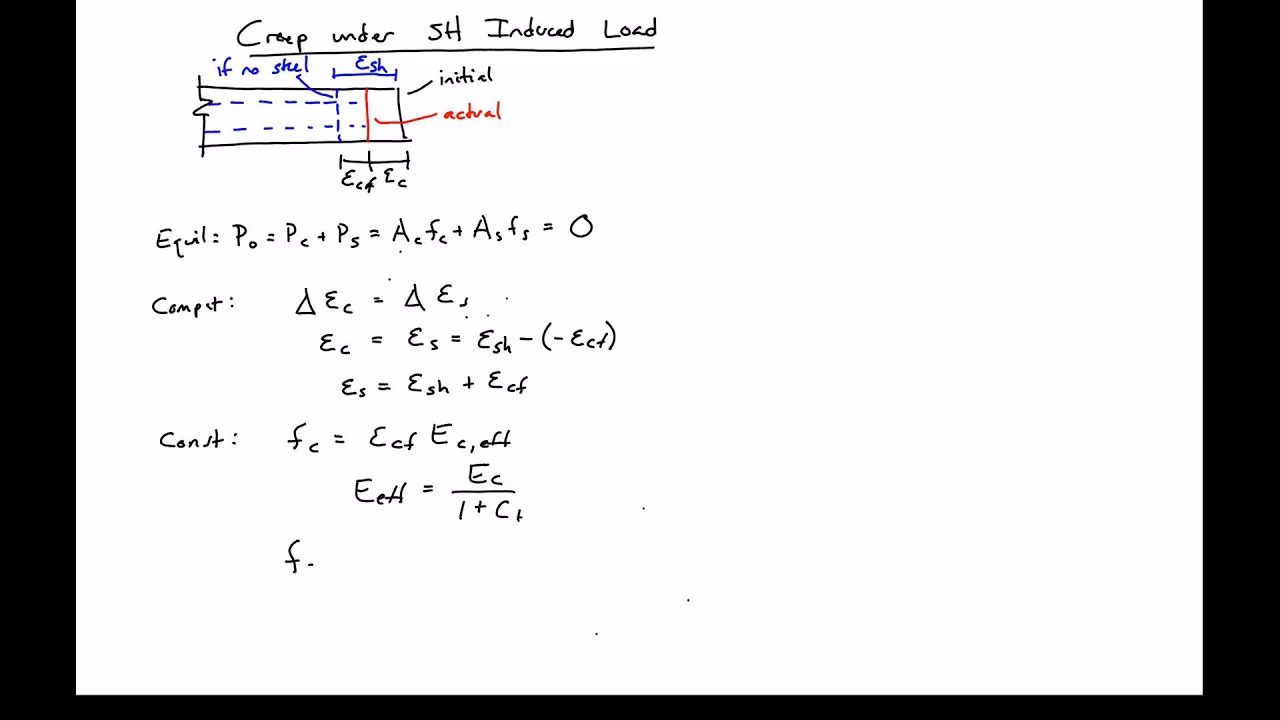

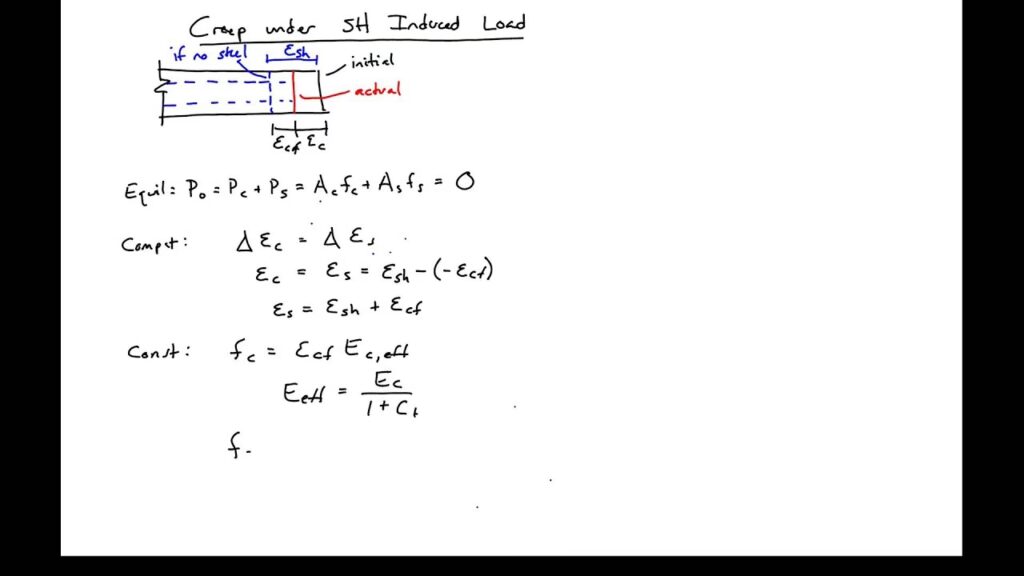

¿Cuál es la Temperatura de Creep?

No existe una única "temperatura de creep" definida como un valor fijo universal. Más bien, se refiere al rango de temperaturas o al umbral a partir del cual el fenómeno del creep se vuelve significativo y debe ser considerado en el diseño y operación de los materiales. Como se mencionó, este umbral suele ser aproximadamente el 30-40% de la temperatura de fusión absoluta del material. Por ejemplo, para muchos aceros, esto se traduce en temperaturas por encima de los 400-500°C. Para aleaciones con puntos de fusión más altos, la temperatura de creep relevante también será más alta.

La "temperatura de creep" es, por lo tanto, un concepto que indica el inicio de un régimen de operación donde la deformación dependiente del tiempo bajo carga constante ya no es despreciable. Es en este régimen donde los parámetros como el de Larson-Miller se vuelven herramientas indispensables para la predicción de vida útil y la prevención de fallas.

Evaluación de Daños por Creep: El Papel de INSPECT

La evaluación y monitoreo de los daños por creep son esenciales para la gestión de la integridad de los activos industriales. Software especializado como INSPECT facilita enormemente este proceso, especialmente para las evaluaciones de creep de nivel 1 y 2 según la Parte 10 de ciertas normativas.

INSPECT proporciona un medio coherente y eficiente para registrar los historiales de funcionamiento y realizar los cálculos complejos asociados con la evaluación del creep. Sus beneficios clave incluyen:

• Facilidad y Rapidez: Permite realizar evaluaciones de creep de nivel 1 y 2 de manera eficiente.
• Consistencia: Asegura un registro uniforme de los historiales de funcionamiento y los cálculos de los equipos.
• Transparencia de Cálculos: Todos los cálculos se detallan y se acompañan de gráficos asociados, lo que facilita la comprensión y verificación.
• Informes Integrados: Elimina la necesidad de mover manualmente la información entre diferentes programas para crear informes. Su sistema "todo en uno" genera informes detallados y profesionales con un solo clic.
• Flexibilidad de Modelado: Permite modelar y evaluar componentes individuales o recipientes completos según sea necesario, adaptándose a diversas necesidades de inspección.
• Informes Resumen Prácticos: Un informe resumen del creep lista los componentes incluidos junto con las conclusiones aplicables de Aprobado/Suspendido, simplificando la toma de decisiones.
• Múltiples Métodos para Nivel 2: Para las evaluaciones de Nivel 2, están disponibles y pueden ejecutarse simultáneamente métodos como MPC Project Omega, Larson-Miller Minimum y Larson-Miller Average, proporcionando un informe muy completo y robusto.

El uso de herramientas como INSPECT es crucial para la gestión proactiva del riesgo de creep, permitiendo a las empresas anticipar problemas antes de que se conviertan en fallas catastróficas.

Tabla Comparativa: Fases del Creep

Fallas por Creep y su Impacto Industrial: El Caso Ferrybridge C

Las fallas por creep son una preocupación constante en la industria debido a su potencial para causar daños extensos y pérdidas significativas. A diferencia de las fallas por fatiga o sobrecarga instantánea, las fallas por creep son el resultado de una degradación lenta y progresiva que, si no se detecta a tiempo, puede llevar a la ruptura catastrófica de componentes críticos.

Un ejemplo trágico y significativo de falla por creep ocurrió en la Central Eléctrica Ferrybridge C en el Reino Unido, el 1 de noviembre de 1969. Varios tubos de su caldera de alta presión colapsaron repentinamente, provocando un incendio masivo y una interrupción severa en el suministro eléctrico.

Causas del Incidente en Ferrybridge C

• Exposición prolongada: Los tubos de la caldera estuvieron expuestos a temperaturas extremas y presiones constantes durante un período prolongado.
• Deformación progresiva: Los materiales de los tubos sufrieron una deformación progresiva por creep, adelgazándose y acumulando daño interno.
• Falta de monitoreo adecuado: No se detectó a tiempo la degradación acumulada del material, lo que impidió tomar acciones preventivas.

Lecciones Aprendidas

El accidente de Ferrybridge C fue un punto de inflexión. Después de este incidente, se implementaron regulaciones más estrictas sobre la inspección y el mantenimiento de calderas, así como sobre el análisis de creep en componentes de alta temperatura. Esto llevó a una mejora significativa en las prácticas de ingeniería y ayudó a prevenir fallas similares en otras plantas de energía en todo el mundo.

Estrategias de Prevención del Creep y la Ruptura

Prevenir las fallas por creep es fundamental para la seguridad operativa y la economía en cualquier industria que trabaje con altas temperaturas. Las siguientes estrategias son clave:

1. Uso de Materiales Resistentes al Creep

La selección del material es la primera línea de defensa. Se utilizan aleaciones diseñadas específicamente para resistir la deformación a altas temperaturas. Estos incluyen:

• Superaleaciones de níquel y cobalto: Empleadas en turbinas de gas y motores aeronáuticos debido a su excepcional resistencia a altas temperaturas y esfuerzos.
• Aceros ferríticos y martensíticos: Comúnmente utilizados en calderas y tuberías de vapor por su buen equilibrio entre costo y resistencia al creep.
• Carburos refractarios y cerámicas avanzadas: En componentes que operan a las temperaturas más extremas, donde los metales tradicionales no son adecuados.

2. Inspección y Monitoreo Predictivo

La vigilancia constante es vital para detectar el daño por creep antes de que sea crítico:

• Ensayos No Destructivos (END): Técnicas como radiografías, ultrasonidos y partículas magnéticas se utilizan para detectar grietas internas o superficiales, cavidades y otras anomalías.
• Medición de espesores: El monitoreo regular del espesor de las paredes en tuberías y calderas ayuda a identificar el adelgazamiento causado por la deformación por creep.
• Monitoreo de temperatura y presión: El uso de sensores en tiempo real permite asegurar que los equipos operan dentro de los parámetros de diseño seguros, evitando condiciones que aceleren el creep.

3. Diseño y Operación Óptimos

Un diseño cuidadoso y una operación consciente pueden minimizar el riesgo de creep:

• Evitar esfuerzos innecesarios: El diseño estructural debe minimizar las concentraciones de esfuerzo en áreas críticas, distribuyendo la carga de manera uniforme.
• Ciclos de enfriamiento controlado: Implementar procedimientos que eviten cambios bruscos de temperatura, lo que podría inducir tensiones térmicas que interactúen con el creep.

4. Implementación de Software de Gestión de Mantenimiento (CMMS)

Las plataformas modernas de gestión de mantenimiento, como EasyMaint (mencionada en el material original), son herramientas indispensables para la gestión del creep. Permiten:

• Programar inspecciones regulares en equipos críticos, asegurando que no se pasen por alto.
• Registrar mediciones y tendencias de deformación a lo largo del tiempo, facilitando el análisis predictivo.
• Detectar puntos de riesgo antes de que se conviertan en una falla catastrófica, permitiendo intervenciones oportunas y planificadas.

El creep es un fenómeno complejo y un desafío significativo en industrias donde los materiales operan a temperaturas elevadas durante largos períodos. Su impacto puede ser devastador si no se detecta y gestiona adecuadamente, como lo demuestran los casos históricos de fallas en centrales eléctricas y refinerías. Sin embargo, con una selección adecuada de materiales, un monitoreo predictivo riguroso y la implementación de software de gestión de mantenimiento, es posible minimizar los riesgos y garantizar la seguridad operativa y la longevidad de los equipos industriales.

Preguntas Frecuentes sobre el Creep

¿Cuál es la diferencia entre creep y fatiga?

La fatiga es la falla de un material bajo cargas cíclicas o fluctuantes, generalmente a temperaturas por debajo del punto donde el creep es significativo. El creep, por otro lado, es la deformación progresiva bajo una carga constante y sostenida a temperaturas elevadas. Mientras que la fatiga implica ciclos de esfuerzo, el creep se desarrolla con el tiempo bajo esfuerzo continuo.

¿Todos los materiales sufren creep?

Teóricamente, todos los materiales pueden sufrir creep si se someten a una carga constante a una temperatura suficientemente alta (generalmente por encima del 30-40% de su temperatura de fusión absoluta). Sin embargo, la velocidad y la magnitud del creep varían drásticamente entre diferentes tipos de materiales. Es más pronunciado y preocupante en metales y aleaciones utilizados en aplicaciones de alta temperatura.

¿Cómo se detecta el creep en equipos industriales?

La detección del creep se realiza mediante inspecciones periódicas que incluyen ensayos no destructivos (END) como ultrasonidos para buscar cavidades internas y grietas, mediciones de espesor para detectar adelgazamiento, y monitoreo de la deformación superficial. El análisis del historial de operación (temperatura, tiempo, carga) es crucial, a menudo asistido por software especializado como INSPECT.

¿Qué es la vida remanente por creep?

La vida remanente por creep se refiere al tiempo adicional que se espera que un componente pueda operar de forma segura antes de que falle por creep, dada su condición actual y su historial de exposición. Se calcula utilizando modelos de daño por creep y datos de materiales, a menudo extrapolando a partir de los parámetros de Larson-Miller y otras curvas de creep.

¿Por qué es tan peligroso el creep?

El creep es peligroso porque es un proceso de degradación silencioso y gradual. La deformación se acumula lentamente sin signos externos obvios hasta que el daño es severo. Cuando ocurre la falla, puede ser catastrófica, llevando a explosiones, incendios, pérdida de vidas, daños a la propiedad y paradas de producción costosas. Su naturaleza dependiente del tiempo y la temperatura lo hace un desafío de ingeniería crucial en industrias de alta temperatura.
