Guía Completa para el Cálculo de Correas de Transmisión

Las correas de transmisión son componentes fundamentales en una vasta gama de maquinaria, desde vehículos hasta equipos industriales pesados. Su función principal es transferir potencia de un punto a otro, garantizando un funcionamiento suave y eficiente. Sin embargo, para que cumplan su cometido de manera óptima y prolonguen su vida útil, es crucial comprender y aplicar los cálculos correctos para su selección, instalación y mantenimiento. Una correa mal dimensionada o con una tensión inadecuada puede llevar a una pérdida de eficiencia, desgaste prematuro, vibraciones excesivas e incluso fallos catastróficos. En este artículo, desglosaremos los conceptos esenciales y las fórmulas prácticas para calcular las propiedades clave de las correas, proporcionándote las herramientas necesarias para asegurar la fiabilidad de tus sistemas.

¿Cómo saber los PK de una correa?

Cuando hablamos de los 'PK' de una correa, nos referimos a un tipo específico de correa de transmisión: las correas poli-V o multi-ranuradas. La designación 'PK' es un estándar de perfil que indica que la correa tiene un perfil en forma de 'V' con múltiples nervios longitudinales. Estas correas son muy comunes en aplicaciones automotrices e industriales ligeras debido a su capacidad para transmitir potencia en espacios reducidos y su flexibilidad. La letra 'P' se refiere a 'Poli' o 'Multi-V', y la 'K' es una designación de perfil de ranura estándar según la norma SAE J1459 o DIN 7867, que define las dimensiones de los nervios y las ranuras.

Para saber si una correa es de perfil PK y cuáles son sus características exactas, debes seguir estos pasos:

1. Inspección Visual: Las correas PK se distinguen por tener múltiples ranuras longitudinales en su superficie interior, a diferencia de las correas trapezoidales (V-belts) que tienen una sola sección en V, o las correas dentadas (timing belts) que tienen dientes transversales.
2. Marcajes en la Correa: La mayoría de las correas tienen impreso en su superficie exterior información relevante. Busca una designación que incluya 'PK' seguida de un número. Por ejemplo, '6PK1230' indicaría que es una correa de perfil PK, con 6 nervios, y una longitud efectiva de 1230 milímetros. El número de nervios es crucial, ya que debe coincidir con el número de ranuras en las poleas.
3. Medición: Si los marcajes no son legibles, puedes medir la longitud total de la correa (si está fuera del sistema) y contar el número de nervios. La longitud suele expresarse en milímetros.
4. Catálogos y Referencias: Si estás reemplazando una correa, consulta el manual del equipo o vehículo, o los catálogos de fabricantes de correas. Estos recursos proporcionan tablas de equivalencia y especificaciones detalladas para cada perfil y longitud.

Es importante destacar que existen otros perfiles de correas multi-ranuradas, como PJ, PL y PM, que varían en el espaciado y tamaño de los nervios. El perfil PK es el más común para muchas aplicaciones de potencia media.

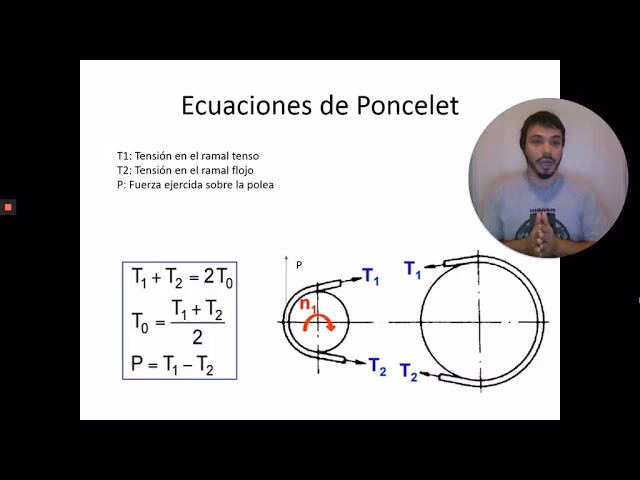

¿Cómo calcular la deflexión de una correa?

La deflexión de una correa es una medida de su tensión. Una tensión correcta es vital para el rendimiento y la durabilidad de la correa. Una correa demasiado floja puede patinar, perder eficiencia y generar calor, mientras que una correa demasiado tensa puede sobrecargar los rodamientos de las poleas, generar vibraciones excesivas y acortar drásticamente la vida útil de la correa y los componentes adyacentes.

La deflexión se calcula aplicando una fuerza específica en el punto medio del tramo libre de la correa y midiendo cuánto se desplaza. La información proporcionada sugiere una regla práctica para la longitud de deflexión:

Longitud de Deflexión (DF) = Tramo Libre (TL) x 16

Donde:

• DF es la longitud de deflexión en milímetros (mm).
• TL es la longitud del tramo libre de la correa en metros (m). El tramo libre es la distancia entre los centros de las poleas sin que la correa esté en contacto con otras poleas o guías.

Ejemplo práctico:

Si el tramo libre (TL) de una correa es de 1.5 metros, la longitud de deflexión (DF) se calculará así:

DF = 1.5 m * 16 = 24 mm

Esto significa que, al aplicar la fuerza recomendada (que generalmente se especifica en tablas de fabricantes o manuales de equipo), la correa debería desviarse 24 mm desde su posición original.

Métodos de Medición de la Deflexión:

1. Método de la Regla y Dinamómetro: Es el método más común. Se utiliza una regla para medir el tramo libre y marcar el punto medio. Luego, con un dinamómetro (medidor de tensión de correa), se aplica una fuerza perpendicular en el punto medio hasta que la deflexión deseada se alcance o se mida la fuerza para una deflexión estándar. Este método requiere conocer la fuerza recomendada por el fabricante.
2. Medidores de Tensión Ultrasónicos: Son dispositivos electrónicos que miden la frecuencia de vibración de la correa y la convierten en una lectura de tensión. Son muy precisos y no requieren contacto directo con la correa una vez que se han programado los parámetros de la correa.

Es crucial que la fuerza aplicada para medir la deflexión sea la recomendada por el fabricante de la correa o del equipo, ya que el factor '16' es una guía general y la tensión óptima puede variar según el tipo de correa, la aplicación y la potencia a transmitir.

¿Cómo calcular la longitud de una correa?

El cálculo de la longitud de una correa es fundamental para su reemplazo o para el diseño de nuevos sistemas de transmisión. La metodología varía ligeramente dependiendo del tipo de correa, siendo más directa para las correas dentadas (sincrónicas o de tiempo) y más compleja para las correas en V o planas en sistemas con múltiples poleas.

Cálculo para Correas Dentadas (Sincrónicas):

Para las correas dentadas, la longitud se calcula directamente a partir de su paso y el número total de dientes. El paso de la correa es la distancia entre el centro de dos dientes consecutivos.

Longitud de la Correa = Paso de la Correa × Número de Dientes

Ejemplo:

Si el paso de una correa es de 8 mm y tiene un total de 30 dientes, la longitud de la correa será:

Longitud = 8 mm/diente × 30 dientes = 240 mm

Esta es la longitud de paso de la correa, que es la medida más crítica para las correas dentadas, ya que asegura el engranaje preciso con las poleas dentadas.

Cálculo para Correas en V o Planas (en sistemas con dos poleas):

Cuando se trata de sistemas con dos poleas, la longitud de la correa (L) se puede aproximar con la siguiente fórmula, considerando los diámetros de las poleas y la distancia entre sus centros:

L ≈ 2C + (π/2) * (D1 + D2) + (D2 - D1)² / (4C)

Donde:

• L es la longitud de la correa.
• C es la distancia entre los centros de las poleas.
• D1 es el diámetro de la polea más grande.
• D2 es el diámetro de la polea más pequeña.

Es importante utilizar las mismas unidades (ej. milímetros) para todos los valores. Esta fórmula es una aproximación y funciona mejor cuando la distancia entre centros es significativamente mayor que la diferencia de diámetros. Para sistemas complejos con múltiples poleas, se suelen usar programas de diseño asistido por computadora (CAD) o herramientas de cálculo específicas de los fabricantes.

Medición de la Longitud de una Correa Existente:

Si necesitas reemplazar una correa y no tienes las especificaciones, puedes medirla:

1. Medición Directa (correa abierta): Si la correa se puede quitar y abrir, se puede medir su longitud total con una cinta métrica.
2. Medición con Cuerda o Cinta: En correas cerradas, se puede pasar una cuerda fina o una cinta métrica flexible por el exterior de la correa mientras está montada, o alrededor de las poleas en su trayectoria.
3. Marca y Rodaje: Haz una marca en la correa y en una polea. Gira la polea hasta que la marca de la correa vuelva a la marca de la polea, midiendo la circunferencia de la polea y contando el número de vueltas. Esto es más preciso para correas dentadas.

¿Cómo calcular las RPM de una polea?

El cálculo de las Revoluciones Por Minuto (RPM) de una polea en un sistema de transmisión es fundamental para determinar las velocidades de los componentes impulsados y asegurar que el sistema opere a las velocidades de diseño. La relación entre las RPM de las poleas en un sistema de transmisión por correa se basa en la relación de sus diámetros (o número de dientes en el caso de correas dentadas).

La premisa es que la velocidad lineal de la correa es constante a lo largo de todo el sistema (asumiendo que no hay deslizamiento). Por lo tanto, el producto de las RPM de una polea y su diámetro (o número de dientes) debe ser igual para ambas poleas en un par.

RPM1 × D1 = RPM2 × D2

Donde:

• RPM1 es la velocidad en RPM de la polea impulsora (motriz).
• D1 es el diámetro de la polea impulsora.
• RPM2 es la velocidad en RPM de la polea impulsada (conducida).
• D2 es el diámetro de la polea impulsada.

A partir de esta fórmula, podemos despejar cualquier variable que necesitemos calcular:

• Para calcular las RPM de la polea impulsada (RPM2):
  RPM2 = (RPM1 × D1) / D2
• Para calcular las RPM de la polea impulsora (RPM1):
  RPM1 = (RPM2 × D2) / D1
• Para calcular el diámetro de la polea impulsada (D2) para una RPM deseada:
  D2 = (RPM1 × D1) / RPM2
• Para calcular el diámetro de la polea impulsora (D1) para una RPM deseada:
  D1 = (RPM2 × D2) / RPM1

Es importante utilizar la misma unidad de medida para los diámetros (ej. milímetros o pulgadas).

Ejemplo práctico:

Supongamos que tienes un motor con una polea impulsora (D1) de 100 mm de diámetro que gira a 1750 RPM (RPM1). Quieres saber las RPM de una polea impulsada (D2) de 250 mm de diámetro.

RPM2 = (1750 RPM × 100 mm) / 250 mm
RPM2 = 175000 / 250
RPM2 = 700 RPM

Esto demuestra que, si la polea impulsada es más grande que la impulsora, las RPM de la polea impulsada serán menores. Si la polea impulsada fuera más pequeña, sus RPM serían mayores.

Para correas dentadas, se puede sustituir el diámetro por el número de dientes de la polea, ya que la relación es directamente proporcional al número de dientes que engranan con la correa.

RPM1 × Z1 = RPM2 × Z2 (donde Z es el número de dientes)

Tipos de Correas y su Importancia en los Cálculos

Comprender los diferentes tipos de correas es crucial, ya que los métodos de cálculo y las consideraciones de diseño varían significativamente. Aquí una breve descripción:

• Correas Trapezoidales (V-Belts): Son las más comunes. Su forma de 'V' se acuña en las ranuras de las poleas, aumentando la fricción. Son ideales para altas cargas y absorción de choques. Su longitud se refiere a la longitud de paso o efectiva.
• Correas Planas: Las más antiguas. Requieren alta tensión y son propensas al deslizamiento, pero son eficientes en transmisiones largas y finas.
• Correas Dentadas (Sincrónicas o de Tiempo): Tienen dientes que engranan con las poleas dentadas, eliminando el deslizamiento. Son precisas para aplicaciones de posicionamiento y sincronización. Su longitud se define por el paso y el número de dientes.
• Correas Multi-ranuradas (Poli-V o PK): Combinan la flexibilidad de las correas planas con la capacidad de agarre de las V-belts. Permiten poleas de menor diámetro y son ideales para transmisiones compactas y de alta velocidad. El perfil PK es uno de ellos, como ya se mencionó.

La elección del tipo de correa afectará directamente la precisión de los cálculos de longitud y la importancia de la deflexión para el rendimiento. Por ejemplo, en correas dentadas, la deflexión se controla más por la holgura que por la tensión, ya que el engranaje es lo primordial.

La Importancia de Cálculos Precisos y Mantenimiento

Realizar cálculos precisos para las correas no es solo un ejercicio teórico; es una práctica esencial para la eficiencia, la seguridad y la longevidad de cualquier sistema mecánico. Una correa seleccionada o instalada incorrectamente puede llevar a:

• Pérdida de Potencia: El deslizamiento por tensión insuficiente reduce la energía transmitida.
• Desgaste Prematuro: La tensión excesiva o insuficiente, la desalineación o el uso de una correa del tamaño incorrecto acortan drásticamente la vida útil de la correa y de los rodamientos.
• Ruidos y Vibraciones: Un sistema desequilibrado o una correa floja pueden generar ruidos molestos y vibraciones dañinas para otros componentes.
• Fallos Catastróficos: En el peor de los casos, una correa puede romperse inesperadamente, causando daños mayores a la maquinaria, tiempos de inactividad costosos y, en entornos industriales, riesgos de seguridad para el personal.

El mantenimiento regular, que incluye la revisión periódica de la tensión (deflexión) y la alineación de las poleas, es tan importante como el cálculo inicial. Utilizar herramientas adecuadas para la medición de tensión y alineación puede marcar una gran diferencia en la fiabilidad de tus operaciones.

Tabla Comparativa de Perfiles de Correas Poli-V (Multi-Ranuradas)

Aunque el perfil PK es el más común, es útil conocer las diferencias entre los perfiles de correas multi-ranuradas, ya que cada uno está diseñado para diferentes rangos de potencia y aplicaciones.

Como se observa, el espaciado y la altura de los nervios aumentan con la capacidad de transmisión de potencia del perfil.

Preguntas Frecuentes (FAQ)

¿Qué pasa si la correa está demasiado tensa?

Una correa excesivamente tensa somete a una carga excesiva a los rodamientos de las poleas y del eje, lo que puede provocar un desgaste prematuro, sobrecalentamiento y fallo de los rodamientos. También puede causar una tensión excesiva en la propia correa, lo que lleva a la fatiga del material, agrietamiento y una vida útil reducida.

¿Qué pasa si la correa está demasiado floja?

Una correa floja puede deslizarse sobre las poleas, lo que resulta en una pérdida de potencia transmitida y una reducción de la eficiencia. El deslizamiento genera calor, lo que puede endurecer y agrietar la correa. También puede causar vibraciones, ruidos (chirridos) y un desgaste irregular de la correa y las ranuras de la polea.

¿Con qué frecuencia debo revisar la tensión de la correa?

La frecuencia de revisión depende de la aplicación, el entorno operativo y las recomendaciones del fabricante. En general, se recomienda una inspección inicial después de las primeras horas de funcionamiento de una correa nueva (rodaje), y luego periódicamente (mensual, trimestral o anualmente) según el uso. Las aplicaciones de alta carga, alta velocidad o entornos con cambios de temperatura frecuentes pueden requerir revisiones más frecuentes.

¿Cómo sé cuándo reemplazar una correa?

Se debe reemplazar una correa si presenta signos de desgaste como grietas (transversales o longitudinales), deshilachado, endurecimiento, vidriado (superficie brillante y lisa por deslizamiento), pérdida de material, o si no mantiene la tensión adecuada incluso después de un ajuste. También es aconsejable reemplazar las correas como parte de un programa de mantenimiento preventivo, siguiendo las horas de servicio o el kilometraje recomendado por el fabricante del equipo.

¿Se aplican estos cálculos a todos los tipos de correas?

Los principios generales de la relación de velocidad entre poleas (RPM x Diámetro) son universales. Sin embargo, los cálculos específicos de longitud y deflexión varían según el tipo de correa (trapezoidal, dentada, poli-V, plana). Las correas dentadas, por ejemplo, requieren un cálculo de longitud muy preciso basado en el paso y el número de dientes, y su 'tensión' se refiere más a la holgura adecuada para un engranaje sin salto.

En conclusión, dominar los cálculos de las correas de transmisión es una habilidad invaluable para cualquier profesional de la mecánica o entusiasta. Al aplicar correctamente estas fórmulas y comprender la importancia de cada parámetro, no solo asegurarás el funcionamiento óptimo de tu maquinaria, sino que también prolongarás la vida útil de sus componentes, reducirás costos de mantenimiento y mejorarás la fiabilidad general de tus sistemas. Recuerda que la teoría es tan importante como la práctica; siempre verifica tus cálculos con las especificaciones del fabricante y realiza inspecciones regulares para mantener tus transmisiones en perfecto estado.
