Calculando la Normal de una Esfera: Guía Completa

La esfera es una de las figuras geométricas más fundamentales y omnipresentes, tanto en la naturaleza como en el diseño y la ingeniería. Desde las burbujas de jabón hasta los planetas, su forma perfecta encierra propiedades matemáticas fascinantes. Sin embargo, para interactuar con esta superficie en aplicaciones más avanzadas, como los gráficos por computadora, la simulación física o incluso la robótica, es crucial entender un concepto: el vector normal. Este vector, que actúa como una brújula de la superficie en cada uno de sus puntos, nos indica la dirección “hacia afuera” o perpendicular a la superficie en un punto específico. Calcularlo es un paso esencial para comprender cómo la luz interactúa con una superficie esférica, cómo rebotan los objetos o cómo se distribuyen las fuerzas.

En este artículo, desglosaremos paso a paso el proceso para calcular el vector normal de una esfera, partiendo de su ecuación fundamental. Abordaremos el poder del gradiente, la simplicidad de la interpretación geométrica y cómo obtener un vector normal unitario, que es a menudo lo que se necesita en la práctica. Prepárate para sumergirte en el fascinante mundo de la geometría tridimensional y descubrir cómo una herramienta matemática aparentemente simple puede desbloquear un sinfín de aplicaciones.

La Ecuación Fundamental de la Esfera

Para empezar, necesitamos definir nuestra esfera matemáticamente. En un sistema de coordenadas cartesianas tridimensional, la ecuación de una esfera con centro en un punto A(a₁, a₂, a₃) y con un radio R se expresa de la siguiente manera:

(x - a1)2 + (y - a2)2 + (z - a3)2 = R2

Esta ecuación describe todos los puntos (x, y, z) en el espacio que se encuentran a una distancia R del centro (a₁, a₂, a₃). Si el centro de la esfera coincide con el origen del sistema de coordenadas (es decir, a₁=0, a₂=0, a₃=0), la ecuación se simplifica a:

x2 + y2 + z2 = R2

Esta es la base sobre la cual construiremos nuestro cálculo del vector normal. Es importante entender que esta ecuación define la superficie de la esfera, no su volumen interior. Cada punto (x, y, z) que satisface esta ecuación es un punto que reside en la cáscara externa de la esfera.

¿Qué es un Vector Normal a una Superficie?

Antes de sumergirnos en los cálculos específicos para la esfera, es fundamental comprender qué es un vector normal en el contexto de cualquier superficie tridimensional. Un vector normal a una superficie en un punto dado es, por definición, un vector que es perpendicular a la superficie en ese punto. Imagina que la superficie es una lámina delgada; el vector normal sería como una aguja que atraviesa esa lámina de forma recta, formando un ángulo de 90 grados con cualquier línea o vector que se encuentre en el plano tangente a la superficie en ese punto.

En términos más formales, si tenemos una superficie definida por una función implícita F(x, y, z) = 0, el vector normal a esa superficie en cualquier punto (x, y, z) se puede obtener calculando el gradiente de la función F. El gradiente, denotado como ∇F, es un operador vectorial que nos da un vector cuyas componentes son las derivadas parciales de la función con respecto a cada una de las variables (x, y, z).

∇F = (∂F/∂x, ∂F/∂y, ∂F/∂z)

Este concepto es crucial porque el gradiente de una función escalar siempre apunta en la dirección de mayor cambio de la función, y para una superficie definida implícitamente, esta dirección de mayor cambio es precisamente perpendicular a la superficie misma. Por lo tanto, el gradiente nos proporciona de manera directa el vector normal a la superficie.

El Gradiente como Herramienta para la Normal de la Esfera

Ahora aplicaremos el concepto del gradiente a nuestra ecuación de la esfera. Primero, reescribimos la ecuación de la esfera de la forma F(x, y, z) = 0:

F(x, y, z) = (x - a1)2 + (y - a2)2 + (z - a3)2 - R2 = 0

Una vez que tenemos nuestra función F(x, y, z), el siguiente paso es calcular sus derivadas parciales con respecto a x, y y z. Recuerda que a₁, a₂, a₃ y R son constantes, ya que definen el centro y el radio de la esfera específica:

• Derivada parcial con respecto a x (∂F/∂x):
  ∂/∂x [(x - a1)2 + (y - a2)2 + (z - a3)2 - R2]
  Aplicando la regla de la cadena para (x - a₁)² y notando que los otros términos son constantes con respecto a x, obtenemos:
  ∂F/∂x = 2(x - a1)
• Derivada parcial con respecto a y (∂F/∂y):
  De manera similar:
  ∂F/∂y = 2(y - a2)
• Derivada parcial con respecto a z (∂F/∂z):
  Y finalmente:
  ∂F/∂z = 2(z - a3)

Por lo tanto, el vector normal n a la superficie de la esfera en cualquier punto (x, y, z) se define como el gradiente de F:

n = ∇F = (2(x - a1), 2(y - a2), 2(z - a3))

Este vector n es el vector normal en el punto (x, y, z) de la superficie de la esfera. Es importante notar que si el centro de la esfera es el origen (0,0,0), el vector normal se simplifica a n = (2x, 2y, 2z).

Interpretación Geométrica: La Simplicidad de la Esfera

El resultado del cálculo del gradiente para la esfera tiene una interpretación geométrica muy intuitiva y elegante. Observa el vector normal que obtuvimos:

n = (2(x - a1), 2(y - a2), 2(z - a3))

Podemos factorizar el 2 de este vector, lo que nos da:

n = 2 * (x - a1, y - a2, z - a3)

El vector (x - a1, y - a2, z - a3) es precisamente el vector que va desde el centro de la esfera (a₁, a₂, a₃) hasta el punto (x, y, z) en la superficie de la esfera. Este vector es, por definición, el vector de radio de la esfera en ese punto.

Por la propia naturaleza de una esfera, cualquier radio es perpendicular a la superficie de la esfera en el punto donde toca la superficie. Piensa en un alambre que sale del centro de la esfera y atraviesa su superficie: ese alambre siempre será perpendicular a la superficie en el punto de salida. Por lo tanto, el vector normal de una esfera en cualquier punto de su superficie es simplemente el vector que apunta directamente desde el centro de la esfera hacia ese punto. El factor de 2 en el cálculo del gradiente es solo un escalar que afecta la magnitud del vector, pero no su dirección, que es lo que nos interesa para la normal.

Esta característica hace que la esfera sea una de las superficies más sencillas para determinar su normal, a diferencia de otras geometrías más complejas donde el cálculo puede ser menos intuitivo.

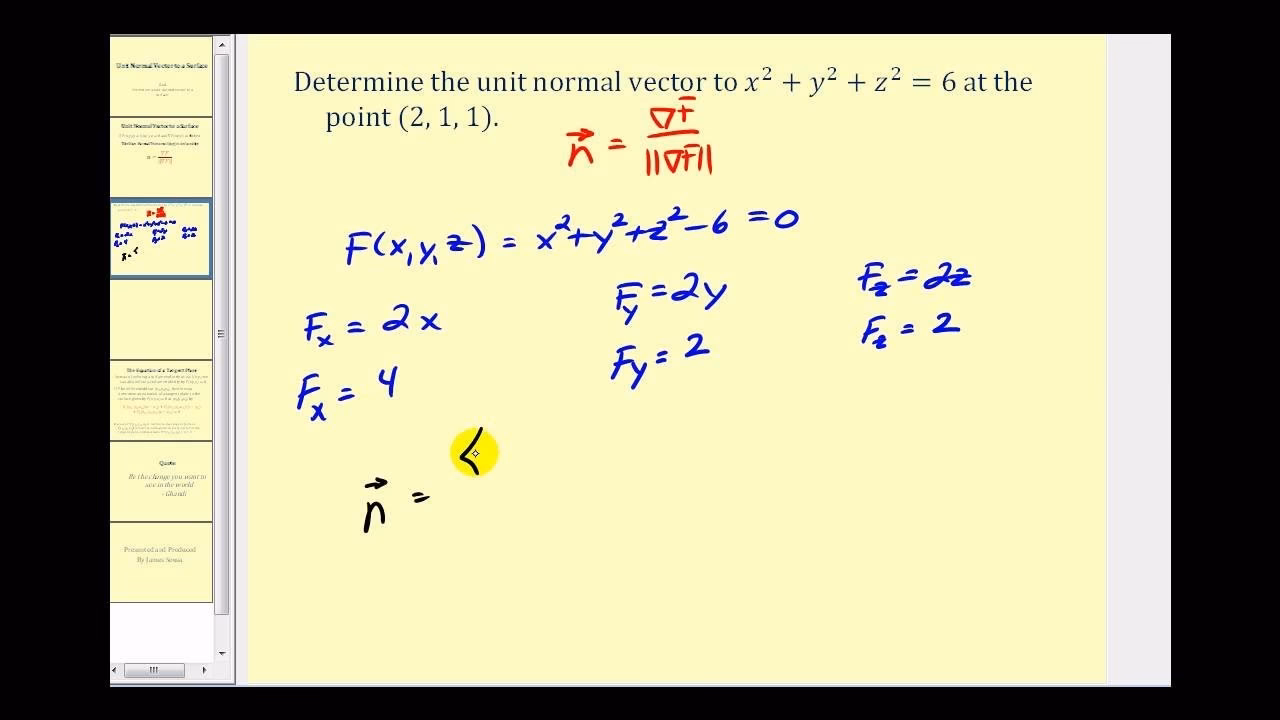

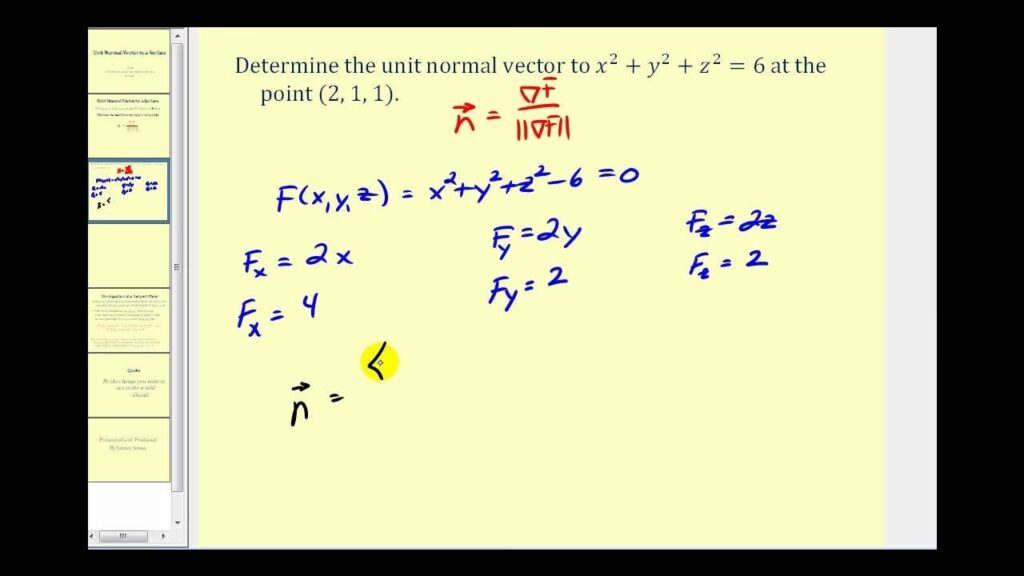

Normalización: Obtener el Vector Normal Unitario

En muchas aplicaciones prácticas, no solo necesitamos la dirección del vector normal, sino también que su magnitud sea igual a uno. A esto se le conoce como el vector normal unitario. Un vector unitario es útil porque proporciona una dirección pura, sin importar la escala, lo que simplifica cálculos posteriores, especialmente en gráficos por computadora para iluminación y sombreado, donde solo nos interesa la orientación de la superficie.

Para normalizar un vector, lo dividimos por su propia magnitud (o longitud). La magnitud de un vector v = (v_x, v_y, v_z) se calcula como:

||v|| = √(vx2 + vy2 + vz2)

Aplicando esto a nuestro vector normal n = (2(x - a₁), 2(y - a₂), 2(z - a₃)):

||n|| = √((2(x - a1))2 + (2(y - a2))2 + (2(z - a3))2)
||n|| = √(4(x - a1)2 + 4(y - a2)2 + 4(z - a3)2)
||n|| = √(4 * [(x - a1)2 + (y - a2)2 + (z - a3)2])

Recordemos que por la ecuación de la esfera, (x - a1)2 + (y - a2)2 + (z - a3)2 = R2. Sustituyendo esto en la expresión de la magnitud:

||n|| = √(4 * R2)
||n|| = 2R

Ahora, para obtener el vector normal unitario û, dividimos n por su magnitud 2R:

û = n / ||n|| = (2(x - a1), 2(y - a2), 2(z - a3)) / (2R)
û = ((x - a1)/R, (y - a2)/R, (z - a3)/R)

Este es el vector normal unitario de la esfera en el punto (x, y, z). Es simplemente el vector de posición desde el centro de la esfera hasta el punto en la superficie, dividido por el radio. Este vector siempre tendrá una magnitud de 1 y apuntará directamente hacia afuera desde el centro de la esfera.

Aplicaciones Prácticas del Vector Normal

El cálculo del vector normal de una superficie, y en particular de una esfera, es un concepto fundamental con amplias aplicaciones en diversos campos:

• Gráficos por Computadora: Es indispensable para la iluminación y el sombreado de objetos 3D. La forma en que la luz rebota en una superficie (reflexión especular o difusa) depende directamente del ángulo entre el vector de luz y el vector normal de la superficie en cada punto. Sin normales, los objetos se verían planos y sin volumen.
• Física y Simulación: En simulaciones de colisiones, el vector normal en el punto de contacto es crucial para determinar la dirección de las fuerzas de reacción y cómo rebotarán los objetos. También es fundamental en el estudio de campos (eléctricos, gravitacionales) que atraviesan superficies, como en el cálculo del flujo.
• Robótica y Visión por Computadora: Los robots que interactúan con su entorno o los sistemas de visión que intentan reconstruir formas 3D a menudo necesitan calcular las normales de las superficies para entender su orientación y permitir una interacción adecuada.
• Ingeniería y Diseño: En el diseño de productos y superficies, las normales ayudan a analizar la curvatura, la suavidad y la dirección de crecimiento de un material, lo cual es vital en la fabricación y el control de calidad.

Comprender cómo calcular y utilizar el vector normal es una habilidad matemática valiosa que abre las puertas a la creación y análisis de mundos tridimensionales complejos.

Tabla Comparativa: Normales de Superficies Comunes

Para contextualizar la simplicidad de la normal de una esfera, veamos cómo se compara con el cálculo para otras superficies geométricas comunes, utilizando el método del gradiente para funciones implícitas.

Como se observa en la tabla, la estructura del vector normal para la esfera es muy similar a la de un cilindro con respecto a su eje, reflejando su simetría radial. Para un plano, el vector normal es simplemente el vector de los coeficientes de x, y, z, que es constante para toda la superficie, ya que un plano tiene la misma orientación en todos sus puntos.

Preguntas Frecuentes (FAQ)

¿Qué es la ecuación de una esfera?

La ecuación cartesiana de una esfera con centro (a, b, c) y radio R es (x-a)² + (y-b)² + (z-c)² = R². Esta ecuación define todos los puntos (x, y, z) que están a una distancia R del centro.

¿Por qué el gradiente de F(x,y,z)=0 da el vector normal?

El gradiente de una función escalar F(x,y,z) siempre apunta en la dirección de máximo crecimiento de F. Cuando F(x,y,z)=0 define una superficie, el gradiente en cualquier punto de esa superficie es perpendicular a la tangente de la superficie en ese punto. Por lo tanto, el gradiente nos proporciona el vector normal a la superficie.

¿El vector normal de una esfera apunta siempre "hacia afuera"?

Sí, por convención, cuando se utiliza el método del gradiente con la ecuación de la esfera F(x,y,z) = (x-a)² + (y-b)² + (z-c)² - R² = 0, el vector normal resultante apunta desde el centro de la esfera hacia el exterior de la superficie. Si se usara R² - ((x-a)² + (y-b)² + (z-c)²), el vector apuntaría hacia adentro, pero la convención estándar es hacia afuera.

¿Es diferente el cálculo si la esfera está centrada en el origen?

No, el método de cálculo es el mismo. Si la esfera está centrada en el origen, simplemente los valores a₁, a₂ y a₃ serán cero. Esto simplifica la ecuación de la esfera a x² + y² + z² = R² y el vector normal a (2x, 2y, 2z), y el vector normal unitario a (x/R, y/R, z/R).

¿Se puede calcular la normal de una esfera utilizando ecuaciones paramétricas?

Sí, es posible calcular la normal de una esfera utilizando sus ecuaciones paramétricas (por ejemplo, coordenadas esféricas). Para ello, se calcularían dos vectores tangentes a la superficie en el punto deseado (derivando con respecto a los parámetros angulares) y luego se obtendría el producto cruz de estos dos vectores tangentes. El resultado de este producto cruz es un vector perpendicular a ambos, es decir, el vector normal. Aunque es un método válido, el enfoque del gradiente para la ecuación cartesiana implícita suele ser más directo para la esfera.

Conclusión

Calcular el vector normal de una esfera es un proceso sorprendentemente sencillo una vez que se comprende el papel del gradiente y la naturaleza geométrica de esta forma perfecta. Hemos visto cómo, a partir de la ecuación cartesiana de la esfera, se pueden derivar las componentes del vector normal en cualquier punto de su superficie. La belleza de este cálculo radica en que el vector normal es simplemente una versión escalada del vector que va desde el centro de la esfera hasta el punto en cuestión, una manifestación de la simetría radial inherente a la esfera.

Ya sea para simular el comportamiento de la luz en un objeto esférico, determinar la dirección de una fuerza de contacto o simplemente para una mejor comprensión de la geometría tridimensional, el conocimiento del vector normal de una esfera es una herramienta esencial. Su simplicidad y su utilidad lo convierten en un concepto fundamental en el vasto campo de las matemáticas aplicadas y la física.
