Pararrayos: Cuándo y Por Qué Son Indispensables

La majestuosidad de la naturaleza a menudo nos sorprende, pero también nos recuerda su inmenso poder. Las tormentas eléctricas, con sus imponentes rayos, son una de las manifestaciones más impactantes y potencialmente destructivas. Estas descargas eléctricas no solo iluminan el cielo, sino que pueden causar daños catastróficos a edificaciones, infraestructuras, equipos electrónicos y, lo más importante, poner en riesgo la seguridad de las personas. Ante esta fuerza incontrolable, surge una pregunta fundamental: ¿cómo podemos protegernos? La respuesta a menudo reside en un dispositivo ingenioso y vital: el pararrayos. Comprender su función y saber cuándo es indispensable su instalación es crucial en un mundo cada vez más dependiente de la tecnología y la infraestructura.

A lo largo de este artículo, desglosaremos la importancia de los pararrayos, su funcionamiento, las severas consecuencias de no contar con ellos y, de manera crucial, las circunstancias específicas que hacen que su instalación no sea solo una recomendación, sino una obligación y una necesidad imperante para garantizar la seguridad y la continuidad de nuestras actividades.

¿Qué es un Pararrayos y Cómo Funciona?

Un pararrayos es mucho más que una simple punta metálica en el tejado. Es un sistema integral diseñado para ofrecer un camino seguro y preferencial a la inmensa energía de un rayo, conduciéndola directamente a tierra de forma controlada. Su objetivo principal es proteger la estructura donde está instalado y todo lo que contiene, desviando la descarga eléctrica y evitando que cause estragos.

El sistema de un pararrayos se compone de varios elementos clave:

• Sistema de Captación: Generalmente una o varias puntas metálicas ubicadas en el punto más elevado de la estructura. Es el primer punto de contacto del rayo.
• Conductores de Bajada: Cables metálicos de alta conductividad que conectan el sistema de captación con la toma de tierra, guiando la corriente del rayo de forma segura.
• Puesta a Tierra: Un conjunto de electrodos enterrados en el suelo que dispersan la energía del rayo de forma segura, disipándola en la tierra y evitando daños.
• Protectores Contra Sobretensiones: Dispositivos complementarios que salvaguardan los equipos electrónicos internos de las sobretensiones inducidas, incluso si el impacto no es directo.

Cuando una tormenta eléctrica se desarrolla y un rayo se aproxima a una estructura desprotegida, este buscará el camino de menor resistencia para descargar su energía. El pararrayos, al ser un elemento conductor y sobresaliente, actúa como un "cebo" o conductor preferente. Al detectar el campo eléctrico elevado que precede a un rayo, el pararrayos "atrae" la descarga, la capta y la canaliza de manera controlada a través de sus conductores de bajada hasta la red de puesta a tierra. De esta forma, la estructura, sus ocupantes y sus bienes quedan protegidos de un impacto directo y sus devastadoras consecuencias.

Un Poco de Historia: La Genialidad de Franklin

La historia del pararrayos se remonta al 15 de junio de 1752, cuando el célebre científico e inventor Benjamin Franklin realizó un audaz experimento en Filadelfia. Durante una tormenta, Franklin hizo volar una cometa con una estructura metálica, atada a una cuerda de seda que, a su vez, llevaba una llave metálica cerca de su mano. Al observar cómo saltaban chispas eléctricas desde la llave, confirmó que las nubes tenían carga eléctrica y que los rayos eran, en efecto, grandes descargas electrostáticas. Este experimento pionero le permitió comprender que si el "fuego eléctrico" encontraba un conducto metálico en su camino a tierra, se disipaba de forma segura. Un año después, en 1753, Franklin desarrolló el primer pararrayos, conocido como el "pararrayos tipo Franklin", sentando las bases de la protección contra rayos tal como la conocemos hoy.

Las Consecuencias de No Contar con Protección

La ausencia de un sistema de protección contra rayos expone a cualquier estructura a riesgos significativos y potencialmente catastróficos. Las consecuencias pueden ser variadas y de gran alcance:

Daños Estructurales Devastadores

Un impacto directo de un rayo sobre un edificio sin pararrayos puede tener efectos inmediatos y dramáticos. La corriente de un rayo, que puede alcanzar temperaturas extremas (hasta 20.000°C), puede causar agujeros en el tejado, fracturas en los muros, desprendimiento de ladrillos o mampostería, e incluso el colapso parcial o total de la estructura. Además, la ignición de materiales combustibles dentro o sobre el edificio es un riesgo muy alto, lo que puede provocar incendios incontrolables que arrasen con la propiedad.

Destrucción de Equipos y Sistemas Eléctricos

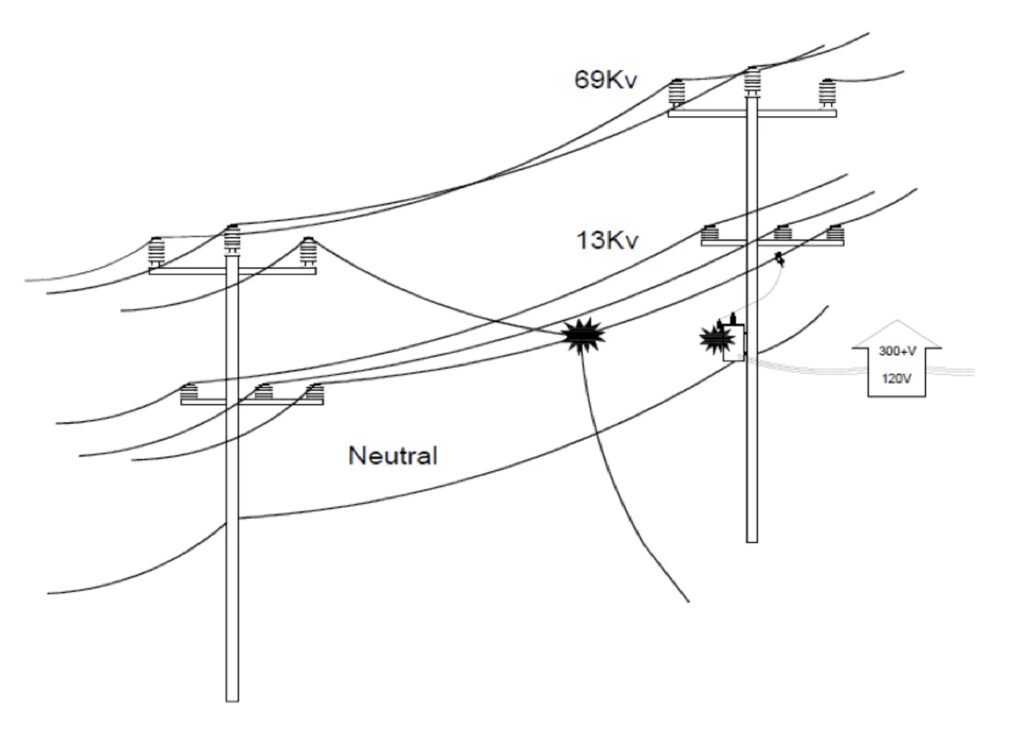

Más allá del daño físico a la estructura, los rayos generan picos de tensión eléctrica extremadamente altos que se propagan a través de las instalaciones. Estos picos, incluso por impactos cercanos (no directos), pueden freír instantáneamente equipos electrónicos sensibles como ordenadores, televisores, electrodomésticos, sistemas de seguridad, maquinaria industrial, y redes de telecomunicaciones. El coste económico de reemplazar o reparar estos equipos es a menudo considerable, y la interrupción de servicios o la pérdida de datos puede tener un impacto aún mayor, especialmente en entornos comerciales o industriales.

Riesgos para la Seguridad Humana y Animal

Los efectos fisiológicos del rayo son una preocupación primordial. Las descargas pueden provocar tensiones de paso y contacto peligrosas en el suelo y en las superficies, que pueden causar electrocución, quemaduras severas, paro cardíaco y daños neurológicos a personas y animales que se encuentren en las proximidades del impacto o en contacto con elementos metálicos conectados a tierra. La protección de vidas es, sin duda, la razón más importante para invertir en un sistema de pararrayos.

Beneficios de Instalar un Pararrayos

La inversión en un sistema de protección contra rayos se traduce en una serie de beneficios invaluables que superan con creces el coste inicial:

• Protección Garantizada: Un pararrayos adecuadamente diseñado, instalado y mantenido ofrece una defensa eficaz contra los impactos directos de los rayos, desviando su energía de forma segura y minimizando el riesgo de daños.
• Reducción Drástica de Riesgos: Al conducir la descarga eléctrica a tierra, se reduce significativamente la probabilidad de incendios, explosiones y daños estructurales, asegurando la integridad del edificio y la seguridad de sus ocupantes.
• Salvaguarda de Equipos y Sistemas: Los protectores contra sobretensiones, parte integral de un sistema completo, protegen los valiosos equipos electrónicos y sistemas eléctricos internos, evitando costosas reparaciones, reemplazos y pérdidas de datos o interrupciones operativas.
• Cumplimiento Normativo: En muchos casos, la instalación de pararrayos es una exigencia legal, especialmente para ciertos tipos de edificaciones. Cumplir con estas normativas evita sanciones y asegura la habitabilidad y funcionalidad del inmueble.
• Tranquilidad y Paz Mental: Saber que tu propiedad y las personas dentro de ella están protegidas contra una de las fuerzas más impredecibles de la naturaleza proporciona una inmensa tranquilidad, tanto para propietarios como para gestores.

¿Cuándo es Necesario Instalar un Pararrayos? Criterios y Normativas

La pregunta clave no es si los rayos son peligrosos, sino cuándo la instalación de un pararrayos se convierte en una necesidad ineludible. La decisión se basa en una combinación de factores de riesgo y normativas específicas, como las establecidas en el Código Técnico de Edificación (CTE) en España, particularmente en su sección SUA/8, dedicada a la seguridad de utilización y accesibilidad.

Evaluación del Riesgo y Factores a Considerar

Antes de decidir si instalar un pararrayos, se debe realizar un análisis de riesgo exhaustivo. Este análisis considera varios factores, incluyendo:

• Frecuencia de Tormentas: Zonas geográficas con alta incidencia de tormentas eléctricas frecuentes tienen un riesgo inherentemente mayor.
• Tipo de Edificación: No es lo mismo una pequeña vivienda rural que un rascacielos o una fábrica.
• Altura de la Estructura: Las edificaciones más altas son más propensas a ser impactadas.
• Naturaleza del Contenido: Si el edificio alberga materiales inflamables, explosivos, equipos de alto valor o datos críticos, el riesgo de consecuencias graves aumenta exponencialmente.
• Número de Ocupantes: Edificaciones con alta afluencia de público representan un mayor riesgo humano en caso de impacto.
• Valor Histórico o Cultural: Monumentos o edificios históricos requieren una protección especial.

Edificaciones Obligadas por el Código Técnico de Edificación (SUA/8)

El CTE establece directrices claras sobre las edificaciones que obligatoriamente deben contar con sistemas de protección contra el rayo. Estas incluyen:

• Edificios de Gran Altura: Dada su prominencia y su mayor exposición a las descargas eléctricas, los edificios que superan una altura determinada por la normativa (que varía según la región y el uso) están obligados a instalar pararrayos. Su altura los convierte en puntos de impacto preferenciales para los rayos.
• Instalaciones Industriales y Comerciales con Riesgo Específico: Aquellas que albergan procesos que puedan generar un riesgo significativo en caso de impacto de rayo. Esto incluye fábricas que manejan materiales inflamables o volátiles, plantas químicas, depósitos de combustible, centrales eléctricas, o instalaciones con maquinaria de gran potencia y valor. La interrupción de la producción o un accidente en estas instalaciones podría tener consecuencias devastadoras.
• Edificaciones con Alta Afluencia de Público: Lugares donde se congrega un gran número de personas, como hospitales, escuelas, universidades, estadios deportivos, centros comerciales, teatros, estaciones de transporte o edificios públicos. La seguridad de los ocupantes es una prioridad máxima, y un sistema de protección contra rayos es esencial para garantizarla en caso de tormenta eléctrica.
• Edificaciones con Servicios Esenciales: Aquellas que, en caso de fallo por un rayo, podrían causar un gran perjuicio social, como centros de datos, centrales de telecomunicaciones o infraestructuras críticas.

Es fundamental consultar a expertos y realizar un estudio técnico para determinar la necesidad específica y el nivel de protección requerido para cada caso.

Pararrayos vs. Protectores Contra Sobretensiones: Una Diferencia Crucial

Es común confundir la función de un pararrayos con la de un protector contra sobretensiones, pero es vital entender que son dispositivos complementarios que cumplen roles distintos en la protección eléctrica de una edificación.

Un pararrayos protege la estructura de un impacto directo, mientras que los protectores contra sobretensiones salvaguardan los dispositivos eléctricos de los picos de tensión que pueden generarse por un impacto cercano del rayo o por otras causas en la red eléctrica, como el encendido de maquinaria pesada. Ambos son necesarios para una protección integral.

¿Cuántos Metros Cubre un Pararrayos? El Radio de Protección

Una de las preguntas más frecuentes al considerar la instalación de un pararrayos es sobre su alcance o "radio de protección". La capacidad de un pararrayos para proteger un área determinada no es un valor fijo, sino que depende de varios factores, incluyendo el tipo de pararrayos, la altura a la que está instalado y el nivel de protección requerido según el análisis de riesgo.

Existen principalmente cuatro sistemas de protección externa reconocidos por las normativas:

• Pararrayos Franklin (Punta Franklin): Es el diseño original. Su radio de protección es limitado y requiere la instalación de múltiples puntas y una densa red de conductores de bajada y tomas de tierra para proteger grandes superficies.
• Jaula de Faraday: Consiste en una red de conductores que cubren toda la superficie de la estructura, creando una "jaula" que desvía el rayo. Es muy efectiva, pero compleja y costosa de instalar en edificios existentes.
• Pararrayos con Dispositivo de Cebado (PDC): Es el tipo más moderno y ampliamente utilizado. Los PDC están diseñados para generar un trazador ascendente de forma anticipada cuando detectan la proximidad de un rayo, aumentando así su radio de protección efectivo en comparación con la Punta Franklin.
• Cables de Guarda: Utilizados principalmente para proteger líneas eléctricas aéreas o grandes extensiones de terreno, como subestaciones.

En el caso del Pararrayos con Dispositivo de Cebado (PDC), su principal ventaja es que proporciona un radio de protección significativamente mayor que los sistemas convencionales. Este radio puede variar dependiendo del modelo específico del PDC, la altura de instalación y el nivel de protección (I, II, III o IV) determinado por el análisis de riesgo. Por ejemplo, un PDC puede ofrecer un radio de protección de hasta 80 metros en el nivel I de protección (el más alto y exigente). Esta característica hace que la instalación de un sistema PDC sea a menudo más sencilla, rápida y económica al requerir menos puntos de captación y, en algunos casos, un único conductor de bajada y una toma de tierra para cubrir grandes áreas.

El diseño y cálculo del radio de protección de un pararrayos deben realizarse por profesionales cualificados, siguiendo estrictamente normativas como la UNE 21186:2011 o el CTE DB-SUA-8, que establecen los procedimientos para determinar el nivel de protección y la selección adecuada del sistema.

Efectos del Rayo: Más Allá del Impacto Directo

El rayo no solo es peligroso por su impacto directo, sino también por una serie de efectos asociados que pueden causar daños considerables:

• Efectos Térmicos: La altísima temperatura (hasta 20.000°C) del canal por donde circula la corriente del rayo puede provocar la ignición de materiales combustibles, la fusión de metales y la vaporización de la humedad en estructuras, causando daños estructurales por expansión súbita.
• Efectos Fisiológicos: Como se mencionó, las tensiones de paso y contacto son peligrosas para seres vivos. La corriente del rayo puede causar arritmias cardíacas, quemaduras internas y externas, y daños neurológicos permanentes. Normativas como la UNE 21186:2011 (Anexo D) y la IEC TR 60479-4:2011 establecen medidas de seguridad para proteger a personas y animales.
• Efectos Electrodinámicos: Las fuerzas magnéticas generadas por la corriente del rayo pueden deformar o incluso destruir conductores y estructuras metálicas.
• Efectos Electroquímicos: Pueden causar corrosión en los conductores y elementos metálicos.
• Relámpago y Trueno: El relámpago es el efecto luminoso debido a la gran cantidad de corriente (hasta 200 kA). El trueno es el efecto sonoro, resultado de la onda expansiva generada por el calentamiento y la expansión súbita del aire.

Consideraciones para el Diseño e Instalación

La instalación de un pararrayos no es una tarea que deba tomarse a la ligera. Requiere un diseño meticuloso y una ejecución profesional para garantizar su eficacia. Los pasos clave incluyen:

1. Análisis de Riesgo: El primer paso es determinar si la protección contra el rayo es necesaria y, en caso afirmativo, cuál es el nivel de protección (I, II, III o IV) que debe aplicarse. Existen softwares y metodologías estandarizadas para realizar este cálculo.
2. Selección del Sistema: Basado en el análisis de riesgo y las características de la estructura, se elige el sistema de protección externa más adecuado (PDC, Franklin, Jaula de Faraday, etc.). El PDC es a menudo preferido por su eficacia y facilidad de instalación.
3. Diseño Detallado: Se planifica la ubicación del pararrayos, el trazado de los conductores de bajada, el diseño del sistema de puesta a tierra y la integración de protectores contra sobretensiones.
4. Instalación Profesional: La instalación debe ser realizada por empresas especializadas que cumplan con las normativas vigentes (ej. UNE 21186:2011, CTE DB-SUA-8). Esto incluye asegurar la correcta conexión de todos los componentes y la baja impedancia de la puesta a tierra (inferior a 10 Ω).
5. Mantenimiento Regular: Un sistema de pararrayos debe ser inspeccionado y mantenido periódicamente para asegurar su funcionamiento óptimo y su capacidad de respuesta ante un impacto de rayo.

Preguntas Frecuentes sobre Pararrayos

¿Un pararrayos atrae más rayos?

No, un pararrayos no atrae más rayos de los que caerían de forma natural en un área. Su función es ofrecer un punto de impacto preferencial y controlado para los rayos que ya están "buscando" un camino a tierra en esa zona. En lugar de que un rayo impacte aleatoriamente en cualquier parte de la estructura, el pararrayos lo "captura" y lo conduce de forma segura, minimizando los daños.

¿Es obligatorio instalar un pararrayos en una vivienda unifamiliar?

No siempre. La obligatoriedad de instalar un pararrayos en una vivienda unifamiliar depende del resultado de un estudio de riesgo específico, que considera factores como la ubicación geográfica (frecuencia de tormentas), la altura de la vivienda, la presencia de elementos sobresalientes (antenas, chimeneas) y la proximidad a estructuras más altas. En general, las viviendas unifamiliares suelen estar exentas a menos que presenten un riesgo elevado o cumplan con ciertos criterios de altura o ubicación.

¿Qué mantenimiento requiere un pararrayos?

Un pararrayos requiere inspecciones visuales periódicas (anuales) y mediciones de la resistencia de la toma de tierra (cada 1-5 años, según la normativa y el tipo de instalación). Es crucial verificar el estado de los conductores, las conexiones y el sistema de puesta a tierra para asegurar que no haya corrosión, roturas o desconexiones que puedan comprometer su eficacia. Cualquier daño o anomalía debe ser reparado por personal cualificado.

¿Un pararrayos protege mis equipos electrónicos?

Un pararrayos por sí solo protege la estructura del impacto directo. Sin embargo, para proteger eficazmente los equipos electrónicos internos de las sobretensiones inducidas por rayos cercanos o fluctuaciones de la red, es indispensable complementar el sistema con la instalación de protectores contra sobretensiones en el cuadro eléctrico principal y, si es necesario, en puntos estratégicos de la instalación.

¿Cuánto cuesta instalar un pararrayos?

El coste de instalar un pararrayos varía considerablemente en función del tipo de sistema (Franklin, PDC, Jaula de Faraday), el tamaño y la complejidad de la estructura a proteger, la cantidad de conductores de bajada y tomas de tierra necesarias, y los protectores contra sobretensiones a instalar. Es una inversión que se amortiza rápidamente al evitar los potenciales daños y riesgos asociados a un impacto de rayo.

Conclusión: Una Inversión en Seguridad y Paz Mental

En un mundo donde la dependencia de la electricidad y la tecnología es cada vez mayor, y donde las manifestaciones climáticas son cada vez más intensas, la protección contra los rayos ha dejado de ser un lujo para convertirse en una necesidad imperante. La instalación de un pararrayos, complementado con protectores contra sobretensiones, es una solución integral que salvaguarda no solo la infraestructura física de un edificio, sino también sus valiosos contenidos y, lo más importante, la vida de las personas. Cumplir con las normativas, como el Código Técnico de Edificación, no es solo una obligación legal, sino un acto de responsabilidad. Asegurar la integridad de propiedades y la seguridad de sus ocupantes frente a la fuerza incontrolable de un rayo es una inversión inteligente que proporciona tranquilidad y continuidad. No subestimes el poder de la naturaleza, invierte en protección, invierte en seguridad.
