Calculando la Potencia del Motor para Cintas Transportadoras

En el corazón de muchas operaciones industriales, las cintas transportadoras son pilares fundamentales para el movimiento eficiente de materiales. Sin embargo, para que funcionen a su máximo potencial, es crucial seleccionar y dimensionar correctamente el motor que las impulsa. Un motor subdimensionado puede llevar a fallas, sobrecargas y paradas inesperadas, mientras que uno sobredimensionado resulta en un gasto energético innecesario y una inversión inicial mayor. Este artículo desglosará los aspectos clave para entender y calcular la potencia requerida de un motor para una cinta transportadora, así como la importancia de su correcta selección y mantenimiento.

Tipos de Motores para Cintas Transportadoras y sus Características

Los motores eléctricos más comúnmente utilizados en cintas transportadoras, especialmente en entornos industriales exigentes como las acerías, son los motores de inducción trifásicos compactos. Estos motores están diseñados para operar sin ventilación forzada en ambientes hostiles, caracterizados por altas temperaturas, humedad, y la presencia de agentes contaminantes líquidos, sólidos o en vapor.

Las cintas transportadoras y los rodillos motores en la industria siderúrgica requieren varios motores que trabajen de manera sincronizada para mantener ciclos continuos y eficientes. Estos motores se fabrican con diseños especiales para soportar tales procedimientos, ofreciendo un servicio continuo gracias a su alto par y polos máximos que permiten velocidades menores y constantes.

Beneficios y Características Clave:

• Par elevado del motor: Esencial para mover cargas pesadas y arrancar la cinta bajo carga.
• Alto nivel de potencia: Permite el transporte de grandes volúmenes de material.
• Formación robusta y compacta: Diseñados para durabilidad en condiciones extremas.
• Alta flexibilidad: Capacidad de trabajar con transformadores de frecuencia para un rendimiento óptimo.
• Resistencia a tareas mecánicas: Soportan el estrés y las vibraciones constantes.
• Fiabilidad: Funcionamiento confiable en ambientes agresivos y procesos de producción complejos.

Estos equipos son ideales para funcionar en ambientes difíciles y están fabricados para realizar tareas en combinación con mesas de rodillos, laminadoras y otras máquinas utilizadas en plantas siderúrgicas, soportando altas temperaturas, humedad y polvo.

Cálculo de la Potencia Requerida para un Motor de Cinta Transportadora

Determinar la potencia adecuada del motor es un paso fundamental que garantiza la eficiencia y longevidad de su sistema de transporte. Este cálculo no es solo una simple multiplicación, sino que implica considerar todas las fuerzas que el motor debe vencer para mover la cinta y su carga. La potencia del motor se deriva de la potencia mecánica necesaria para superar la resistencia al movimiento.

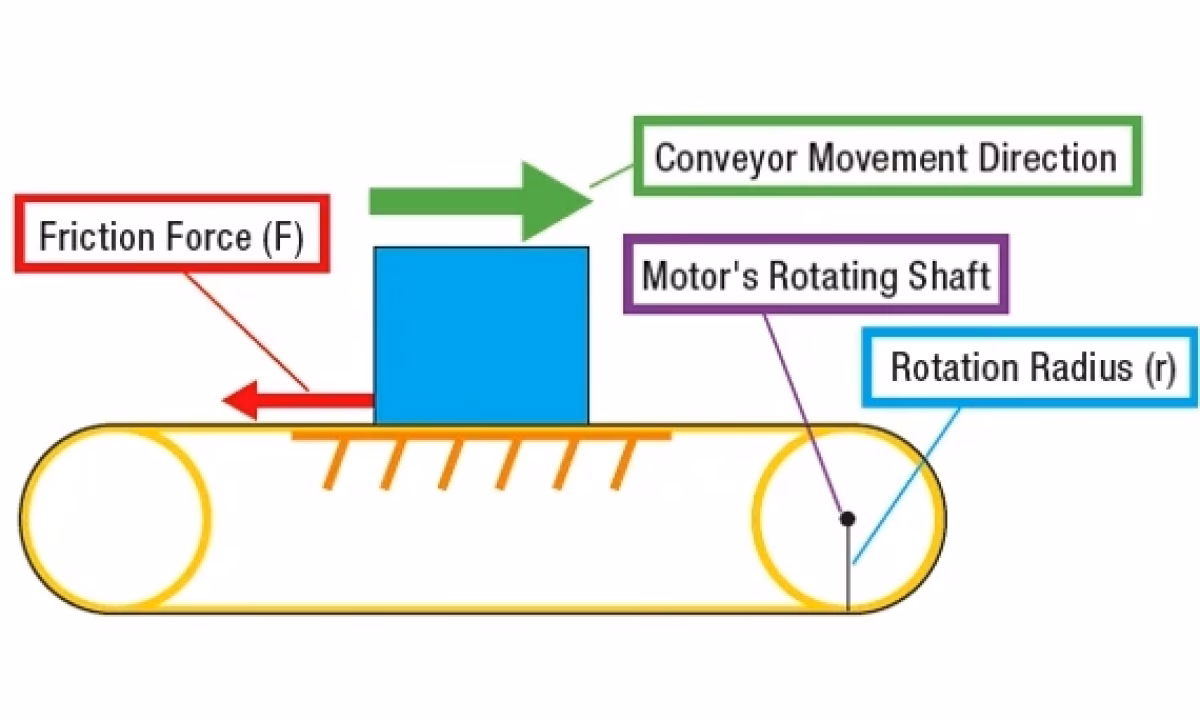

Fuerzas a Considerar para el Cálculo de Potencia:

Para calcular la potencia mecánica necesaria (P_m), debemos considerar varias fuerzas que actúan sobre la cinta transportadora:

1. Fuerza para mover la carga horizontalmente: Esta fuerza es necesaria para superar la inercia y la fricción del material y de la propia banda a lo largo de la sección horizontal del transportador. Depende del peso total del material transportado y del peso de la banda.
2. Fuerza para elevar la carga (si hay inclinación): Si la cinta transportadora está inclinada, una parte significativa de la potencia se destina a levantar el material y la banda contra la gravedad. Esta fuerza es directamente proporcional al peso total y al ángulo de inclinación.
3. Fuerzas de fricción: Estas incluyen la fricción de los rodillos o poleas (tanto de soporte de la carga como de retorno), la fricción de los sellos, y cualquier otra resistencia mecánica en el sistema (por ejemplo, en el reductor de velocidad). Los coeficientes de fricción varían según el diseño de los componentes y su mantenimiento.
4. Fuerzas de arranque: Al inicio de la operación, el motor debe proporcionar un par adicional para superar la inercia estática del sistema y ponerlo en movimiento. Esto es crucial para el dimensionamiento del par de arranque del motor.

Fórmula Simplificada de Potencia Mecánica:

Una fórmula general simplificada para la potencia mecánica (P_m) requerida en el eje del tambor impulsor puede expresarse como:

P_m (kW) = (Fuerza_Total (N) * Velocidad_Banda (m/s)) / 1000

Donde la Fuerza_Total es la suma de las fuerzas de fricción, las fuerzas de elevación y las fuerzas de inercia (si se considera el arranque).

• Fuerza de Fricción (F_fricción): Depende del peso total del material y la banda, y de los coeficientes de fricción de los componentes.
• Fuerza de Elevación (F_elevación):F_elevación = (Peso_Material_Total + Peso_Banda_Total) * sin(Ángulo_Inclinación)

Es importante destacar que el cálculo preciso de la fuerza de fricción es complejo y a menudo requiere el uso de coeficientes específicos proporcionados por fabricantes o estándares de ingeniería, así como considerar el número de rodillos, su diámetro y lubricación.

Conversión a Potencia del Motor (Potencia Eléctrica):

Una vez calculada la potencia mecánica requerida, debemos convertirla a la potencia nominal del motor (generalmente en HP o kW), teniendo en cuenta las pérdidas de eficiencia en el sistema de transmisión (reductor de velocidad, acoplamientos) y la eficiencia propia del motor.

Potencia_Motor (kW) = P_m (kW) / (Eficiencia_Reductor * Eficiencia_Motor)

Además, es prudente aplicar un factor de servicio, que es un multiplicador (generalmente entre 1.15 y 1.5) para tener un margen de seguridad ante picos de carga, condiciones de arranque difíciles o degradación del rendimiento con el tiempo.

Potencia_Motor_Real (kW) = Potencia_Motor (kW) * Factor_Servicio

El resultado final es la potencia mínima del motor que debe seleccionarse para la aplicación. Siempre se debe redondear al siguiente tamaño de motor estándar disponible comercialmente.

Selección del Motor Adecuado para su Cinta Transportadora

Al elegir motores para cintas transportadoras, es fundamental tomar en cuenta ciertos elementos clave que van más allá del simple cálculo de la potencia:

• Potencia Necesaria: Como se detalló, el cálculo es el punto de partida.
• Clase de Carga: Determinar si la carga será ligera, media o pesada, y si habrá cargas de choque.
• Entorno de Trabajo: Considerar la temperatura, humedad, presencia de polvo, agentes corrosivos o explosivos. Esto influirá en la protección del motor (IP rating) y su diseño.
• Requerimientos de Control: ¿Se necesita velocidad variable? Si es así, un variador de frecuencia (VFD) es esencial, y el motor debe ser compatible con este tipo de control.
• Rendimiento Energético: Optar por motores de alta eficiencia (clases IE2, IE3, IE4) para reducir los costos operativos a largo plazo.
• Seguridad y Habilidad de Soportar Condiciones Operativas: La robustez y la capacidad del motor para soportar las condiciones específicas de la aplicación son vitales para la fiabilidad.

Motores Monofásicos vs. Trifásicos: Una Decisión Clave

La elección entre un motor monofásico y uno trifásico es crítica y depende en gran medida de la fuente de energía disponible y los requisitos de potencia de la aplicación. La fase se refiere al tipo de circuito de cable que permite que el voltaje fluya desde una fuente de energía a una máquina.

Factores para la Selección:

• Peso del Producto: Cuanto más pesado sea el producto o mayor sea el peso total sobre el transportador, mayor será la energía requerida. Para cargas ligeras a medias, un motor monofásico puede ser suficiente. Para cargas medias a pesadas, un motor trifásico es indispensable.
• Dimensión del Transportador: La longitud del transportador es un factor clave. Las cintas transportadoras más largas requieren una gran potencia para moverlas, por lo que un motor trifásico es más adecuado. Aunque es posible usar un monofásico en una cinta larga, la velocidad será significativamente menor. El grosor de la banda también puede influir.
• Fuente de Energía Disponible: Este es a menudo el factor decisivo. Si solo se dispone de una toma monofásica, y las necesidades de potencia son grandes, se puede considerar la instalación de un inversor en el enchufe para simular una fuente trifásica para el motor.

Cálculo de la Capacidad de una Cinta Transportadora (TPH)

En el ámbito del manejo y transporte de materiales, la capacidad de la cinta transportadora es una medida crítica que indica la cantidad máxima de material que puede transportar durante un período determinado. Esta capacidad se expresa comúnmente en toneladas por hora (TPH). Comprender cómo calcular el TPH es esencial para la planificación, diseño y optimización de sistemas transportadores.

Factores que Influyen en la Capacidad de la Cinta Transportadora

La capacidad de una cinta transportadora para transportar toneladas por hora está influenciada por varios factores clave:

Fórmulas para Calcular Toneladas por Hora (TPH)

Para calcular toneladas por hora de cinta transportadora se utilizan varias fórmulas, incorporando los factores anteriores. Es crucial que todas las unidades sean consistentes.

Fórmula General de Capacidad (C, en Toneladas por Hora):

[ C = (BS * BW * MD * MC) / 2000 ]

Donde:

• BS = Velocidad de la correa en pies por minuto (FPM)
• BW = Ancho de la correa en pulgadas
• MD = Densidad del material en libras por pie cúbico (lbs/ft³)
• MC = Factor de capacidad del material (según el tipo de material, a menudo relacionado con el perfil de carga de la banda)
• 2000 = Factor de conversión de libras a toneladas

Esta fórmula asume que la cinta transportadora mueve el material de forma continua y estable, y que el material está distribuido uniformemente a lo ancho de la banda.

Fórmula de Capacidad de la Cinta Transportadora con Área de Sección Transversal (TPH):

[ {Capacidad (TPH)} = {A * B * C * 3600} / {2000} ]

Donde:

• A = Área de la sección transversal del material en la correa (en pies cuadrados)
• B = Velocidad de la correa (en pies por segundo)
• C = Densidad del material (en libras por pie cúbico)
• 3600 = Número de segundos en una hora
• 2000 = Factor de conversión de libras a toneladas

Pasos para calcular la capacidad del transportador:

1. Determine el área de la sección transversal (A): Se calcula en función del ancho de la correa, la altura del material y el ángulo de reposo.
2. Calcule la velocidad de la correa (B): Convierta la velocidad de pies/minuto a pies/segundo (dividiendo por 60).
3. Determine la densidad del material (C): En libras por pie cúbico (lb/ft³).
4. Calcule la capacidad del transportador (TPH): Aplique la fórmula.

Ejemplo de Cálculo de TPH:

Suponga lo siguiente:

• Ancho del cinturón = 3 pies
• Altura del material = 0.5 pies
• Velocidad de la correa = 300 pies por minuto
• Densidad del material = 100 libras por pie cúbico
• Factor de carga (para transportador de artesa) = 0.9

Cálculos:

• Área de sección transversal (A): A = (1/2) × 3 × 0.5 × 0.9 = 0.675 pies cuadrados
• Velocidad de la correa (B): B = 300 / 60 = 5 pies por segundo
• Densidad del material (C): C = 100 lb/pie³
• Capacidad del transportador (TPH): TPH = (0.675 × 5 × 100 × 3600) / 2000 = 607.5 TPH

La capacidad de la cinta transportadora es de aproximadamente 608 toneladas por hora.

Cálculo de TPH para Materiales a Granel

Calcular TPH para una cinta transportadora que transporta materiales a granel implica considerar la velocidad de la correa, el área de la sección transversal del material en la correa y la densidad del material.

Fórmula:

TPH = A × V × D × C / 2000

Donde:

• A = Área de la sección transversal del material sobre la correa en pies cuadrados
• V = Velocidad de la correa en pies por minuto (FPM)
• D = Densidad del material en libras por pie cúbico (lbs/ft³)
• C = Factor de utilización de la capacidad (normalmente entre 0.9 y 1.0)
• 2000 = Factor de conversión de libras a toneladas

Guía Paso a Paso para Calcular TPH

Para calcular con precisión el TPH, es fundamental determinar la velocidad de la cinta transportadora y, si es posible, utilizar tablas de capacidad.

1. Calcular la Velocidad de la Cinta Transportadora:

• Mida el diámetro del tambor impulsor y la velocidad del motor en RPM.
• Calcule la circunferencia del tambor: Circunferencia = π × Diámetro.
• Determine la velocidad de la correa: Velocidad de la correa = Circunferencia × RPM del motor. Convierta a las unidades deseadas (ej., pies/min).

2. Uso de una Tabla de Capacidad de la Cinta Transportadora:

Estas tablas ayudan a conocer rápidamente el TPH en función del ancho, la velocidad y la densidad del material de la cinta.

• Localice el ancho de la correa en la tabla.
• Encuentre la velocidad de la correa calculada.
• Identifique la densidad del material.
• La intersección de estos factores proporcionará el TPH estimado.

Mantenimiento y Fallas Comunes de los Motores Eléctricos

Para asegurar un alto rendimiento y una vida útil prolongada de los motores de las cintas transportadoras, es esencial ejecutar estrategias de mantenimiento predictivo y preventivo.

Algunas Fallas Comunes en los Motores Eléctricos:

• Barras del rotor flojas o rotas.
• Eje torcido o desalineado.
• Fases invertidas o interrupciones en el devanado (monofásico o trifásico).
• Fusibles quemados o protectores térmicos activados.
• Sobrecargas constantes.
• Problemas en chumaceras o cojinetes (desgaste, falta de lubricación).
• Contactos a tierra en los devanados.
• Tapas o carcasas montadas incorrectamente.
• Cortocircuitos internos.
• Condensador defectuoso (en motores monofásicos).

Puntos a Tener en Cuenta para Evitar Errores:

• Monitoreo constante del estado del rotor.
• Realizar una limpieza general periódica para evitar acumulación de polvo y suciedad.
• Verificar las condiciones eléctricas (voltaje, corriente, balance de fases).
• Inspeccionar el deterioro de los switches o interruptores.
• Asegurar un nivel de temperatura adecuado en el entorno y una ventilación eficiente.
• Mantener la lubricación adecuada de las chumaceras y monitorear su desgaste.
• Prevenir el desgaste en el aislamiento de los devanados.
• Asegurar el alineamiento correcto del motor con la carga.

Cuidado y Mantenimiento de los Motores Eléctricos:

El mantenimiento ideal consta de inspecciones periódicas, limpieza, lubricación y un monitoreo constante de los niveles de temperatura y vibraciones. Es crucial apegarse a las recomendaciones del fabricante para los trabajos de carga y descarga, y capacitar al personal operario en los planes de mantenimiento básico.

Estos motores son equipos fundamentales para el correcto funcionamiento de las cintas transportadoras. Su habilidad para brindar potencia, manejo y rendimiento energético los hace la opción perfecta para el desplazamiento en las tareas industriales. Al elegir el ideal y mantener un plan de mantenimiento correcto, es posible optimizar la productividad y garantizar la continuidad de las operaciones.

Herramientas y Recursos para Optimizar Cálculos

Para simplificar los complejos cálculos de potencia y capacidad, existen varias herramientas y recursos valiosos:

• Hojas de Cálculo: Aplicaciones como Excel son invaluables. Permiten ingresar variables (velocidad, ancho, densidad, carga) y automatizar los cálculos, facilitando el análisis de diferentes escenarios.
• Software de Cálculo de Cinta Transportadora Dedicado: Programas especializados ofrecen un conjunto completo de herramientas para el diseño y análisis detallado de sistemas, considerando factores como la selección de la cinta, propiedades del material y condiciones ambientales.
• Calculadoras y Recursos en Línea: Varias plataformas web proporcionan calculadoras rápidas para estimaciones básicas y avanzadas de TPH y otros parámetros.

Preguntas Frecuentes sobre el Cálculo de Cintas Transportadoras

¿Cómo se calcula el peso de la cinta transportadora?

El peso de una cinta transportadora se calcula considerando sus dimensiones (largo, ancho y grosor) y la densidad del material del que está hecha (caucho, PVC, etc.). Generalmente, se expresa como peso por unidad de longitud (kg/m o lb/pie). La fórmula básica es: Peso = Largo (m) × Ancho (m) × Espesor (mm) × Densidad del material (kg/m³) × 10⁻³.

¿Cómo se calcula la velocidad de la cinta transportadora?

La velocidad de la cinta transportadora se calcula en función del diámetro de la polea impulsora y su velocidad de rotación. La fórmula es: Velocidad de la correa = π × Diámetro de la polea impulsora (m) × Velocidad de rotación de la polea (RPM) × (1/60) para obtener m/s.

¿Cómo se calcula el caudal de una cinta transportadora?

El caudal de una cinta transportadora, que indica el volumen o masa de material transportado por unidad de tiempo, se calcula conociendo la velocidad de la cinta y el área de la sección transversal de carga del material. Para caudal másico: Caudal = Velocidad de la correa (m/s) × Área de la sección transversal del material (m²) × Densidad del material (kg/m³).

¿Cuál es la velocidad de avance de una cinta transportadora?

La velocidad de alimentación o avance se refiere a la cantidad de material que se agrega a la cinta en el punto de carga, usualmente en toneladas por hora o metros cúbicos por hora. Debe controlarse para que coincida con la capacidad de la cinta y evitar derrames o subutilización.

¿Cuántas toneladas por hora tiene una cinta transportadora?

La capacidad en toneladas por hora de una cinta transportadora depende de su ancho, velocidad, la densidad del material transportado y la inclinación de la cinta. Se debe calcular utilizando las fórmulas específicas mencionadas en este artículo.

¿Cuál es la fórmula para la capacidad de la cinta transportadora?

Una fórmula general para la capacidad de la cinta transportadora en toneladas por hora es:

[{Capacidad (toneladas por hora)} = {{Velocidad de la correa (m/s)} × {Ancho de la correa (m)} × {Densidad del material (kg/m³)} × {Carga de la correa (m)}} ÷ {{1000}}]

Donde 'Carga de la correa (m)' se refiere al área de la sección transversal del material en la correa. Es importante verificar las unidades para que sean consistentes.
