Calculando el Momento de Carga: Guía Esencial

En el vasto universo de la ingeniería y el diseño mecánico, comprender las fuerzas que actúan sobre los componentes es fundamental para asegurar la funcionalidad, la durabilidad y, sobre todo, la seguridad. Una de estas fuerzas cruciales es el momento de carga, también conocido como torque o par de fuerza. Este concepto describe la tendencia de una fuerza a causar rotación o flexión alrededor de un punto o eje. Su correcta determinación es indispensable, especialmente cuando trabajamos con componentes como los actuadores lineales, que son el corazón de innumerables sistemas automatizados, desde líneas de ensamblaje hasta brazos robóticos complejos.

Los actuadores lineales, como los cilindros neumáticos, están diseñados para operar dentro de límites específicos de carga de momento. Exceder estos límites no solo degrada su rendimiento, sino que puede llevar a fallos catastróficos, reduciendo drásticamente su vida útil y poniendo en riesgo toda la operación. Por ello, el cálculo preciso de la carga de momento no es una opción, sino una necesidad imperativa. Nos permite seleccionar los componentes adecuados, diseñar sistemas robustos y eficientes, y establecer programas de mantenimiento predictivo que prolonguen la vida útil de la maquinaria.

Comprender y aplicar correctamente los principios del momento de carga es vital para:

• Selección de componentes: Elegir piezas que soporten las cargas esperadas, tanto en condiciones estáticas como dinámicas, garantizando la fiabilidad del sistema.
• Diseño del sistema: Crear estructuras que minimicen las cargas de momento, ya sea reduciendo la distancia entre la carga y el punto de pivote o utilizando contrapesos que equilibren las fuerzas. Esto optimiza el diseño de sistemas.
• Mantenimiento y monitoreo: Implementar inspecciones regulares para detectar desgaste o desalineación tempranamente, y establecer sistemas de monitoreo que alerten sobre cambios en la carga, previniendo así fallos costosos.

¿Qué es la Carga de Momento?

La carga de momento es, en esencia, el resultado de una fuerza aplicada a una cierta distancia de un eje de rotación, generando una tendencia a que el objeto gire alrededor de ese eje. Imagina la puerta de tu casa: para abrirla, aplicas una fuerza en el pomo (lejos de las bisagras, que son el eje de rotación), creando un momento que la hace girar. Si aplicaras la fuerza muy cerca de las bisagras, necesitarías mucha más fuerza para lograr el mismo efecto rotacional.

Esta fuerza rotacional, o torque, puede manifestarse en tres direcciones principales, especialmente relevantes en el contexto de los actuadores y el movimiento de objetos:

• Balanceo (Roll): Se refiere al movimiento rotacional alrededor del eje longitudinal del objeto. Piensa en un avión girando sobre su eje principal.
• Guiñada (Yaw): Describe el movimiento lateral, una rotación de izquierda a derecha alrededor de un eje vertical. Similar a cómo un coche gira en una curva.
• Cabeceo (Pitch): Implica un movimiento hacia arriba o hacia abajo, una rotación alrededor de un eje horizontal perpendicular a la dirección principal del movimiento. Como la proa de un barco subiendo y bajando en las olas.

Es crucial realizar estos cálculos de carga de momento antes de la selección de un cilindro neumático, su instalación en una aplicación específica, o cualquier modificación en la carga o configuración de montaje. Ignorar esta etapa puede tener consecuencias graves para la seguridad y la eficiencia operativa.

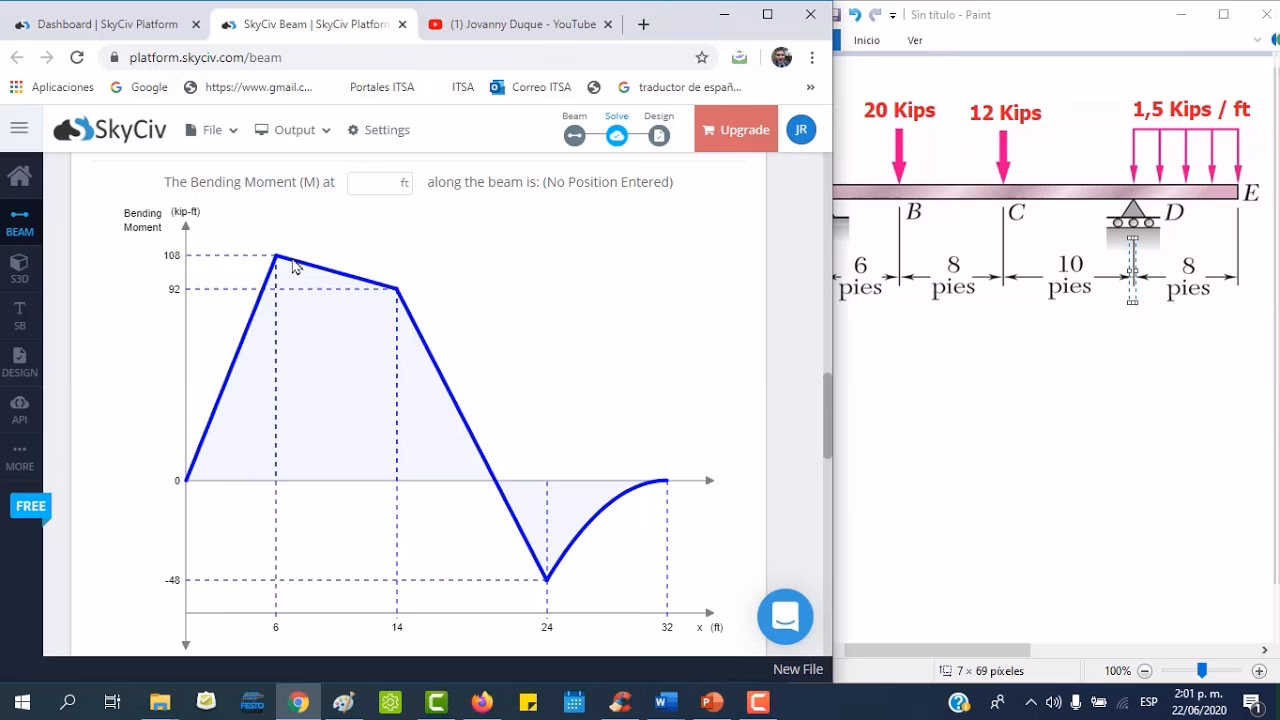

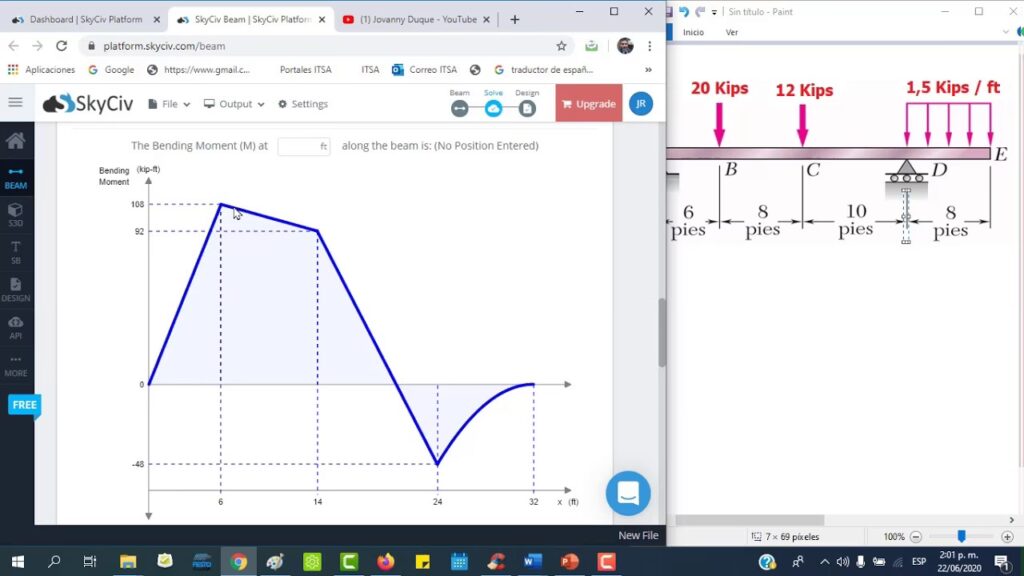

Cálculo de la Carga de Momento

La fórmula fundamental para determinar la carga de momento es sencilla, pero su aplicación requiere una comprensión clara de sus componentes:

M = F × d

Donde:

• M: Representa la Carga de Momento (expresada comúnmente en Newton-metros, Nm, o libras-pie, lb-ft).
• F: Es la Fuerza aplicada (en Newtons, N, o libras, lb).
• d: Es la distancia del brazo de momento, es decir, la distancia perpendicular desde el eje de rotación hasta la línea de acción de la fuerza (en metros, m, o pies, ft).

Para determinar la carga de momento total en un sistema complejo, es necesario considerar los momentos en cada una de las direcciones (cabeceo, guiñada, balanceo) de forma individual. Una vez calculados, estos momentos deben compararse con los momentos permisibles especificados por el fabricante para el actuador o componente en cuestión. La regla general es que la suma de las proporciones de estos momentos (momento calculado / momento permisible) para cada dirección debe ser menor que 1.0 para que la configuración sea considerada aceptable y segura. Si esta suma excede 1.0, el sistema está bajo un estrés excesivo y corre riesgo de fallo.

Ejemplo Práctico: El Brazo Robótico

Para ilustrar la aplicación de estos cálculos, consideremos un brazo robótico utilizado en un entorno industrial. Este brazo puede estar realizando tareas como ensamblaje de piezas, soldadura de componentes o manejo de materiales pesados. Cada actuador que controla el movimiento y posicionamiento de este brazo debe ser capaz de soportar diversas fuerzas y momentos mientras el brazo se mueve e interactúa con su entorno.

Imaginemos que el brazo robótico tiene la tarea de levantar un objeto de considerable peso. El peso del objeto, que es una fuerza, combinado con la distancia desde el eje de rotación del actuador (el brazo de momento), generará un momento significativo en la dirección de cabeceo. Si, además, el brazo necesita girar o pivotar mientras sostiene el objeto, se generarán momentos adicionales en las direcciones de guiñada y balanceo.

Para asegurar que el brazo opere de manera segura y eficiente, es imprescindible calcular estos momentos y compararlos con los límites permisibles del actuador. A continuación, se muestra un ejemplo de cómo se realizarían estos cálculos y la verificación:

Tabla 1: Cálculos de ejemplo de momentos de cabeceo, balanceo y guiñada para un actuador lineal

Una vez calculadas las proporciones para cada dirección, se suman:

Suma de proporciones = 0.5 (Cabeceo) + 0.3 (Guiñada) + 0.1 (Balanceo) = 0.9

Dado que la suma total de las proporciones (0.9) es menor que 1.0, la configuración actual del brazo robótico es aceptable y opera dentro de los límites permisibles del actuador. Esto indica que el sistema está diseñado para manejar las cargas impuestas sin riesgo inminente de fallo por sobrecarga de momento.

Si la suma de las proporciones hubiera excedido los límites aceptables (es decir, si hubiera sido mayor o igual a 1.0), se deberían considerar medidas correctivas. Estas podrían incluir:

• Reducir las fuerzas aplicadas: Si es posible, disminuir el peso del objeto o la velocidad de movimiento.
• Acortar las distancias del brazo de momento: Modificar el diseño del brazo o el punto de agarre para reducir la distancia perpendicular entre la fuerza y el eje de rotación.
• Actualizar a actuadores con momentos permisibles más altos: Seleccionar un actuador más robusto y con mayor capacidad de carga de momento.
• Ajustar la configuración del brazo o redistribuir la carga: Modificar la geometría del brazo o cómo se sostiene la carga para equilibrar los momentos de manera más efectiva, quizás utilizando contrapesos o un punto de agarre diferente.

Factores que Afectan la Carga de Momento

El cálculo de la carga de momento es solo una parte de la ecuación. Varios factores pueden influir significativamente en los resultados y deben ser tenidos en cuenta durante el diseño y la operación de sistemas industriales:

• Tamaño del actuador y capacidad de masa: El diámetro y la longitud de carrera de un cilindro neumático, por ejemplo, son cruciales para determinar su capacidad de manejar fuerzas y momentos. Los cilindros de mayor tamaño suelen tener mayor diámetro y carrera, lo que les permite soportar presiones más altas y generar más fuerza, haciendo que sean capaces de manejar momentos más grandes. Además, la masa que se transporta es un factor directo: cargas más pesadas generan momentos más grandes. La integridad estructural y el diseño general del cilindro deben ser suficientes para soportar estas cargas sin deformación o falla. La elección del material y la precisión de fabricación también influyen en la resistencia del actuador a la fatiga por momento.
• Posicionamiento de la carga: La ubicación del centro de gravedad de la carga es de vital importancia. Si la carga sobresale excesivamente del soporte del actuador, crea momentos adicionales que pueden desequilibrar el sistema y aumentar el estrés en los componentes. Un centro de gravedad mal alineado puede generar momentos inesperados, incluso en sistemas aparentemente estables. Para mitigar esto, a menudo se utilizan guías externas o sistemas de soporte adicionales para mantener la carga centrada y distribuir las fuerzas de manera uniforme.
• Orientación del actuador:
  • Vertical: Cuando un cilindro opera verticalmente, la gravedad impacta significativamente. En el movimiento descendente, la gravedad acelera la carga, lo que puede requerir un control de velocidad y amortiguación adicionales. Para el movimiento ascendente, se necesita más fuerza para vencer la gravedad, lo que afecta el consumo de energía y el desgaste del sistema. Los momentos de fricción en las guías también pueden aumentar.
  • Horizontal: En una configuración horizontal, la gravedad afecta principalmente la fricción y la alineación. Si la carga no está distribuida uniformemente o si hay desalineaciones, la gravedad puede inducir momentos de flexión adicionales. La estabilidad lateral se vuelve más crítica, ya que cualquier desequilibrio puede generar momentos de guiñada o balanceo.
• Capacidades del actuador y sistemas de control: Más allá de su tamaño físico, las capacidades intrínsecas del actuador (como su rigidez, el tipo de guías internas, la robustez de sus sellos y rodamientos) son determinantes. Los sistemas de control avanzados pueden jugar un papel crucial en la gestión de los efectos dinámicos y los desequilibrios. Mediante sensores de fuerza y algoritmos de control de movimiento, es posible compensar activamente los momentos, mejorar la precisión del posicionamiento y reducir el desgaste general de los componentes. Esto incluye la capacidad de manejar picos de carga y la respuesta del sistema a cambios inesperados.
• Fricción y amortiguación: La fricción en las guías y rodamientos del actuador, aunque a menudo se considera una fuerza parásita, también puede influir en los momentos de carga. Una fricción excesiva puede aumentar el esfuerzo necesario para mover la carga, mientras que una amortiguación inadecuada puede permitir que las cargas dinámicas generen picos de momento más altos durante el arranque o la detención.
• Vibraciones: Las vibraciones, ya sean intrínsecas del sistema o provenientes del entorno, pueden introducir momentos dinámicos adicionales. Estas vibraciones pueden resonar con la frecuencia natural del sistema, amplificando los momentos y acelerando el desgaste por fatiga de los componentes.

Cargas de Momento Estáticas y Dinámicas

Es fundamental diferenciar entre los dos tipos principales de cargas de momento, ya que sus implicaciones en el diseño y la operación son distintas:

Tabla 2: Cargas de momento estáticas y dinámicas

Comprender ambos tipos es crucial. Un sistema puede soportar una carga estática considerable, pero fallar rápidamente bajo una carga dinámica mucho menor si esta última genera resonancia o picos de estrés inmanejables. El diseño de sistemas debe considerar el peor escenario para ambos tipos de carga.

Importancia de una Correcta Gestión del Momento

La correcta gestión del momento de carga no es solo una cuestión de cumplir con especificaciones técnicas; es una inversión directa en la seguridad, la durabilidad y la eficiencia operativa. Un cálculo inadecuado o la ignorancia de los límites de momento pueden acarrear consecuencias graves:

• Fallo prematuro de componentes: Exceder los límites de momento acelera el desgaste de los rodamientos, guías y sellos del actuador, llevando a fallos prematuros y la necesidad de reemplazos frecuentes. Esto se traduce en mayores costos de mantenimiento y tiempos de inactividad.
• Pérdida de precisión: Los momentos excesivos pueden causar deflexión o deformación en el actuador y en la estructura de soporte, lo que resulta en una pérdida de precisión en el posicionamiento y el movimiento. Esto es crítico en aplicaciones que requieren alta exactitud, como el ensamblaje o la soldadura robótica.
• Riesgos de seguridad: Un actuador que opera fuera de sus límites de momento puede fallar de manera inesperada, liberando la carga o causando movimientos erráticos. Esto representa un riesgo significativo para el personal que trabaja cerca de la maquinaria y para la integridad de los productos.
• Mayor consumo de energía: Cuando un sistema lucha contra momentos no deseados o desequilibrios, requiere más energía para realizar la misma tarea, lo que aumenta los costos operativos y reduce la eficiencia energética general.
• Ruido y vibraciones: Los momentos excesivos a menudo se manifiestan como ruido y vibraciones indeseadas, lo que indica estrés en el sistema y contribuye a un ambiente de trabajo menos seguro y confortable.

Por lo tanto, la inversión en un análisis exhaustivo del momento de carga es una medida preventiva que ahorra tiempo, dinero y riesgos a largo plazo.

Estrategias para Mitigar la Carga de Momento

Una vez que se comprenden los factores que influyen en la carga de momento y sus consecuencias, es posible implementar estrategias de diseño y operación para mitigarlos:

• Optimización del diseño mecánico:
  • Reducción de brazos de momento: Siempre que sea posible, diseñar el sistema de manera que la distancia entre la fuerza aplicada y el eje de rotación sea la mínima. Esto puede implicar cambiar la ubicación de los puntos de fijación o el centro de gravedad de la carga.
  • Uso de guías externas: Para cargas pesadas o con un centro de gravedad descentrado, la adición de guías lineales externas o rodamientos de soporte puede absorber gran parte del momento de flexión, aliviando la carga sobre el actuador principal.
  • Contrapesos: En sistemas con movimientos verticales o cargas asimétricas, los contrapesos pueden equilibrar las fuerzas y reducir los momentos de cabeceo y balanceo, disminuyendo la carga neta sobre el actuador.
• Selección adecuada de componentes:
  • Actuadores sobredimensionados: Aunque puede parecer excesivo, a veces es más económico a largo plazo elegir un actuador con una capacidad de momento permisible significativamente mayor de lo que el cálculo mínimo sugiere. Esto proporciona un margen de seguridad y prolonga la vida útil del sistema.
  • Materiales y construcción robustos: Optar por actuadores y estructuras de soporte fabricados con materiales de alta resistencia y con diseños que maximicen la rigidez puede mejorar la capacidad del sistema para resistir momentos.
• Control de movimiento avanzado:
  • Perfiles de aceleración/desaceleración: Implementar perfiles de movimiento suaves que eviten arranques y paradas bruscas. Esto reduce los picos de momento dinámico y el estrés sobre los componentes.
  • Sistemas de retroalimentación: Utilizar sensores de fuerza y torque para monitorear las cargas en tiempo real y permitir que el sistema de control ajuste el movimiento para mantenerse dentro de los límites seguros.
• Mantenimiento preventivo:
  • Inspecciones regulares: Revisar periódicamente las guías, rodamientos y puntos de fijación para detectar signos de desgaste, desalineación o aflojamiento que puedan introducir momentos no deseados.
  • Lubricación adecuada: Asegurar que todos los componentes móviles estén correctamente lubricados para minimizar la fricción, lo que puede influir en la magnitud de los momentos.

Preguntas Frecuentes

¿Cómo se calcula el momento?

El momento se calcula multiplicando la fuerza aplicada por la distancia perpendicular desde el punto de pivote (o eje de rotación) hasta la línea de acción de la fuerza. La fórmula es M = F × d, donde M es el momento, F es la fuerza y d es la distancia perpendicular.

¿Qué es un indicador de momento de carga en grúas?

Un indicador de momento de carga (LMI, por sus siglas en inglés, Load Moment Indicator) en grúas es un sistema de seguridad crucial que calcula el momento de carga actual (el producto del peso de la carga y el radio de operación de la grúa) y lo compara con los límites seguros preestablecidos de la grúa. Su función principal es alertar al operador si la grúa se acerca o excede su capacidad de carga permisible, previniendo así sobrecargas, vuelcos y accidentes, mejorando significativamente la seguridad de la operación.
