En el fascinante mundo de la ingeniería estructural, comprender cómo los materiales y las formas resisten las fuerzas es fundamental para construir estructuras seguras y eficientes. Uno de los conceptos más importantes en este ámbito es el Momento de Inercia, una propiedad geométrica que nos indica la distribución del área de una sección transversal con respecto a un eje. Aunque su nombre sugiere inercia, en realidad se refiere a la resistencia de una sección a la flexión o la torsión. Es por ello que, más precisamente, se le conoce como el Segundo Momento del Área.
Este artículo explora en profundidad el momento de inercia de las secciones rectangulares, una de las formas más comunes en la construcción y el diseño. Desde sus fórmulas fundamentales hasta su derivación y su aplicación en secciones huecas, desvelaremos cómo se calcula esta propiedad vital y por qué es tan crucial para predecir el comportamiento de vigas y columnas bajo carga. Prepárese para sumergirse en los principios que rigen la estabilidad y la resistencia de casi todo lo que nos rodea.
- ¿Qué es el Momento de Inercia y Por Qué es Crucial?
- Fórmulas Clave para el Momento de Inercia de un Rectángulo Sólido
- Derivación del Momento de Inercia de un Rectángulo
- Secciones Rectangulares Huecas (RHS): Eficiencia y Cálculo
- Aplicaciones y Significado del Momento de Inercia
- Distinción entre Momento de Inercia de Área y Momento de Inercia de Masa
- Preguntas Frecuentes sobre el Momento de Inercia
- Conclusión
¿Qué es el Momento de Inercia y Por Qué es Crucial?
El momento de inercia, o segundo momento del área, es una medida de la resistencia de una sección transversal a la flexión. Imagina una viga: cuanto mayor sea su momento de inercia, menor será su deformación o flexión cuando se somete a una carga. En términos sencillos, una sección con un mayor momento de inercia es intrínsecamente más resistente a la flexión.
Esta propiedad es puramente geométrica y no depende del material del que esté hecha la sección, sino únicamente de su forma y de cómo se distribuye su área en relación con el eje de flexión. Para los ingenieros estructurales, calcular el momento de inercia es un paso indispensable en el diseño de vigas, columnas y otros elementos, ya que permite determinar su capacidad para soportar cargas sin fallar o deformarse excesivamente. Es la clave para optimizar el uso del material, asegurando la seguridad sin incurrir en costos innecesarios.
Fórmulas Clave para el Momento de Inercia de un Rectángulo Sólido
Para una sección rectangular sólida, las fórmulas para calcular el momento de inercia alrededor de sus ejes centroidales (que pasan por el centro de gravedad de la sección) son bastante directas y ampliamente utilizadas en la ingeniería. Consideremos un rectángulo con una anchura 'B' (paralela al eje x) y una profundidad 'D' (paralela al eje y).
- Momento de Inercia alrededor del eje x (Ixx): Este valor indica la resistencia de la sección a la flexión cuando la carga tiende a deformarla en la dirección de la profundidad (eje y).
Ixx = (B * D³) / 12
- Momento de Inercia alrededor del eje y (Iyy): Este valor representa la resistencia de la sección a la flexión cuando la carga tiende a deformarla en la dirección de la anchura (eje x).
Iyy = (D * B³) / 12
Es una convención común en ingeniería estructural que 'B' se refiera a la anchura del rectángulo (paralela a un eje x convencionalmente horizontal) y 'D' a la profundidad del rectángulo (paralela a un eje y convencionalmente vertical).
Además del momento de inercia centroidal, a veces necesitamos calcular el momento de inercia con respecto a un eje que coincide con uno de los bordes del rectángulo. Por ejemplo, si el eje de rotación es el borde de la base o la parte superior, la fórmula es diferente:
- Momento de Inercia alrededor de un borde (Iborde): Si el eje de rotación es un borde de la sección, por ejemplo, el borde inferior (CD en nuestro ejemplo de derivación), la fórmula es:
Iborde = (B * D³) / 3
Donde 'B' es la dimensión del borde paralelo al eje de rotación y 'D' es la dimensión perpendicular a ese eje.
Tabla Comparativa de Fórmulas para Rectángulos Sólidos
| Eje de Rotación | Fórmula del Momento de Inercia (I) | Descripción |
|---|---|---|
| Eje centroidal horizontal (Ixx) | B * D³ / 12 | Resistencia a la flexión sobre el eje horizontal, donde B es la base y D la altura. |
| Eje centroidal vertical (Iyy) | D * B³ / 12 | Resistencia a la flexión sobre el eje vertical, donde D es la base y B la altura. |
| Eje a lo largo de un borde (Iborde) | B * D³ / 3 | Resistencia a la flexión sobre uno de los bordes, donde B es la dimensión del borde y D la dimensión perpendicular. |
Derivación del Momento de Inercia de un Rectángulo
La derivación del momento de inercia de un rectángulo implica el uso del cálculo integral. Para entender cómo se llega a estas fórmulas, consideremos una sección transversal rectangular con vértices ABCD, donde 'b' es la anchura y 'd' es la profundidad. Busquemos el momento de inercia alrededor del borde CD, que actuará como nuestro eje de rotación.
Para facilitar los cálculos, consideramos una pequeña franja elemental de anchura 'dy' dentro de la sección rectangular, ubicada a una distancia 'y' del eje de rotación CD. El área de esta pequeña franja rectangular ('dA') será:
dA = b * dy
Según la fórmula básica del momento de inercia (I = Mr², donde M es el área y r es la distancia al cuadrado), el momento de inercia de esta pequeña área 'dA' alrededor del eje de rotación CD será:
dI = dA * y²
Sustituyendo 'dA':
dI = (b * dy) * y²
dI = b * y² * dy
Para encontrar el momento de inercia de toda la sección rectangular alrededor del eje CD, integramos 'dI' sobre toda la profundidad 'd' de la sección. Dado que el eje de rotación es el borde CD, la integración se realizará desde y=0 (en el borde CD) hasta y=d (en el borde opuesto AB):
ICD = ∫ dI = ∫0d (b * y² * dy)
Sacando la constante 'b' fuera de la integral:
ICD = b * ∫0d (y² * dy)
Resolviendo la integral:
ICD = b * [y³ / 3]0d
Evaluando los límites de integración:
ICD = b * (d³ / 3 - 0³ / 3)
ICD = (b * d³) / 3
Esta es la fórmula para el momento de inercia de un rectángulo alrededor de un eje que pasa por uno de sus bordes. Para obtener la fórmula del momento de inercia alrededor del eje centroidal (B*D³/12), se utiliza el Teorema de los Ejes Paralelos, que permite trasladar el momento de inercia de un eje conocido a otro eje paralelo, generalmente el centroide. La fórmula centroidal es la más utilizada porque es el punto de referencia natural para el análisis de esfuerzos y deformaciones en la mayoría de las estructuras.
Secciones Rectangulares Huecas (RHS): Eficiencia y Cálculo
Aunque las secciones rectangulares macizas son útiles para entender el concepto, en la ingeniería estructural es mucho más común el uso de Secciones Rectangulares Huecas (RHS, por sus siglas en inglés). La razón principal es la eficiencia: utilizar secciones macizas implicaría un uso significativamente mayor de material, lo que conlleva un aumento en el peso y, consecuentemente, en el costo.
Para las RHS, podemos utilizar una adaptación de la fórmula general para rectángulos. Si 'B' y 'D' son las dimensiones exteriores del rectángulo, y 'b' y 'd' son las dimensiones del área hueca interior, la fórmula para el momento de inercia alrededor del eje x (Ixx) es:
Ixx = (B * D³) / 12 - (b * d³) / 12
De manera similar para el eje y (Iyy):
Iyy = (D * B³) / 12 - (d * b³) / 12
¿Por qué las Secciones Huecas son Más Eficientes?
La eficiencia de las secciones huecas radica en la distribución del material. Considera una viga sometida a una carga vertical descendente. Las fibras superiores del material experimentarán fuerzas de compresión, mientras que las fibras inferiores sufrirán fuerzas de tracción. Sin embargo, las fibras a lo largo del eje neutro de la sección (que pasa por el centroide) no experimentarán ni compresión ni tracción significativas.
La magnitud de estas fuerzas de compresión o tracción es directamente proporcional a la distancia desde el eje neutro. Esto significa que el material más cercano al eje neutro resiste una cantidad de fuerza mucho menor que el material ubicado en los extremos más alejados. En una sección maciza, el material interior, a pesar de ocupar una gran área, resiste solo una pequeña fracción de la fuerza total, mientras que el material exterior soporta la mayor parte de la carga.
Al hacer la sección hueca, se elimina esta parte interior de la sección que contribuye mínimamente a la resistencia a la flexión, pero sí suma peso y costo. Así, se mejora la eficiencia de la sección en términos de su peso, costo y uso de material, concentrando el material donde es más efectivo para resistir las fuerzas.
Aplicaciones y Significado del Momento de Inercia
El momento de inercia es un parámetro fundamental en la ingeniería estructural, directamente relacionado con dos aspectos críticos del comportamiento de una viga o columna bajo carga: la tensión de flexión y la deflexión (o deformación).
- Tensión de Flexión: La tensión de flexión (σ) en una sección se calcula mediante la fórmula:
σ = (M * y) / I, donde M es el momento flector aplicado, y es la distancia desde el eje neutro, e I es el momento de inercia. Como se observa, el momento de inercia (I) se encuentra en el denominador. Esto significa que, para un mismo momento flector y distancia, una sección con un mayor momento de inercia experimentará una menor tensión. - Deflexión: La deflexión (δ) de una viga también depende inversamente del momento de inercia. Aunque las ecuaciones de deflexión varían según el tipo de carga y los apoyos (por ejemplo, para una viga en voladizo o simplemente apoyada), el momento de inercia siempre aparece en el denominador. Una mayor I resultará en una menor deflexión, lo que es crucial para garantizar que las estructuras no se deformen excesivamente, manteniendo su funcionalidad y estética.
En resumen, un mayor momento de inercia se traduce en una mayor rigidez y una menor deformación bajo carga, permitiendo diseños más eficientes y seguros.
Distinción entre Momento de Inercia de Área y Momento de Inercia de Masa
Es importante diferenciar entre el "Momento de Inercia de Área" (o Segundo Momento de Área), que hemos estado discutiendo hasta ahora, y el "Momento de Inercia de Masa". Aunque ambos comparten el término "momento de inercia" y se calculan mediante integrales similares, representan conceptos físicos distintos y se aplican en diferentes contextos.
- Momento de Inercia de Área (I): Es una propiedad geométrica de una sección transversal que describe cómo se distribuye su área en relación con un eje. Se utiliza en el análisis de esfuerzos y deformaciones en sólidos deformables bajo flexión. Sus unidades son longitud a la cuarta potencia (ej., mm⁴, cm⁴, in⁴).
- Momento de Inercia de Masa (J o Im): Es una propiedad de un cuerpo que describe su resistencia a la rotación angular (inercia rotacional). Depende de la distribución de la masa del cuerpo con respecto a un eje de rotación. Se utiliza en dinámica para analizar el movimiento rotacional. Sus unidades son masa por longitud al cuadrado (ej., kg·m², lb·ft²).

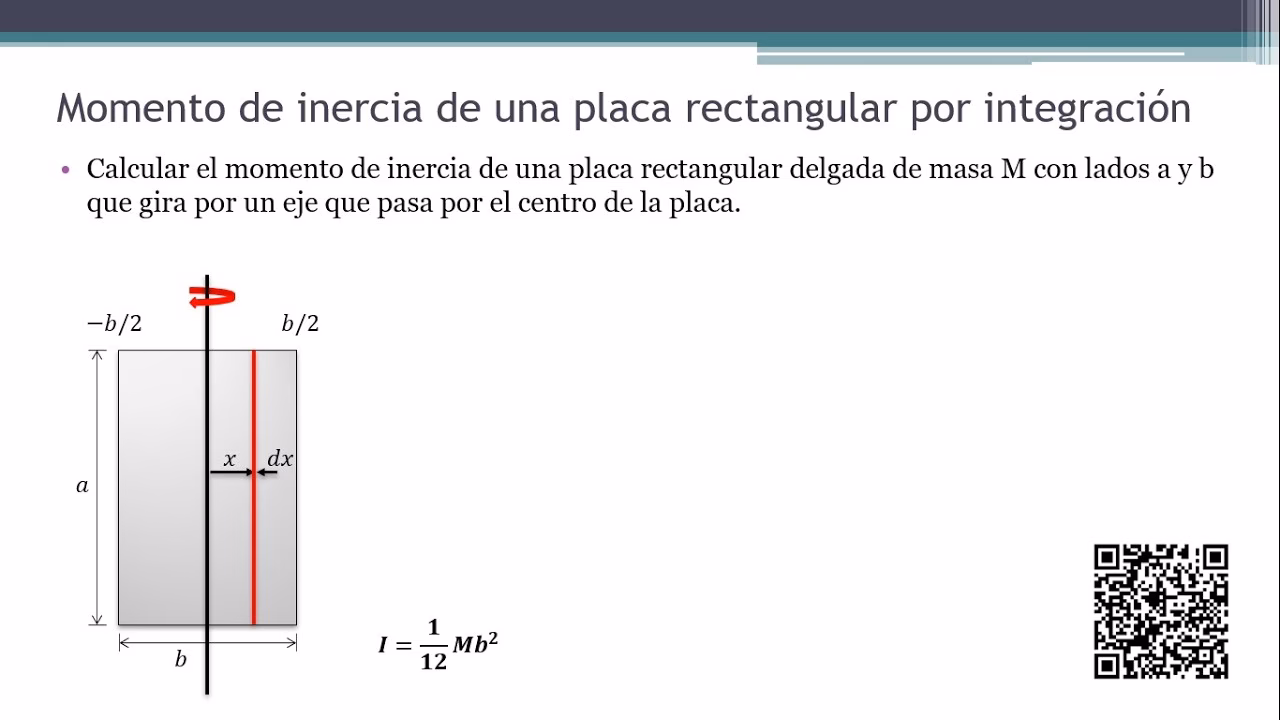

Para una placa rectangular con masa 'm', espesor 't', longitud 'a' y anchura 'b', el momento de inercia de masa se puede calcular de la siguiente manera:
Momento de Inercia de Masa de una Placa Rectangular sobre un Eje Centroidal
Consideremos una placa rectangular de masa 'm', longitud 'a' y anchura 'b'. Si el eje de rotación pasa por el centro de la placa y es paralelo a la longitud 'a' (es decir, perpendicular a la anchura 'b'), el momento de inercia de masa es:
Ixx = (m * b²) / 12
Donde 'b' es la dimensión perpendicular al eje de rotación.
La derivación de esto se basa en considerar una franja elemental de masa 'dm' a una distancia 'y' del eje. Si la densidad de la placa es 'ρ', su masa total es `m = ρ * a * b * t`. La masa de una franja elemental `dm = ρ * a * t * dy`. El momento de inercia elemental es `dI = dm * y²`. Integrando `∫ρ * a * t * y² * dy` desde `-b/2` hasta `b/2` (para el eje centroidal) se obtiene `ρ * a * t * b³ / 12`. Sustituyendo `ρ * a * t = m / b`, obtenemos `(m/b) * b³ / 12 = m * b² / 12`.
Momento de Inercia de Masa de una Placa Rectangular sobre un Eje en el Borde
Si el eje de rotación pasa a lo largo de uno de los bordes de la placa (por ejemplo, el borde de anchura 'a', con la profundidad 'b' perpendicular a este), el momento de inercia de masa es:
Iborde = (m * b²) / 3
La derivación es similar, pero la integración se realiza desde `0` hasta `b`, lo que resulta en `ρ * a * t * b³ / 3`. De nuevo, sustituyendo `ρ * a * t = m / b`, se llega a `(m/b) * b³ / 3 = m * b² / 3`.
Es crucial no confundir estas dos propiedades, ya que se aplican en campos diferentes de la ingeniería y la física.
Preguntas Frecuentes sobre el Momento de Inercia
¿Cuál es la diferencia entre Ixx e Iyy?
Ixx se refiere al momento de inercia alrededor del eje horizontal (eje x), y se utiliza para calcular la resistencia de la sección a la flexión cuando la carga se aplica verticalmente, causando que la viga se doble alrededor de su eje horizontal. Iyy se refiere al momento de inercia alrededor del eje vertical (eje y), y se utiliza para calcular la resistencia a la flexión cuando la carga se aplica horizontalmente, causando que la viga se doble alrededor de su eje vertical. La elección de Ixx o Iyy depende de la dirección en que se espera que la viga se flexione.
¿Por qué se le llama “Segundo Momento del Área” en lugar de “Momento de Inercia”?
El término “momento de inercia” es un nombre histórico ampliamente adoptado, pero es engañoso porque esta propiedad no tiene nada que ver con la inercia de la masa en movimiento. El nombre correcto, “Segundo Momento del Área”, describe con mayor precisión lo que mide: es la segunda integral del área con respecto a una distancia al cuadrado desde un eje. El “primer momento del área” (conocido como momento estático o centroide) se usa para encontrar el centroide de una sección, mientras que el “segundo momento” proporciona información sobre la distribución del área con respecto a un eje, lo que es crucial para la resistencia a la flexión.
¿Por qué las secciones huecas son más eficientes que las macizas?
Las secciones huecas son más eficientes porque concentran el material en las zonas más alejadas del eje neutro, donde la tensión de flexión es máxima. El material cerca del eje neutro contribuye poco a la resistencia a la flexión. Al eliminar este material central, se reduce significativamente el peso y el costo de la sección sin comprometer sustancialmente su capacidad para resistir la flexión, lo que las hace ideales para muchas aplicaciones estructurales.
¿Cómo afecta el momento de inercia la deflexión de una viga?
El momento de inercia afecta la deflexión de una viga de manera inversa: cuanto mayor sea el momento de inercia de una sección, menor será su deflexión bajo una carga determinada. Esto se debe a que el momento de inercia aparece en el denominador de las ecuaciones de deflexión. Por lo tanto, para minimizar la deflexión y mantener la rigidez de una estructura, los ingenieros buscan secciones con un alto momento de inercia.
Conclusión
El Momento de Inercia de una sección rectangular es una propiedad geométrica indispensable para cualquier ingeniero o estudiante de estructuras. Hemos explorado sus fórmulas fundamentales para secciones sólidas (Ixx = BD³ / 12, Iyy = DB³ / 12, y Iborde = BD³ / 3) y su extensión para las eficientes secciones huecas (Ixx = BD³ / 12 – bd³ / 12). La comprensión de su derivación y su impacto directo en la resistencia y la deflexión de las estructuras es clave para un diseño seguro y optimizado. Al dominar este concepto, se abre la puerta a una comprensión más profunda de cómo los elementos estructurales soportan las cargas y mantienen su integridad, sentando las bases para construcciones más robustas y duraderas.
