Calculando Desagües Pluviales: La Clave de un Drenaje Eficiente

El agua es un elemento vital, pero cuando se acumula sin control alrededor de nuestras construcciones, puede convertirse en un enemigo silencioso, causando daños estructurales, erosión del suelo, problemas de humedad y hasta riesgos para la salud. Por ello, el diseño y cálculo preciso de los sistemas de desagüe pluvial no es un lujo, sino una necesidad fundamental para garantizar la durabilidad y seguridad de cualquier edificación. Desde una pequeña vivienda hasta un gran complejo comercial, entender cómo manejar el agua de lluvia es esencial para prevenir costosos problemas a largo plazo.

La Importancia Vital de un Drenaje Pluvial Bien Diseñado

Un sistema de drenaje pluvial eficiente desvía el agua de lluvia de las estructuras, cimientos y áreas sensibles, protegiéndolas de la acumulación y el estancamiento. Sin un cálculo adecuado, un sistema puede ser subdimensionado, incapaz de manejar volúmenes de agua durante lluvias intensas, resultando en inundaciones. Por el contrario, un sistema sobredimensionado puede implicar un gasto innecesario de materiales y recursos. La clave radica en el equilibrio, y ese equilibrio se logra a través de cálculos precisos que consideran las características específicas del área a drenar y las condiciones climáticas locales.

El Corazón del Cálculo: El Método Racional

Para la mayoría de los proyectos de drenaje pluvial en áreas de hasta 200 acres (aproximadamente 80 hectáreas), el método más ampliamente aceptado y utilizado para calcular el caudal de escorrentía superficial es el Método Racional. Este método es relativamente simple y proporciona una estimación confiable del pico de flujo de agua que debe manejar un sistema de drenaje. La fórmula fundamental de este método se expresa como:

Q = C * i * A

Donde:

• Q es el Caudal de Escorrentía pico (generalmente en litros por segundo o galones por minuto). Representa la cantidad máxima de agua que fluirá por el sistema en un momento dado.
• C es el Coeficiente de Escorrentía (adimensional). Es un factor que representa la fracción de la lluvia que se convierte en escorrentía superficial. Varía según el tipo de superficie, ya que algunas superficies absorben más agua que otras.
• i es la Intensidad de la Lluvia (generalmente en mm/hora o pulgadas/hora). Es la tasa a la que cae la lluvia para una duración y frecuencia de tormenta de diseño específicas.
• A es el Área de Drenaje (en hectáreas, metros cuadrados o acres). Es la superficie total desde la cual se recolectará el agua.

Desglose Detallado de las Variables del Método Racional

1. El Área de Drenaje (A)

El primer paso es determinar con precisión el área total desde la que se recogerá el agua. Esto puede incluir techos, patios, caminos, céspedes y cualquier otra superficie que contribuya al flujo de agua hacia el punto de drenaje. Utiliza planos topográficos o realiza mediciones en el sitio para obtener el área en metros cuadrados, hectáreas o pies cuadrados, según las unidades que vayas a usar en el resto de la fórmula.

2. El Coeficiente de Escorrentía (C)

Esta variable es crucial porque refleja la capacidad de una superficie para absorber o repeler el agua. Un valor de C cercano a 1 significa que casi toda el agua de lluvia se convierte en escorrentía (superficies impermeables), mientras que un valor bajo indica una alta absorción (superficies permeables). Aquí te presentamos una tabla con valores típicos del Coeficiente de Escorrentía:

Si tu área de drenaje tiene diferentes tipos de superficies (ej., parte de techo, parte de césped), deberás calcular un coeficiente de escorrentía promedio ponderado por el área de cada tipo de superficie.

3. La Intensidad de la Lluvia (i)

La Intensidad de la Lluvia es quizás la variable más compleja de determinar, ya que depende de factores geográficos y estadísticos. No es simplemente la cantidad de lluvia que cae en un día, sino la tasa máxima de precipitación para una "tormenta de diseño" específica. Las tormentas de diseño se definen por su frecuencia (periodo de retorno) y duración.

• Periodo de Retorno: Indica la probabilidad estadística de que una tormenta de cierta intensidad ocurra o sea superada en un año dado. Por ejemplo, una tormenta de 25 años significa que tiene una probabilidad del 4% de ocurrir en cualquier año. Para proyectos de drenaje de superficie, a menudo se utilizan periodos de retorno de 5, 10 o 25 años. Para infraestructuras críticas, se pueden usar periodos de 50 o 100 años.
• Duración: Es el tiempo durante el cual se considera que la lluvia mantiene su intensidad máxima. Comúnmente se usan duraciones de 5, 10, 15 o 30 minutos, o incluso 1 hora. Para el dimensionamiento de tuberías y dispositivos de captura, a menudo se usa un evento de 25 años y 10 minutos, ya que representa un pico de escorrentía importante. Para el cálculo de volumen de almacenamiento, se podría usar un evento de 1 año y 60 minutos, ya que se busca un volumen total más que un pico instantáneo.

La información sobre la intensidad de la lluvia se obtiene de datos meteorológicos históricos, curvas Intensidad-Duración-Frecuencia (IDF) proporcionadas por agencias gubernamentales, municipios locales o mapas de isoyetas. Es fundamental consultar las normativas y datos específicos de tu localidad, ya que estos valores varían significativamente de una región a otra.

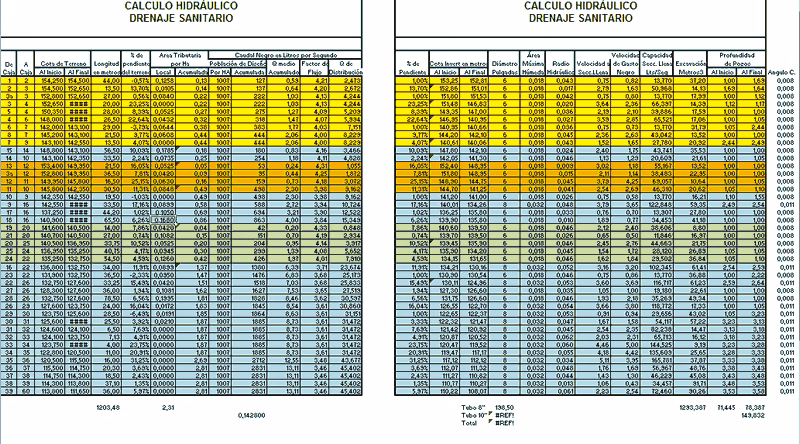

Cálculo del Caudal de Aguas Pluviales (Qp) y Dimensionamiento

Una vez que tienes los valores de C, i y A, puedes calcular el Caudal de Escorrentía (Q). Este valor de Q es el que te permitirá seleccionar los componentes adecuados de tu sistema de drenaje.

Por ejemplo, si utilizas la fórmula Qp = S x Ic x Cm donde:

• Qp = Caudal de aguas pluviales (l/s)
• S = Superficie del área drenada (ha)
• Ic = Intensidad de la lluvia (l/s/ha o mm/h convertidos)
• Cm = Coeficiente de escorrentía

El resultado te dará el caudal máximo en litros por segundo que tu sistema debe ser capaz de manejar. Con este caudal, podrás dimensionar:

1. Tuberías y Canales

Cada diámetro de tubería y cada tipo de canal tienen una capacidad máxima de flujo. Es vital que la capacidad de tus conductos sea igual o superior al caudal calculado (Q). Además, la pendiente de las tuberías es un factor crítico. Una mayor pendiente permite que el agua fluya más rápido, aumentando la capacidad de transporte de un tubo de cierto diámetro. Las pendientes mínimas suelen ser del 1% al 2% para asegurar la autolimpieza y evitar la sedimentación. Consulta tablas de capacidad de tuberías (por ejemplo, basadas en la ecuación de Manning) que relacionan el diámetro, la pendiente y el material con el caudal que pueden transportar.

2. Dispositivos de Captura (Sumideros, Rejillas, Bajantes)

Los sumideros, rejillas de piso y bajantes de techo deben ser capaces de interceptar el volumen de agua calculado sin desbordarse. Cada fabricante proporciona especificaciones de caudal para sus productos. Asegúrate de que la capacidad de captación de tus dispositivos sea adecuada para el caudal de escorrentía de la superficie que atienden. Si un sumidero no puede captar el agua lo suficientemente rápido, se formarán charcos y el agua podría desviarse hacia donde no debe.

Cálculo del Volumen de Almacenamiento (Retención y Detención)

Además de manejar el caudal pico, en muchos proyectos es necesario calcular el volumen de agua que se debe almacenar temporalmente (detención) o permanentemente (retención) para evitar la sobrecarga de los sistemas de drenaje municipales o para permitir la infiltración natural. Esto es común en sistemas de drenaje sostenible (SUDS).

Mientras que el caudal se enfoca en el pico de flujo, el volumen se centra en la cantidad total de agua durante un evento de lluvia. La información proporcionada sugiere que para un cálculo de almacenamiento se puede "multiplicar la cantidad de escorrentía de cada zona de drenaje por 15" para obtener los galones a almacenar. Esta es una regla empírica que puede ser útil para estimaciones rápidas en ciertos contextos.

Sin embargo, para un cálculo más riguroso, se utiliza el mismo Método Racional, pero ajustando la duración de la tormenta de diseño a un período más largo (por ejemplo, 60 minutos) y un período de retorno diferente (ej. 1 año) para obtener un caudal promedio durante un período extendido. Luego, este caudal se multiplica por el tiempo de duración para obtener el volumen total de agua que se generará durante ese evento de lluvia específico. Este volumen es el que el estanque de retención, la cuenca de detención o el pozo de infiltración debe ser capaz de contener.

Herramientas y Calculadoras Online

Reconociendo la complejidad de estos cálculos, muchos fabricantes y organizaciones ofrecen herramientas y calculadoras online gratuitas que simplifican enormemente el proceso. Estas calculadoras te permiten introducir los datos clave (área, tipo de superficie, ubicación geográfica para obtener la intensidad de lluvia, pendiente) y te proporcionan el caudal de escorrentía resultante, e incluso sugieren tamaños de tuberías y dispositivos. Son una excelente manera de verificar tus cálculos manuales o de agilizar el proceso para proyectos estándar. Algunas plataformas incluso permiten ajustar la frecuencia y duración de la tormenta de diseño, lo cual es muy útil.

Consideraciones Adicionales para un Diseño Robusto

Margen de Seguridad

Es una práctica estándar añadir un margen de seguridad a tus cálculos. Generalmente, se recomienda sumar un 5% a un 10% adicional al caudal o volumen calculado. Esto compensa posibles errores en las mediciones, variaciones inesperadas en la intensidad de la lluvia, obstrucciones parciales en el sistema o simplemente para garantizar una mayor resiliencia ante eventos climáticos extremos que puedan superar las expectativas del diseño.

Regulaciones Locales y Códigos de Construcción

Antes de finalizar cualquier diseño, es imperativo consultar las normativas y códigos de construcción locales. Muchas municipalidades tienen requisitos específicos para el diseño de drenaje pluvial, incluyendo los periodos de retorno mínimos para las tormentas de diseño, los coeficientes de escorrentía aceptados y las especificaciones para la descarga de aguas pluviales. Ignorar estas regulaciones puede resultar en multas o la necesidad de rehacer el trabajo.

Mantenimiento del Sistema

Un sistema bien calculado y diseñado no es nada sin un mantenimiento adecuado. Las tuberías obstruidas por hojas, lodo o escombros, y los sumideros bloqueados pueden reducir drásticamente la capacidad de drenaje, sin importar cuán precisos fueron los cálculos iniciales. Planifica un programa de limpieza y revisión regular para asegurar que tu sistema opere a su máxima eficiencia.

Preguntas Frecuentes sobre el Cálculo de Drenajes Pluviales

¿Qué es el coeficiente de escorrentía y por qué es tan importante?

El Coeficiente de Escorrentía (C) es un valor que indica qué porcentaje del agua de lluvia que cae sobre una superficie se convierte en escorrentía superficial. Es crucial porque una superficie como el asfalto (C alto) generará mucha más escorrentía que un césped bien drenado (C bajo). Usar un valor incorrecto puede llevar a subestimar o sobrestimar significativamente el caudal de agua, afectando el dimensionamiento del sistema.

¿Por qué la intensidad de la lluvia varía tanto y dónde puedo encontrar los datos para mi área?

La intensidad de la lluvia no es constante; varía geográficamente y según la duración y frecuencia de la tormenta. Es decir, no llueve igual en el desierto que en una selva tropical, y una lluvia de 10 minutos no tiene la misma intensidad que una de 1 hora. Puedes encontrar datos de intensidad de lluvia para tu área en sitios web de servicios meteorológicos nacionales, agencias de gestión del agua o de recursos hídricos locales, o consultando los departamentos de obras públicas de tu municipio.

¿Cómo sé qué tamaño de tubería necesito si ya tengo el caudal calculado?

Una vez que tienes el caudal (Q) en l/s o galones/minuto, debes consultar tablas o calculadoras hidráulicas que relacionan el diámetro de la tubería, el material (PVC, concreto, etc.) y la pendiente con la capacidad de flujo. Por ejemplo, una tubería de 10 cm con una pendiente del 1% tendrá una capacidad de flujo específica, que será mayor si la pendiente aumenta al 2% o si el diámetro de la tubería es mayor. Es un proceso iterativo de ensayo y error o de consulta directa de tablas.

¿Puedo calcular esto yo mismo o siempre necesito un profesional?

Para proyectos pequeños y sencillos, como el drenaje de un patio o un techo de garaje, y si te sientes cómodo con las fórmulas y la obtención de datos, podrías intentar los cálculos tú mismo, utilizando las herramientas online disponibles. Sin embargo, para proyectos más grandes, complejos, o si no estás seguro de los datos o los resultados, es altamente recomendable consultar a un ingeniero civil, un arquitecto o un especialista en drenaje. Un profesional no solo realizará los cálculos con precisión, sino que también considerará factores adicionales como la topografía, la geología del suelo, las regulaciones locales y la integración con otros sistemas.

¿Qué pasa si no calculo bien el drenaje o lo ignoro?

Un drenaje mal calculado o inexistente puede llevar a una serie de problemas graves: inundaciones recurrentes, daños a los cimientos de la edificación (que pueden ser extremadamente costosos de reparar), erosión del suelo y pérdida de paisajismo, problemas de humedad y moho dentro de la propiedad (afectando la salud y la estructura), y un riesgo potencial de sanciones por incumplimiento de normativas ambientales o de construcción. En resumen, es una inversión que previene problemas mayores.

Conclusión

El cálculo de desagües pluviales es un componente crítico en la planificación y construcción de cualquier estructura. Comprender el Método Racional y sus variables, así como utilizar las herramientas adecuadas y considerar un margen de seguridad, te permitirá diseñar un sistema eficiente y robusto. Si bien las calculadoras y la información disponible son de gran ayuda, la complejidad de algunos proyectos y la importancia de la precisión hacen que la consulta a un profesional sea invaluable. Invertir tiempo y recursos en un buen diseño de drenaje es invertir en la protección y longevidad de tu propiedad, asegurando que el agua de lluvia sea un recurso manejado y no una amenaza.
