Masa Efectiva: Desvelando su Importancia en la Física

En el vasto y complejo universo de la física, especialmente en el ámbito de los materiales, a menudo nos encontramos con conceptos que, a primera vista, parecen contradecir nuestra intuición. Uno de ellos es la masa efectiva, una magnitud que, si bien se asemeja a la masa de una partícula, en realidad describe cómo se comporta esa partícula dentro de un entorno específico, como la red cristalina de un semiconductor. No es la masa intrínseca de un electrón o hueco, sino más bien una representación de su inercia aparente bajo la influencia de fuerzas externas y las interacciones con el potencial periódico del cristal. Este concepto es fundamental para comprender y diseñar dispositivos electrónicos modernos, desde transistores hasta paneles solares.

La masa efectiva surge de la necesidad de simplificar el estudio del movimiento de portadores de carga (electrones y huecos) en sólidos cristalinos. En lugar de analizar las complejas interacciones entre un electrón y cada átomo de la red, la masa efectiva nos permite tratar a estos portadores como si fueran partículas libres, pero con una masa diferente a su masa real en el vacío. Esta 'nueva' masa encapsula los efectos de la interacción del electrón con el cristal, lo que hace que los cálculos de propiedades como la conductividad, la densidad de estados y la movilidad sean mucho más manejables y precisos.

Determinación de la Masa Efectiva en Semiconductores

La masa efectiva no es un valor único y constante para un material, sino que depende de la dirección y la energía dentro de la estructura de bandas del material. Su determinación puede realizarse tanto teórica como experimentalmente.

Determinación Teórica: La Estructura de Bandas E(k)

En el corazón de la determinación teórica de la masa efectiva se encuentra la relación de dispersión energía-vector de onda, conocida como la estructura de bandas E(k). Esta relación describe la energía E de un electrón como función de su vector de onda k dentro de la red cristalina. La forma de esta curva E(k) en las proximidades de los mínimos de la banda de conducción o los máximos de la banda de valencia es crucial.

Para un caso idealizado donde la relación de dispersión es parabólica e isotrópica (esférica), la energía de un electrón se puede aproximar como:

E(k) = E₀ + (ħ²k²) / (2m*)

Donde E₀ es la energía del borde de la banda, ħ es la constante de Planck reducida y m* es la masa efectiva. En este escenario simple, los electrones se comportan como partículas libres con masa m*.

Sin embargo, en muchos semiconductores, especialmente en materiales como el silicio, las superficies de energía constante cerca de los mínimos de la banda de conducción no son esferas, sino elipsoides. Esto indica una relación de dispersión parabólica pero anisotrópica. En este caso, la masa efectiva es un tensor, y la inercia del electrón varía según la dirección. Se describe por masas efectivas longitudinales (m_l) y transversales (m_t) a lo largo de los ejes principales del elipsoide. La fórmula general para determinar la masa efectiva a partir de la curvatura de la banda es:

m_ij⁻¹ = (1/ħ²) * (∂²E / ∂k_i ∂k_j)

Esta fórmula nos dice que la inversa de la masa efectiva es proporcional a la segunda derivada de la energía con respecto al vector de onda. Cuanto más pronunciada sea la curvatura de la banda (segunda derivada grande), menor será la masa efectiva y, por lo tanto, mayor será la capacidad del electrón para acelerarse.

Un aspecto notable es que la masa efectiva puede llegar a ser negativa cuando la banda se curva hacia abajo desde un máximo. Esto explica la existencia de huecos en la banda de valencia, que se comportan como cuasipartículas con carga positiva y masa efectiva positiva, a pesar de ser la ausencia de un electrón con carga negativa.

Medición Experimental: Resonancia Ciclotrónica

Además de los cálculos teóricos, la masa efectiva puede medirse experimentalmente, siendo la resonancia ciclotrónica uno de los métodos más directos y precisos. Este método implica aplicar un campo magnético a un semiconductor y luego irradiarlo con microondas. Los portadores de carga (electrones o huecos) se mueven en órbitas circulares debido a la fuerza de Lorentz. Cuando la frecuencia de las microondas coincide con la frecuencia de ciclotrón de los portadores (que depende de su masa efectiva y la fuerza del campo magnético), se produce una fuerte absorción de energía. Midiendo esta frecuencia de resonancia y conociendo el campo magnético, se puede determinar la masa efectiva.

Tipos de Masa Efectiva y sus Fórmulas

Dado que la masa efectiva no es un concepto único, existen diferentes definiciones adaptadas a propósitos específicos en la física de semiconductores. Las dos más importantes son la masa efectiva para la densidad de estados y la masa efectiva para la conductividad.

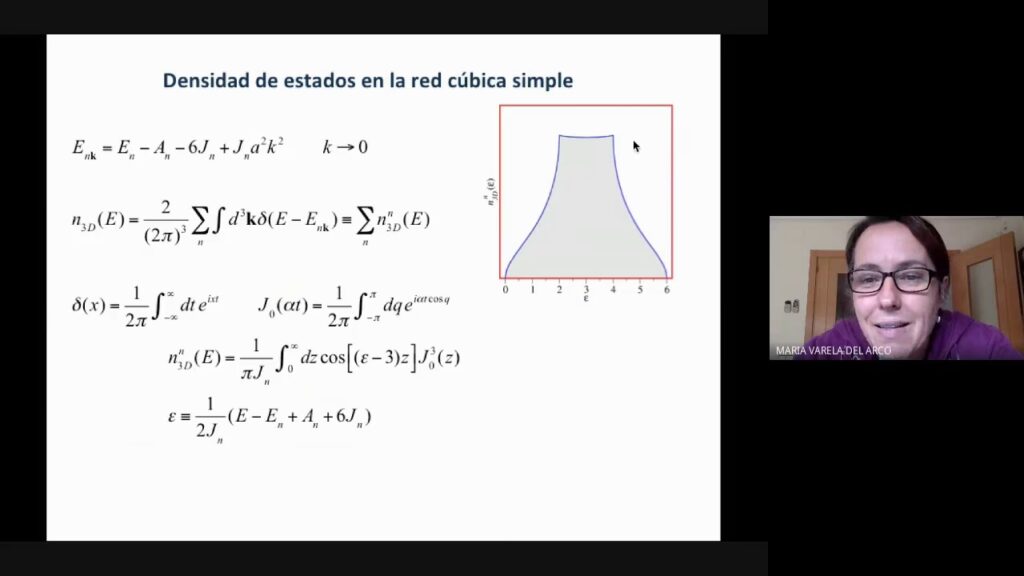

Masa Efectiva para la Densidad de Estados (m_dos*)

Esta masa efectiva es crucial para calcular la densidad total de estados electrónicos en una banda, lo que a su vez es fundamental para determinar la concentración de portadores de carga (electrones o huecos) en un semiconductor. Si un material tiene varios mínimos de banda equivalentes (valles), la masa efectiva de la densidad de estados debe tener en cuenta el número de estos valles (M_c). Para un solo mínimo de banda descrito por una masa longitudinal (m_l) y dos masas transversales (m_t), la masa efectiva para la densidad de estados es la media geométrica de las tres masas. Incluyendo el factor de degeneración M_c, la fórmula es:

m_e,dos* = (M_c^(2/3)) * (m_l * m_t * m_t)^(1/3)

Por ejemplo, para el silicio, que tiene seis valles equivalentes en su banda de conducción (M_c = 6) con m_l = 0.98 m₀ y m_t = 0.19 m₀ (donde m₀ es la masa del electrón libre), la masa efectiva para la densidad de estados de los electrones es aproximadamente:

m_e,dos* = (6^(2/3)) * (0.98 * 0.19 * 0.19)^(1/3) m₀ ≈ 1.08 m₀

Masa Efectiva para la Conductividad (m_cond*)

La conductividad de un material es inversamente proporcional a la masa efectiva de los portadores de carga. Cuando hay múltiples máximos o mínimos de banda que contribuyen a la conductividad, la contribución total es proporcional a la suma de las inversas de las masas individuales, multiplicada por la densidad de portadores en cada banda. Para mínimos anisotrópicos con una masa efectiva longitudinal (m_l) y dos transversales (m_t), y suponiendo que el material tiene una conductividad isotrópica (como en los materiales cúbicos), la masa efectiva resultante para la conductividad se calcula mediante la media armónica:

m_e,cond* = 3 * (1/m_l + 1/m_t + 1/m_t)⁻¹

Para los electrones en los mínimos X del silicio, con m_l = 0.98 m₀ y m_t = 0.19 m₀, la masa efectiva de conductividad es:

m_e,cond* = 3 * (1/0.98 + 1/0.19 + 1/0.19)⁻¹ m₀ ≈ 0.26 m₀

Es importante notar que para las bandas de huecos pesados, debido a su simetría no esférica y superficies de energía deformadas, puede haber discrepancias entre los valores calculados y los valores reales de masa efectiva para densidad de estados y conductividad.

Tabla Comparativa de Masas Efectivas en Semiconductores Comunes

Para contextualizar, presentamos una tabla que resume las masas efectivas clave para algunos semiconductores fundamentales:

¹Debido a la simetría no esférica de la banda de huecos pesados, existe una discrepancia entre la masa efectiva real para los cálculos de densidad de estados y conductividad (número de la derecha) y el valor calculado (número de la izquierda), que se basa en superficies de energía constante esféricas.

La Masa Efectiva de la Banda de Conducción del Silicio

El silicio es el material semiconductor más utilizado en la industria electrónica, y sus propiedades, incluida la masa efectiva, son de suma importancia. Como se mencionó, la banda de conducción del silicio presenta mínimos de energía que no están centrados en k=0 y que tienen una simetría elipsoidal en lugar de esférica. Esto significa que la inercia de los electrones en la banda de conducción del silicio es anisotrópica.

Para cada uno de los seis valles equivalentes en la banda de conducción del silicio, se definen dos masas efectivas principales:

• Masa efectiva longitudinal (m_l): Aproximadamente 0.98 veces la masa del electrón libre (m₀). Esta es la masa a lo largo del eje principal del elipsoide.
• Masa efectiva transversal (m_t): Aproximadamente 0.19 veces la masa del electrón libre (m₀). Esta es la masa en las dos direcciones perpendiculares al eje longitudinal.

A pesar de esta anisotropía individual de cada valle, el silicio exhibe una conductividad general isotrópica. Esto se debe a que la suma de las contribuciones de todos los valles, que están orientados en diferentes direcciones cristalográficas, promedia las anisotropías individuales, resultando en una conductividad macroscópicamente uniforme en todas las direcciones.

Los valores de la masa efectiva de conductividad para electrones en silicio es de 0.26 m₀, y para la densidad de estados es de 1.08 m₀. Estos valores son esenciales para modelar el comportamiento de los dispositivos de silicio y optimizar su rendimiento.

Masa Efectiva en un Contexto Diferente: El Brazo de un Tocadiscos

Curiosamente, el término 'masa efectiva' también se utiliza en un contexto completamente diferente, ajeno a la física de semiconductores, pero igualmente importante para los entusiastas del audio: la masa efectiva del brazo de un tocadiscos. Aunque el concepto fundamental de 'inercia aparente' es similar, su aplicación y cálculo son distintos.

La masa efectiva de un brazo de tocadiscos no se refiere a su peso físico total, sino a la inercia que el brazo presenta al movimiento vertical del lápiz óptico (aguja) mientras rastrea el surco del disco. Esta masa está influenciada por el peso de los componentes del brazo (como el cabezal y el contrapeso) en relación con su distancia al pivote del brazo. Cuanto más lejos esté el peso del pivote, mayor será la masa efectiva.

¿Por qué es Importante la Masa Efectiva del Brazo?

La masa efectiva del brazo es un factor crítico para lograr una correspondencia óptima con la conformidad (o elasticidad) de la cápsula fonográfica. La conformidad se refiere a la 'elasticidad' del sistema de suspensión del lápiz óptico de la cápsula; una conformidad alta significa una suspensión blanda, mientras que una conformidad baja indica una suspensión rígida.

La interacción entre la masa efectiva del brazo y la conformidad de la cápsula crea una frecuencia de resonancia. Si esta frecuencia de resonancia cae dentro de un rango indeseable (por ejemplo, donde ocurren vibraciones externas como el 'rumble' del tocadiscos o las pisadas), puede provocar un aumento significativo en la amplitud del sonido en esas frecuencias, coloreando la música o afectando el rendimiento de seguimiento de la aguja. El rango de frecuencia de resonancia preferido es de 8 a 11 Hz, con límites absolutos de 7 a 12 Hz.

Cómo 'Calcular' o Determinar la Compatibilidad

Los fabricantes de brazos de tocadiscos suelen proporcionar la masa efectiva de sus brazos. Este valor debe incluir la masa del cabezal, pero no la de la cápsula. Si el valor proporcionado incluye una cápsula preinstalada, simplemente se resta su peso (y el de los tornillos de montaje) para obtener la masa efectiva del brazo solo.

En lugar de realizar cálculos complejos manualmente, se recomienda utilizar herramientas en línea como el Evaluador de Resonancia de Cápsulas (disponible en sitios especializados). Estas herramientas permiten introducir la masa efectiva del brazo y la conformidad de la cápsula para determinar la frecuencia de resonancia resultante.

Ejemplo práctico: Supongamos un brazo con una masa efectiva de 13 gramos (incluido el cabezal). Queremos usar una cápsula que, con tornillos de montaje, pesa 9 gramos. La conformidad de la cápsula es de 10 cu a 100 Hz. Para usar el evaluador, convertimos la conformidad a 10 Hz multiplicando por 1.7 (10 cu x 1.7 = 17 cu). Al introducir estos valores en el evaluador, si la intersección de la fila '17 cu' y la columna '9g' nos da una frecuencia de resonancia de 8 Hz, esta cápsula sería una buena combinación para el brazo, ya que cae dentro del rango preferido.

Tabla de Compatibilidad General Brazo/Cápsula

Para una guía rápida, aquí hay una tabla general de compatibilidad:

La masa efectiva del brazo es, por lo tanto, un parámetro crucial que asegura que tu sistema de tocadiscos reproduzca el sonido de forma precisa y sin distorsiones indeseadas.

Preguntas Frecuentes sobre la Masa Efectiva

¿Qué es la masa efectiva?

La masa efectiva es un concepto en física que describe cómo se comporta una partícula (como un electrón o hueco) dentro de un entorno complejo, como la red cristalina de un semiconductor, bajo la influencia de fuerzas externas. No es la masa real de la partícula, sino una masa aparente que refleja su inercia en ese entorno. En el caso de un brazo de tocadiscos, se refiere a la inercia que presenta al movimiento vertical de la aguja.

¿Por qué hay diferentes tipos de masa efectiva en semiconductores?

Existen diferentes tipos porque la interacción de los electrones con la red cristalina es compleja y no uniforme. La masa efectiva puede variar con la dirección (anisotropía) y el propósito del cálculo. Por ejemplo, la masa efectiva para la densidad de estados se usa para calcular cuántos portadores de carga hay, mientras que la masa efectiva de conductividad se usa para determinar qué tan bien conducen la electricidad.

¿Cómo se mide la masa efectiva experimentalmente?

Una de las formas más comunes es a través de la resonancia ciclotrónica. Se aplica un campo magnético y se irradia el material con microondas. Cuando la frecuencia de las microondas coincide con la frecuencia de ciclotrón de los portadores de carga, se produce una absorción de energía que permite calcular la masa efectiva.

¿La masa efectiva puede ser negativa?

Sí, en el contexto de semiconductores, la masa efectiva puede ser negativa. Esto ocurre en regiones de la estructura de bandas donde la curvatura E(k) es negativa. Un electrón con masa efectiva negativa se movería en la dirección opuesta a una fuerza aplicada, lo que explica el comportamiento de los huecos como portadores de carga positiva.

¿Qué relación tiene la masa efectiva con la conductividad de un semiconductor?

La conductividad de un semiconductor es inversamente proporcional a la masa efectiva de los portadores de carga. Una masa efectiva baja significa que los portadores son más 'ligeros' y pueden acelerarse más fácilmente bajo un campo eléctrico, lo que resulta en una mayor conductividad.

¿Qué es la masa efectiva del brazo de un tocadiscos y por qué es importante?

La masa efectiva del brazo de un tocadiscos es la inercia que el brazo presenta al movimiento vertical de la aguja. Es crucial porque, junto con la conformidad de la cápsula, determina la frecuencia de resonancia del sistema. Un ajuste adecuado asegura que esta frecuencia caiga en un rango óptimo (8-11 Hz), evitando vibraciones indeseadas que puedan afectar la calidad del sonido y el desgaste del disco y la aguja.

La masa efectiva, ya sea en el ámbito de los semiconductores o de los tocadiscos, demuestra ser un concepto fundamental para entender y optimizar el comportamiento de los sistemas físicos. Su correcta comprensión y aplicación son clave para el avance tecnológico y la mejora de nuestras experiencias diarias, desde la electrónica que nos rodea hasta la calidad del sonido de nuestra música favorita.
