Celdas Unitarias: Cálculo de su Volumen Esencial

La comprensión de la estructura de los materiales a nivel atómico es fundamental en campos como la ciencia de los materiales, la química y la física. En el corazón de esta comprensión se encuentra el concepto de la celda unitaria, la unidad estructural más pequeña que, al repetirse en tres dimensiones, construye toda la red cristalina de un material. Calcular el volumen de esta celda unitaria no es solo un ejercicio teórico; es una herramienta práctica indispensable para determinar propiedades cruciales como la densidad, el factor de empaquetamiento atómico y, en última instancia, predecir el comportamiento de los materiales.

En este artículo, exploraremos en profundidad cómo se determina el volumen de una celda unitaria, prestando especial atención a las estructuras cúbicas, que son las más comunes y sencillas de visualizar. Desde la fórmula básica hasta sus aplicaciones prácticas y ejemplos detallados, desglosaremos todo lo que necesitas saber para dominar este cálculo fundamental.

¿Qué es Exactamente una Celda Unitaria?

Antes de sumergirnos en los cálculos, es crucial tener una idea clara de qué representa una celda unitaria. Imagina un edificio construido con bloques idénticos. Cada uno de esos bloques podría considerarse una celda unitaria. En el mundo de los materiales, una celda unitaria es la unidad repetitiva más pequeña de una red cristalina que conserva todas las características de simetría del cristal completo. Es como el ladrillo fundamental a partir del cual se construye toda la estructura cristalina.

Existen siete sistemas cristalinos principales, cada uno con sus propias características de simetría y formas de celdas unitarias: cúbico, tetragonal, ortorrómbico, romboédrico (trigonal), hexagonal, monoclínico y triclínico. Sin embargo, para fines de introducción y la mayoría de las aplicaciones prácticas en materiales comunes, las celdas unitarias cúbicas son de particular interés debido a su simplicidad y la alta simetría que poseen.

La Importancia Crucial del Volumen de la Celda Unitaria

El volumen de la celda unitaria, aunque pueda parecer un detalle menor, es un parámetro de red de suma importancia por varias razones clave:

• Cálculo de la Densidad: La densidad teórica de un material cristalino se puede calcular con gran precisión si se conoce el volumen de su celda unitaria, el número de átomos contenidos en ella y la masa atómica de los elementos. La fórmula general es Densidad (ρ) = (Número de átomos por celda unitaria × Masa atómica) / (Volumen de la celda unitaria × Número de Avogadro). Esta es una de las aplicaciones más directas y vitales.
• Factor de Empaquetamiento Atómico (FEA): El FEA es la fracción del volumen de la celda unitaria que está ocupada por los átomos. Conocer el volumen total de la celda y el volumen de los átomos dentro de ella permite determinar qué tan eficientemente están empaquetados los átomos. Esto influye directamente en las propiedades mecánicas y térmicas del material.
• Predicción de Propiedades: El empaquetamiento atómico y el volumen de la celda unitaria están intrínsecamente relacionados con propiedades físicas como el punto de fusión, la conductividad eléctrica y térmica, y la dureza. Un material con un empaquetamiento más denso (y por ende, un volumen de celda unitaria menor para la misma cantidad de átomos) tiende a ser más denso y, a menudo, más fuerte.
• Diseño de Materiales: Para los ingenieros de materiales, la capacidad de predecir estas propiedades a partir de la estructura atómica es fundamental para el diseño y desarrollo de nuevos materiales con características específicas.

Cálculo del Volumen en Celdas Unitarias Cúbicas

El cálculo del volumen de una celda unitaria es relativamente sencillo cuando se trata de estructuras cúbicas. Una celda unitaria cúbica se define por tener tres aristas de igual longitud (a = b = c) y todos los ángulos entre estas aristas de 90 grados (α = β = γ = 90°). Debido a esta simetría perfecta, su volumen se determina elevando al cubo la longitud de su arista. Si 'a' es la longitud de la arista (también conocida como parámetro de red), entonces el volumen (V) de la celda unitaria es:

V = a³

Esta fórmula se aplica a los tres tipos principales de celdas unitarias cúbicas:

• Cúbica Simple (CS): Los átomos se encuentran solo en los vértices del cubo.
• Cúbica Centrada en el Cuerpo (BCC): Los átomos se encuentran en los vértices y uno en el centro del cubo.
• Cúbica Centrada en las Caras (FCC): Los átomos se encuentran en los vértices y en el centro de cada una de las seis caras del cubo.

Es importante destacar que la longitud de la arista 'a' no es un valor arbitrario; está directamente relacionada con el radio atómico (r) del elemento que forma el cristal. Esta relación es diferente para cada tipo de celda cúbica, y conocerla es crucial para muchos cálculos en cristalografía.

Relación entre la Arista 'a' y el Radio Atómico 'r' en Celdas Cúbicas

A continuación, se presenta una tabla que resume la relación entre la longitud de la arista 'a' y el radio atómico 'r' para los diferentes tipos de celdas unitarias cúbicas. Esta información es vital, ya que a menudo se conoce el radio atómico de un elemento, y a partir de él se puede calcular 'a' y, por ende, el volumen.

Ejemplos Prácticos de Cálculo del Volumen

Para solidificar la comprensión, veamos algunos ejemplos numéricos de cómo calcular el volumen de la celda unitaria para diferentes tipos de estructuras cúbicas.

Ejemplo 1: Polonio (Estructura Cúbica Simple, CS)

El polonio es el único elemento que cristaliza en una estructura cúbica simple. Su radio atómico (r) es aproximadamente 0.167 nm (nanómetros).

• Paso 1: Determinar la longitud de la arista 'a'. Para una celda CS, a = 2r.
• a = 2 × 0.167 nm = 0.334 nm
• Paso 2: Calcular el volumen (V) usando V = a³.
• V = (0.334 nm)³ = 0.03725 nm³

El volumen de la celda unitaria de polonio es 0.03725 nm³.

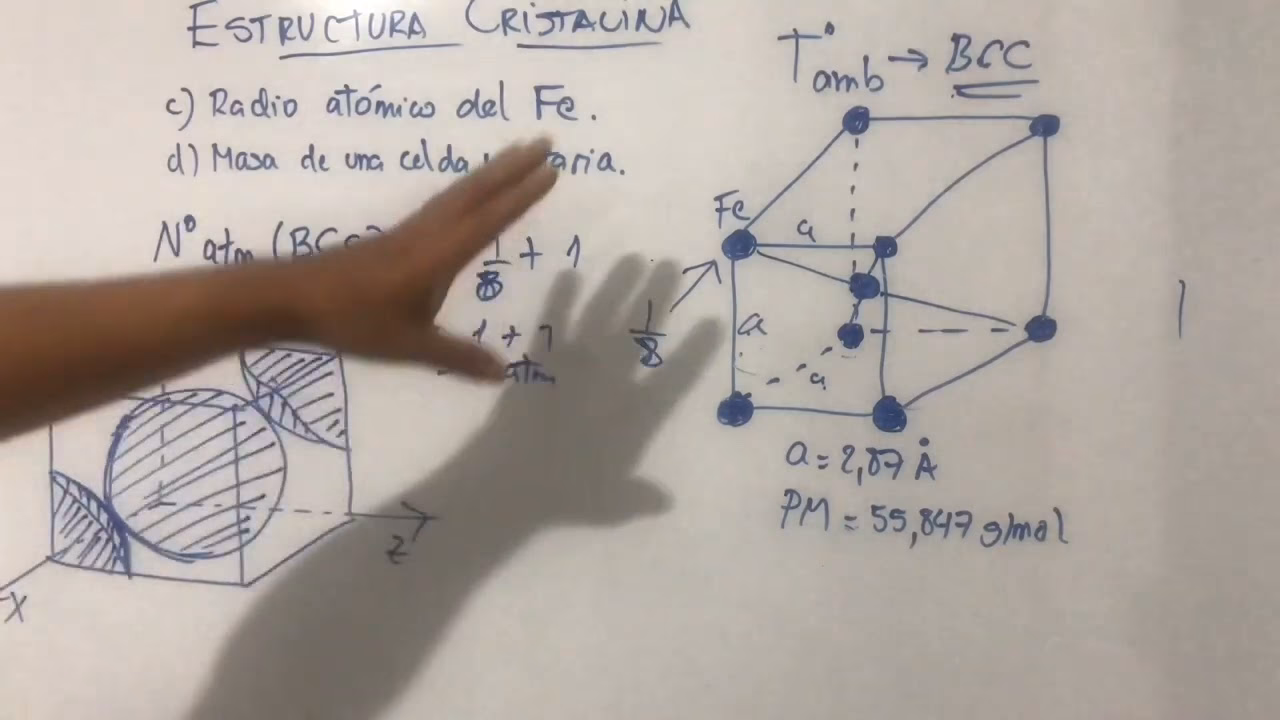

Ejemplo 2: Hierro (Estructura Cúbica Centrada en el Cuerpo, BCC)

El hierro a temperatura ambiente (hierro alfa) tiene una estructura BCC. Su radio atómico (r) es aproximadamente 0.124 nm.

• Paso 1: Determinar la longitud de la arista 'a'. Para una celda BCC, a = 4r / √3.
• a = (4 × 0.124 nm) / √3 = 0.496 nm / 1.732 = 0.2863 nm
• Paso 2: Calcular el volumen (V) usando V = a³.
• V = (0.2863 nm)³ = 0.0235 nm³

El volumen de la celda unitaria de hierro (BCC) es 0.0235 nm³.

Ejemplo 3: Cobre (Estructura Cúbica Centrada en las Caras, FCC)

El cobre cristaliza en una estructura FCC. Su radio atómico (r) es aproximadamente 0.128 nm.

• Paso 1: Determinar la longitud de la arista 'a'. Para una celda FCC, a = 4r / √2.
• a = (4 × 0.128 nm) / √2 = 0.512 nm / 1.414 = 0.3621 nm
• Paso 2: Calcular el volumen (V) usando V = a³.
• V = (0.3621 nm)³ = 0.0475 nm³

El volumen de la celda unitaria de cobre (FCC) es 0.0475 nm³.

Estos ejemplos demuestran cómo la simple fórmula V = a³ es el punto de partida, pero la clave para obtener 'a' a menudo reside en la relación con el radio atómico y el tipo específico de celda cúbica.

Celdas Unitarias No Cúbicas: Un Vistazo General

Si bien nos hemos centrado en las celdas unitarias cúbicas debido a su simplicidad y prevalencia, es importante recordar que no todos los materiales cristalizan en estas estructuras. Existen otros seis sistemas cristalinos, y sus celdas unitarias no tienen la misma simetría cúbica, lo que complica el cálculo de su volumen. En estos casos, la fórmula V = a³ no es aplicable.

Por ejemplo, para una celda unitaria triclínica (la menos simétrica), que tiene longitudes de arista a, b, c y ángulos interaxiales α, β, γ que no son necesariamente iguales ni de 90 grados, el volumen se calcula con una fórmula más compleja, derivada del volumen de un paralelepípedo:

V = abc√(1 - cos²α - cos²β - cos²γ + 2cosαcosβcosγ)

Para otras estructuras como la hexagonal, tetragonal u ortorrómbica, existen fórmulas específicas que incorporan los diferentes parámetros de red y ángulos característicos de cada sistema. Por ejemplo, en el sistema hexagonal, el volumen se calcula como V = a²c sin(120°), donde 'a' y 'c' son las longitudes de las aristas y el ángulo es fijo. La complejidad aumenta, pero el principio subyacente sigue siendo el mismo: calcular el volumen de una forma geométrica definida por los parámetros de red.

La buena noticia es que, para la mayoría de las aplicaciones introductorias y para muchos metales comunes, las estructuras cúbicas son predominantes, haciendo que la fórmula V = a³ sea la más utilizada y enseñada.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el volumen de la celda unitaria.

¿Por qué es tan importante el volumen de la celda unitaria en la ciencia de materiales?

El volumen de la celda unitaria es fundamental porque es el punto de partida para calcular propiedades intrínsecas del material como la densidad teórica, el factor de empaquetamiento atómico y, por extensión, influye en propiedades mecánicas, térmicas y eléctricas. Permite a los científicos e ingenieros entender y predecir el comportamiento de los materiales a partir de su estructura atómica.

¿La fórmula V=a³ se aplica a todas las celdas unitarias?

No, la fórmula V=a³ es específica para las celdas unitarias cúbicas (simple, BCC, FCC) debido a su alta simetría y la igualdad de todas sus aristas. Para celdas unitarias no cúbicas (tetragonal, ortorrómbica, hexagonal, romboédrica, monoclínica, triclínica), se utilizan fórmulas de volumen más complejas que tienen en cuenta las diferentes longitudes de arista y los ángulos entre ellas.

¿Cómo se mide la longitud de la arista 'a' en la práctica?

La longitud de la arista 'a' (o los parámetros de red a, b, c y los ángulos α, β, γ) se determina experimentalmente utilizando técnicas de difracción de rayos X. Cuando los rayos X interactúan con los planos atómicos de un cristal, producen un patrón de difracción único que puede analizarse para determinar la geometría y el tamaño de la celda unitaria con gran precisión.

¿Qué otros parámetros o propiedades se pueden calcular con el volumen de la celda unitaria?

Además de la densidad y el factor de empaquetamiento atómico, el volumen de la celda unitaria es crucial para:

• Calcular el número de átomos por unidad de volumen.
• Determinar la concentración de defectos puntuales (vacantes, intersticiales) en el material.
• Estudiar la expansión térmica, ya que un cambio en la temperatura puede alterar el volumen de la celda.
• Comprender las transiciones de fase, donde un material puede cambiar su estructura cristalina y, por ende, su volumen de celda unitaria.

¿Cuál es la diferencia entre celda unitaria y red cristalina?

La red cristalina es el arreglo tridimensional y periódico de los átomos (o iones o moléculas) en un sólido cristalino, extendiéndose por todo el material. La celda unitaria, por otro lado, es la unidad estructural mínima que, al repetirse indefinidamente en las tres dimensiones, genera toda la red cristalina. Es decir, la celda unitaria es el bloque de construcción fundamental de la red cristalina.

Conclusión

El cálculo del volumen de una celda unitaria es un concepto fundamental en la cristalografía y la ciencia de los materiales. Aunque para las estructuras cúbicas la fórmula V = a³ es notablemente simple, su aplicación práctica requiere una comprensión de cómo la longitud de la arista 'a' se relaciona con el radio atómico y el tipo específico de celda. Este conocimiento no solo permite determinar el tamaño de la unidad básica de un material, sino que también sirve como la piedra angular para calcular propiedades macroscópicas esenciales como la densidad y el empaquetamiento atómico. Dominar este cálculo abre las puertas a una comprensión más profunda de la materia y sus infinitas posibilidades en la ingeniería y la investigación.
