Detección de Ciclos en Grafos Dirigidos: Guía Completa

En el vasto universo de la computación y las ciencias de la información, los grafos son estructuras de datos fundamentales que modelan relaciones entre entidades. Desde redes sociales y sistemas de navegación hasta la gestión de dependencias en proyectos de software o la detección de interbloqueos (deadlocks) en sistemas operativos, la capacidad de entender y analizar estas estructuras es vital. Uno de los problemas más comunes y cruciales en el análisis de grafos, especialmente los dirigidos, es la detección de ciclos. Un ciclo puede indicar una dependencia circular, una ruta sin fin o una condición de interbloqueo, situaciones que a menudo requieren ser identificadas y resueltas. En este artículo, exploraremos en profundidad dos de los métodos más eficaces para detectar ciclos en grafos dirigidos: la Búsqueda en Profundidad (DFS) y el Ordenamiento Topológico, también conocido como el Algoritmo de Kahn.

Para abordar la detección de ciclos, primero debemos comprender qué es un grafo y cómo se estructura.

¿Qué es un Grafo y Cómo se Representa?

Formalmente, un grafo se define como un par G = (V, A), donde V es un conjunto de elementos llamados vértices (o nodos) y A es un conjunto de elementos llamados aristas (o enlaces), que representan las conexiones entre los vértices. Las aristas pueden ser ordenadas o no ordenadas, lo que da lugar a dos tipos principales de grafos:

• Grafos No Dirigidos: Las aristas no tienen una dirección específica. Si existe una arista entre el vértice A y el vértice B, significa que la conexión es bidireccional (A está conectado a B y B está conectado a A).
• Grafos Dirigidos: Las aristas tienen una dirección. Una arista de A a B (representada como A → B) significa que hay una conexión de A a B, pero no necesariamente de B a A. Los ciclos son un concepto particularmente relevante en este tipo de grafos.

En cuanto a la representación de grafos en programación, existen principalmente dos formas:

• Matriz de Adyacencias: Se utiliza una matriz cuadrada V x V (donde V es el número de vértices). Si hay una arista del vértice i al vértice j, la entrada M[i][j] es 1 (o el peso de la arista); de lo contrario, es 0. Es eficiente para verificar la existencia de una arista entre dos vértices, pero puede consumir mucha memoria para grafos dispersos (con pocas aristas).

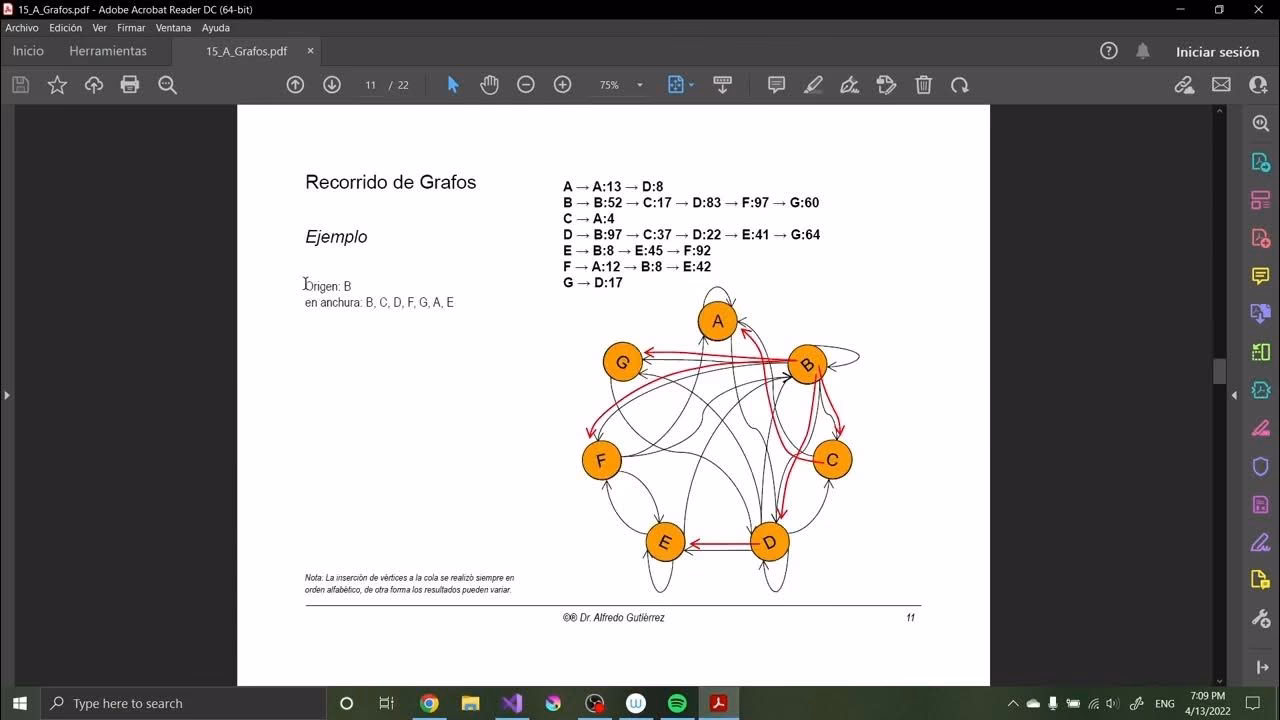

• Lista de Adyacencias: Para cada vértice, se mantiene una lista de los vértices a los que está conectado. Esta representación es más eficiente en términos de espacio para grafos dispersos y es comúnmente utilizada en algoritmos de recorrido.

Para la detección de ciclos, la lista de adyacencias es generalmente la preferida debido a su eficiencia en la exploración de vecinos de un vértice.

La Esencia de un Ciclo en un Grafo Dirigido

En un grafo dirigido, un ciclo es un camino que comienza y termina en el mismo vértice, pasando por al menos un vértice intermedio. En otras palabras, es una secuencia de vértices v1, v2, ..., vk tal que existe una arista de v1 a v2, de v2 a v3, ..., y de vk de vuelta a v1. Por ejemplo, si tenemos las aristas 0 → 1, 1 → 2, y 2 → 0, entonces 0 → 1 → 2 → 0 es un ciclo. La presencia de ciclos en grafos dirigidos es crucial para la lógica de muchas aplicaciones.

Método 1: Detección de Ciclos Usando Búsqueda en Profundidad (DFS)

La Búsqueda en Profundidad (DFS por sus siglas en inglés, Depth-First Search) es un algoritmo de recorrido de grafos que explora tan lejos como sea posible a lo largo de cada rama antes de retroceder. Para detectar ciclos en un grafo dirigido usando DFS, nos basamos en la idea de que un ciclo existe si, durante el recorrido, encontramos una arista de retroceso.

Concepto Central: La Arista de Retroceso

Una arista de retroceso es una arista (u, v) donde 'v' es un ancestro de 'u' en el árbol de DFS (es decir, 'v' ya está en la pila de recursión actual). Si DFS encuentra una arista que apunta a un nodo que ya está en el camino actual que estamos explorando, entonces hemos encontrado un ciclo.

Variables Clave para el DFS

Para implementar esto, necesitamos dos arreglos booleanos:

• visited[]: Un arreglo para marcar los vértices que ya han sido visitados en cualquier punto del recorrido DFS. Esto evita procesar el mismo vértice repetidamente y ayuda a manejar grafos desconectados.
• recStack[]: Un arreglo para marcar los vértices que están actualmente en la pila de recursión (es decir, en el camino actual desde el vértice de inicio de DFS hasta el vértice actual). Este arreglo es fundamental para detectar las aristas de retroceso.

Algoritmo Paso a Paso (DFS)

1. Inicializar los arreglos visited[] y recStack[] con todos los valores en false.
2. Iterar sobre cada vértice del grafo, desde 0 hasta V-1 (donde V es el número total de vértices).
3. Para cada vértice u:
• Si u no ha sido visitado (visited[u] es false), llamar a una función auxiliar isCyclicUtil(adj, u, visited, recStack) para iniciar un recorrido DFS desde u.
• Si isCyclicUtil devuelve true, significa que se encontró un ciclo, y la función principal también debe retornar true.
4. Si el bucle termina sin encontrar ningún ciclo, la función principal retorna false.

Función Auxiliar isCyclicUtil(adj, u, visited, recStack):

1. Paso de Detección de Ciclo: Si recStack[u] es true, significa que el vértice u ya está en la pila de recursión actual. Esto indica una arista de retroceso y, por lo tanto, un ciclo. Retornar true.
2. Paso de Optimización: Si visited[u] es true (y recStack[u] es false), significa que el vértice u ya fue visitado y procesado en una llamada anterior de DFS, pero no forma parte del camino actual. No hay necesidad de explorarlo de nuevo. Retornar false.
3. Marcado de Vértice: Marcar visited[u] = true y recStack[u] = true. Esto indica que u ha sido visitado y está ahora en la pila de recursión.
4. Exploración de Vecinos: Para cada vecino v de u (es decir, para cada vértice v en adj[u]):
• Llamar recursivamente a isCyclicUtil(adj, v, visited, recStack).
• Si la llamada recursiva devuelve true (indicando que se encontró un ciclo), propagar el true hacia arriba en la pila de llamadas.
5. Desmarcado de Vértice: Después de visitar todos los vecinos de u y que todas las llamadas recursivas hayan terminado para u, desmarcar recStack[u] = false. Esto es crucial, ya que u ya no es parte del camino de recursión actual.
6. Si ninguna de las exploraciones detectó un ciclo, retornar false.

Ejemplo Ilustrativo (DFS)

Consideremos el grafo con V=4 vértices y las aristas: {{0, 1}, {0, 2}, {1, 2}, {2, 0}, {2, 3}}. El ciclo es 0 → 2 → 0.

Estado inicial: visited = [F,F,F,F], recStack = [F,F,F,F]

1. Iniciar DFS desde el vértice 0 (isCyclicUtil(adj, 0, ...)):

• Marcar visited[0]=T, recStack[0]=T.
• Vecinos de 0: 1, 2.
• Llamar a isCyclicUtil(adj, 1, ...):
• Marcar visited[1]=T, recStack[1]=T.
• Vecino de 1: 2.
• Llamar a isCyclicUtil(adj, 2, ...):
• Marcar visited[2]=T, recStack[2]=T.
• Vecinos de 2: 0, 3.
• Llamar a isCyclicUtil(adj, 0, ...):
• ¡recStack[0] es T! Se detecta un ciclo (0 → 2 → 0). Retorna true.
• La llamada isCyclicUtil(adj, 2, ...) recibe true y lo propaga.
• La llamada isCyclicUtil(adj, 1, ...) recibe true y lo propaga.
• La llamada isCyclicUtil(adj, 0, ...) recibe true y la función principal retorna true.

Se detecta el ciclo 0 → 2 → 0.

Complejidad del DFS

• Complejidad Temporal: O(V + E), donde V es el número de vértices y E es el número de aristas. Cada vértice y cada arista se visitan una vez en el peor de los casos.
• Complejidad Espacial: O(V), debido al almacenamiento de los arreglos visited y recStack. La lista de adyacencias no se cuenta como espacio auxiliar ya que es parte de la representación del grafo.

Método 2: Detección de Ciclos Usando Ordenamiento Topológico (Algoritmo de Kahn)

El ordenamiento topológico es una ordenación lineal de los vértices de un grafo dirigido acíclico (DAG) tal que para cada arista dirigida de 'u' a 'v', 'u' aparece antes que 'v' en la ordenación. La clave para la detección de ciclos con este método es que un grafo dirigido tiene un ordenamiento topológico si y solo si es un DAG (es decir, no contiene ciclos). Si el algoritmo de ordenamiento topológico no puede procesar todos los vértices, entonces el grafo contiene al menos un ciclo.

Concepto Central: Grado de Entrada (In-Degree)

Antes de sumergirnos en el Algoritmo de Kahn, es fundamental entender el concepto de grado de entrada. El grado de entrada de un vértice es el número de aristas que apuntan hacia él. Por ejemplo, si tenemos las aristas 0 → 1 y 2 → 1, el vértice 1 tiene un grado de entrada de 2.

Algoritmo Paso a Paso (Algoritmo de Kahn)

1. Calcular Grados de Entrada: Para cada vértice en el grafo, calcular su grado de entrada. Esto se puede hacer iterando sobre todas las aristas y, para cada arista (u, v), incrementar el grado de entrada de v.
2. Inicializar Cola: Crear una cola y añadir todos los vértices cuyo grado de entrada sea 0. Estos son los vértices que no tienen dependencias entrantes.
3. Procesar Vértices: Inicializar un contador visited_count = 0. Mientras la cola no esté vacía:
• Desencolar un vértice u de la cola.
• Incrementar visited_count.
• Para cada vecino v de u (es decir, para cada arista u → v):
• Decrementar el grado de entrada de v.
• Si el grado de entrada de v se convierte en 0, encolar v.
4. Verificar Ciclo: Una vez que la cola esté vacía, comparar visited_count con el número total de vértices (V).
• Si visited_count es igual a V, significa que se pudo generar un ordenamiento topológico completo, y por lo tanto, el grafo no contiene ciclos. Retornar false.
• Si visited_count es menor que V, significa que quedaron vértices con grados de entrada mayores que 0 que no pudieron ser procesados. Estos vértices forman parte de uno o más ciclos. Retornar true.

Ejemplo Ilustrativo (Algoritmo de Kahn)

Consideremos el mismo grafo con V=4 vértices y las aristas: {{0, 1}, {0, 2}, {1, 2}, {2, 0}, {2, 3}}. El ciclo es 0 → 2 → 0.

1. Calcular Grados de Entrada:

• inDegree[0] = 1 (por 2 → 0)
• inDegree[1] = 1 (por 0 → 1)
• inDegree[2] = 2 (por 0 → 2, 1 → 2)
• inDegree[3] = 1 (por 2 → 3)

2. Inicializar Cola: Ningún vértice tiene grado de entrada 0. La cola está vacía.

3. Procesar Vértices: Como la cola está vacía desde el principio, el bucle while no se ejecuta. visited_count permanece en 0.

4. Verificar Ciclo:visited_count (0) no es igual a V (4). Por lo tanto, se detecta un ciclo. Retorna true.

Este ejemplo demuestra cómo el Algoritmo de Kahn falla en procesar todos los nodos cuando hay un ciclo, ya que ningún nodo dentro de un ciclo puede alcanzar un grado de entrada de 0 a menos que se rompa el ciclo.

Complejidad del Algoritmo de Kahn

• Complejidad Temporal: O(V + E). El cálculo inicial de los grados de entrada y el procesamiento de la cola y sus vecinos son operaciones que visitan cada vértice y cada arista una vez.
• Complejidad Espacial: O(V), para almacenar el arreglo inDegree y la cola. La lista de adyacencias no se cuenta como espacio auxiliar.

Comparación de Métodos: DFS vs. Kahn's Algorithm

Ambos métodos son eficientes y tienen la misma complejidad temporal y espacial, pero difieren en su enfoque y casos de uso preferidos:

El Grado de un Grafo: Una Métrica Fundamental

La pregunta sobre cómo se saca el grado de un grafo nos lleva a una métrica clave para entender la conectividad de sus vértices. El "grado" se refiere al número de aristas incidentes a un vértice. Sin embargo, su interpretación varía ligeramente entre grafos dirigidos y no dirigidos.

Grado en Grafos No Dirigidos

En un grafo no dirigido, el grado de un vértice es simplemente el número de aristas conectadas a él. Si una arista conecta un vértice consigo mismo (un bucle), cuenta dos veces para el grado de ese vértice.

Una propiedad importante es que la suma de los grados de todos los vértices en un grafo no dirigido es igual al doble del número de aristas (Teorema de la suma de los grados). Esto se debe a que cada arista contribuye al grado de dos vértices.

Grado en Grafos Dirigidos

En los grafos dirigidos, distinguimos entre dos tipos de grados para un vértice:

• Grado de Entrada (In-Degree): Es el número de aristas que llegan al vértice. Es el concepto central utilizado en el Algoritmo de Kahn para la detección de ciclos.
• Grado de Salida (Out-Degree): Es el número de aristas que salen del vértice.

El grado total de un vértice en un grafo dirigido es la suma de su grado de entrada y su grado de salida. La suma de todos los grados de entrada en un grafo dirigido es igual a la suma de todos los grados de salida, y ambas son iguales al número total de aristas en el grafo.

Para calcular el grado de un vértice en una implementación práctica:

• Con Matriz de Adyacencias: Para el grado de salida de un vértice i, se suman los elementos de la fila i. Para el grado de entrada de un vértice j, se suman los elementos de la columna j.
• Con Lista de Adyacencias: Para el grado de salida de un vértice i, es simplemente la longitud de su lista de adyacencias. Para el grado de entrada, se debe iterar sobre todas las listas de adyacencias y contar cuántas veces aparece el vértice i como destino.

Preguntas Frecuentes (FAQ)

¿Por qué es crucial la detección de ciclos en aplicaciones reales?

La detección de ciclos es vital en muchas áreas: en sistemas operativos para prevenir interbloqueos (deadlocks) en la asignación de recursos; en bases de datos para detectar transacciones que se esperan mutuamente; en la compilación de software para verificar dependencias de módulos; en algoritmos de planificación para asegurar que las tareas puedan completarse; y en redes para evitar bucles de enrutamiento infinitos.

¿Es el mismo enfoque para grafos no dirigidos?

Para grafos no dirigidos, la detección de ciclos también se puede hacer con DFS, pero el criterio es diferente. En un grafo no dirigido, se detecta un ciclo si DFS encuentra un vértice ya visitado que no es el padre directo del vértice actual en el árbol de DFS. Las aristas de retroceso en grafos no dirigidos a menudo se refieren a aristas que conectan un vértice con un ancestro que no es su padre inmediato. Kahn's Algorithm no se aplica directamente a grafos no dirigidos sin transformaciones previas, ya que el concepto de grado de entrada y salida es específico de grafos dirigidos.

¿Qué es un Grafo Acíclico Dirigido (DAG)?

Un Grafo Acíclico Dirigido (DAG) es un grafo dirigido que no contiene ningún ciclo. Los DAG son extremadamente importantes en informática para modelar secuencias de tareas o dependencias donde el orden importa pero no debe haber bucles. Por ejemplo, la planificación de proyectos, la herencia de clases en programación orientada a objetos o la evaluación de fórmulas en hojas de cálculo a menudo se modelan como DAGs.

¿Pueden existir múltiples ciclos en un grafo?

Sí, un grafo puede contener múltiples ciclos, incluso ciclos que se superponen o son anidados. Los algoritmos presentados detectan la *existencia* de al menos un ciclo. Encontrar *todos* los ciclos o el *número* de ciclos es un problema más complejo, que a menudo requiere algoritmos especializados o variantes de DFS que no se detienen en la primera detección.

¿Cuál método es mejor?

Ambos métodos son eficientes (O(V+E)) y correctos. La elección depende a menudo de la preferencia del programador o del contexto específico. Si ya se necesita un ordenamiento topológico (por ejemplo, para planificar tareas), el algoritmo de Kahn es una elección natural. Si la detección de ciclos es el único objetivo y la recursión es cómoda, DFS es igualmente válido. DFS puede ser ligeramente más fácil de implementar para algunos debido a su naturaleza recursiva directa.

Conclusión

La detección de ciclos en grafos dirigidos es una habilidad fundamental en el arsenal de cualquier profesional de la computación. Ya sea utilizando la elegante simplicidad de la Búsqueda en Profundidad (DFS) y su detección de aristas de retroceso, o la metódica aproximación del Algoritmo de Kahn basada en los grados de entrada, ambas estrategias ofrecen soluciones robustas y eficientes. Comprender estos algoritmos no solo te permite resolver problemas específicos de ciclos, sino que también profundiza tu entendimiento de las estructuras de datos de grafos y su importancia en el diseño de sistemas computacionales fiables y eficientes. Dominar estas técnicas te empoderará para construir aplicaciones más robustas y a prueba de errores, desde la validación de dependencias hasta la prevención de interbloqueos complejos.
