¿Cómo Calcular el Momento Flector en Estructuras?

En el fascinante mundo de la ingeniería estructural, comprender cómo las edificaciones y otras construcciones soportan las fuerzas a las que están expuestas es fundamental para garantizar su seguridad y durabilidad. Los ingenieros no solo diseñan estructuras estéticamente agradables, sino que también deben asegurarse de que resistan cargas vivas (personas, mobiliario), cargas muertas (el propio peso de la estructura), y factores ambientales como el viento, la nieve o los movimientos sísmicos. Detrás de cada diseño robusto y seguro, existe una serie de cálculos precisos, y entre ellos, el concepto de momento flector emerge como uno de los más críticos.

Este artículo te guiará a través de la comprensión del momento flector, su importancia, cómo se relaciona con otras fuerzas estructurales, y, lo más importante, cómo se calcula. Prepárate para desentrañar uno de los pilares de la ingeniería que permite que nuestras ciudades se mantengan en pie.

¿Qué es Exactamente un Momento Flector?

El momento flector, como su nombre sugiere, es la fuerza rotacional o momento que se aplica a un elemento estructural, como una viga o columna, causando que se doble. Imagina una tabla de madera apoyada en sus extremos: si te paras en el centro, la tabla se curvará hacia abajo. Esa tendencia a doblarse es lo que cuantifica el momento flector.

Este fenómeno ocurre cuando una fuerza externa actúa sobre un miembro estructural, generando internamente una resistencia a la flexión. Esta resistencia se manifiesta como compresión en un lado del elemento y tensión (o tracción) en el otro. El momento flector se mide típicamente en unidades de fuerza multiplicadas por distancia, como kilonewton-metro (kNm) o libra-pie (lb-ft).

El punto de máxima tensión en un elemento estructural es también el punto donde se produce el momento flector máximo. Entender este punto es vital porque es donde el elemento es más susceptible de fallar por flexión. Por ello, el cálculo y análisis del momento flector son pasos indispensables en el diseño de cualquier estructura que aspire a la máxima integridad estructural.

Tipos de Momentos Flectores

Los momentos flectores se clasifican generalmente en dos tipos, dependiendo de la dirección en que se produce la flexión:

• Momento Flector Positivo (Pandeo o Flexión hacia abajo): Se produce cuando la compresión se concentra en la fibra superior del elemento (la parte de arriba), provocando una reacción de tensión o tracción en la fibra inferior (la parte de abajo). Piensa en una viga que se comba hacia abajo bajo su propio peso o una carga aplicada desde arriba.
• Momento Flector Negativo (Pandeo o Flexión hacia arriba): Ocurre cuando la compresión se sitúa en la parte inferior del elemento, generando tensión en la parte superior. Un ejemplo clásico es una viga en voladizo (empotrada en un extremo y libre en el otro) con una carga aplicada en el extremo libre, o una fuerza que empuja perpendicularmente una viga horizontal desde abajo.

Para visualizarlo, Jordan Smith, un experto en construcción, lo explica así: "Cuando camino por el suelo, ejerzo una fuerza hacia abajo. La gravedad me tira, y eso dobla la viga del suelo, comprimiendo la parte superior y tensando la parte inferior. Esto es un momento flector positivo."

Relación del Momento Flector con Otras Fuerzas y Tensiones

El momento flector no actúa de forma aislada; es el resultado de la interacción de varias fuerzas y tensiones fundamentales que siempre están presentes en una estructura. En el diseño estructural, estas cuatro fuerzas principales son:

• Compresión: Es la fuerza que tiende a acortar o aplastar un material, empujando sus partículas unas contra otras. En un edificio, la compresión suele venir desde arriba, como el peso de los pisos superiores sobre las columnas.
• Tensión (o Tracción): Es lo opuesto a la compresión. Es una fuerza que tiende a alargar o estirar un material. Si una viga se comprime en su parte superior, experimentará tensión en su parte inferior.
• Torsión: Se produce cuando un elemento estructural es sometido a una fuerza que tiende a retorcerlo alrededor de su eje longitudinal.
• Cizallamiento: Son fuerzas estructurales opuestas que provocan deslizamientos en un plano. Imagina unas tijeras: las hojas aplican fuerzas de cizallamiento para cortar. En un edificio, los muros de cizallamiento son cruciales para resistir fuerzas laterales como las del viento o sismos.

Estas cuatro fuerzas actúan de manera interconectada. Por ejemplo, al caminar por el segundo piso de una casa, tu peso ejerce compresión sobre las vigas del suelo. A medida que las vigas se comprimen en la parte superior, se estiran en tensión en la parte inferior, creando ese momento flector. Además, las vigas se mantienen unidas en un alma que está en cizallamiento. La clave para la estabilidad estructural es que la construcción sea capaz de mantener todas estas fuerzas en equilibrio.

¿Por Qué es Crucial Calcular el Momento Flector?

El cálculo del momento flector es vital en ingeniería por múltiples razones. Permite a los ingenieros predecir cuánta flexión puede ocurrir bajo diversas cargas y dónde se producirán los puntos de mayor tensión. Esto es esencial para:

• Garantizar la Seguridad: Al identificar los puntos donde es más probable que un elemento falle por flexión, los ingenieros pueden reforzar esas áreas, previniendo deformaciones excesivas o colapsos.
• Optimizar el Diseño: Permite seleccionar los materiales adecuados, determinar las dimensiones óptimas de los elementos estructurales y diseñar las condiciones de apoyo para que la estructura sea eficiente y económica, sin sobredimensionar o subdimensionar.
• Cumplimiento de Normativas: Los códigos de edificación establecen parámetros de carga y diseño. El cálculo del momento flector es clave para asegurar que una estructura cumpla con estas normativas y estándares de seguridad.
• Aplicaciones Diversas: Desde puentes y edificios (ingeniería civil) hasta componentes de maquinaria como ejes y engranajes (ingeniería mecánica), e incluso alas de aeronaves (ingeniería aeroespacial), el análisis del momento flector es fundamental. Por ejemplo, al diseñar un puente, los ingenieros calculan los momentos flectores en varios puntos para determinar el tamaño y la resistencia de las vigas necesarias para soportar el tráfico.

El análisis del momento flector es una herramienta indispensable que permite a los ingenieros diseñar estructuras que no solo sean funcionales, sino también increíblemente seguras y duraderas.

¿Cómo se Calcula el Momento Flector?

El concepto para calcular el momento flector es sorprendentemente simple, aunque su aplicación en estructuras complejas puede requerir herramientas avanzadas. La fórmula básica es:

M = F × d

• M: Momento Flector
• F: Magnitud de la fuerza aplicada
• d: Distancia perpendicular desde el punto de interés hasta la línea de acción de la fuerza.

Es fundamental que la fuerza sea perpendicular a la línea que une el punto donde se aplica la fuerza y el punto de referencia, ya que el momento es el producto de la fuerza por la distancia perpendicular a su línea de acción.

Para estructuras más complejas y cargas distribuidas, el cálculo implica el uso de cálculo integral y el análisis de los diagramas de fuerzas cortantes y momentos flectores.

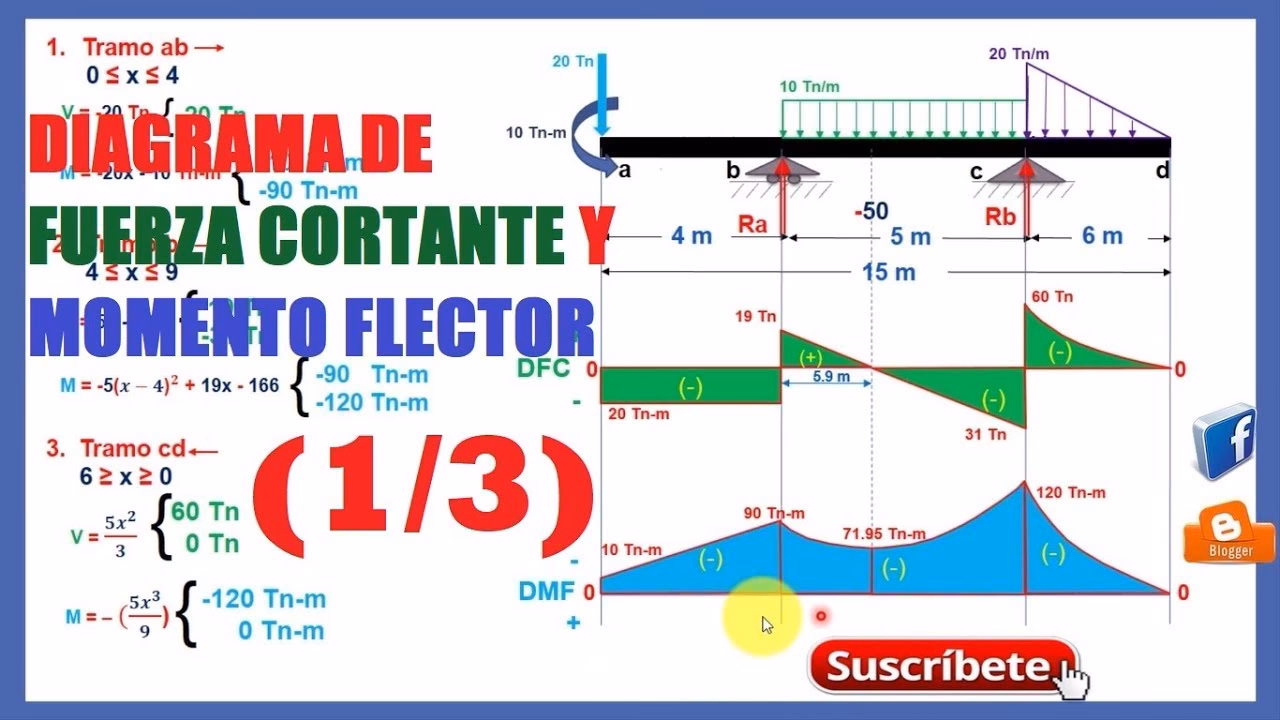

Diagramas de Momento Flector (BMD)

Una herramienta indispensable en el cálculo y visualización del momento flector son los Diagramas de Momento Flector (BMD, por sus siglas en inglés: Bending Moment Diagram). Un BMD es una representación gráfica que muestra cómo varía el momento flector a lo largo de la longitud de un elemento estructural, como una viga.

Estos diagramas son cruciales porque permiten a los ingenieros:

• Identificar visualmente los puntos de máximo y mínimo momento.
• Determinar dónde se necesitará mayor refuerzo en la estructura.
• Evaluar la respuesta de la estructura a diferentes tipos de cargas.

Pasos para Construir un Diagrama de Momento Flector

1. Calcular Reacciones en los Apoyos: El primer paso es determinar las fuerzas de reacción en los puntos donde la estructura está apoyada. Esto se hace utilizando las ecuaciones de equilibrio estático (la suma de fuerzas y la suma de momentos deben ser cero).
2. Determinar el Diagrama de Fuerza Cortante (SFD): Antes de dibujar el BMD, se debe construir el Diagrama de Fuerza Cortante (SFD). Las fuerzas cortantes son las fuerzas internas que actúan paralelas a la sección transversal del elemento. Sus valores son necesarios para calcular los momentos flectores correspondientes. El momento flector en cualquier punto es la integral de la fuerza cortante a lo largo de la longitud de la viga.
3. Calcular los Momentos Flectores: Utilizando los valores del SFD, se calculan los momentos flectores en diferentes puntos a lo largo del elemento. Esto implica integrar la función de fuerza cortante o, de manera más simple, calcular el área bajo la curva del SFD en cada sección.
4. Trazar el Diagrama de Momento Flector: Una vez calculados los momentos, se grafican a lo largo de la longitud de la viga, mostrando la distribución de las fuerzas internas de flexión.

Tipos de Diagramas de Momento Flector para Vigas Comunes

La forma del BMD varía significativamente según el tipo de viga y las condiciones de carga y apoyo:

• Vigas Simplemente Apoyadas: Para una viga simplemente apoyada con una carga uniforme distribuida, el BMD tiene una forma parabólica, con el momento máximo en el centro de la viga. Si la carga es puntual en el centro, el BMD será triangular.
• Vigas en Voladizo: Para vigas en voladizo (empotrada en un extremo y libre en el otro), el BMD muestra una distribución lineal, con el momento máximo en el extremo fijo y cero en el extremo libre.
• Vigas Empotradas: En vigas empotradas en ambos extremos, el BMD exhibe momentos negativos cerca de los apoyos (debido a la restricción de giro) y momentos positivos en el centro de la luz, reflejando un comportamiento de flexión más complejo.

Los software de análisis estructural modernos automatizan la generación de estos diagramas, permitiendo a los ingenieros modelar escenarios de carga complejos y realizar cálculos de factores de reducción de momento con gran precisión.

Tabla Comparativa: Momentos Flectores Típicos y sus Diagramas

Preguntas Frecuentes sobre el Momento Flector

¿Cuál es la diferencia entre momento flector positivo y negativo?

Un momento flector positivo indica que el elemento se comba hacia abajo (compresión en la parte superior, tensión en la inferior), mientras que un momento flector negativo indica que el elemento se comba hacia arriba (tensión en la parte superior, compresión en la inferior). Esto es crucial para el diseño, ya que los materiales responden de manera diferente a la compresión y la tensión.

¿Por qué es importante la distancia en el cálculo del momento flector?

La distancia es fundamental porque el momento es una medida de la tendencia a girar o doblar. Una fuerza aplicada más lejos de un punto de apoyo creará un momento flector mayor que la misma fuerza aplicada más cerca. Es el principio de la palanca: cuanto más largo sea el brazo de palanca, menor fuerza se necesita para generar el mismo efecto de giro.

¿Cómo influyen los materiales en el momento flector?

Los materiales no influyen directamente en la magnitud del momento flector generado por una carga (ya que M = F x d), pero sí en cómo el elemento estructural resiste ese momento. Propiedades como la elasticidad, la resistencia a la fluencia y el módulo de Young del material determinan cuánto se deformará el elemento bajo un momento dado y cuánta carga puede soportar antes de fallar. Un material más rígido se deformará menos bajo el mismo momento.

¿Qué es el momento de inercia y cómo se relaciona con el momento flector?

El momento de inercia (I) es una propiedad geométrica de la sección transversal de un elemento que indica su resistencia a la flexión. Un mayor momento de inercia significa una mayor resistencia a la deformación por flexión. En la fórmula de la tensión por flexión (σ = M*y/I), el momento flector (M) es un factor directo. Por lo tanto, para una misma carga, un elemento con un mayor momento de inercia experimentará menores tensiones y deformaciones.

¿Se utilizan calculadoras especiales para el momento flector?

Si bien la fórmula básica es simple, los cálculos para estructuras reales son complejos y a menudo involucran la integración de funciones y el análisis de múltiples cargas. Los ingenieros utilizan software de análisis estructural avanzado que automatiza la creación de diagramas de fuerza cortante y momento flector, y realiza cálculos complejos de manera eficiente y precisa. Estos programas son, en esencia, las 'calculadoras' más potentes para este tipo de análisis.

Conclusión

El concepto de momento flector es, sin duda, una piedra angular en la ingeniería estructural. Comprender qué es, cómo se calcula y cómo se visualiza a través de los diagramas de momento flector, es esencial para cualquier persona interesada en el diseño y la seguridad de las construcciones. Desde la base de un rascacielos hasta la viga más pequeña de una casa, el momento flector está presente, dictando la resistencia y la estabilidad.

La capacidad de cuantificar y analizar esta fuerza rotacional permite a los ingenieros diseñar estructuras que no solo son estéticamente impresionantes, sino, lo que es más importante, seguras y capaces de soportar las exigencias del mundo real. Con el avance de las herramientas computacionales, el proceso de cálculo se ha vuelto más eficiente, pero la comprensión fundamental de este principio sigue siendo una habilidad invaluable en el arsenal de cualquier ingeniero.
