¿Cómo Calcular la Longitud de una Antena Dipolo de Media Onda?

La antena dipolo de media onda es, sin duda, una de las configuraciones más fundamentales y ampliamente utilizadas en el mundo de la radioafición y las comunicaciones. Su simplicidad y eficiencia la convierten en la opción preferida para muchos entusiastas. Sin embargo, a pesar de su aparente sencillez, calcular su longitud exacta puede ser un desafío que va mucho más allá de una simple ecuación. Si bien existe una fórmula tradicional que sirve como punto de partida, numerosos factores influyen en la frecuencia de resonancia real de la antena, lo que hace que la sintonización precisa sea una labor que requiere comprensión y paciencia. En este artículo, desglosaremos la fórmula básica y exploraremos en profundidad todos esos elementos cruciales que debes considerar para asegurar que tu dipolo rinda al máximo de su potencial.

La Fórmula Tradicional: Un Punto de Partida, No un Destino

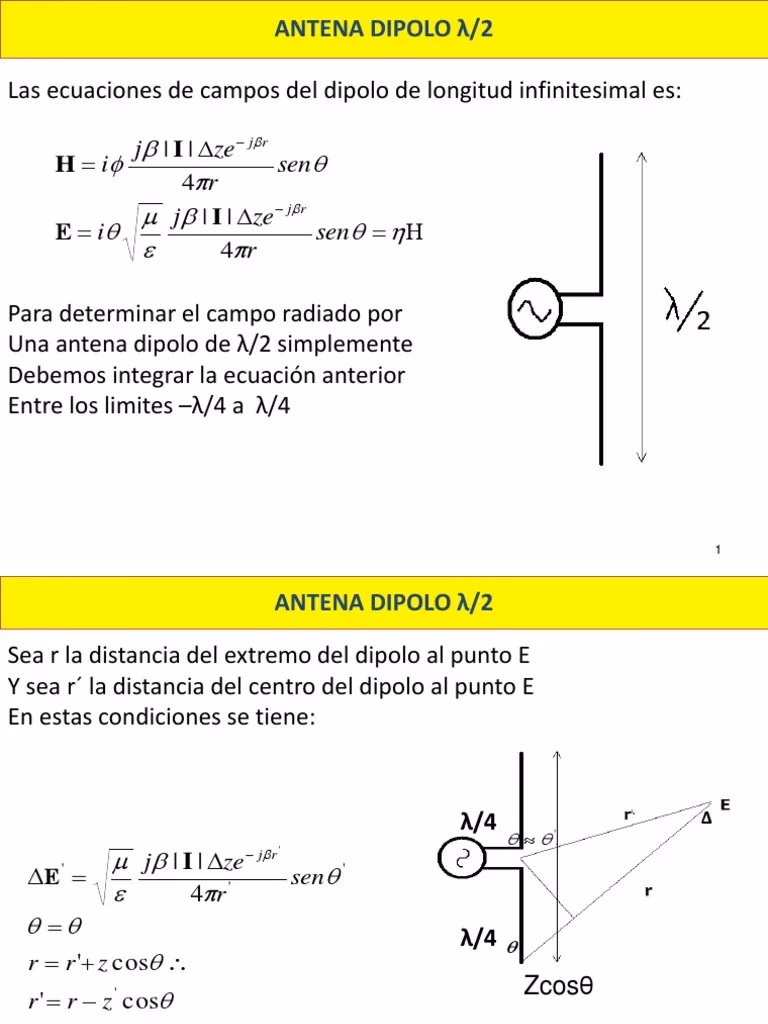

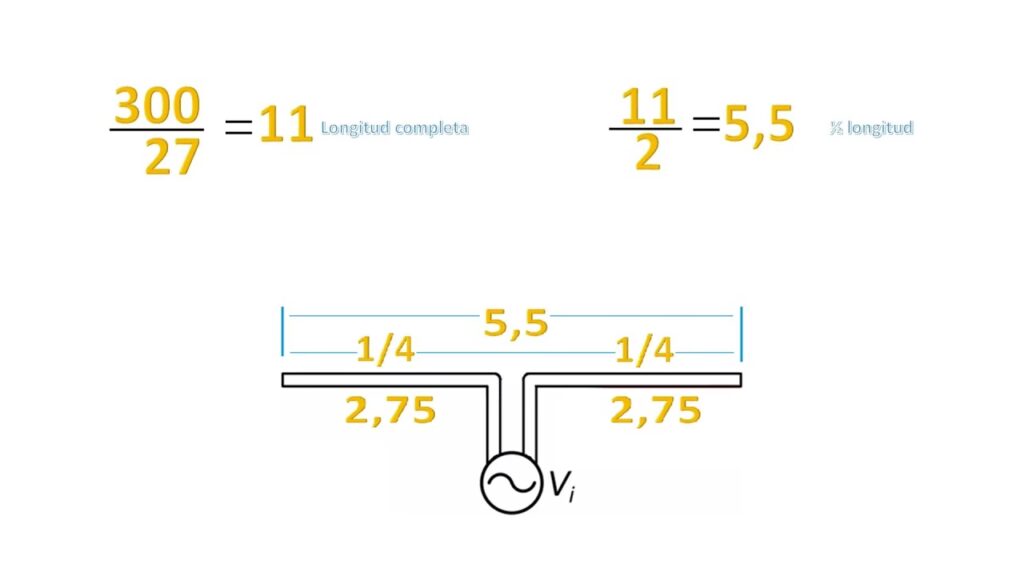

Cuando se comienza a investigar sobre la construcción de una antena dipolo de media onda, la primera referencia que aparece es la fórmula de 143/F (para longitud en metros) o 468/F (para longitud en pies), donde F es la frecuencia deseada en MHz. Por ejemplo, si deseas una antena para 7.15 MHz, la fórmula sugiere una longitud de 143 / 7.15 = 20 metros. Esta ecuación se deriva de la velocidad de la luz en el vacío y la longitud de onda, con un factor de corrección aproximado para el acortamiento debido al alambre. Sin embargo, es vital entender que esta fórmula es solo una estimación muy general. En la práctica, la longitud real necesaria para que la antena resuene a la frecuencia deseada casi siempre será diferente a la calculada. Esto se debe a que la fórmula no tiene en cuenta una serie de variables que afectan directamente la longitud eléctrica del conductor, haciendo que la antena se comporte de manera distinta a lo que un cálculo idealizado predeciría.

Factores que Desafían la Simplicidad: Más Allá de la Fórmula

La resonancia de una antena dipolo de media onda no es un valor fijo determinado únicamente por la frecuencia. Es un fenómeno complejo influenciado por el entorno y las características físicas del propio cable. Ignorar estos factores ambientales y de construcción puede llevar a una antena que no resuene en la banda deseada, resultando en una baja eficiencia y un alto ROE (Relación de Ondas Estacionarias).

Diámetro del Alambre y Altura sobre el Suelo

Dos de los parámetros más significativos que alteran la frecuencia de resonancia son el diámetro del alambre utilizado y la altura a la que se instala la antena sobre el suelo. Un alambre más grueso (por ejemplo, AWG #12 o 2mm) tiene una banda pasante más ancha y una frecuencia de resonancia ligeramente diferente en comparación con un alambre más delgado (como AWG #24 o 0.5mm). Además, la proximidad del suelo afecta la impedancia y la longitud eléctrica de la antena. A medida que la antena se eleva, su frecuencia de resonancia tiende a estabilizarse, pero a alturas bajas, la capacitancia entre el alambre y el suelo puede desplazar significativamente la resonancia. Es importante destacar que, en general, la frecuencia de resonancia modelada suele ser más alta que el resultado calculado por la fórmula tradicional. Esto implica que, si solo confías en la fórmula, corres el riesgo de cortar tu antena demasiado corta.

Características del Terreno

El tipo de suelo bajo la antena también juega un papel crucial. Las características del terreno, como su conductividad y constante dieléctrica, influyen en cómo se comporta el campo electromagnético alrededor de la antena. Un terreno de “muy buena” conductividad puede acercar la resonancia de la antena a la predicha por la fórmula tradicional a ciertas alturas (alrededor de 0.15 a 0.2 longitudes de onda sobre el suelo). Sin embargo, con un terreno “promedio” o “pobre”, y especialmente a alturas cercanas a una longitud de onda, las desviaciones de la fórmula pueden ser más pronunciadas. Esto subraya la necesidad de considerar el entorno geográfico específico donde se instalará la antena.

Configuración en "V" Invertida (Inverted Vee)

La configuración en “V” invertida es una variante popular del dipolo, especialmente cuando el espacio es limitado. En esta configuración, los extremos del dipolo descienden formando un ángulo. Es común encontrar diferentes fórmulas para el cálculo de su longitud, y no todas concuerdan, lo que genera confusión. Un dipolo en “V” invertida, con la misma longitud total de alambre que un dipolo recto, generalmente resuena a una frecuencia ligeramente más alta. Sin embargo, a alturas muy bajas, la capacitancia entre los extremos del alambre y el suelo puede revertir esta tendencia, haciendo que la frecuencia baje. La interacción compleja entre la forma, la altura del vértice y la proximidad al suelo hace que su comportamiento sea menos predecible con una fórmula simple.

Aislamiento del Alambre

El tipo y grosor del aislamiento que recubre el alambre de la antena tienen un efecto medible en su longitud eléctrica. Un alambre esmaltado (como el de los transformadores) se considera prácticamente como alambre desnudo. Sin embargo, un aislamiento plástico, como polietileno, PVC o PTFE, introduce una constante dieléctrica que ralentiza la velocidad de propagación de la onda a lo largo del alambre, lo que efectivamente hace que el alambre sea “eléctricamente más largo” de lo que es físicamente. Una estimación tradicional es que el alambre aislado reduce la frecuencia de resonancia de un dipolo en aproximadamente un 3%. Dado que la composición química y las características del aislamiento pueden variar, es difícil aplicar una corrección universal sin conocer los detalles específicos del material.

Métodos de Fijación y Nudos

La forma en que se fija el alambre a los aisladores también puede influir significativamente en la longitud eléctrica efectiva de la antena. Si un alambre desnudo se dobla sobre sí mismo a través de un orificio en un aislador y se retuerce, los cables hacen contacto eléctrico, y el efecto es como si el extremo del alambre fuera ligeramente más grueso, aumentando la capacitancia. Por otro lado, si se utiliza alambre aislado y se dobla o se anuda, no hay contacto eléctrico entre las partes dobladas. Sin embargo, la proximidad de los segmentos de alambre crea un acoplamiento capacitivo o inductivo que altera la longitud efectiva. Una regla práctica es que doblar el extremo de un alambre aislado acorta la longitud eléctrica en aproximadamente la mitad de la longitud doblada. Esto significa que si sintonizas tu dipolo doblando el alambre, ¡no cortes la porción doblada o la antena quedará demasiado corta! Los nudos en el alambre también actúan como una especie de stub cortocircuitado, cambiando el punto de resonancia.

Elementos Paralelos y Antenas Multibanda

Construir antenas multibanda utilizando múltiples dipolos para diferentes bandas con un punto de alimentación común es una técnica popular. Sin embargo, la proximidad física de estos elementos paralelos puede causar interacción mutua, afectando las frecuencias de resonancia de cada uno. Este efecto es particularmente notable cuando las bandas están muy cerca (como 20m, 17m, 15m, 12m y 10m). La sintonización de un elemento puede desplazar la resonancia de otro. La estrategia habitual es comenzar a sintonizar el elemento de frecuencia más baja y luego trabajar hacia arriba, ya que los cables más largos suelen verse menos afectados por los más cortos. Cuanto más cerca estén los cables físicamente, mayor será la interacción. Por ejemplo, añadir un dipolo para 60m a una antena con elementos de 40m y 80m podría desplazar la resonancia de 40m, pero dejar inafectada la de 80m.

Baluns y su Impacto

Un balun (del inglés balance-unbalance) es un dispositivo que adapta una línea de transmisión balanceada a una no balanceada, y viceversa. Un balun imperfecto o la ausencia de uno puede desplazar la frecuencia de resonancia de una antena. Por ejemplo, un balun 1:1 enrollado con alambre en lugar de coaxial de 50 ohmios puede transformar ligeramente la impedancia debido a la desadaptación en el alambre. Los choques de aire o los baluns de voltaje a menudo tienen reactancia en paralelo que puede alterar la sintonización. Sin un balun, el blindaje del cable coaxial puede convertirse en parte de la antena en paralelo con el alambre en un lado, lo que no solo cambia la frecuencia de resonancia, sino que incluso puede causar resonancias adicionales debido a la longitud del coaxial.

Tabla de Factores que Influyen en la Longitud de la Antena

Para resumir, aquí hay una tabla que ilustra cómo varios factores pueden influir en la longitud final de tu dipolo de media onda:

¿Existe una Fórmula Mejor? La Realidad de la Sintonización

La pregunta persistente es: ¿hay una fórmula mágica que tenga en cuenta todos estos factores y nos dé la longitud exacta de inmediato? La respuesta, lamentablemente, es no. Al menos, no una que sea lo suficientemente simple como para calcularla a mano. El problema no es que la constante en la ecuación “tradicional” sea incorrecta, sino que la longitud de resonancia de una antena simplemente no sigue una fórmula tan sencilla como muchos esperan. La complejidad de las interacciones entre el alambre, el suelo y otros elementos hace que un cálculo preciso sea extremadamente difícil sin el uso de software de modelado de antenas avanzado. Por lo tanto, debemos cambiar nuestras expectativas. La fórmula tradicional debe ser vista como un punto de partida para cortar el alambre, no como el valor final. La sintonización real siempre implicará un proceso de ajuste en el lugar de instalación.

Consejos Prácticos para el Ajuste de tu Antena

Dada la variabilidad de los factores que afectan la resonancia, la sintonización práctica es indispensable. Aquí te dejamos algunos consejos:

• Corta Siempre Más Largo: Es mucho más fácil acortar una antena que alargarla. Utiliza la fórmula de 143/F o 468/F y añade un margen extra (por ejemplo, un 5-10% adicional) a cada lado del dipolo.
• Mide y Recorta Gradualmente: Una vez instalada la antena, utiliza un analizador de antena o un medidor de ROE para encontrar la frecuencia de resonancia. Si la frecuencia es demasiado baja (la antena es demasiado larga), recorta pequeñas cantidades de alambre de ambos extremos (por ejemplo, 5-10 cm a la vez). Si la frecuencia es demasiado alta (la antena es demasiado corta), tendrás que añadir alambre o, si el diseño lo permite, ajustar el punto de alimentación.
• Considera el Aislamiento: Si usas alambre aislado, ten en cuenta que la antena será eléctricamente más larga. Esto significa que la longitud física requerida será menor que la de un dipolo de alambre desnudo.
• Métodos de Ajuste Fino: Para antenas portátiles o de campo, puedes implementar métodos de ajuste rápido, como mover una pinza de ropa a lo largo del alambre (o la cuerda de soporte) para variar ligeramente la longitud efectiva. También puedes crear un bucle en el extremo y ajustar su tamaño para afinar la resonancia.
• Instalación Típica: Una vez que logres sintonizar tu antena en una instalación típica, es probable que funcione lo suficientemente bien cada vez que la montes, incluso si la frecuencia de resonancia se desplaza ligeramente debido a las variaciones en el entorno.

Preguntas Frecuentes (FAQ)

P: ¿Por qué mi antena es más corta de lo que dice la fórmula?

R: La fórmula tradicional de 143/F no considera el efecto de la capacitancia entre el alambre y el suelo, el diámetro del alambre, el tipo de aislamiento y otros factores ambientales que hacen que la antena sea eléctricamente más larga. Por lo tanto, la longitud física real requerida suele ser menor que la calculada por la fórmula para que resuene en la frecuencia deseada.

P: ¿Es mejor usar alambre desnudo o aislado para un dipolo?

R: Ambos son válidos. El alambre desnudo es más predecible en su longitud eléctrica. El alambre aislado es más duradero y resistente a la intemperie, pero requerirá que la antena sea físicamente más corta para la misma frecuencia de resonancia debido al efecto de la dieléctrica del aislamiento. En la práctica, la elección a menudo se basa en la disponibilidad, el costo y la durabilidad deseada.

P: ¿Qué tan alto debo instalar mi dipolo?

R: La altura ideal para un dipolo es típicamente de al menos media longitud de onda sobre el suelo para obtener un buen patrón de radiación y una impedancia de alimentación más cercana a los 50 ohmios. Sin embargo, cualquier altura es mejor que ninguna, y las antenas a baja altura aún pueden funcionar, aunque con un patrón de radiación más cercano al suelo y una impedancia variable que requerirá un buen balun o un sintonizador de antena.

En conclusión, mientras que la fórmula tradicional para calcular la longitud de una antena dipolo de media onda es un excelente punto de partida, la verdadera clave para una antena eficaz y bien sintonizada reside en la comprensión de los múltiples factores que influyen en su comportamiento y en la voluntad de realizar un ajuste fino en el lugar de instalación. La radioafición es tanto una ciencia como un arte, y la construcción de antenas es un testimonio perfecto de ello. Con paciencia y las herramientas adecuadas, podrás optimizar el rendimiento de tu dipolo y disfrutar plenamente de las comunicaciones.
