Divisores de Frecuencia: La Clave del Control Digital

En el vasto universo de la electrónica, la capacidad de manipular y controlar las frecuencias es fundamental para el funcionamiento de innumerables dispositivos. Desde los sistemas de audio de alta fidelidad hasta los complejos circuitos de computadoras, los divisores de frecuencia juegan un papel crucial. Estos ingeniosos componentes, ya sean analógicos o digitales, permiten reducir la frecuencia de una señal de entrada por un factor específico, abriendo un abanico de posibilidades en el diseño y la funcionalidad de los sistemas electrónicos.

Este artículo se adentrará en el fascinante mundo de los divisores de frecuencia, explorando sus principios de funcionamiento, las diferentes maneras en que se implementan y sus aplicaciones más comunes. Desglosaremos cómo los componentes básicos como los flip-flops se convierten en el corazón de los divisores digitales y cómo elementos pasivos dan vida a los filtros divisores de audio. Prepárese para comprender cómo se calcula una frecuencia de corte y por qué estos circuitos son tan vitales en la ingeniería electrónica moderna.

¿Qué es un Divisor de Frecuencia y Por Qué es Importante?

Un divisor de frecuencia es, en esencia, un circuito electrónico diseñado para tomar una señal de entrada con una determinada frecuencia y producir una señal de salida con una frecuencia menor. Esta reducción se realiza por un factor específico, que a menudo es una potencia de dos (por ejemplo, dividir por 2, por 4, por 8, etc.), aunque también existen divisores con módulos arbitrarios. La importancia de estos dispositivos radica en su capacidad para adaptar señales a los requisitos de diferentes partes de un sistema, sincronizar operaciones o incluso generar nuevas frecuencias a partir de una señal maestra.

Las aplicaciones de los divisores de frecuencia son amplias y variadas. En la electrónica digital, son esenciales para la generación de señales de reloj con diversas velocidades, el procesamiento de señales digitales, los sistemas de temporización y los contadores binarios. En el ámbito analógico, especialmente en el audio, se utilizan para dirigir rangos específicos de frecuencias a los altavoces adecuados, optimizando la calidad del sonido. Sin los divisores de frecuencia, muchos de los dispositivos electrónicos que damos por sentado hoy en día simplemente no podrían funcionar.

Divisores de Frecuencia Digitales: El Poder de los Flip-Flops

La base de la división de frecuencia digital reside en los componentes de memoria conocidos como Flip-Flops. Estos dispositivos de lógica secuencial tienen la capacidad de almacenar un bit de información y cambiar su estado en respuesta a una señal de reloj. Su versatilidad los convierte en el elemento ideal para construir contadores y divisores de frecuencia.

El Flip-Flop Tipo D como Divisor por 2

Uno de los métodos más sencillos para lograr la división de frecuencia es utilizando un Flip-Flop Tipo D. Si conectamos la salida invertida (Q negada o Q') directamente a la entrada de datos (D) del mismo flip-flop, creamos un lazo de retroalimentación. Esta configuración provoca que la salida Q cambie de estado (o "conmute") con cada pulso de reloj de entrada. El resultado es una señal de salida en Q cuya frecuencia es exactamente la mitad (ƒ ÷ 2) de la frecuencia del reloj de entrada. Es decir, el circuito realiza una división de la frecuencia de entrada por un factor de dos, lo que se conoce como una "octava" en términos de frecuencia.

El Flip-Flop Tipo T (Toggle)

Otra variante del flip-flop, ideal para la división de frecuencia, es el Flip-Flop Tipo T, también conocido como Toggle Flip-Flop. Este tipo de flip-flop se puede construir a partir de un Flip-Flop Tipo D o de un Flip-Flop JK estándar (como el 74LS73), configurando sus entradas de manera que el dispositivo "conmute" o cambie de estado (de alto a bajo o de bajo a alto) con cada pulso de reloj. Al tener solo dos estados posibles (alternando entre ellos), el Flip-Flop Tipo T es intrínsecamente un divisor por 2, lo que lo hace perfecto para el diseño de divisores de frecuencia y contadores binarios.

Contadores de Rizado (Ripple Counters)

Cuando conectamos varios Flip-Flops Tipo D o Tipo T en serie, la salida de un flip-flop se convierte en la entrada de reloj del siguiente. Este arreglo da origen a lo que se conoce como un "contador de rizado" o "ripple counter". El pulso de reloj inicial activa el primer flip-flop, cuya salida a su vez activa el segundo, y así sucesivamente a lo largo de la cadena. Este efecto de "rizado" del pulso de temporización a medida que se propaga por la cadena le da su nombre.

Cada vez que se añade un flip-flop adicional a la cadena, la frecuencia del reloj de salida se reduce a la mitad nuevamente. Así, si el primer flip-flop divide por 2 (ƒ ÷ 2), el segundo dividirá por 2 nuevamente (ƒ ÷ 2) ÷ 2 = ƒ ÷ 4, y un tercer flip-flop resultaría en ƒ ÷ 8. En general, la frecuencia de salida de una cadena de 'n' flip-flops será 2^n, donde 'n' es el número de flip-flops utilizados en la secuencia. Esto permite construir circuitos que dividen la frecuencia de entrada por cualquier valor que sea una potencia de dos.

Contador Asíncrono Binario de 3 Bits

Un ejemplo común de contador de rizado es el contador asíncrono binario de 3 bits. En este tipo de contador, el reloj de entrada se aplica solo a la primera etapa (el primer flip-flop). La salida de cada flip-flop subsecuente sirve como señal de reloj para la siguiente etapa. Esta disposición se llama asíncrona porque cada evento de reloj ocurre de forma independiente, y no todos los bits del contador cambian al mismo tiempo. A medida que el contador cuenta secuencialmente hacia arriba de 0 a 7, se produce un patrón binario en sus salidas (QA, QB, QC). Esta es la tabla de verdad para un contador asíncrono ascendente de 3 bits:

Como se observa, la secuencia de salida representa un conteo binario. Este tipo de contador es ideal para generar divisiones de frecuencia y se conoce como un contador "ascendente" o "forward" (CTU). También existen contadores asíncronos "descendentes" (CTD).

El Modulus de un Contador

Un contador es, en esencia, un registro especializado o un generador de patrones que produce una secuencia específica de valores binarios (o estados) al recibir un pulso de entrada, conocido como "Reloj". Los contadores no solo incrementan o decrementan un conteo, sino que, cuando se usan como divisores de frecuencia asíncronos, son capaces de dividir estos pulsos de entrada para generar una señal de reloj dividida.

El número de estados de salida por los que pasa un contador antes de regresar a cero (es decir, un ciclo completo) se denomina Modulus o simplemente "MOD". Si un contador tiene 'n' flip-flops, su módulo será 2^n. Por ejemplo:

• Un contador binario de 3 bits tiene 2^3 = 8 estados (de 0 a 7), por lo que es un contador Modulo-8 (MOD-8).
• Un contador binario de 4 bits tiene 2^4 = 16 estados (de 0 a 15), siendo un contador Modulo-16 (MOD-16).
• Un contador binario de 8 bits tiene 2^8 = 256 estados, siendo un contador Modulo-256 (MOD-256).

El número de módulo se puede aumentar simplemente añadiendo más flip-flops a la cadena. Estos contadores de múltiples bits, conectados de esta manera, también se conocen como Ripple Counters o divisores de rizado, porque el cambio de estado en cada etapa parece "rizarse" a través del contador desde el bit menos significativo (LSB) hasta el bit más significativo (MSB). Los contadores de rizado están disponibles en forma de circuitos integrados estándar, como el 74LS393 (contador dual de 4 bits) o el 74HC4060 (un contador de rizado de 14 bits con su propio oscilador de reloj incorporado), y son excelentes para la división de frecuencia.

Divisores de Frecuencia Analógicos: El Crossover de Audio

Mientras que los divisores digitales se centran en la manipulación de señales de reloj y datos, existe otra clase de divisores de frecuencia vital en el procesamiento de señales analógicas, particularmente en el audio. El filtro divisor de frecuencias, comúnmente denominado Crossover, es un componente esencial en los sistemas de altavoces. Su función principal es asegurar que cada altavoz reciba solo el rango de frecuencias para el que fue diseñado, optimizando así la calidad del sonido y protegiendo los componentes.

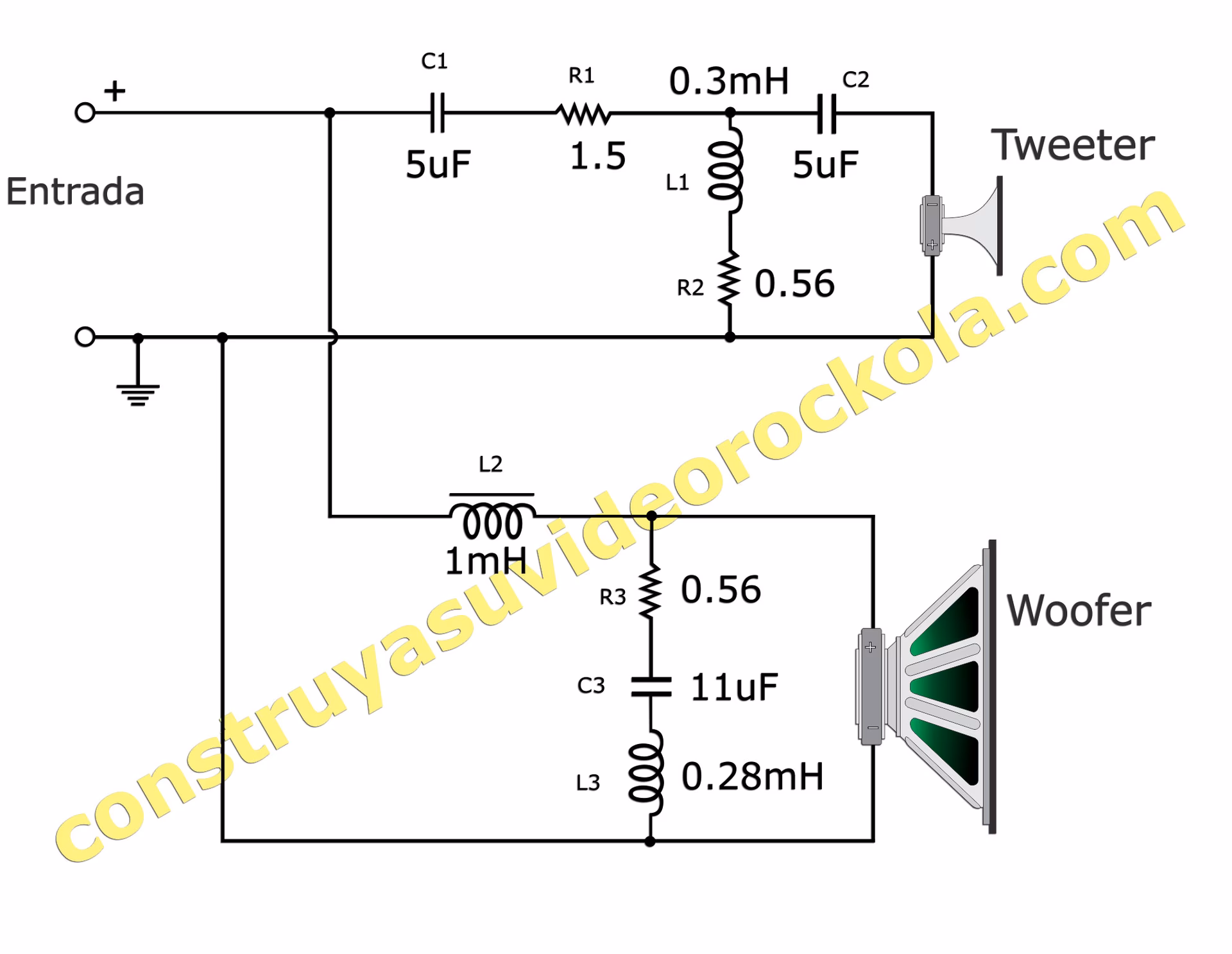

Un crossover envía las señales de audio de baja frecuencia a los woofers (altavoces de graves), las de frecuencia media a los medios y las de alta frecuencia a los tweeters (altavoces de agudos). Esto evita que, por ejemplo, los agudos intenten reproducir graves, lo que distorsionaría el sonido y podría dañar el altavoz.

Los divisores de frecuencia en audio se construyen típicamente a partir de componentes pasivos como condensadores y bobinas (inductores). La combinación y configuración de estos elementos determina la "frecuencia de corte" y la "pendiente de atenuación" del filtro. Un solo condensador o una sola bobina proporciona una atenuación de 6 dB por octava, lo que significa que la señal se reduce a la mitad de su potencia cada vez que la frecuencia se duplica o se reduce a la mitad. Cuantos más componentes se utilicen y más compleja sea la configuración, mayor será la pendiente de atenuación (por ejemplo, 12 dB/octava, 18 dB/octava, etc.), lo que resulta en una separación de frecuencias más nítida.

Cómo Calcular la Frecuencia de Corte

La frecuencia de corte (también conocida como frecuencia de esquina o punto -3dB) es un parámetro crítico en el diseño de filtros, incluyendo los divisores de frecuencia analógicos. Representa la frecuencia en la que la potencia de la señal de salida se reduce a la mitad (o su amplitud cae a aproximadamente el 70.7% del valor máximo).

Para un filtro RC (resistencia-condensador) o RL (resistencia-inductor) simple de primer orden, la frecuencia de corte se puede calcular utilizando la siguiente fórmula:

f_c = 1 / (2 * π * R * C)

Donde:

• f_c es la frecuencia de corte en Hertz (Hz).
• π (Pi) es aproximadamente 3.14159.
• R es el valor de la resistencia en Ohmios (Ω).
• C es el valor de la capacitancia en Faradios (F).

Esta fórmula demuestra cómo los valores de la resistencia y la capacitancia influyen directamente en la frecuencia en la que la señal comienza a ser atenuada significativamente. Al seleccionar cuidadosamente estos componentes, los diseñadores pueden establecer la frecuencia de corte deseada para un filtro particular, asegurando que solo las frecuencias deseadas pasen o sean bloqueadas.

Aplicaciones Comunes de los Divisores de Frecuencia

La versatilidad de los divisores de frecuencia los hace indispensables en una multitud de aplicaciones:

• Generación de Relojes: En sistemas digitales, es común tener un oscilador maestro de alta frecuencia. Los divisores de frecuencia se utilizan para generar múltiples señales de reloj con frecuencias más bajas que son necesarias para diferentes componentes o módulos del sistema.
• Sistemas de Temporización: Para sincronizar operaciones complejas, los divisores de frecuencia pueden generar secuencias de temporización precisas a partir de una única fuente de reloj.
• Contadores: Como hemos visto, los flip-flops configurados como divisores son la base de los contadores binarios, que se utilizan para contar eventos o pulsos.
• Procesamiento de Señales: En aplicaciones de procesamiento de señales digitales (DSP), los divisores de frecuencia pueden ser parte de algoritmos para muestreo o conversión de tasas.
• Sistemas de Audio: Los crossovers son vitales en altavoces para dirigir las frecuencias correctas a los transductores adecuados (tweeters, medios, woofers), mejorando la fidelidad del sonido.
• Sistemas de Comunicación: En transmisores y receptores, los divisores pueden ser utilizados para generar frecuencias portadoras o para la demodulación de señales.

Conclusión

Los divisores de frecuencia son componentes esenciales en la electrónica moderna, tanto en el dominio digital como en el analógico. Ya sea a través de la conmutación precisa de los Flip-Flops que forman los contadores de rizado, o mediante la interacción de condensadores y bobinas en un Crossover de audio, la capacidad de manipular y reducir la frecuencia de una señal es una herramienta poderosa para el diseño de sistemas eficientes y funcionales. Comprender sus principios, desde el concepto de Modulus en contadores hasta el cálculo de la Frecuencia de Corte en filtros analógicos, es fundamental para cualquier entusiasta o profesional de la electrónica. Su presencia silenciosa pero vital en casi todos los dispositivos electrónicos subraya su importancia y demuestra por qué el diseño de divisores de frecuencia sigue siendo un pilar de la ingeniería eléctrica.

Preguntas Frecuentes (FAQ)

¿Qué es un divisor de frecuencia y para qué sirve?

Un divisor de frecuencia es un circuito electrónico que reduce la frecuencia de una señal de entrada por un factor determinado. Se utiliza para generar señales de reloj más lentas, sincronizar operaciones, contar eventos, procesar señales y, en audio, para dirigir rangos de frecuencia específicos a los altavoces adecuados.

¿Cómo se construye un divisor de frecuencia digital?

Los divisores de frecuencia digitales se construyen principalmente utilizando flip-flops (como los de tipo D o tipo T). Al conectar la salida invertida de un flip-flop a su entrada de datos, o al configurar un flip-flop T para conmutar con cada pulso de reloj, se logra una división de la frecuencia de entrada por dos. Cascando múltiples flip-flops se pueden obtener divisiones por potencias de dos (2, 4, 8, etc.).

¿Qué es un contador de rizado?

Un contador de rizado (ripple counter) es un tipo de contador asíncrono donde el pulso de reloj solo se aplica al primer flip-flop. La salida de cada flip-flop subsecuente sirve como entrada de reloj para el siguiente. Esto crea un efecto de "rizado" a medida que el cambio de estado se propaga a través de la cadena de flip-flops, y la frecuencia de salida se divide por 2^n, donde 'n' es el número de flip-flops.

¿Qué es el módulo de un contador?

El módulo (MOD) de un contador es el número total de estados de salida únicos por los que pasa el contador antes de volver a su estado inicial (generalmente cero). Para un contador binario con 'n' flip-flops, el módulo es 2^n. Por ejemplo, un contador de 3 bits es un contador MOD-8 porque tiene 8 estados (de 0 a 7).

¿Cuál es la diferencia entre un divisor de frecuencia digital y un crossover de audio?

Un divisor de frecuencia digital reduce la frecuencia de una señal de reloj o datos, típicamente en sistemas digitales, utilizando flip-flops. Un crossover de audio (también un tipo de divisor de frecuencia) es un filtro analógico que separa una señal de audio en diferentes rangos de frecuencia para dirigir cada rango al altavoz adecuado (graves, medios, agudos), utilizando condensadores y bobinas.

¿Cómo se calcula la frecuencia de corte en un filtro RC simple?

La frecuencia de corte (f_c) para un filtro RC simple se calcula con la fórmula: f_c = 1 / (2 * π * R * C), donde 'R' es la resistencia en ohmios y 'C' es la capacitancia en faradios. Esta fórmula indica la frecuencia en la que la potencia de la señal de salida se reduce a la mitad.
