En cualquier sistema de ingeniería, ya sea eléctrico o hidráulico, la energía nunca se transmite de forma perfecta. Siempre existen pérdidas que disipan una parte de la energía útil, convirtiéndola en calor o en otras formas de energía no aprovechables. Comprender y cuantificar estas pérdidas es fundamental para el diseño eficiente, la optimización y el mantenimiento de cualquier instalación. Desde la simple resistencia de un cable hasta la fricción de un fluido en una tubería, estas disipaciones de energía tienen un impacto significativo en el rendimiento y los costos operativos.

Este artículo explora los métodos para calcular las pérdidas de energía, centrándose en dos áreas cruciales: la pérdida de corriente eléctrica y la pérdida de carga en sistemas de fluidos. Desglosaremos las fórmulas clave, los factores influyentes y las consideraciones prácticas para que puedas aplicar estos conocimientos en tus propios proyectos.
- Entendiendo la Pérdida de Corriente Eléctrica
- Pérdidas de Carga en Sistemas de Fluidos: Un Análisis Profundo
- Importancia de Calcular las Pérdidas de Energía
- Preguntas Frecuentes (FAQ)
- ¿Por qué es importante calcular las pérdidas de energía?
- ¿Cuál es la diferencia entre pérdidas primarias y secundarias en sistemas de fluidos?
- ¿Qué es el Número de Reynolds y para qué sirve?
- ¿Cómo afecta la rugosidad de la tubería a las pérdidas de carga?
- ¿Se aplican estas fórmulas a todos los fluidos?
- Conclusión
Entendiendo la Pérdida de Corriente Eléctrica
La pérdida de corriente eléctrica, más precisamente la pérdida de potencia en un conductor, es un fenómeno fundamental en la ingeniería eléctrica. Se produce debido a la resistencia inherente de los materiales por los que circula la corriente. Cuando los electrones se mueven a través de un conductor, chocan con los átomos del material, generando calor. Esta disipación de calor es lo que conocemos como pérdida de potencia.
La fórmula para calcular estas pérdidas es sencilla pero poderosa, conocida como la Ley de Joule:
Pérdidas = I² R
Donde:
- I es la corriente eléctrica que circula por el conductor o equipo, medida en amperios (A).
- R es la resistencia eléctrica del conductor o equipo, medida en ohmios (Ω).
Esta ecuación nos dice que la pérdida de potencia es directamente proporcional al cuadrado de la corriente y a la resistencia del conductor. Esto tiene implicaciones importantes: un pequeño aumento en la corriente puede resultar en un aumento mucho mayor en las pérdidas. Por esta razón, en la transmisión de energía a largas distancias, se prefiere utilizar voltajes altos y corrientes bajas para minimizar las pérdidas.
Minimizar estas pérdidas es crucial no solo para la eficiencia energética, sino también para evitar el sobrecalentamiento de los conductores, lo que puede llevar a fallas en el equipo o incluso incendios. El diseño adecuado de los sistemas eléctricos implica seleccionar conductores con la resistencia adecuada para la corriente que transportarán.
Pérdidas de Carga en Sistemas de Fluidos: Un Análisis Profundo
Las pérdidas de carga en sistemas de tuberías y conductos son la disminución de la energía de un fluido a medida que se mueve a través de un sistema. Esta pérdida se manifiesta como una caída en la presión o en la altura de la columna de fluido y es causada principalmente por dos fenómenos: la fricción del fluido con las paredes de la tubería y la turbulencia generada por cambios de dirección, válvulas o accesorios. En el ámbito de la mecánica de fluidos, estas pérdidas se clasifican en primarias y secundarias.
Pérdidas por Fricción Primarias
Las pérdidas primarias son aquellas que se producen a lo largo de tramos rectos de tubería debido al contacto del fluido con la superficie interna de la tubería. Este contacto genera fricción, que disipa energía. Dependiendo del régimen de flujo (laminar o turbulento), la naturaleza de esta fricción varía. En flujo laminar, las capas de fluido se deslizan unas sobre otras; en flujo turbulento, las partículas de fluido se mezclan caóticamente.

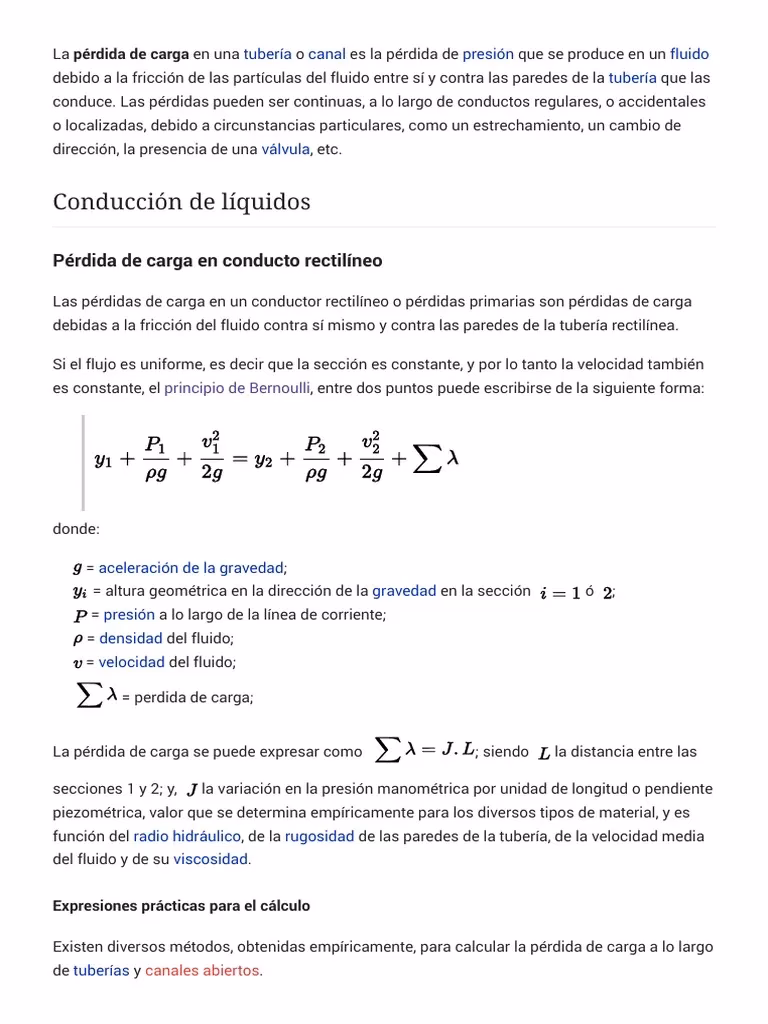

La fórmula fundamental para el cálculo de estas pérdidas es la ecuación de Darcy-Weisbach, una herramienta esencial en la hidráulica:
hL = f * (L/D) * (V² / 2g)
Donde:
- hL: Pérdidas primarias de carga (en metros de columna de fluido).
- f: Factor de fricción de Darcy. Este es un valor adimensional que depende del régimen de flujo y de la rugosidad de la tubería.
- L: Longitud de la tubería (en metros).
- D: Diámetro interno de la tubería (en metros).
- V: Velocidad media del fluido (en metros por segundo).
- g: Aceleración de la gravedad (9.81 m/s²).
El desafío principal en la aplicación de la ecuación de Darcy-Weisbach reside en la determinación precisa del factor de fricción (f). Este factor varía significativamente según el régimen de flujo del fluido, el cual se caracteriza por el Número de Reynolds.
El Número de Reynolds (Re): Clave para el Régimen de Flujo
El Número de Reynolds (Re) es un número adimensional crucial que predice si un flujo será laminar o turbulento. Se define como la relación entre las fuerzas inerciales y las fuerzas viscosas en un fluido.
Para una tubería circular recta, el Número de Reynolds se calcula como:
Re = (ρ * V * D) / µ
o equivalentemente:
Re = (V * D) / ν
Para una tubería con sección no circular, se utiliza el diámetro hidráulico (DH):
Re = (ρ * V * DH) / µ
o equivalentemente:
Re = (V * DH) / ν
Donde:
- ρ: Densidad del fluido (kg/m³).
- V: Velocidad media del fluido (m/s).
- D: Diámetro interno de la tubería (m).
- DH: Diámetro hidráulico (4 * Área / Perímetro) para secciones no circulares.
- µ: Viscosidad dinámica del fluido (Pa·s o kg/(m·s)).
- ν: Viscosidad cinemática del fluido (m²/s), donde ν = µ/ρ.
Los valores de Re determinan el régimen:
- Re < 2300: Flujo Laminar. Las fuerzas viscosas dominan; el fluido se mueve en capas paralelas.
- 2300 < Re < 4000: Región de Transición. El flujo puede ser inestable y alternar entre laminar y turbulento.
- Re > 4000: Flujo Turbulento. Las fuerzas inerciales dominan; el movimiento del fluido es caótico y con remolinos.
Cálculo del Factor de Fricción (f)
El método para calcular 'f' depende del régimen de flujo:
Régimen Laminar (Re < 2300)
En régimen laminar, el factor de fricción es independiente de la rugosidad de la tubería y se calcula simplemente con la siguiente ecuación:
f = 64 / Re
Régimen Turbulento (Re > 4000)
Para el régimen turbulento, el cálculo de 'f' es más complejo, ya que depende tanto del Número de Reynolds como de la rugosidad relativa de la tubería (k/D, donde 'k' es la rugosidad absoluta y 'D' el diámetro).
- Régimen Turbulento Liso: Se utiliza la 1ª ecuación de Karman-Prandtl. En este caso, la rugosidad de la tubería tiene un efecto despreciable.
- Régimen Turbulento Intermedio: Se usa la ecuación de Colebrook simplificada. Aquí, tanto la rugosidad como el Número de Reynolds influyen en 'f'.
- Régimen Turbulento Rugoso: Se aplica la 2ª ecuación de Karman-Prandtl o la ecuación de Swamee y Jain. En este régimen, la rugosidad de la tubería es el factor dominante, y 'f' es casi independiente de Re.
Algunas de las ecuaciones más comunes para el factor de fricción en flujo turbulento incluyen:
- Ecuación de Colebrook-White (implícita, a menudo requiere iteración o un solucionador):
1/√λ = -2.0 * log10((k/D)/3.7 + 2.51 / (Re√λ))
Donde λ es el factor de fricción, k/D es la rugosidad relativa y Re es el Número de Reynolds. - Ecuación de Barr (explícita, aproximación de Colebrook-White):
1/√λ = -2.0 * log10((k/D)/3.7 + 2.51 / (Re * (1.14 - 2.0 * log10(k/D)))) - Ecuación de Haaland (explícita, alternativa a Colebrook-White):
1/√λ = -1.8 * log10(((k/D)/3.7)¹·¹¹ + 6.9 / Re)
Alternativamente a estas ecuaciones, el Diagrama de Moody es una representación gráfica que permite determinar el factor de fricción de forma visual, entrando con el Número de Reynolds y la rugosidad relativa. Es una herramienta muy útil para ingenieros en la práctica.

Pérdidas por Fricción Secundarias (Localizadas)
Las pérdidas secundarias, también conocidas como pérdidas localizadas, ocurren en elementos singulares del sistema de tuberías que alteran la dirección o la velocidad del flujo. Estos elementos incluyen codos, válvulas, tees, expansiones, contracciones y entradas/salidas de depósitos. A diferencia de las pérdidas primarias, que se distribuyen a lo largo de la longitud de la tubería, las pérdidas secundarias se concentran en puntos específicos.
La fórmula general para calcular estas pérdidas es:
hv = K * (V² / 2g)
Donde:
- hv: Pérdida de carga localizada (en metros de columna de fluido).
- K: Coeficiente de pérdida de carga. Este es un valor adimensional determinado empíricamente para cada tipo de accesorio.
- V: Velocidad media del agua (antes o después del punto singular, según el caso) (m/s).
- g: Aceleración de la gravedad (9.81 m/s²).
El coeficiente K se encuentra en tablas o puede calcularse a partir del producto del coeficiente de fricción en flujo completamente turbulento (fT) y la relación de longitud equivalente (Le/D), que es propia del elemento singular:
K = fT * (Le/D)
La relación Le/D se encuentra en tablas específicas para cada tipo de accesorio. fT se determina con las ecuaciones de fricción para flujo muy turbulento (Re muy alto), donde la rugosidad es el factor dominante.
Tabla de Coeficientes K (Ejemplo Ilustrativo)
Para ilustrar la variabilidad de K, la siguiente tabla muestra valores típicos para algunos accesorios comunes:
| Tipo de Accesorio | Coeficiente K (aproximado) |
|---|---|
| Codo estándar 90° | 0.9 - 1.5 |
| Codo estándar 45° | 0.4 - 0.7 |
| Tee (flujo directo) | 0.2 - 0.6 |
| Tee (flujo en rama) | 1.8 - 2.5 |
| Válvula de compuerta (abierta) | 0.1 - 0.2 |
| Válvula de globo (abierta) | 6.0 - 10.0 |
| Válvula de retención (tipo charnela) | 2.0 - 2.5 |
| Entrada de tubería (bordes afilados) | 0.5 |
| Salida de tubería | 1.0 |
Tabla de Pérdidas por Fricción en Tuberías (Ejemplo Ilustrativo)
En el diseño de sistemas, a menudo se utilizan tablas precalculadas para estimar las pérdidas de fricción en tramos rectos de tubería, especialmente para agua y diámetros comunes. Estas tablas suelen mostrar la pérdida de carga por cada 100 metros de tubería para un caudal dado.
| Diámetro Nominal (pulgadas) | Caudal (L/s) | Velocidad (m/s) | Pérdida de Carga (m H2O / 100m) |
|---|---|---|---|
| 1 | 0.5 | 0.98 | 2.5 |
| 1 | 1.0 | 1.95 | 8.5 |
| 2 | 2.0 | 0.62 | 0.4 |
| 2 | 5.0 | 1.55 | 2.2 |
| 4 | 10.0 | 0.78 | 0.08 |
| 4 | 20.0 | 1.56 | 0.30 |
Tabla de Pérdidas por Fricción en Accesorios (Ejemplo Ilustrativo)
Similar a las tuberías, existen tablas que resumen las pérdidas de carga para diferentes accesorios, a menudo expresadas como longitud equivalente o directamente como una pérdida de presión para un caudal específico.
| Accesorio | Diámetro Nominal (pulgadas) | Pérdida de Carga (m H2O) para un caudal específico |
|---|---|---|
| Codo 90° | 1 | 0.15 |
| Codo 90° | 2 | 0.25 |
| Válvula de compuerta | 1 | 0.02 |
| Válvula de compuerta | 2 | 0.03 |
Importancia de Calcular las Pérdidas de Energía
Calcular con precisión las pérdidas de energía es de vital importancia en el diseño y operación de cualquier sistema. En el caso de sistemas eléctricos, un cálculo preciso permite seleccionar el calibre de cable adecuado para evitar caídas de tensión excesivas y sobrecalentamiento, asegurando la eficiencia y la seguridad. Para los sistemas de fluidos, la determinación de las pérdidas de carga es fundamental para:
- Dimensionamiento de Bombas: Las bombas deben tener la capacidad suficiente para superar no solo la elevación estática, sino también todas las pérdidas por fricción y accesorios a lo largo del sistema. Un cálculo erróneo puede llevar a una bomba sobredimensionada (más costosa y menos eficiente) o subdimensionada (incapaz de entregar el caudal o presión requeridos).
- Optimización Energética: Reducir las pérdidas significa menos energía desperdiciada, lo que se traduce en menores costos operativos y una menor huella de carbono. Esto puede lograrse seleccionando tuberías de mayor diámetro, materiales más lisos o minimizando el uso de accesorios.
- Diseño de Tuberías: Permite seleccionar el diámetro óptimo de las tuberías para mantener velocidades de flujo adecuadas, evitando la erosión, la cavitación y el ruido excesivo, al mismo tiempo que se minimizan las pérdidas.
- Mantenimiento y Solución de Problemas: Si un sistema no funciona como se espera, la comprensión de las pérdidas de carga ayuda a diagnosticar problemas como obstrucciones, válvulas parcialmente cerradas o diseños ineficientes.
Preguntas Frecuentes (FAQ)
¿Por qué es importante calcular las pérdidas de energía?
Es crucial para el diseño eficiente y seguro de sistemas. En electricidad, previene sobrecalentamiento y caídas de tensión. En fluidos, permite dimensionar correctamente bombas, seleccionar diámetros de tubería óptimos y reducir el consumo energético, lo que lleva a menores costos operativos y mayor fiabilidad del sistema.
¿Cuál es la diferencia entre pérdidas primarias y secundarias en sistemas de fluidos?
Las pérdidas primarias son causadas por la fricción del fluido con las paredes internas de los tramos rectos de tubería y dependen de la longitud, diámetro, rugosidad y velocidad del flujo. Las pérdidas secundarias son localizadas y ocurren en accesorios como codos, válvulas, tees y cambios de sección, debido a la turbulencia y cambios de dirección del flujo.
¿Qué es el Número de Reynolds y para qué sirve?
El Número de Reynolds (Re) es un valor adimensional que caracteriza el movimiento de un fluido. Su valor indica si el flujo es laminar (suave y ordenado) o turbulento (caótico y con remolinos). Es fundamental para determinar el factor de fricción en la ecuación de Darcy-Weisbach y, por lo tanto, para calcular las pérdidas primarias.
¿Cómo afecta la rugosidad de la tubería a las pérdidas de carga?
La rugosidad de la tubería (k) es un factor muy importante en el cálculo de las pérdidas de carga, especialmente en el régimen de flujo turbulento. Una tubería más rugosa aumenta la fricción entre el fluido y la pared, lo que resulta en mayores pérdidas de carga. En régimen laminar, la rugosidad tiene un efecto despreciable.
¿Se aplican estas fórmulas a todos los fluidos?
Las fórmulas presentadas, especialmente la ecuación de Darcy-Weisbach y el concepto de Número de Reynolds, son aplicables a una amplia gama de fluidos, tanto líquidos como gases. Sin embargo, los valores específicos de densidad, viscosidad y rugosidad deben ser los correctos para el fluido y las condiciones de operación dadas.
Conclusión
El cálculo de las pérdidas de energía, ya sean eléctricas o en sistemas de fluidos, es una piedra angular en la ingeniería. Comprender las fórmulas, los factores que influyen y la interconexión entre ellos permite a los ingenieros diseñar sistemas más eficientes, seguros y económicamente viables. La precisión en estos cálculos no solo optimiza el rendimiento, sino que también contribuye a la sostenibilidad al reducir el desperdicio de energía. Dominar estos conceptos es esencial para cualquier profesional que busque excelencia en el diseño y la operación de infraestructuras energéticas e hidráulicas.
