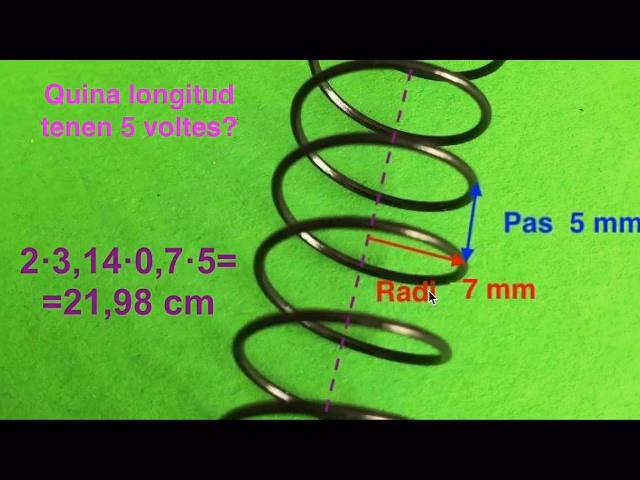

¿Cómo se calcula la longitud de una hélice?

Tornillos: Desentrañando su Nomenclatura y Cálculos

25/03/2023

Valoración: 4.97 (5142 votos)

Al iniciar cualquier proyecto de montaje, la elección del tornillo adecuado es una decisión crucial que a menudo se subestima. Nos encontramos con una variedad de tornillos, cada uno con una serie de marcas y números que, a primera vista, pueden parecer crípticos. Sin embargo, detrás de esta aparente complejidad se esconde un lenguaje técnico esencial que define la capacidad y el propósito de cada elemento de fijación. Comprender estos detalles no solo garantiza la seguridad y durabilidad de nuestras uniones, sino que también optimiza el rendimiento general de cualquier estructura o mecanismo.

¿Cuál es la fórmula del tornillo?
Ejemplo de cálculo de resistencia mecánica de un tornillo La formula nos indica que el área es el resultado del número Pi por el radio al cuadrado (A= \u03c0 x r2). Al ser un tornillo de M10, diámetro 10 milímetros, el radio es 5 milímetros y la fórmula de cálculo será: A=\u03c0 x 52 -> 78,53 mm2 de área.

Este artículo tiene como objetivo desmitificar el universo de los tornillos, desde la interpretación de su nomenclatura hasta los métodos para calcular sus dimensiones y el par de apriete óptimo. Exploraremos las normativas que rigen su fabricación, las diferentes terminologías de rosca y la ciencia detrás de un apriete preciso, proporcionándote las herramientas necesarias para seleccionar y utilizar los tornillos de manera efectiva en cualquier aplicación.

Índice de Contenido

La Nomenclatura del Tornillo: El Idioma Secreto de la Resistencia

Cuando sostenemos un tornillo métrico de calidad, es común observar una serie de marcas en la parte superior de su cabeza. Estas marcas no son meras decoraciones, sino identificadores cruciales que nos ofrecen información valiosa sobre el elemento de fijación. Generalmente, la nomenclatura se divide en dos partes fundamentales: la identificación del fabricante y la clase de resistencia.

La identificación del fabricante, a menudo un nombre completo o una abreviatura, nos indica quién produjo el tornillo. Sin embargo, la parte más relevante para sus propiedades mecánicas se encuentra en la parte inferior de la cabeza, usualmente expresada con una numeración como “8.8”. Esta codificación responde a la norma ISO 898-1 para tornillos de acero al carbono y es vital, ya que revela las propiedades mecánicas del tornillo, es decir, cuán fuerte es y cuánta carga puede soportar antes de deformarse permanentemente o romperse.

Para entender el significado de “8.8” (u otras combinaciones como 4.6, 5.8, 10.9, 12.9), debemos saber que el primer número (8) multiplicado por 100 nos da la resistencia a la tracción mínima del tornillo en megapascales (MPa). En este caso, 8 x 100 = 800 MPa. La resistencia a la tracción es la máxima tensión que el tornillo puede soportar sin fracturarse. El segundo número (el 0.8 de 8.8) multiplicado por el primer número y luego por 10 nos da el límite elástico mínimo en MPa. Así, 0.8 x 8 x 100 = 640 MPa. El límite elástico es la tensión a partir de la cual el material comienza a deformarse permanentemente.

Es importante señalar que no todos los tornillos presentan esta identificación. Los tornillos de rosca métrica de fabricantes reconocidos suelen incluir su marca y esta codificación técnica. Por el contrario, los tornillos destinados a madera, chapa o plástico, debido a sus aplicaciones y materiales menos exigentes, rara vez llevan impresiones técnicas. La ausencia de estas marcas no indica una falta de calidad per se, sino que su uso está orientado a aplicaciones donde las propiedades mecánicas precisas no son un factor crítico.

Tabla de Clases de Resistencia de Tornillos Métricos (ISO 898-1)

Clase de ResistenciaResistencia a la Tracción Mínima (MPa)Límite Elástico Mínimo (MPa)
4.6400240
5.8500400
8.8800640
10.91000900
12.912001080

Elegir la clase de resistencia adecuada es fundamental para la seguridad y la durabilidad de cualquier unión atornillada. Un tornillo con una resistencia insuficiente podría fallar bajo carga, mientras que uno excesivamente fuerte podría ser innecesario y más costoso.

Decodificando la Rosca: Cómo Medir y Entender el Tamaño de un Tornillo

El tamaño de la rosca de un tornillo se refiere a las dimensiones de sus hilos, lo que determina cómo encaja en un orificio roscado o en una tuerca. Comprender el tamaño de la rosca es crucial para seleccionar el tornillo correcto y asegurar una conexión estable y segura. Para ello, es fundamental familiarizarse con la terminología básica de la rosca:

  • Rosca externa (macho): Son los hilos que se encuentran en la parte exterior de un tornillo o perno.
  • Rosca interna (hembra): Son los hilos que se encuentran en la superficie interior de un cilindro hueco, como una tuerca o un agujero roscado.
  • Ángulo de la rosca: Es el ángulo formado entre los flancos de un hilo de la rosca.
  • Diámetro mayor: Es el diámetro más grande del tornillo, medido en la cresta de los hilos.
  • Paso de rosca: Es la distancia desde un punto en un hilo de la rosca hasta el punto correspondiente en el siguiente hilo. En sistemas métricos, se mide en milímetros (mm). En sistemas imperiales, se expresa como el número de hilos por pulgada (TPI - Threads Per Inch).

Los tamaños de los tornillos se identifican principalmente por su diámetro mayor y su paso de rosca. Sin embargo, la forma de expresar estas medidas varía según el sistema de medición utilizado.

¿Cómo calcular la rosca de un tornillo?
Simplemente cuente el número de picos de rosca a lo largo de una pulgada . También medirá el diámetro mayor del tornillo, como se muestra arriba. Estas dos medidas se combinarán para obtener el tamaño de tornillo que necesita. Por ejemplo, si el diámetro mayor es de ¼\u2033 y tiene 20 roscas por pulgada, el tamaño del tornillo será de ¼\u2033 x 20.

Existen dos sistemas principales de medición para los tamaños de rosca de tornillos: el Sistema Métrico y el Unified Thread Standard (UTS), comúnmente conocido como Imperial. El sistema métrico es el más utilizado a nivel mundial y está ganando popularidad incluso en países que tradicionalmente usaban el sistema imperial, como Estados Unidos.

  • Sistema Métrico: Un tornillo métrico se designa con una 'M' seguida de su diámetro nominal en milímetros y luego el paso de rosca en milímetros. Por ejemplo, un tornillo 'M8x1.25' indica que es un tornillo métrico con un diámetro mayor de 8 mm y un paso de rosca de 1.25 mm (es decir, la distancia entre dos crestas consecutivas es de 1.25 mm).
  • Unified Thread Standard (UTS) / Imperial: En este sistema, los tornillos se designan por su diámetro nominal en pulgadas y el número de hilos por pulgada (TPI). Por ejemplo, un tornillo '1/4"-20 UNC' significa que tiene un diámetro mayor de 1/4 de pulgada y 20 hilos por pulgada. 'UNC' indica que es una rosca gruesa (Unified National Coarse), mientras que 'UNF' (Unified National Fine) denota una rosca fina.

Saber cómo medir estos parámetros es esencial. Para el diámetro, se utiliza un calibre. Para el paso de rosca, especialmente en roscas finas o cuando no hay una marca clara, se puede usar un peine de roscas (galga de pasos), una herramienta con múltiples láminas dentadas que se comparan con los hilos del tornillo hasta encontrar la que encaja perfectamente.

Adicionalmente, las roscas de los tornillos pueden ser derechas o izquierdas. La gran mayoría son roscas derechas, lo que significa que se aprietan girando en el sentido de las agujas del reloj. Las roscas izquierdas, que se aprietan girando en sentido antihorario, son menos comunes y se utilizan en aplicaciones específicas para evitar el aflojamiento, como en pedales de bicicleta o ciertas tuercas de rueda.

Sistemas de Medición de Roscas Comunes

SistemaNomenclatura TípicaDescripción
Métrico (ISO)M8x1.25'M' para métrico, 8mm de diámetro mayor, 1.25mm de paso de rosca.
Unified Thread Standard (UTS)1/4"-20 UNC1/4 pulgada de diámetro mayor, 20 hilos por pulgada, rosca gruesa.

La correcta identificación y medición de la rosca es un paso fundamental para garantizar la compatibilidad entre el tornillo y la tuerca o el orificio roscado, evitando daños en los hilos y asegurando una unión robusta.

El Arte del Apriete: Calculando y Aplicando el Par de Apriete Correcto

El par de apriete, también conocido como momento de fuerza (símbolo físico «M»), describe el efecto de giro que una fuerza (F) ejerce sobre un elemento, como un tornillo. Es una magnitud crítica en cualquier unión atornillada, ya que de ella depende la seguridad, la durabilidad y la funcionalidad del conjunto. Se calcula multiplicando la fuerza aplicada (en newtons o N) por la longitud de la palanca utilizada para aplicarla al punto de giro (en metros o m). La unidad resultante para el par de apriete es N·m.

Desde una perspectiva física, una unión atornillada es un sistema mucho más complejo de lo que parece al simplemente apretar un tornillo. Cuando se aplica par de apriete, se generan fuerzas axiales en el interior del tornillo, provocando un alargamiento elástico del mismo a medida que aumenta la precarga. Esta precarga es la fuerza que comprime las piezas a unir, creando un contacto por fricción que las hace comportarse como una sola pieza. El objetivo es alcanzar la precarga ideal para la aplicación específica.

Unidades de Medida del Par de Apriete

  • Newton-metro (N·m): Es la unidad de medida más común en el Sistema Internacional (SI) para el par de apriete. Un newton-metro es el trabajo mecánico realizado cuando se aplica un newton de fuerza a una distancia de un metro. Es la unidad estándar en la mayoría de las especificaciones técnicas.
  • Pie-libra (ft·lb): Es la unidad de medida angloamericana utilizada principalmente en los Estados Unidos y, ocasionalmente, en el Reino Unido. Un pie-libra equivale aproximadamente a 1.356 newton-metros.
  • Pulgada-libra (in·lb): También una unidad angloamericana, utilizada para pares de apriete más pequeños. Una pulgada-libra equivale aproximadamente a 0.113 newton-metros.

Tabla de Unidades de Medida de Par de Apriete

UnidadEquivalencia (aproximada)Uso Principal
N·m1 N·mSistema Internacional (SI)
ft·lb1 ft·lb ≈ 1.356 N·mAmérica del Norte (EE.UU., Canadá)
in·lb1 in·lb ≈ 0.113 N·mAmérica del Norte (para pares menores)

La relación entre el par de apriete y la precarga no es lineal y está fuertemente influenciada por la fricción. De media, se estima que solo alrededor del 10% del par total aplicado se convierte en la fuerza axial útil (precarga) que une las piezas. El 90% restante se pierde esencialmente en superar la fricción bajo la cabeza del tornillo y en la rosca. Esto hace que el apriete manual sin una herramienta de precisión sea un procedimiento poco fiable para lograr una precarga controlada.

¿Cómo calcular el par de apriete de un tornillo?
Se calcula multiplicando la fuerza aplicada (en «newtons» o «N») por la longitud de la palanca utilizada para aplicarla al punto de giro (en «metros» o «m»). La unidad utilizada para el par de apriete resultante es N x m o N·m.

Para garantizar que se aplica el par de apriete correcto y, por ende, se alcanza la precarga deseada, las llaves dinamométricas son herramientas indispensables. Estas herramientas permiten aplicar un par de apriete predefinido con alta precisión. Es crucial que las llaves dinamométricas estén calibradas según los estándares nacionales, lo que implica un proceso de calibración regular (generalmente anual) por parte de un laboratorio reconocido. Una llave calibrada asegura que el apriete sea controlado y reproducible.

La longitud de la palanca de la herramienta también afecta la percepción de la fuerza aplicada. Cuanto más larga sea la palanca, menos esfuerzo aparente sentirá el operario para aplicar una fuerza considerable. Además, el uso de útiles insertables o acoplables que alteren la longitud estándar de la llave dinamométrica requiere recalcular el ajuste o el valor mostrado en la herramienta para compensar la modificación. En el caso de las llaves dinamométricas electrónicas, estos parámetros pueden ajustarse digitalmente.

Otro factor a considerar es la "elasticidad" o "rigidez" de la unión atornillada. Las uniones pueden variar desde muy duras (con un pequeño ángulo de giro para alcanzar el par) hasta muy blandas (requiriendo un gran ángulo de giro). Esto depende de los materiales que se unen (ej. cobre/acero, juntas), el número de elementos de fijación, la longitud de sujeción del tornillo y las propiedades de calidad del propio tornillo. Comprender estos factores ayuda a optimizar el proceso de apriete y a evitar problemas como el aflojamiento o la rotura.

En resumen, el par de apriete es una medida de la fuerza de giro que, aplicada correctamente, garantiza la integridad de una unión. Su cálculo y aplicación precisos, apoyados por herramientas calibradas y un entendimiento de las fuerzas de fricción y las características de la unión, son esenciales para la fiabilidad y seguridad de cualquier montaje.

Preguntas Frecuentes (FAQs)

¿Por qué es crucial la clase de resistencia de un tornillo?
La clase de resistencia es fundamental porque define la capacidad del tornillo para soportar cargas de tensión y cizallamiento sin deformarse permanentemente o romperse. Utilizar un tornillo con una clase de resistencia inferior a la requerida puede provocar fallos estructurales, mientras que uno excesivamente fuerte podría ser innecesario y encarecer el proyecto.
¿Cómo puedo distinguir entre una rosca métrica y una imperial a simple vista?
A simple vista puede ser difícil, pero puedes usar un peine de roscas (galga de pasos), que tiene diferentes perfiles para identificar el paso. Las roscas métricas suelen tener designaciones como M6, M8, etc., mientras que las imperiales usan fracciones de pulgada (1/4", 3/8", etc.) y un número de hilos por pulgada (ej. 20, 28). También, las métricas tienen pasos en milímetros (ej. 1.0, 1.25), y las imperiales en hilos por pulgada.
¿Qué riesgos implica apretar un tornillo con un par incorrecto?
Si el par es demasiado bajo, el tornillo no generará suficiente precarga, lo que puede llevar a que la unión se afloje debido a vibraciones o cargas, resultando en holgura, ruido o incluso un fallo completo. Si el par es demasiado alto, se puede exceder el límite elástico del tornillo, deformándolo permanentemente o rompiéndolo, además de dañar los materiales de las piezas unidas o sus roscas.
¿Es lo mismo el par de apriete que la precarga?
No son lo mismo, aunque están directamente relacionados. El par de apriete es la fuerza de giro que se aplica al tornillo. La precarga es la fuerza axial de tensión que se genera dentro del tornillo como resultado de ese par, y es la fuerza que comprime las piezas y las mantiene unidas. El par de apriete es el medio para lograr la precarga deseada.
¿Con qué frecuencia debo calibrar mi llave dinamométrica?
La frecuencia de calibración recomendada suele ser anualmente o después de un cierto número de ciclos de uso (ej. 5,000 ciclos), lo que ocurra primero. Sin embargo, si la llave ha sufrido caídas, golpes o un uso intensivo, es aconsejable recalibrarla antes de lo previsto. Una calibración regular asegura que la herramienta mantiene su precisión y, por ende, la fiabilidad de las uniones atornilladas.

En la ingeniería y el montaje, los tornillos son mucho más que simples elementos de unión; son componentes críticos cuyo rendimiento depende directamente de una comprensión profunda de sus características. Desde la interpretación de su clase de resistencia hasta la medición precisa de su paso de rosca y la aplicación controlada del par de apriete, cada detalle contribuye a la integridad y seguridad de la estructura final.

Esperamos que este recorrido por la nomenclatura, el tamaño y el apriete de los tornillos te haya proporcionado una base sólida para tus futuros proyectos. Recuerda que la elección y aplicación correctas de estos pequeños pero poderosos elementos son la clave para garantizar la durabilidad, fiabilidad y seguridad en cualquier construcción o máquina. Invierte tiempo en entenderlos, y tus uniones te lo agradecerán.
