Presión de Descarga de Bombas: Guía Completa

La presión de descarga de la bomba, un concepto fundamental en el mundo de los sistemas de fluidos, es mucho más que un simple número. Es un indicador crítico de la energía necesaria para mover un fluido a través de un sistema y, por ende, un factor determinante en la eficiencia y el rendimiento de cualquier operación de bombeo. Comprender, calcular y gestionar adecuadamente esta presión es esencial para el personal de operaciones de planta y cualquier profesional involucrado en el diseño o mantenimiento de sistemas de bombeo industriales. En este artículo, exploraremos en profundidad qué es la presión de descarga, cómo se calcula, los factores que la influyen, las estrategias para su control y mantenimiento, y las precauciones de seguridad asociadas.

La presión de descarga se refiere a la presión del fluido en el punto de salida de una bomba. Directamente relacionada con la energía requerida para impulsar el fluido a través de la tubería y el sistema, su optimización es crucial. Una presión de descarga adecuada garantiza que el fluido sea transportado con la fuerza necesaria para superar la resistencia del sistema, alcanzar su destino y cumplir con los requisitos del proceso. Un monitoreo y ajuste constantes son vitales para evitar problemas como el bajo rendimiento, el consumo excesivo de energía o incluso daños irreparables en el equipo.

¿Qué es la Presión de Descarga de la Bomba (PDP)?

La presión de descarga de la bomba (PDP) es la fuerza con la que el fluido sale de la bomba hacia el sistema de tuberías. Es el resultado de la energía que la bomba imparte al fluido para superar la resistencia al flujo, las diferencias de elevación y la presión en el punto final del sistema. En esencia, es la presión generada en el lado de salida de la bomba.

Para el personal de operaciones de planta, comprender la importancia de la PDP es entender la eficiencia de sus sistemas. Si la PDP es demasiado baja, el fluido podría no alcanzar su destino o el caudal deseado, lo que lleva a un rendimiento deficiente. Si es demasiado alta, puede resultar en un consumo excesivo de energía, desgaste prematuro de los componentes y riesgos de seguridad. Por lo tanto, mantener la PDP óptima es fundamental para asegurar que el sistema opere de manera eficiente y efectiva.

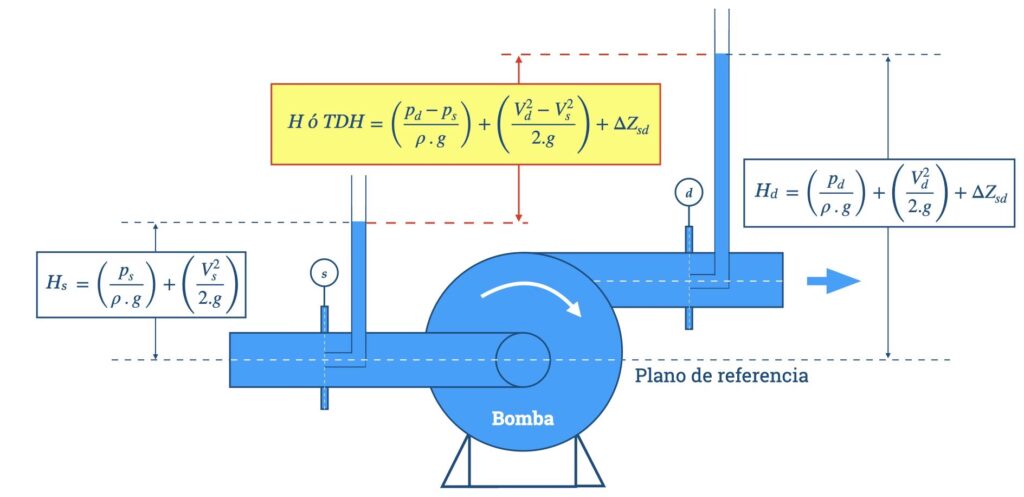

Fórmula para Calcular la Presión de Descarga de la Bomba

El cálculo de la presión de descarga de la bomba es un aspecto fundamental en el diseño y la operación de sistemas de fluidos. Aunque los detalles pueden variar según la complejidad del sistema, una fórmula básica para calcular la PDP es:

PDP = NP + FL + AFL + EL

Donde:

• PDP es la Presión de Descarga de la Bomba.
• NP representa la Presión Neta.
• FL se refiere a la Pérdida por Fricción en la tubería principal.
• AFL denota la Pérdida por Fricción de Accesorios (válvulas, codos, etc.).
• EL es la Pérdida por Elevación (diferencia de altura).

Esta fórmula se aplica para determinar la presión necesaria en la descarga de la bomba para superar todas las resistencias y alcanzar la presión deseada en el punto final del sistema. Por ejemplo, al calcular la PDP para líneas de manguera individuales con diferentes tipos de boquillas (boquillas combinadas o de chorro liso), se deben considerar las pérdidas por fricción específicas de la manguera y la boquilla, así como la elevación si la hay.

Un problema práctico podría implicar comparar los cálculos de PDP para una boquilla automática y una boquilla de chorro liso utilizando diferentes fórmulas de pérdida por fricción, lo que resalta la complejidad y la necesidad de precisión en estos cálculos.

Rangos Típicos de Presión de Descarga

La presión de descarga típica de una bomba puede variar ampliamente según la aplicación específica y el tipo de bomba utilizada. No existe un valor fijo, ya que es un parámetro dinámico que fluctúa en función de diversos factores.

• Bombas Centrífugas: Comúnmente utilizadas en entornos industriales, estas bombas suelen tener un rango de presión de descarga entre 30 y 200 psi (libras por pulgada cuadrada). Son ideales para aplicaciones de alto caudal y baja a media presión.
• Bombas de Desplazamiento Positivo: Estas bombas son capaces de generar presiones mucho más altas, a menudo oscilando entre 500 psi y más de 10,000 psi. Son adecuadas para aplicaciones que requieren alta presión y caudales más bajos o constantes, como la dosificación de productos químicos o el transporte de fluidos viscosos.

Es crucial monitorear y ajustar la presión de descarga de la bomba regularmente. Factores como el caudal, la viscosidad del fluido bombeado y la resistencia del sistema al flujo pueden hacer que esta presión varíe. La supervisión constante ayuda a garantizar un rendimiento óptimo y a prevenir daños en el sistema.

Factores que Afectan la Presión de Descarga de la Bomba

La presión de descarga de una bomba no es un valor estático; está influenciada por una serie de factores interconectados. Comprender estos factores es clave para mantener un rendimiento óptimo de la bomba y resolver problemas cuando surgen:

• Velocidad de la Bomba: Generalmente, una mayor velocidad de operación de la bomba resulta en presiones de descarga más altas, mientras que velocidades más bajas conducen a presiones más bajas. Esto se debe a que una mayor velocidad del impulsor imparte más energía al fluido.
• Tamaño de la Bomba: Las bombas más grandes suelen ser capaces de producir presiones más altas que las más pequeñas, dado que tienen mayores capacidades de impulsor y motor.
• Tipo de Bomba: Como se mencionó, los diferentes tipos de bombas (centrífugas, de desplazamiento positivo, etc.) tienen capacidades de presión intrínsecas distintas. Elegir el tipo correcto de bomba para una aplicación específica es fundamental para alcanzar la presión de descarga deseada.
• Propiedades del Fluido: Las características del fluido que se bombea, como su viscosidad, densidad y temperatura, pueden afectar significativamente la presión de descarga. Por ejemplo, los fluidos más viscosos o densos requieren más energía para ser bombeados, lo que puede influir en la presión de descarga.
• Diámetro y Longitud de la Tubería: La geometría del sistema de tuberías tiene un impacto directo. Las tuberías más largas o más estrechas aumentan la resistencia al flujo (pérdida por fricción), lo que puede resultar en presiones de descarga más bajas en el punto final. Por el contrario, las tuberías más cortas o más anchas pueden permitir presiones más altas.
• Condiciones de Entrada: Las condiciones en la entrada de la bomba (succión), como la presencia de aire, cavitación o residuos, pueden afectar negativamente la presión de descarga. Asegurar que las condiciones de entrada estén optimizadas es crucial para el máximo rendimiento de la bomba.

Al entender cómo estos factores interactúan entre sí, el personal de operaciones de planta puede tomar medidas proactivas para optimizar el rendimiento de la bomba, lo que incluye el mantenimiento e inspección regulares, así como el monitoreo de las condiciones operativas para identificar posibles problemas antes de que se conviertan en fallas mayores.

Cómo se Controla la Presión de Descarga

El control preciso de la presión de descarga es vital para la operación eficiente y segura de los sistemas de bombeo. Existen varios métodos para lograrlo, a menudo en combinación:

• Válvulas de Control: Esta es la forma más común de controlar la presión de descarga. Una válvula de control se instala en la línea de descarga y se utiliza para restringir el flujo de fluido, lo que a su vez aumenta la presión. Estas válvulas pueden ser operadas manualmente por un operador o automáticamente, utilizando sensores y mecanismos de retroalimentación para ajustar su posición en respuesta a cambios en el sistema. Las válvulas de control permiten una regulación directa del flujo y, por ende, de la presión.
• Variadores de Frecuencia (VFD): Un VFD es un dispositivo electrónico que controla la velocidad del motor de la bomba. Al ajustar la frecuencia de la señal eléctrica que alimenta el motor, el VFD puede aumentar o disminuir la velocidad de la bomba, lo que a su vez controla el caudal y, por consiguiente, la presión de descarga. Los VFDs ofrecen un control muy preciso y son excelentes para la eficiencia energética, ya que la bomba solo opera a la velocidad necesaria para satisfacer la demanda del sistema.
• Combinación de Válvula de Control y VFD: Para un control aún más preciso y flexible, algunos sistemas de bombeo utilizan una combinación de una válvula de control y un VFD. Este enfoque puede ser más complejo y costoso de implementar, pero ofrece una mayor capacidad de ajuste y optimización del sistema.

Es fundamental considerar los requisitos específicos de cada sistema al elegir el método de control de la presión de descarga. La monitorización y los ajustes regulares son esenciales para asegurar que la bomba funcione de manera eficiente y para prevenir cualquier daño al sistema.

Eficiencia y Presión de Descarga: ¿Más Alta es Mejor?

Existe una creencia común de que una mayor presión de descarga de la bomba equivale automáticamente a una mayor eficiencia. Sin embargo, esta suposición es incorrecta y puede llevar a un funcionamiento subóptimo del sistema. La eficiencia de una bomba no se basa únicamente en la presión de descarga, sino en un equilibrio entre tres factores clave: caudal, altura (o carga) y presión.

Para maximizar la eficiencia, es crucial encontrar el equilibrio adecuado entre estos tres elementos. Una presión de descarga excesivamente alta puede, de hecho, disminuir la eficiencia si resulta en un consumo excesivo de energía. Esto ocurre a menudo cuando la bomba opera en el extremo derecho de su curva de rendimiento, donde la cantidad de energía requerida para mantener una alta presión supera con creces los beneficios obtenidos. En tales casos, la bomba puede estar trabajando más de lo necesario, consumiendo energía que no se traduce en un aumento proporcional de la producción útil.

Por otro lado, una presión de descarga más baja puede ser más eficiente si permite que la bomba opere más cerca de su rango de rendimiento ideal. Al reducir la energía necesaria para mantener la presión, la bomba puede funcionar de manera más eficiente y efectiva, lo que se traduce en un menor consumo de energía y una mayor vida útil del equipo.

En última instancia, el sistema de bombeo más eficiente dependerá de la aplicación específica y las condiciones de operación. Es importante trabajar con un proveedor de bombas con conocimientos para determinar el mejor sistema para sus necesidades y optimizarlo para una máxima eficiencia, priorizando el equilibrio sobre la simple búsqueda de la presión más alta.

Presión Máxima de Descarga de la Bomba

La presión máxima de descarga de la bomba es un parámetro crítico que representa la presión más alta que una bomba puede generar en su punto de descarga. Este valor está determinado por el diseño de la bomba, sus condiciones de operación y las propiedades del fluido que se bombea.

Es un factor importante en la selección de la bomba adecuada para una aplicación específica. La clasificación de presión de la bomba debe elegirse en función de los requisitos del sistema, incluyendo el caudal necesario, la distancia a la que el fluido debe ser transportado y la altura a la que debe ser elevado. Exceder la presión máxima de diseño de un sistema puede causar daños severos a las tuberías, válvulas y otros componentes, comprometiendo la integridad y seguridad de toda la instalación. Además, superar la presión máxima de descarga de la bomba puede provocar fallas en la propia bomba, lo que resulta en costosos tiempos de inactividad y reparaciones.

Por lo tanto, es fundamental que el personal de operaciones supervise de cerca este parámetro y se asegure de que la bomba nunca opere por encima de sus límites de diseño y los del sistema.

Mantenimiento de la Presión de Descarga

Mantener la presión de descarga de la bomba es crucial para la operación eficiente y confiable de cualquier sistema de bombeo. Una presión adecuada asegura que el líquido se mueva desde la bomba hasta su destino final con la fuerza requerida. Si la presión cae, el caudal disminuye, lo que obliga a la bomba a trabajar más y puede llevar a fallas mecánicas. Para mantener la presión de descarga, se deben considerar varios factores:

• Selección Adecuada de la Bomba: Es esencial elegir una bomba que sea apropiada para la aplicación, teniendo en cuenta el caudal y la presión requerida. Seleccionar una bomba demasiado pequeña no generará suficiente presión, mientras que una demasiado grande podría desperdiciar energía y aumentar los costos.
• Mantenimiento Regular: El mantenimiento periódico de la bomba es fundamental para asegurar que opere a su capacidad óptima. Esto incluye la verificación de fugas, el monitoreo del rendimiento del sistema y el reemplazo oportuno de piezas desgastadas. Un programa de mantenimiento preventivo puede identificar problemas antes de que afecten la presión de descarga.
• Monitoreo del Sistema: La supervisión del rendimiento del sistema es vital para asegurar que la bomba esté proporcionando la presión requerida. Esto se puede lograr mediante la instalación de manómetros y medidores de flujo, que permiten a los operadores rastrear la salida de la bomba y ajustarla según sea necesario.
• Ajuste del Tamaño del Impulsor: En algunos casos, ajustar el tamaño del impulsor puede ayudar a mantener la presión de descarga de la bomba. La instalación de un impulsor más grande puede aumentar la salida de la bomba, mientras que uno más pequeño puede reducir la presión. Esta es una modificación más sustancial y debe ser realizada por personal calificado.
• Control del Sistema: Finalmente, controlar la operación del sistema puede ayudar a mantener la presión de descarga. La instalación de un variador de frecuencia (VFD) puede regular la velocidad de la bomba, ajustándola según sea necesario para satisfacer las demandas del sistema. Esto puede resultar en importantes ahorros de energía y prevenir el desgaste innecesario de la bomba.

En resumen, el mantenimiento de la presión de descarga es crítico para la operación eficiente y confiable de los sistemas de bombeo. Al seleccionar la bomba adecuada, realizar un mantenimiento regular, monitorear el rendimiento del sistema, ajustar el tamaño del impulsor y controlar la operación del sistema, el personal de operaciones de planta puede asegurar que la bomba proporcione la presión requerida, minimizando el consumo de energía y reduciendo el riesgo de fallas mecánicas.

Precauciones de Seguridad al Manejar la Presión de Descarga

Trabajar con sistemas de alta presión, como los que involucran la presión de descarga de una bomba, requiere la implementación de precauciones de seguridad rigurosas. Ignorar estas medidas puede llevar a accidentes graves, lesiones personales o daños significativos al equipo. A continuación, se detallan las precauciones esenciales:

• Usar Equipo de Protección Personal (EPP): Al trabajar con sistemas de alta presión, es imperativo usar el equipo de seguridad adecuado. Esto incluye gafas de seguridad para proteger los ojos de salpicaduras de fluidos o escombros, guantes para proteger las manos y botas con punta de acero para proteger los pies de caídas de objetos o compresiones. El EPP actúa como la primera línea de defensa contra posibles peligros.
• Utilizar Herramientas Adecuadas: Siempre emplee las herramientas y equipos correctos para la tarea. El uso de herramientas incorrectas o improvisadas puede dañar el equipo de la bomba y, lo que es más importante, poner en riesgo la seguridad del operador. Las herramientas específicas para sistemas hidráulicos y de alta presión están diseñadas para manejar las fuerzas y materiales involucrados de manera segura.
• Seguir Procedimientos Correctos: Adherirse estrictamente a los procedimientos operativos estándar para el arranque, la detención y el ajuste de la bomba es crucial. Esto ayuda a minimizar el riesgo de accidentes y asegura que la bomba funcione de manera segura y eficiente. Los procedimientos establecen pasos claros para manejar las presiones y los flujos de manera controlada.
• Monitorear los Niveles de Presión: Mantenga una vigilancia constante sobre los niveles de presión y asegúrese de que estén dentro de los límites seguros recomendados por el fabricante y las especificaciones del sistema. Si la presión excede los niveles seguros, tome medidas inmediatas para reducirla y prevenir daños a la bomba o a otros equipos. Los manómetros son herramientas indispensables para este monitoreo.
• Mantener el Área Despejada: Asegúrese de que el área alrededor de la bomba esté libre de escombros, herramientas u otros elementos que puedan causar un peligro de tropiezo. Un entorno de trabajo limpio y organizado previene accidentes y asegura que todos en el área estén seguros.

Al seguir estas precauciones de seguridad, los operadores de bombas contribuyen a crear un entorno de trabajo más seguro para todos los involucrados en la operación de los sistemas de bombeo. La seguridad debe ser siempre la máxima prioridad; ante cualquier duda sobre el manejo de la presión de descarga de la bomba, se debe buscar la orientación de un experto calificado.

Presión de Descarga en Sistemas de Refrigeración y Aire Acondicionado

Aunque el enfoque principal de este artículo es la presión de descarga de bombas de fluidos, es importante mencionar que el concepto de presión de descarga también es fundamental en otros sistemas, como los de refrigeración y aire acondicionado. En estos sistemas, la presión de descarga (también conocida como presión del lado de alta o presión de cabeza) es la presión generada en el lado de salida de un compresor de gas.

Una presión de descarga más alta en estos sistemas puede resultar en un mayor consumo de energía y, por lo tanto, una menor eficiencia. Generalmente, una presión de descarga excesivamente alta se considera negativa, excepto en casos muy específicos donde se busca lograr una presión particular en el sistema. Además, una presión de descarga elevada puede dañar componentes críticos del sistema.

Varios factores afectan la presión de descarga en sistemas de refrigeración y aire acondicionado:

• El tamaño y la velocidad del ventilador del condensador.
• La temperatura ambiente.
• La condición y limpieza de la bobina del condensador.
• El tamaño de la línea de descarga.

Una presión de descarga extremadamente alta junto con una presión de succión extremadamente baja es un indicador de una restricción de refrigerante. Una alta presión de descarga también podría provocar varios tipos de cavitación, incluyendo cavitación por succión y cavitación por descarga, lo que puede llevar a una reducción de la eficiencia del sistema, desgaste de los componentes, aumento de ruido y vibración, y, en última instancia, fallas del sistema. Es posible medir la presión de descarga de estos sistemas instalando un manómetro en la línea de descarga, y un monitoreo cuidadoso puede prevenir daños y fallas en los componentes.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas de las preguntas más comunes sobre la presión de descarga de bombas:

¿Qué es la presión de descarga de la bomba?

Es la presión del fluido en el punto de salida de la bomba, que representa la energía impartida al fluido para moverlo a través del sistema y superar resistencias.

¿Por qué es importante la presión de descarga de la bomba?

Es crucial porque determina la capacidad de la bomba para mover el fluido de manera eficiente, impacta el consumo de energía, la vida útil de los componentes y la seguridad operativa del sistema.

¿Cómo se mide la presión de descarga de la bomba?

Se mide instalando un manómetro directamente en la línea de descarga de la bomba o en puntos estratégicos del sistema de tuberías.

¿Una presión de descarga más alta siempre es mejor?

No necesariamente. Una presión más alta puede indicar un mayor consumo de energía y una menor eficiencia si no está en equilibrio con el caudal y la carga del sistema. El objetivo es la presión óptima, no la máxima.

¿Qué causa una alta presión de descarga en una bomba?

Puede ser causada por varios factores, como una velocidad excesiva de la bomba, un impulsor demasiado grande, una tubería de descarga restringida o demasiado estrecha, un fluido muy viscoso, o una alta resistencia en el sistema.

¿Cómo se puede reducir la presión de descarga si es demasiado alta?

Se puede reducir ajustando la velocidad de la bomba (con un VFD), utilizando una válvula de control para regular el flujo, reduciendo el tamaño del impulsor, o revisando y optimizando el diseño de la tubería para minimizar la resistencia.

Conclusión

La presión de descarga de la bomba es un parámetro fundamental que el personal de operaciones de planta y los ingenieros deben comprender a fondo. Su correcta gestión es la piedra angular para asegurar sistemas de bombeo eficientes, rentables y seguros. Desde la selección adecuada de la bomba y el monitoreo constante, hasta el uso de herramientas de control como los VFDs y las válvulas, cada aspecto contribuye a optimizar el rendimiento.

Recordar que una mayor presión no siempre equivale a una mayor eficiencia es clave. El equilibrio entre caudal, carga y presión es lo que realmente define un sistema óptimo. Al adoptar un enfoque proactivo en el mantenimiento, la supervisión y la implementación de las precauciones de seguridad, se puede prolongar la vida útil de los equipos, minimizar el consumo de energía y garantizar una operación fiable. Invertir en el conocimiento y la aplicación de estas prácticas no solo mejora el rendimiento de los sistemas de bombeo, sino que también contribuye a una operación industrial más sostenible y segura.
