La agitación es un proceso fundamental en una vasta gama de industrias, desde la farmacéutica y biotecnológica hasta la química y alimentaria. Un mezclado eficiente no solo garantiza la uniformidad del producto, sino que también puede impactar significativamente la productividad, la calidad y el consumo energético. Sin embargo, diseñar y seleccionar el agitador adecuado no es una tarea trivial; requiere comprender parámetros clave que influyen en su rendimiento. Uno de los más críticos es el Número de Potencia, una medida adimensional que nos proporciona una visión profunda del consumo energético del agitador y su capacidad para interactuar con el medio.
Este artículo explorará en detalle qué es el Número de Potencia, por qué es tan relevante en el diseño de agitadores y cómo otros factores como el tipo de impulsor, la viscosidad del fluido y la geometría del tanque se interconectan para determinar la potencia necesaria y la eficiencia del mezclado. Comprender estos conceptos es vital para ingenieros y técnicos que buscan optimizar sus procesos de agitación.
- ¿Qué es el Número de Potencia (Np) del Agitador?
- Factores Clave en el Diseño y la Potencia de los Agitadores
- Tipo de Agitación
- Tipo y Ubicación del Agitador
- Patrón de Circulación
- Forma y Tamaño del Tanque
- Tipos de Impulsores
- Diámetro del Impulsor
- Deflectores (Baffles) y Serpentines (Coils)
- Potencia Requerida para la Agitación
- Voladizo del Eje y Cojinete Fijo Inferior
- Tipo de Sello
- Número de Cojinetes en el Eje
- Conjunto de Accionamiento (Drive Assembly)
- Cálculo de la Potencia y Diseño de Agitadores
- Preguntas Frecuentes sobre Agitadores y Potencia
- ¿Qué es el Número de Potencia (Np)?
- ¿Por qué es importante el Número de Potencia en el diseño de agitadores?
- ¿Cómo afecta la viscosidad del líquido a la selección del agitador y su potencia?
- ¿Qué tipo de impulsor debo usar para líquidos de baja viscosidad?
- ¿Cuál es la diferencia entre un sello de prensaestopas y un sello mecánico?
- ¿Qué es la velocidad crítica del eje de un agitador y por qué es importante evitarla?
- Conclusión
¿Qué es el Número de Potencia (Np) del Agitador?

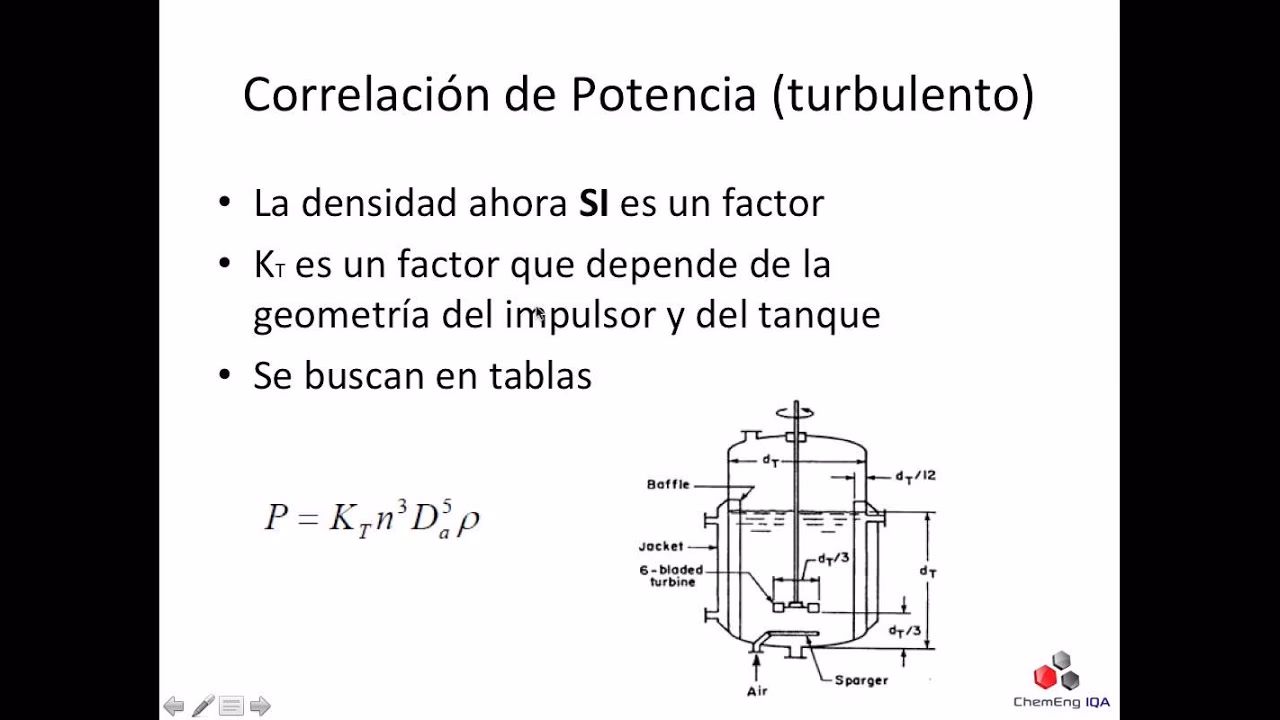

El Número de Potencia (Np) es un parámetro adimensional que se utiliza para estimar la potencia consumida por el rotor agitador, la cual se disipa en el medio. En términos más sencillos, nos indica cuán eficiente es un determinado diseño de impulsor en transferir energía al fluido. Un Número de Potencia más bajo generalmente indica una mejor capacidad para dispersar gases en el medio sin causar inundación o dañar líneas celulares frágiles, como las utilizadas en cultivos mamíferos. Es una métrica crucial para evaluar el rendimiento de un impulsor en términos de consumo de energía.
Diferentes diseños de impulsores tienen rangos típicos de Número de Potencia. Por ejemplo, los impulsores de tipo Marine (como BIG Marine 1, 2, 3), Kidney (BIG Kidney 1, 2, 3) y Pitch blade (BIG Pitch 1, 2, 3) suelen tener un Número de Potencia (Np) que oscila entre 0.2 y 2.0 en configuraciones de flujo radial, operando directamente en el medio sin un estator circular. Esta variabilidad subraya la importancia de seleccionar el impulsor correcto para la aplicación específica.
Factores Clave en el Diseño y la Potencia de los Agitadores
El diseño de un agitador es un proceso complejo que considera múltiples factores para asegurar un rendimiento óptimo. Estos factores influyen directamente en la potencia requerida y en la eficacia del mezclado:
Tipo de Agitación
La intensidad de la agitación es un factor determinante en el tiempo de mezclado y la potencia requerida:
- Vigorosa: Requiere solo unos segundos para una mezcla total.
- Moderada: Puede tomar varios minutos.
- Suave: Puede extenderse por varias horas.
El grado de agitación aumenta con el incremento del número de revoluciones del agitador y el diámetro del impulsor.
Tipo y Ubicación del Agitador
Generalmente, el agitador se monta verticalmente en la parte superior del tanque, una práctica común para tanques pequeños y medianos. Para tanques de gran diámetro, especialmente de almacenamiento, se pueden utilizar agitadores montados horizontalmente desde el lateral, conocidos como agitadores de entrada lateral.
La ubicación del agitador en el equipo suele ser central para un mejor patrón de flujo. Sin embargo, si alguna parte del recipiente está ocupada por serpentines internos u otros elementos, el agitador puede ubicarse descentrado.
Patrón de Circulación
El patrón de flujo generado por el impulsor es vital para la aplicación:
- Flujo Axial: Preferido cuando un recipiente se calienta o enfría mediante serpentines o chaquetas.
- Flujo Radial: Preferido para mezclar los contenidos.
Cuando se requieren ambos patrones, se puede instalar un impulsor de flujo radial en la parte inferior del eje del agitador y un impulsor de flujo radial en el centro.
Forma y Tamaño del Tanque
Un recipiente cilíndrico vertical es el tipo más adecuado para instalar un agitador. Sin embargo, los agitadores también se instalan en tanques rectangulares verticales, comunes en el tratamiento de agua y aguas residuales.
Tipos de Impulsores
Los impulsores son el corazón del agitador y varían ampliamente en diseño y aplicación. Sus partes principales son el cubo y las palas. El cubo se instala en el eje mediante una chaveta y un tornillo prisionero. Pueden ser de una sola pieza o divididos en varias piezas atornilladas. Algunos tipos comunes incluyen:
- Hélice Marina: Generalmente fundida, con 3 o 4 palas cónicas para flujo axial máximo. Diámetro típico del 15% al 30% del diámetro del tanque.
- Turbina de Flujo Axial, Turbo Propulsor, Turbina de Palas Planas: Con 3 a 6 palas.
- Paleta, Ancla, Ancla/Paleta o Compuerta: Con 2 palas que se extienden cerca de la pared del tanque, generando flujo laminar sin mezclado axial o radial significativo.
Diámetro del Impulsor
El diámetro del impulsor depende del diámetro del tanque:
- Generalmente 1/3 del diámetro del tanque para hélices marinas, turbinas de flujo axial, turbo propulsores, turbinas de disco, turbinas de palas planas y turbinas de palas inclinadas hacia atrás.
- Generalmente el 80% del diámetro del tanque para paletas, anclas, anclas/paletas y compuertas.
Deflectores (Baffles) y Serpentines (Coils)
En recipientes cilíndricos verticales, generalmente se proporcionan 4 deflectores para un buen mezclado con los primeros seis tipos de impulsores (flujo axial). Para los últimos cuatro (flujo radial), no se proporcionan deflectores. Los serpentines, utilizados para calentar o enfriar, y los deflectores reducen el diámetro efectivo del recipiente.
Potencia Requerida para la Agitación
La potencia necesaria para la agitación depende de varios factores:
- Diámetro del impulsor
- Revoluciones del eje del agitador
- Número de Potencia (Np) del impulsor
- Número de impulsores
- Densidad del fluido
- Contenido de sólidos
- Viscosidad del líquido
Voladizo del Eje y Cojinete Fijo Inferior
El eje del agitador se soporta en el extremo superior mediante un conjunto de alojamiento de cojinetes. Si el eje es largo (más de 3 metros), el movimiento lateral del impulsor en la parte inferior del eje puede intentar doblarlo. Para evitar esto, se proporciona un cojinete inferior, que es un cojinete no giratorio hecho de una camisa de metal más blando o material plástico.
Tipo de Sello
En un recipiente cerrado, se proporciona un sistema de sellado a lo largo del eje del agitador en la parte superior para evitar fugas de vapores. Hay dos tipos principales:
- Prensaestopas: Contiene anillos de empaque y un anillo linterna para sellar y lubricar el eje. Se enfría con agua.
- Sello Mecánico: Similar al prensaestopas, pero utiliza sellos mecánicos en lugar de anillos de empaque. Puede ser simple o doble. Los sellos mecánicos dobles proporcionan un sellado superior, especialmente para alto vacío o vapores corrosivos, aunque son más costosos y difíciles de mantener.
Número de Cojinetes en el Eje
Puede haber alojamientos de cojinetes con uno o dos cojinetes. Para agitadores de corta longitud, puede no haber alojamiento de cojinetes.
- Alojamiento de Doble Cojinete: Preferido para reducir la deflexión del eje, especialmente para ejes que giran a velocidades más altas con impulsores tipo hélice marina, turbina de flujo axial, turbo propulsor, turbina de disco, turbina de palas planas y turbina de palas inclinadas hacia atrás.
- Alojamiento de Cojinete Único: Utilizado para ejes que giran a velocidades lentas, con impulsores tipo paleta, ancla, ancla/paleta, compuerta.
Conjunto de Accionamiento (Drive Assembly)
Las combinaciones posibles se basan en la velocidad del motor y la velocidad de rotación del eje del agitador:
- Motor montado verticalmente: Cuando la velocidad del eje del agitador es igual a la del motor.
- Motorreductor montado verticalmente: Cuando la velocidad del eje del agitador es igual a la del reductor integral con el motor.
- Motor montado horizontalmente con poleas y correas en V: Para reducir la velocidad de rotación del eje a la velocidad requerida.
- Caja de engranajes y motor horizontal acoplados directamente: Cuando la velocidad del eje del agitador es igual a la velocidad de salida de la caja de engranajes.
- Caja de engranajes y motor horizontal acoplados por poleas y correas en V: Para obtener una velocidad de entrada exacta de la caja de engranajes y luego la velocidad de salida deseada para el eje del agitador.
El mezclado por agitadores se produce por transferencia de momento. Impulsores con menor área de pala (Hélice Marina, Turbina de Flujo Axial, Turbo Propulsor, Turbinas de Palas Planas) giran a velocidades más altas (100 a 400 RPM) y se usan para líquidos de baja viscosidad. Los agitadores con gran área de pala (Paleta, Ancla, Ancla/Paleta o Compuerta) giran a velocidades más bajas (40 a 50 RPM) y se usan para líquidos de alta viscosidad.
Cálculo de la Potencia y Diseño de Agitadores
El diseño de proceso de un agitador comienza con el cálculo del volumen del recipiente y la longitud del eje del agitador. Luego, se determinan la viscosidad y la gravedad específica del líquido, que son cruciales para el Número de Reynolds, el cual define el régimen de flujo:
- Régimen Laminar: Número de Reynolds menor a 2000 (líquidos muy viscosos, 500 a 1000 cP).
- Régimen de Transición: Número de Reynolds entre 2000 y 10,000 (líquidos menos viscosos, 100 a 500 cP).
- Régimen Turbulento: Número de Reynolds mayor a 10,000 (líquidos no viscosos, 1 a 100 cP).
Números de Potencia (Np) y Factores de Bombeo (Pumping Factor) por Tipo de Impulsor
La selección del impulsor y su diseño se basan en estos parámetros:
| Tipo de Impulsor | Velocidad (RPM) Preferida | Número de Potencia (Np) | Factor de Bombeo | Diámetro del Impulsor (respecto al tanque) |
|---|---|---|---|---|
| Hélice Marina (3 palas) | 100, 200, 300 | 0.3 | 0.33 | 1/3 |
| Hélice Marina (4 palas) | 100, 200, 300 | 0.33 | 0.34 | 1/3 |
| Turbina de Flujo Axial (3 palas) | 100, 200, 300 | 1.35 | 0.6 | 1/3 |
| Turbina de Flujo Axial (4 palas) | 100, 200, 300 | 1.4 | 0.69 | 1/3 |
| Turbina de Flujo Axial (5 palas) | 100, 200, 300 | 1.45 | 0.78 | 1/3 |
| Turbina de Flujo Axial (6 palas) | 100, 200, 300 | 1.5 | 0.87 | 1/3 |
| Turbo Propulsor (3-6 palas) | 100, 200, 300 | 1.35 - 1.5 | 0.6 - 0.87 | 1/3 |
| Turbina de Disco (cualquier pala) | 100, 200, 300 | 5.0 | 0.7 - 0.8 | 1/3 |
| Turbina de Pala Plana (cualquier pala) | 100, 200, 300 | 5.0 | 0.7 - 0.85 | 1/3 |
| Turbina de Pala Inclinada hacia Atrás | 100, 200, 300 | 5.0 | 0.65 - 0.85 | 1/3 |
| Paleta | 50 | 5.0 | 0.03 | 80% |
| Ancla | 50 | 5.0 | 0.05 | 80% |
| Ancla/Paleta | 50 | 5.0 | 0.07 | 80% |
| Compuerta | 50 | 5.0 | 1.0 | 80% |
Cálculo de la Potencia Absorbida
La potencia absorbida por el agitador es un cálculo crítico para dimensionar el motor y la caja de engranajes. La fórmula para la potencia absorbida en HP es:
Potencia Absorbida (HP) = (gravedad_específica * 1000 * número_de_impulsores * número_de_potencia * (rpm_eje / 60.0)^3 * (diam_imp / 1000.0)^5 * 1.1 * 1.2) / (9.81 * 75.0)
Donde:
gravedad_específica: Gravedad específica del líquido.número_de_impulsores: Cantidad de impulsores en el eje.número_de_potencia: El Np del impulsor seleccionado.rpm_eje: Revoluciones por minuto del eje del agitador.diam_imp: Diámetro del impulsor en mm.1.1y1.2: Factores de seguridad o corrección.9.81: Aceleración de la gravedad (m/s²).75.0: Factor de conversión para obtener HP.
Este cálculo permite seleccionar la caja de engranajes adecuada en función de la potencia absorbida y las RPM de salida requeridas.
Cálculo del Diámetro del Eje
El diámetro del eje es crucial para la integridad estructural del agitador. Se consideran varios factores:
- Par en el extremo del eje:
Torque (N-m) = (746 * HP_motor) / (2 * pi * (rpm / 60)) - Momento de Flexión:
Momento de Flexión (N-mm) = Torque * Factor_de_Seguridad - Fuerza en el extremo de la pala del impulsor:
Fm = Momento de Flexión / (0.75 * 0.5 * Diámetro_Impulsor)
Además, se evalúa el momento de flexión máximo y promedio, y el módulo polar del eje. La elección del material del eje también es importante, con propiedades de esfuerzo de corte y límite elástico que varían:
| Material del Eje | Esfuerzo de Corte (Kg/mm²) | Límite Elástico (Kg/mm²) |
|---|---|---|
| Acero al Carbono | 30.0 | 170.0 |
| EN8 | 55.0 | 246.0 |
| EN24 | 80.0 | 320.0 |
| Acero Inoxidable | 50.0 | 230.0 |
Velocidad Crítica del Impulsor
La velocidad crítica es la velocidad de rotación a la cual el eje del agitador entraría en resonancia, lo que podría causar daños catastróficos. El diseño debe asegurar que la velocidad de operación del agitador esté significativamente alejada (generalmente más o menos del 20%) de la velocidad crítica del eje. Esto a menudo implica recalcular y aumentar el diámetro del eje para mantener la velocidad crítica fuera del rango de operación.
Preguntas Frecuentes sobre Agitadores y Potencia
¿Qué es el Número de Potencia (Np)?
El Número de Potencia es un parámetro adimensional que cuantifica la eficiencia con la que un impulsor transfiere energía al fluido, indicando la potencia consumida por el agitador en relación con su tamaño, velocidad y las propiedades del fluido. Un Np bajo suele ser deseable para aplicaciones que requieren una baja disipación de energía o un mezclado suave.
¿Por qué es importante el Número de Potencia en el diseño de agitadores?
El Número de Potencia es fundamental porque permite predecir el consumo de energía del agitador. Un diseño con un Np adecuado puede reducir significativamente los costos operativos. Además, en aplicaciones sensibles como el cultivo de células, un Np bajo es crucial para evitar el daño celular y asegurar una dispersión eficiente de gases sin inundación del sistema.
¿Cómo afecta la viscosidad del líquido a la selección del agitador y su potencia?
La viscosidad es un factor determinante que influye en el régimen de flujo (laminar, de transición o turbulento), caracterizado por el Número de Reynolds. Líquidos de alta viscosidad requieren impulsores con mayor área de pala y velocidades de rotación más bajas (como paletas o anclas) para lograr un mezclado efectivo, lo que a su vez impacta el consumo de potencia. Líquidos de baja viscosidad se benefician de impulsores de alta velocidad y menor área de pala (como hélices marinas o turbinas).
¿Qué tipo de impulsor debo usar para líquidos de baja viscosidad?
Para líquidos de baja viscosidad (Número de Reynolds > 10,000, régimen turbulento), los impulsores que generan principalmente flujo axial y operan a velocidades más altas son los más adecuados. Ejemplos incluyen la hélice marina, la turbina de flujo axial y el turbo propulsor. Estos impulsores son eficientes en la creación de corrientes de circulación que distribuyen rápidamente los componentes.
¿Cuál es la diferencia entre un sello de prensaestopas y un sello mecánico?
Un sello de prensaestopas utiliza anillos de empaque comprimidos alrededor del eje para evitar fugas, a menudo requiriendo un goteo controlado para lubricación y enfriamiento. Un sello mecánico, por otro lado, utiliza caras de sellado giratorias y estacionarias que se mantienen en contacto por presión y resortes, formando un sello hermético. Los sellos mecánicos ofrecen un mejor control de fugas, son más adecuados para fluidos corrosivos o presiones/vacíos elevados, pero son más complejos y costosos que los prensaestopas.
¿Qué es la velocidad crítica del eje de un agitador y por qué es importante evitarla?
La velocidad crítica del eje es la velocidad de rotación a la cual el eje del agitador entra en resonancia, lo que provoca vibraciones excesivas y puede llevar a la falla estructural del eje o de los cojinetes. Es vital que la velocidad de operación del agitador se diseñe para estar significativamente por debajo o por encima de la velocidad crítica (generalmente, con un margen del 20% o más) para garantizar la seguridad operativa y la longevidad del equipo.
Conclusión
El diseño y la selección de agitadores son procesos que requieren una comprensión profunda de la dinámica de fluidos y los parámetros operativos. El Número de Potencia, junto con la viscosidad del medio, el tipo de impulsor, la geometría del tanque y los sistemas de soporte y sellado del eje, son componentes interconectados que determinan la eficiencia y el rendimiento general de un sistema de agitación. Una evaluación cuidadosa de estos factores permite a los ingenieros optimizar el consumo de energía, asegurar la calidad del producto y prolongar la vida útil del equipo. Invertir en un diseño de agitador adecuado no es solo una cuestión de ingeniería, sino una decisión estratégica que impacta directamente la rentabilidad y la sostenibilidad de los procesos industriales.
