Descifrando la Longitud de Onda del Ultrasonido

El ultrasonido es una maravilla de la física que opera más allá de los límites de nuestra percepción auditiva. No podemos oírlo, pero sus aplicaciones son tan vastas y profundas que han transformado campos enteros, desde el diagnóstico médico hasta la ingeniería de materiales. En el corazón de la capacidad del ultrasonido para interactuar con la materia y generar imágenes o efectos específicos reside un concepto fundamental: su longitud de onda. Comprender qué es la longitud de onda del ultrasonido y cómo se calcula es clave para desentrañar sus misterios y apreciar su impacto tecnológico.

A diferencia de las ondas sonoras que podemos percibir, las ondas de ultrasonido poseen una frecuencia tan alta que superan los 20.000 Hertz (Hz), el umbral superior del oído humano. Esta característica, la de ser inaudible, es precisamente lo que permite al ultrasonido ser una herramienta tan versátil y potente sin causar perturbaciones sonoras audibles. Pero la frecuencia es solo una cara de la moneda; la longitud de onda es su contraparte inseparable, determinando cómo estas ondas se propagan, interactúan y, en última instancia, qué tan útiles resultan para una aplicación dada.

¿Qué es Realmente el Ultrasonido y Cómo se Define su Onda?

El ultrasonido, en esencia, es una onda de sonido, lo que significa que es una vibración mecánica que se propaga a través de un medio, como el aire, el agua o los tejidos del cuerpo humano. A diferencia de las ondas electromagnéticas (como la luz o las ondas de radio), el ultrasonido requiere un medio material para viajar. Su principal característica distintiva es su alta frecuencia, que, como mencionamos, lo sitúa fuera del rango audible humano. Esta alta frecuencia implica vibraciones extremadamente rápidas y, consecuentemente, longitudes de onda más cortas.

Una onda, sea de sonido o de cualquier otro tipo, se puede describir por varias propiedades, incluyendo su amplitud (la fuerza de la vibración), su frecuencia (cuántas veces se repite un ciclo por segundo) y su longitud de onda. La longitud de onda (representada comúnmente por la letra griega lambda, λ) es la distancia espacial que una onda completa ocupa. Imagínese una ola en el mar: la longitud de onda sería la distancia entre dos crestas consecutivas o dos valles consecutivos. En el contexto del ultrasonido, esta distancia es crucial porque afecta directamente la capacidad de la onda para detectar objetos pequeños, penetrar tejidos o transferir energía.

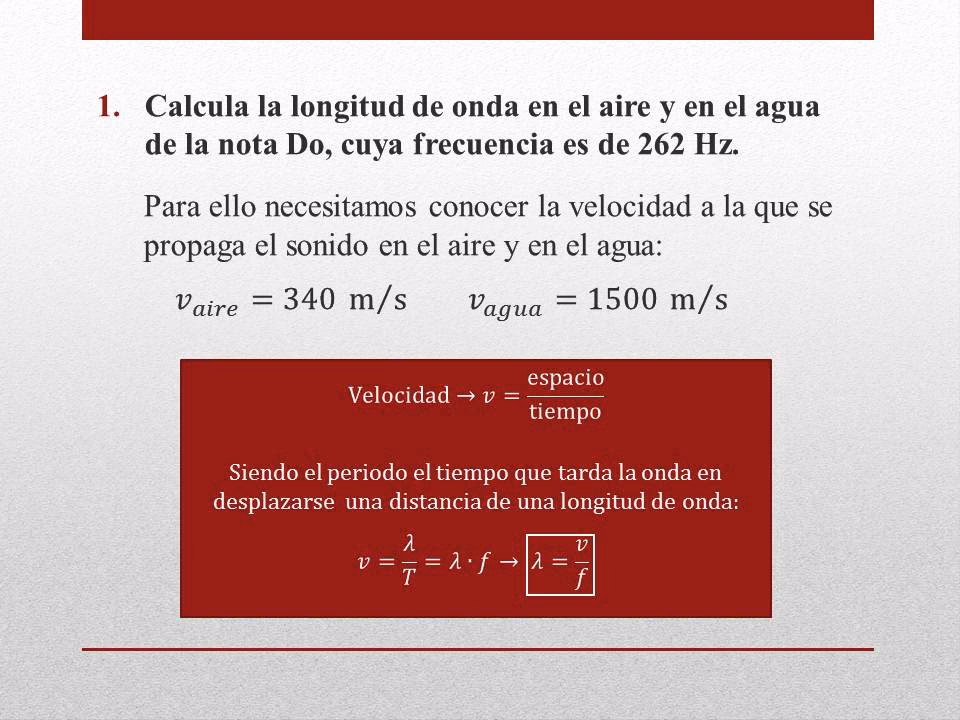

La relación entre la velocidad de propagación de la onda (v), su frecuencia (f) y su longitud de onda (λ) es fundamental y se expresa con una fórmula sencilla pero poderosa:

v = f × λ

De esta ecuación, podemos deducir que la longitud de onda se calcula como:

λ = v / f

Esto significa que, para una velocidad de sonido constante en un medio dado, a mayor frecuencia, menor será la longitud de onda, y viceversa. Esta relación inversa es el pilar sobre el que se construyen muchas aplicaciones del ultrasonido.

La Importancia Crítica de la Longitud de Onda en las Aplicaciones

La longitud de onda no es solo un concepto teórico; es un parámetro práctico que determina el rendimiento del ultrasonido en diversas aplicaciones. Por ejemplo:

• Resolución de Imagen: En aplicaciones de diagnóstico por imágenes, como la ecografía médica, una longitud de onda más corta (que corresponde a una frecuencia más alta) permite una mejor resolución. Esto significa que podemos distinguir detalles más pequeños, lo cual es vital para detectar anomalías o estructuras diminicas en el cuerpo. Sin embargo, las ondas de mayor frecuencia se atenúan más rápidamente en los tejidos, limitando su profundidad de penetración.
• Profundidad de Penetración: Las longitudes de onda más largas (frecuencias más bajas) viajan más lejos en los medios sin perder tanta energía. Esto las hace ideales para examinar estructuras más profundas dentro del cuerpo o para aplicaciones industriales donde se requiere que el ultrasonido atraviese materiales gruesos. La contrapartida es que la resolución será menor.
• Interacción con la Materia: La forma en que el ultrasonido interactúa con los objetos (reflexión, refracción, difracción) depende en gran medida de la relación entre la longitud de onda del ultrasonido y el tamaño del objeto. Si la longitud de onda es mucho mayor que el objeto, la onda tenderá a rodearlo sin detectarlo eficazmente.

Cálculo Específico de la Longitud de Onda y su Relación con el Campo Cercano

Como se ha explicado, la longitud de onda (λ o 'l' en algunas notaciones específicas) es un factor directo en el cálculo de propiedades importantes del haz de ultrasonido, como la longitud del campo cercano. El campo cercano, también conocido como zona de Fresnel, es la región del haz de ultrasonido directamente frente al transductor donde la energía acústica está más concentrada y el haz es más colimado y uniforme. Comprender y calcular esta longitud es vital para el diseño y la aplicación efectiva de los sistemas de ultrasonido, especialmente en imágenes de alta resolución.

La longitud del campo cercano se puede calcular mediante la fórmula:

Longitud del Campo Cercano = r² / l

Donde:

• r: Es el radio del cristal del transductor. El transductor es el dispositivo que genera y detecta las ondas de ultrasonido, y su tamaño físico, específicamente el radio de su elemento activo (el cristal piezoeléctrico), influye directamente en las características del haz.
• l: Es la longitud de onda de los ultrasonidos, según la frecuencia utilizada. Es crucial entender que esta 'l' es la misma longitud de onda (λ) que hemos estado discutiendo, calculada como la velocidad del sonido en el medio dividida por la frecuencia.

Analicemos los ejemplos proporcionados para la longitud de onda (l) en diferentes frecuencias, asumiendo una velocidad del sonido en tejidos blandos de aproximadamente 1540 metros por segundo (m/s), que es un valor estándar en ecografía médica:

• Para una frecuencia de 3 MHz (3.000.000 Hz):
  Longitud de onda (l) = Velocidad del sonido / Frecuencia
  l = 1540 m/s / 3.000.000 Hz ≈ 0.000513 metros = 0.513 mm.
  Esto se alinea con el valor de 0,5 mm proporcionado para 3 MHz. Una longitud de onda más corta a esta frecuencia permite una mejor resolución en la imagen, adecuada para estructuras superficiales.
• Para una frecuencia de 1,0 MHz (1.000.000 Hz):
  Longitud de onda (l) = Velocidad del sonido / Frecuencia
  l = 1540 m/s / 1.000.000 Hz ≈ 0.00154 metros = 1.54 mm.
  Esto concuerda con el valor de 1,5 mm proporcionado para 1,0 MHz. Una longitud de onda más larga a esta frecuencia facilita una mayor penetración, ideal para examinar estructuras más profundas, aunque con menor resolución.

Estos ejemplos ilustran perfectamente la relación inversa entre frecuencia y longitud de onda, y cómo esta última es un componente esencial para determinar la forma y las propiedades del haz de ultrasonido en su región más útil, el campo cercano.

Factores que Influyen en la Longitud de Onda

Aunque la frecuencia la establece el transductor, la velocidad del sonido, y por ende la longitud de onda, está intrínsecamente ligada al medio a través del cual viaja la onda. Cada material tiene una densidad y una compresibilidad diferentes, lo que afecta la velocidad a la que el sonido puede propagarse a través de él. Por ejemplo:

• Aire: Velocidad del sonido ~343 m/s
• Agua: Velocidad del sonido ~1480 m/s
• Tejido blando (humano): Velocidad del sonido ~1540 m/s
• Hueso: Velocidad del sonido ~3000-4000 m/s

Esto significa que una onda de ultrasonido de una frecuencia dada tendrá una longitud de onda diferente si viaja por el aire que si lo hace por el agua o el hueso. Esta variabilidad es un factor importante a considerar en las aplicaciones, ya que un sistema diseñado para operar en un medio específico puede no funcionar de manera óptima en otro.

Aplicaciones del Ultrasonido: Donde la Longitud de Onda Marca la Diferencia

La elección de la frecuencia y, por consiguiente, de la longitud de onda, es una decisión de diseño fundamental que optimiza el ultrasonido para una aplicación particular. Veamos algunos ejemplos:

Ultrasonido en Medicina (Ecografía)

En el diagnóstico médico, la ecografía es una herramienta indispensable. La elección de la frecuencia del transductor (y por ende la longitud de onda) es un compromiso entre la resolución y la profundidad de penetración:

• Frecuencias Altas (longitudes de onda cortas): Utilizadas para examinar estructuras superficiales como la piel, el ojo, el tiroides, los vasos sanguíneos cercanos a la superficie, o para ecografías musculoesqueléticas. Ofrecen una excelente resolución de imagen, permitiendo la visualización de pequeños detalles.
• Frecuencias Bajas (longitudes de onda largas): Empleadas para visualizar órganos más profundos como el hígado, los riñones, el corazón o para estudios obstétricos. Permiten una mayor penetración en el tejido, aunque con una resolución de imagen ligeramente inferior.

Ultrasonido Industrial y NDT (Ensayos No Destructivos)

En la industria, el ultrasonido se utiliza para detectar defectos internos en materiales (grietas, porosidades), medir el espesor de componentes o para limpiar piezas delicadas. Aquí, la longitud de onda es igualmente crítica:

• Detección de Defectos: Para identificar defectos muy pequeños, se necesitan longitudes de onda cortas (alta frecuencia). Sin embargo, si el material es muy grueso, se optará por longitudes de onda más largas (baja frecuencia) para asegurar la penetración completa.
• Limpieza Ultrasónica: La cavitación, el proceso de formación y colapso de burbujas que limpia las superficies, es más efectiva con ciertas longitudes de onda que optimizan la energía entregada al líquido.

Otras Aplicaciones

• Sonar (Sound Navigation and Ranging): En la navegación submarina, se utilizan longitudes de onda muy largas (bajas frecuencias) para que el sonido pueda viajar grandes distancias a través del agua y detectar objetos o mapear el fondo marino.
• Terapia de Ultrasonido: En fisioterapia o en tratamientos médicos de alta intensidad (HIFU), se utilizan frecuencias específicas para enfocar energía en un punto preciso dentro del cuerpo, induciendo calor o destrucción de tejidos, donde la longitud de onda define la profundidad y el tamaño del foco.

Tabla Comparativa: Frecuencia vs. Longitud de Onda vs. Aplicación (en tejido blando)

Preguntas Frecuentes sobre la Longitud de Onda del Ultrasonido

¿Por qué no podemos oír el ultrasonido?

No podemos oír el ultrasonido porque su frecuencia es superior al rango audible del oído humano, que generalmente se extiende desde los 20 Hz hasta los 20.000 Hz. Las ondas ultrasónicas vibran tan rápidamente que nuestros tímpanos no pueden vibrar a la misma velocidad para procesar el sonido.

¿Es el ultrasonido dañino para los humanos?

Para la mayoría de las aplicaciones diagnósticas médicas, el ultrasonido es considerado seguro, ya que utiliza niveles de energía muy bajos. Sin embargo, el ultrasonido terapéutico o de alta intensidad utiliza niveles de energía considerablemente más altos, diseñados para producir efectos biológicos específicos como el calentamiento o la ablación de tejidos, por lo que su uso debe ser estrictamente controlado por profesionales.

¿Cómo se elige la frecuencia de ultrasonido para una aplicación específica?

La elección de la frecuencia se basa en un equilibrio entre la profundidad de penetración deseada y la resolución de imagen requerida. Para estructuras superficiales que necesitan alta resolución, se usan frecuencias altas (longitudes de onda cortas). Para estructuras profundas donde la penetración es clave, se eligen frecuencias bajas (longitudes de onda largas), sacrificando algo de resolución.

¿Qué es el campo cercano en ultrasonido y por qué es importante?

El campo cercano (o zona de Fresnel) es la región del haz de ultrasonido más cercana al transductor, donde la energía acústica es más concentrada y el haz es más uniforme y colimado. Es importante porque es la zona donde se obtiene la mejor calidad de imagen y la mayor sensibilidad. La longitud de este campo depende del radio del transductor y de la longitud de onda del ultrasonido.

¿La longitud de onda del ultrasonido cambia cuando pasa de un medio a otro?

Sí, la longitud de onda del ultrasonido cambia cuando la onda pasa de un medio a otro. Esto se debe a que la velocidad del sonido es diferente en cada medio. Aunque la frecuencia de la onda permanece constante al cruzar la interfaz entre dos medios, su velocidad cambia, lo que, según la fórmula λ = v / f, resulta en un cambio en su longitud de onda.

Conclusión

La longitud de onda del ultrasonido es mucho más que una simple medida física; es el corazón pulsante de cómo esta tecnología invisible se manifiesta en el mundo real. Desde la nitidez de una ecografía prenatal hasta la eficacia de un proceso de limpieza industrial, la longitud de onda determina la capacidad del ultrasonido para interactuar con su entorno. Comprender su cálculo, su relación inversa con la frecuencia y su dependencia del medio de propagación, nos permite apreciar la ingeniosa manera en que ingenieros y médicos manipulan estas ondas para revelar lo oculto, sanar lo enfermo y optimizar procesos. El ultrasonido es un testimonio del poder de las vibraciones, y su longitud de onda, la clave para desbloquear su potencial ilimitado.
