Intensidad del Campo Magnético: Conceptos y Medición

El magnetismo es una de las fuerzas fundamentales de la naturaleza, una presencia invisible pero poderosa que impulsa motores, almacena información en nuestros dispositivos y guía brújulas. Desde los imanes de juguete en nuestra nevera hasta los complejos sistemas de resonancia magnética en medicina, los campos magnéticos son omnipresentes. Sin embargo, ¿alguna vez te has preguntado cómo se mide la fuerza de este campo invisible o si existe una fórmula universal para calcular su intensidad? En este artículo, exploraremos en profundidad qué es la intensidad de un campo magnético, las unidades con las que se cuantifica, las complejidades de su cálculo y, lo más importante, cómo los ingenieros y científicos logran medirlo con una precisión asombrosa.

" + "

Comprender la intensidad de un campo magnético no solo es fascinante desde una perspectiva científica, sino también crucial para el desarrollo de tecnologías modernas y para garantizar la seguridad en entornos donde los campos magnéticos pueden ser significativos. Acompáñanos en este viaje para desvelar los secretos detrás de la fuerza magnética.

" + "

¿Qué es un Campo Magnético y Por Qué es Crucial Medir su Intensidad?

" + "

Un campo magnético es una región del espacio donde una fuerza magnética puede ser detectada. Esta fuerza es generada por imanes permanentes o por el movimiento de cargas eléctricas, es decir, por una corriente eléctrica. Podemos visualizar un campo magnético a través de sus líneas de campo magnético, que son líneas imaginarias que emanan del polo norte de un imán y se curvan hacia el polo sur, formando bucles cerrados. La densidad de estas líneas indica la intensidad del campo: cuanto más juntas están las líneas, más intenso es el campo magnético en esa región.

" + "

La importancia de medir la intensidad de un campo magnético radica en sus vastas aplicaciones y en la necesidad de controlar y predecir su comportamiento. Los campos magnéticos son esenciales en:

" + "

" + "
• Motores eléctricos y generadores: La conversión de energía eléctrica en mecánica y viceversa depende directamente de la interacción de campos magnéticos.

" + "

• Dispositivos electrónicos: Teléfonos móviles, radios, discos duros y sensores utilizan campos magnéticos para su funcionamiento.

" + "

• Sistemas de comunicación: Las ondas electromagnéticas, que son la base de las transmisiones de radio, televisión y telefonía celular, son una combinación de campos eléctricos y magnéticos.

" + "

• Aplicaciones médicas: La resonancia magnética (MRI) permite obtener imágenes detalladas del interior del cuerpo humano sin radiación ionizante.

" + "

• Investigación científica: El estudio de materiales, el confinamiento de plasma en reactores de fusión y la exploración espacial dependen de una comprensión precisa de los campos magnéticos.

" + "

" + "

Medir la intensidad nos permite diseñar dispositivos eficientes, asegurar que los equipos funcionen correctamente y proteger a las personas de exposiciones a campos magnéticos potencialmente dañinos.

" + "

Unidades de Medida de la Intensidad del Campo Magnético: Tesla y Gauss

" + "

Para cuantificar la intensidad de un campo magnético, se utilizan dos unidades principales:

" + "

" + "
• Tesla (T): Es la unidad del Sistema Internacional (SI) para la intensidad del campo magnético (también conocida como densidad de flujo magnético o inducción magnética). Un Tesla es una unidad muy grande; por ejemplo, el campo magnético de la Tierra en la superficie es de aproximadamente 25 a 65 microteslas (μT), es decir, 0.000025 a 0.000065 T.

" + "

• Gauss (G): Es la unidad del sistema CGS (centímetro-gramo-segundo). Es una unidad más pequeña y a menudo se utiliza en aplicaciones donde los campos magnéticos son menos intensos, como en imanes de nevera o en el campo magnético terrestre. La relación entre Tesla y Gauss es la siguiente: 1 Tesla = 10,000 Gauss o, inversamente, 1 Gauss = 10^-4 Tesla.

" + "

" + "

La elección de la unidad depende a menudo del contexto y la magnitud del campo que se está midiendo. En entornos científicos y de ingeniería de alto nivel, el Tesla es la unidad preferida, mientras que para mediciones más cotidianas o históricas, el Gauss sigue siendo común.

" + "

La Complejidad de la Fórmula para la Intensidad de un Campo Magnético

" + "

Cuando se pregunta por la "fórmula para calcular la intensidad de un campo magnético", es importante entender que no existe una única ecuación universal y simple aplicable a todas las situaciones, de la misma manera que una sola fórmula no describe el movimiento de todos los objetos en el universo.

" + "

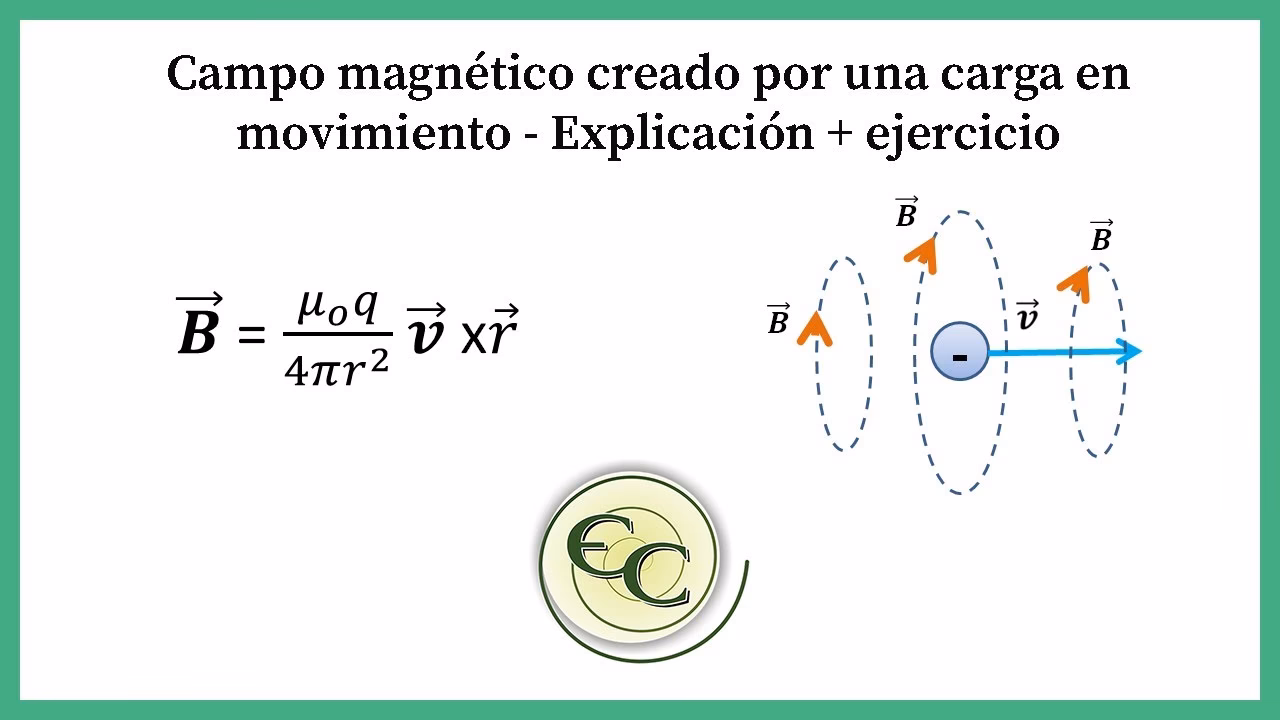

La intensidad de un campo magnético depende fundamentalmente de su fuente y de la distancia y dirección desde esa fuente. Las fuentes pueden ser una corriente eléctrica (como en un electroimán) o un imán permanente. Las leyes fundamentales que describen cómo se generan los campos magnéticos son la Ley de Biot-Savart y la Ley de Ampère. Estas leyes son muy poderosas pero involucran cálculos de cálculo vectorial (integrales complejas) que varían enormemente dependiendo de la geometría específica de la fuente del campo (un cable recto, una espira, un solenoide, etc.).

" + "

Factores Clave que Influyen en la Intensidad:

" + "

" + "
• Distancia desde la Fuente: La intensidad del campo magnético disminuye drásticamente a medida que nos alejamos de la fuente. Para fuentes puntuales o muy pequeñas, esta disminución puede acercarse a una relación inversa al cuadrado de la distancia, similar a la ley de Coulomb para campos eléctricos. Sin embargo, para imanes de formas complejas o corrientes distribuidas, la relación es mucho más compleja y no siempre sigue una simple ley inversa al cuadrado. Por ejemplo, para un cable recto muy largo, la intensidad disminuye inversamente con la distancia (1/r), no con el cuadrado de la distancia.

" + "

• Magnitud de la Corriente Eléctrica: En el caso de los electroimanes, la intensidad del campo magnético es directamente proporcional a la magnitud de la corriente que fluye a través del conductor que lo genera. A mayor corriente, mayor campo.

" + "

• Número de Espiras (en Bobinas): Para bobinas o solenoides, la intensidad del campo magnético dentro de la bobina es directamente proporcional al número de vueltas (espiras) del cable por unidad de longitud.

" + "

• Permeabilidad Magnética del Medio: El material a través del cual se propaga el campo magnético también influye. Materiales ferromagnéticos (como el hierro, el cobalto o el níquel) pueden concentrar el campo magnético, aumentando su intensidad, mientras que otros materiales (como el aire o el vacío) no lo hacen significativamente. Esta propiedad se describe mediante la permeabilidad magnética (μ).

" + "

• Geometría de la Fuente: La forma del conductor o del imán permanente es crucial. Un solenoide largo y delgado produce un campo uniforme en su interior, mientras que un imán de barra tiene un campo que varía significativamente en diferentes puntos de su alrededor.

" + "

" + "

Dada esta complejidad, a menudo es más práctico medir la intensidad de un campo magnético en lugar de intentar calcularla con una única fórmula, especialmente para campos generados por imanes permanentes o configuraciones complejas de corriente.

" + "

¿Cómo Medir la Intensidad del Campo Magnético? El Fascinante Efecto Hall

" + "

La medición de la intensidad de un campo magnético se realiza con dispositivos llamados magnetómetros o, más específicamente, gaussímetros si miden en Gauss. Uno de los principios más comunes y efectivos para la medición de campos magnéticos es el Efecto Hall, descubierto por el físico estadounidense Edwin Hall en 1879.

" + "

El Principio del Efecto Hall:

" + "

El Efecto Hall describe un fenómeno sorprendente: cuando una corriente eléctrica fluye a través de una lámina delgada de material conductor o semiconductor, y se aplica un campo magnético perpendicular a la dirección de esa corriente y a la superficie de la lámina, se genera un voltaje (llamado voltaje Hall) a través de la tercera dimensión, perpendicular tanto a la corriente como al campo magnético. La magnitud de este voltaje Hall es directamente proporcional a la intensidad del campo magnético aplicado.

" + "

Sensores Hall y Gaussímetros:

" + "

Los sensores Hall son componentes electrónicos diseñados para aprovechar este efecto. Contienen una pequeña lámina de material semiconductor a través de la cual se hace pasar una corriente de referencia. Cuando un campo magnético interactúa con el sensor, este produce un voltaje Hall que puede ser medido. Este voltaje es una representación analógica de la intensidad del campo magnético.

" + "

Un gaussímetro simple, como el que se puede construir en un proyecto de ciencias, utiliza un sensor Hall integrado. El sensor, por ejemplo, el A1302 mencionado en el material de referencia, emite un voltaje analógico (típicamente entre 0 y 5 voltios). Cuando no hay campo magnético presente, el sensor suele emitir un voltaje de referencia (por ejemplo, 2.5 V). Cuando un campo magnético interactúa con el sensor, este voltaje aumenta o disminuye de 2.5 V, y la magnitud de ese cambio es proporcional a la intensidad del campo magnético. Un multímetro se utiliza para leer este voltaje, y luego, con una calibración adecuada (basada en la hoja de datos del sensor), ese voltaje se puede convertir a unidades de Gauss o Tesla.

" + "

Es importante destacar que el sensor Hall mide la componente del campo magnético que es perpendicular a su superficie. Además, los campos magnéticos tienen dirección. Si la orientación del imán o del campo se invierte con respecto al sensor, el voltaje Hall cambiará de signo, lo que el multímetro puede indicar como un valor negativo, reflejando la dirección opuesta del campo.

" + "

La Relación entre Distancia y Campo Magnético: Una Mirada Más Profunda

" + "

Como se mencionó anteriormente, la intensidad de un campo magnético disminuye a medida que aumenta la distancia desde su fuente. Esta relación es una de las características más fundamentales de cualquier campo físico. Sin embargo, la forma exacta de esta disminución no es siempre sencilla y puede ser un tema "complicado" como se insinuó en el material proporcionado.

" + "

Para una fuente puntual ideal (como una carga eléctrica puntual para un campo eléctrico), la intensidad disminuiría con el inverso del cuadrado de la distancia (1/r²). Sin embargo, los imanes permanentes reales no son fuentes puntuales; tienen una distribución de polos y una geometría definida. Por lo tanto, el campo que producen es el resultado de la superposición de campos de innumerables "dipolos magnéticos" dentro del material.

" + "

Para un imán de barra, por ejemplo, a distancias muy grandes, el campo puede aproximarse a una caída de 1/r³. Pero a distancias más cercanas, o para geometrías más complejas (como un disco o un anillo), la relación se vuelve altamente no lineal y específica para cada configuración. Esto significa que no hay una única "ley de la inversa del cuadrado" que se aplique universalmente a todos los imanes permanentes.

" + "

La mejor manera de entender cómo varía la intensidad con la distancia para un imán específico es a menudo a través de la experimentación, midiendo el campo a diferentes distancias con un gaussímetro y graficando los resultados. Esto permite observar la naturaleza no lineal de la relación y cómo el campo se debilita a medida que nos alejamos del imán.

" + "

Tabla Comparativa: Unidades y Dispositivos de Medida del Campo Magnético

" + "

Para clarificar las diferencias entre las unidades y los dispositivos de medición, aquí presentamos una tabla comparativa:

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

" + "

Concepto	Descripción	Unidad/Ejemplo
Intensidad de Campo Magnético	Medida de la fuerza del campo magnético en un punto dado. También conocida como densidad de flujo magnético.	Tesla (T), Gauss (G)
Tesla (T)	Unidad de medida de intensidad de campo magnético en el Sistema Internacional (SI).	Campo terrestre: ~25-65 μT (0.000025-0.000065 T)
Gauss (G)	Unidad de medida de intensidad de campo magnético en el sistema CGS. Más pequeña que el Tesla.	1 G = 0.0001 T
Magnetómetro	Dispositivo general para medir la intensidad o dirección de un campo magnético.	Sensores de brújula digital, equipos de geofísica
Gaussímetro	Tipo específico de magnetómetro que mide la intensidad del campo magnético en unidades de Gauss (o Tesla).	Dispositivo basado en el Efecto Hall para mediciones precisas.
Sensor Hall	Componente electrónico que genera un voltaje proporcional a la intensidad del campo magnético perpendicular.	A1302, SS49E

" + "

Preguntas Frecuentes sobre la Intensidad del Campo Magnético

" + "

P: Mi multímetro marca cero al medir con un sensor Hall. ¿Qué estoy haciendo mal?

" + "

R: Si su multímetro muestra cero, hay varias posibilidades:

" + "

" + "
• Configuración del multímetro: Asegúrese de que el multímetro esté configurado para medir voltaje (V) en el rango adecuado (por ejemplo, 20 V CC para un sensor de 0-5 V) y que las sondas estén conectadas correctamente (negro en COM, rojo en VΩmA).

" + "

• Cableado del circuito: Un solo cable mal colocado o una conexión suelta pueden impedir que el sensor funcione. Revise todas las conexiones, asegurándose de que la alimentación y la tierra estén correctamente conectadas al sensor y al regulador de voltaje (si lo usa).

" + "

• Cortocircuito: Asegúrese de que las partes metálicas expuestas de los cables o sondas no se toquen entre sí, lo que podría causar un cortocircuito y una lectura de cero.

" + "

" + "

P: ¿Es posible obtener un valor negativo al medir la intensidad del campo magnético?

" + "

R: Sí, es posible y normal. Los campos magnéticos tienen magnitud y dirección. Un sensor Hall, como el A1302, está diseñado para dar una lectura positiva cuando el polo norte de un imán se acerca a la cara frontal del sensor, o el polo sur se acerca a la parte trasera. Si la orientación del imán se invierte (por ejemplo, el polo sur a la cara frontal), el sensor detectará el campo en la dirección opuesta, y el multímetro mostrará un valor negativo. Esto simplemente indica la dirección del campo relativo a la orientación del sensor.

" + "

P: Mi circuito se calienta o huele a quemado. ¿Qué debo hacer?

" + "

R: ¡Desconecte inmediatamente la batería! Esto es una señal de que algo está mal y podría dañar los componentes. Las causas comunes son:

" + "

" + "
• Cortocircuito: La alimentación (positivo) y la tierra (negativo) están conectadas directamente en algún punto. Esto puede ocurrir si los cables de la batería están en el mismo bus de la protoboard o si un puente está mal colocado.

" + "

• Conexión incorrecta de componentes: Los pines de un componente (como el sensor Hall o el regulador de voltaje) pueden estar conectados al revés (por ejemplo, alimentación a tierra, o entrada a salida). Siempre revise la hoja de datos de los componentes para el pinout correcto.

" + "

• Voltaje excesivo: Si un componente está recibiendo un voltaje superior al que puede soportar (por ejemplo, conectar un sensor de 5V directamente a una batería de 9V sin un regulador), puede sobrecalentarse.

" + "

" + "

P: ¿Cómo funciona un sensor Hall?

" + "

R: Un sensor Hall funciona basándose en el Efecto Hall. Cuando una corriente eléctrica pasa a través de una pequeña lámina semiconductora dentro del sensor y un campo magnético se aplica perpendicularmente a esta lámina, se genera una pequeña diferencia de voltaje (el voltaje Hall) a través de la lámina, perpendicular tanto a la corriente como al campo magnético. Este voltaje es directamente proporcional a la intensidad del campo magnético. El sensor está diseñado para amplificar y emitir este voltaje Hall, que luego puede ser leído por un dispositivo como un multímetro y convertido a unidades de intensidad de campo magnético.

" + "

P: ¿Cómo se relaciona la intensidad del campo magnético con la distancia?

" + "

R: La intensidad del campo magnético disminuye a medida que aumenta la distancia desde la fuente del campo. La relación exacta no es una simple ley inversa al cuadrado para todos los casos. Depende de la geometría de la fuente (imán o conductor) y puede ser una relación no lineal más compleja. Para imanes de barra, a distancias considerables, la intensidad puede disminuir con el inverso del cubo de la distancia (1/r³), mientras que para un cable recto largo, disminuye con el inverso de la distancia (1/r). La mejor manera de entender esta relación para un sistema específico es a menudo a través de mediciones experimentales.

" + "

En resumen, la intensidad del campo magnético es una propiedad fundamental que describe la fuerza y la densidad de las líneas de campo magnético en una región del espacio. Aunque no existe una única fórmula universal para calcularla debido a la diversidad de fuentes magnéticas y sus geometrías, herramientas como los gaussímetros basados en el Efecto Hall nos permiten medirla con precisión. Comprender y cuantificar los campos magnéticos es esencial para el avance tecnológico y nuestra interacción diaria con el mundo eléctrico y electrónico.
