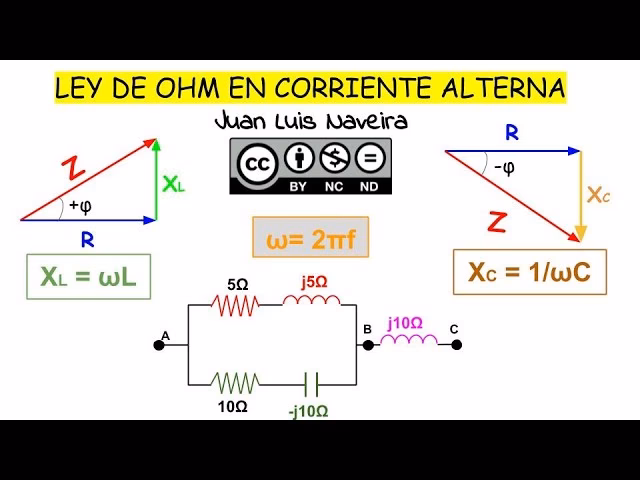

Cálculo de Corriente en Circuitos: Ley de Ohm

La electricidad es una fuerza fundamental en nuestro mundo moderno, impulsando todo, desde nuestros dispositivos más pequeños hasta las infraestructuras más grandes. Para entender cómo funciona la electricidad y, más específicamente, cómo se comporta en los circuitos, es esencial familiarizarse con algunos conceptos clave: corriente, voltaje y resistencia. Entre las relaciones más fundamentales y útiles en el estudio de la electricidad se encuentra la Ley de Ohm. Aunque no es una "ley de la naturaleza" en el mismo sentido que las leyes de la física clásica, su aplicabilidad práctica la convierte en una herramienta indispensable para ingenieros y técnicos. En este artículo, desglosaremos la Ley de Ohm y, lo que es más importante, aprenderemos a calcular la corriente en un circuito, un conocimiento crucial para el diseño y el análisis de cualquier sistema eléctrico.

La Ley de Ohm es una relación empírica que describe el comportamiento de ciertos materiales conductores. Fue formulada por el físico alemán Georg Simon Ohm en 1827. Esta ley establece una relación directa entre el voltaje aplicado a un conductor y la corriente que fluye a través de él, siempre que la temperatura y otras condiciones físicas se mantengan constantes.

La Ley de Ohm se expresa matemáticamente como:

V = I * R

Donde:

• V representa el voltaje (o diferencia de potencial eléctrico), medido en voltios (V). Es la "fuerza" que impulsa los electrones.
• I representa la corriente eléctrica, medida en amperios (A). Es el flujo de carga eléctrica a través de un punto en un circuito por unidad de tiempo.
• R representa la resistencia eléctrica, medida en ohmios (Ω). Es la oposición al flujo de corriente.

Es importante comprender que el voltaje es la causa y la corriente es el efecto. Una mayor "presión" (voltaje) sobre los electrones resultará en un mayor flujo (corriente), siempre y cuando la oposición al flujo (resistencia) se mantenga constante. Esta relación lineal es la piedra angular de la electrónica básica y la ingeniería eléctrica.

El Experimento de Ohm: Un Vistazo a la Práctica

Georg Ohm no llegó a su famosa ley de forma teórica, sino a través de una meticulosa experimentación. En su trabajo de 1827, describió cómo midió el voltaje y la corriente en diversos circuitos sencillos que contenían diferentes longitudes de cable.

Imaginemos un experimento similar al que Ohm pudo haber realizado. Se conecta una resistencia a una batería. Para medir el voltaje a través de la resistencia, se utiliza un voltímetro, que siempre se conecta en paralelo con el componente. Para medir la corriente que atraviesa la resistencia, se utiliza un amperímetro, que debe conectarse en serie con el componente, es decir, en línea con el flujo de corriente.

Durante el experimento, Ohm varió el voltaje aplicado a la resistencia y midió la corriente resultante. Descubrió que al duplicar el voltaje, la corriente también se duplicaba, y al triplicar el voltaje, la corriente se triplicaba. Este comportamiento demostró una relación de proporcionalidad directa.

Un aspecto interesante de sus observaciones fue cómo la dirección del flujo de corriente afectaba las lecturas. Si se invertían los cables de la batería, la corriente fluía en sentido contrario, y tanto el voltímetro como el amperímetro mostraban lecturas negativas, lo que confirmaba la naturaleza bidireccional de la corriente alterna y la polaridad en los circuitos de corriente continua.

Al graficar los valores de voltaje en el eje Y y la corriente en el eje X (o viceversa), Ohm obtuvo una línea recta. La pendiente de esta línea recta representaba la resistencia del material. Un material que produce una gráfica lineal de voltaje vs. corriente se denomina dispositivo óhmico.

Cálculo de la Corriente con la Ley de Ohm

La gran utilidad de la Ley de Ohm reside en su capacidad para permitirnos calcular cualquiera de las tres variables si conocemos las otras dos. Para calcular la corriente, simplemente reorganizamos la ecuación principal V = I * R.

Si queremos encontrar la corriente (I), dividimos el voltaje (V) por la resistencia (R):

I = V / R

Esta es la fórmula fundamental para determinar la corriente en un circuito óhmico. Asegúrese siempre de que todas las unidades sean coherentes: voltios para el voltaje, ohmios para la resistencia, y el resultado será en amperios para la corriente.

Ejemplo Práctico: Midiendo la Corriente y la Resistencia

Consideremos un ejemplo para solidificar nuestra comprensión.

Problema: Un resistor de carbono a temperatura ambiente (20 °C) está conectado a una batería de 9.00 V y la corriente medida a través del resistor es de 3.00 mA.

(a) ¿Cuál es la resistencia del resistor medida en ohmios?

(b) Si la temperatura del resistor se aumenta a 60 °C calentando el resistor, ¿cuál es la corriente que atraviesa el resistor? (El coeficiente de temperatura para el carbono es α = -0.0005 °C⁻¹).

Estrategia:

(a) Para calcular la resistencia, utilizaremos la Ley de Ohm en la forma R = V / I.

(b) La resistencia de muchos materiales, incluido el carbono, depende de la temperatura. Primero, calcularemos la nueva resistencia a 60 °C usando la fórmula de dependencia de la temperatura: R_T = R_0 (1 + αΔT). Luego, usaremos la Ley de Ohm nuevamente (I = V / R_T) para encontrar la nueva corriente.

Solución:

(a) Cálculo de la resistencia a temperatura ambiente:

• Datos: V = 9.00 V, I = 3.00 mA = 3.00 × 10⁻³ A
• Aplicando R = V / I:
• R = 9.00 V / (3.00 × 10⁻³ A)
• R = 3000 Ω o 3.00 kΩ

La resistencia del resistor a 20 °C es de 3.00 kΩ.

(b) Cálculo de la corriente a 60 °C:

• Primero, calculamos la nueva resistencia (R_T) a 60 °C.
• Datos: R_0 = 3000 Ω (resistencia a 20 °C), α = -0.0005 °C⁻¹, ΔT = T_final - T_inicial = 60 °C - 20 °C = 40 °C
• Aplicando R_T = R_0 (1 + αΔT):
• R_T = 3000 Ω * (1 + (-0.0005 °C⁻¹) * 40 °C)
• R_T = 3000 Ω * (1 - 0.02)
• R_T = 3000 Ω * 0.98
• R_T = 2940 Ω o 2.94 kΩ
• Ahora que tenemos la nueva resistencia, calculamos la corriente con la Ley de Ohm:
• I = V / R_T
• I = 9.00 V / (2940 Ω)
• I ≈ 0.003061 A
• I ≈ 3.06 mA

Importancia del resultado:

Un cambio de temperatura de 40 °C en este resistor de carbono resultó en un cambio de corriente de aproximadamente el 2.00% (de 3.00 mA a 3.06 mA). Aunque este cambio pueda parecer pequeño, en circuitos electrónicos sensibles, incluso una variación mínima en las características eléctricas puede tener un impacto significativo en el rendimiento y la estabilidad del sistema. Esta es la razón por la que muchos dispositivos electrónicos, como las computadoras, incorporan ventiladores u otros sistemas de refrigeración para disipar el calor y mantener los componentes dentro de sus rangos de temperatura operativos óptimos. La temperatura es un factor crítico a considerar en la estabilidad de los circuitos.

Dispositivos Óhmicos vs. No Óhmicos

Como se mencionó, la Ley de Ohm no es universal. Solo se aplica a los materiales o componentes que exhiben una relación lineal entre el voltaje y la corriente. Estos son conocidos como dispositivos óhmicos. Los resistores comunes, por ejemplo, son dispositivos óhmicos en un amplio rango de operación.

Sin embargo, existen muchos componentes electrónicos que no siguen esta relación lineal y se conocen como dispositivos no óhmicos. El ejemplo más común es el diodo.

El Diodo como Dispositivo No Óhmico:

Un diodo es un componente semiconductor que permite el flujo de corriente en una sola dirección. Tiene dos terminales: un ánodo y un cátodo.

• Polarización Inversa: Si el ánodo está a un potencial negativo y el cátodo a uno positivo (polarización inversa), el diodo presenta una resistencia extremadamente alta y prácticamente no permite el paso de corriente. La corriente permanece casi en cero incluso si el voltaje aplicado aumenta, hasta que se alcanza un "voltaje de ruptura" (breakdown voltage), momento en el que el diodo puede conducir, aunque esto generalmente es perjudicial para el diodo.
• Polarización Directa: Cuando la polaridad se invierte, es decir, el ánodo es positivo y el cátodo es negativo (polarización directa), el diodo comienza a conducir corriente una vez que el voltaje aplicado supera un cierto umbral, típicamente alrededor de 0.7 V para diodos de silicio. Una vez que este umbral se supera, la corriente aumenta drásticamente con solo un pequeño aumento en el voltaje a través del diodo. Esto significa que la relación V/I no es constante; la "resistencia" del diodo cambia drásticamente dependiendo de la polaridad y el voltaje aplicado.

La gráfica de corriente vs. voltaje para un diodo es claramente no lineal, lo que lo clasifica como un dispositivo no óhmico. Comprender esta distinción es vital para el diseño de circuitos, ya que no se puede aplicar directamente la Ley de Ohm a componentes como diodos, transistores o lámparas incandescentes sin considerar sus características específicas de funcionamiento.

Tabla de Fórmulas de la Ley de Ohm

Para facilitar el cálculo de las diferentes propiedades eléctricas, aquí tienes un resumen de las fórmulas derivadas de la Ley de Ohm:

Preguntas Frecuentes (FAQ)

¿Qué es exactamente la Ley de Ohm?
La Ley de Ohm es una relación empírica que describe la proporcionalidad directa entre el voltaje (V) aplicado a través de un conductor y la corriente (I) que fluye a través de él, dada una resistencia (R) constante. Se expresa como V = I * R.

¿Por qué se dice que la Ley de Ohm no es una "ley de la naturaleza" universal?
Aunque es extremadamente útil, la Ley de Ohm no se considera una ley fundamental de la naturaleza como las leyes de Newton, porque solo es válida para ciertos materiales (los óhmicos) bajo condiciones específicas (temperatura constante). Muchos otros materiales y componentes electrónicos, como los semiconductores (diodos, transistores), no siguen esta relación lineal.

¿Cuál es la diferencia entre un dispositivo óhmico y uno no óhmico?
Un dispositivo óhmico es aquel donde la relación entre voltaje y corriente es lineal, lo que significa que su resistencia es constante. Los resistores son ejemplos típicos. Un dispositivo no óhmico no presenta esta relación lineal; su resistencia varía dependiendo del voltaje o la corriente aplicada. Los diodos y los termistores son ejemplos de dispositivos no óhmicos.

¿Cómo se mide el voltaje y la corriente en un circuito?
El voltaje se mide con un voltímetro, que se conecta en paralelo con el componente o la sección del circuito donde se desea medir la diferencia de potencial. La corriente se mide con un amperímetro, que se conecta en serie con el componente, es decir, insertado en la ruta del flujo de corriente.

¿Cómo afecta la temperatura a la resistencia y la corriente en un circuito?
La temperatura puede afectar significativamente la resistencia de muchos materiales. Para la mayoría de los metales, la resistencia aumenta con la temperatura, mientras que para algunos materiales como el carbono (y los semiconductores), la resistencia puede disminuir. Un cambio en la resistencia debido a la temperatura alterará la corriente que fluye a través del componente, asumiendo un voltaje constante, según la Ley de Ohm (I = V/R). Esto es crucial en el diseño de circuitos para evitar sobrecalentamiento o fallos.

Conclusión

La Ley de Ohm, con su sencilla pero potente fórmula V = I * R, es una de las piedras angulares de la electrónica y la electricidad. Nos proporciona una comprensión fundamental de cómo el voltaje impulsa la corriente a través de una resistencia en los circuitos. Si bien es crucial recordar que esta "ley" tiene sus límites y no se aplica a todos los materiales (distinguiendo entre dispositivos óhmicos y no óhmicos), su utilidad en el análisis y diseño de una vasta gama de circuitos es innegable. Dominar el cálculo de la corriente, el voltaje y la resistencia utilizando la Ley de Ohm es el primer paso esencial para cualquiera que desee comprender y trabajar con el fascinante mundo de la electricidad. Su simplicidad y aplicabilidad la convierten en una herramienta indispensable para estudiantes, aficionados y profesionales por igual.
