La Impedancia de un Transformador de 75 kVA: Guía Completa

Elegir el transformador adecuado para su negocio puede ser una tarea abrumadora. Con tantos tipos y tamaños disponibles, es fundamental comprender las necesidades específicas de su operación antes de realizar una compra. Hoy, nos sumergiremos en el contenido relacionado con el transformador de 75 kVA, con un enfoque particular en un concepto vital: su impedancia. Este parámetro, a menudo subestimado, es clave para la seguridad, la eficiencia y el rendimiento general de cualquier transformador.

Vamos a explorar en detalle qué es la impedancia de un transformador, sus propiedades, los cálculos involucrados y por qué un transformador de 75 kVA con la impedancia correcta podría ser la solución perfecta para sus necesidades energéticas. Comprender la impedancia no solo le ayudará a tomar una decisión informada, sino que también le permitirá optimizar la operación y proteger sus equipos eléctricos.

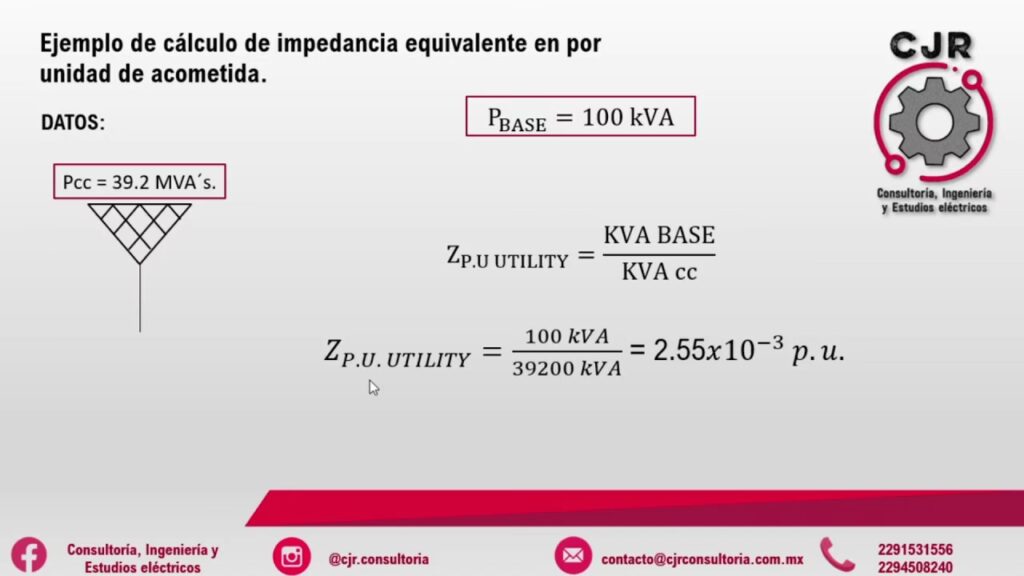

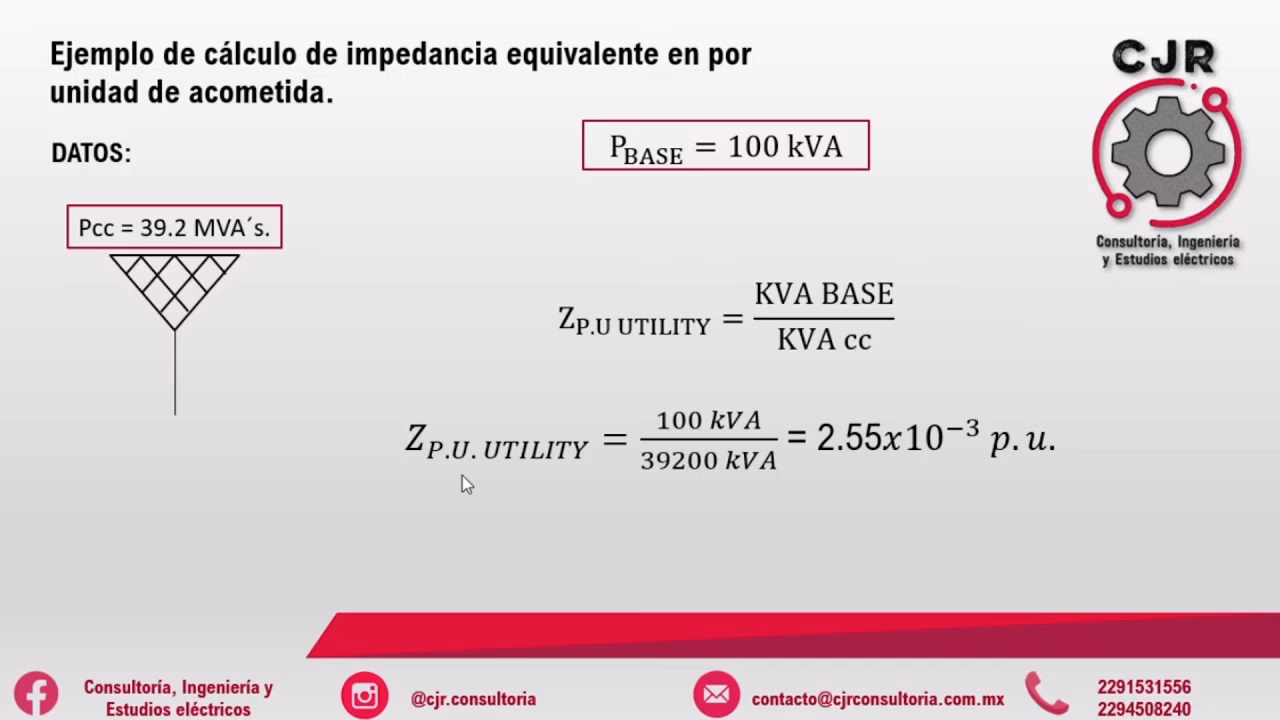

¿Qué es la Impedancia de un Transformador?

La impedancia de un transformador es un parámetro fundamental que refleja la oposición que presenta el transformador al flujo de corriente eléctrica. Se expresa en ohmios (Ω) y se representa con el símbolo Z. Sin embargo, en el ámbito de los transformadores de potencia, es más común expresarla como un porcentaje (%) de la tensión nominal, lo que se conoce como impedancia porcentual (%Z).

Esta impedancia es el resultado de la combinación de dos componentes principales dentro del transformador:

• Resistencia (R): La resistencia inherente de los devanados de cobre (o aluminio) que forman las bobinas del transformador. Esta resistencia provoca una caída de tensión y pérdidas de energía en forma de calor cuando la corriente fluye a través de ellos.
• Reactancia (X): La oposición al flujo de corriente causada por los campos magnéticos que se crean dentro del transformador cuando la corriente fluye a través de sus devanados. Esta reactancia es inductiva y es la que causa un desfase entre la tensión y la corriente.

La impedancia se calcula en fábrica durante las pruebas y se estampa en la placa de características del transformador. Es, en esencia, la relación entre la caída de tensión a plena carga en el transformador y su tensión nominal. Para un transformador de 75 kVA, los valores de impedancia pueden variar, pero típicamente se encuentran en un rango del 2.7% al 5.75%, aunque pueden ser mayores o menores dependiendo de la aplicación y las especificaciones del cliente.

¿Por qué la Impedancia es Crucial en un Transformador de 75 kVA?

La impedancia de un transformador de 75 kVA juega un papel vital en varios aspectos operativos y de seguridad del sistema eléctrico:

• Limitación de la Corriente de Cortocircuito: Una de las funciones más críticas de la impedancia es limitar la corriente de cortocircuito en el sistema. En caso de un fallo (cortocircuito), la impedancia del transformador actúa como una barrera, restringiendo el flujo de corriente excesiva. Una impedancia más alta significa una corriente de cortocircuito menor, lo que reduce el estrés en los equipos conectados y los dispositivos de protección, ayudando a prevenir daños graves tanto al transformador como a otros componentes del sistema. Para un transformador de 75 kVA, que a menudo alimenta cargas más pequeñas o de arranque, esta limitación es fundamental para la estabilidad y seguridad del circuito.
• Regulación de Voltaje: La impedancia afecta directamente la capacidad del transformador para mantener una tensión de salida constante bajo diferentes condiciones de carga. Una impedancia más alta resultará en una mayor caída de tensión a medida que la carga aumenta, lo que puede llevar a una regulación de voltaje deficiente. Por el contrario, una impedancia más baja ofrece una mejor regulación de voltaje, manteniendo la tensión de salida más estable, lo cual es deseable para equipos sensibles. En aplicaciones con cargas variables, como un pequeño negocio o un restaurante, una buena regulación de voltaje es esencial para el rendimiento óptimo de los equipos.
• Eficiencia del Transformador: Aunque la resistencia es el principal contribuyente a las pérdidas de energía (pérdidas por efecto Joule), la impedancia general influye en la eficiencia. Una impedancia más alta puede indicar mayores pérdidas internas, lo que se traduce en un menor rendimiento energético y mayores costos operativos. Los fabricantes buscan optimizar la impedancia para equilibrar la limitación de corriente con la eficiencia.
• Paralelismo de Transformadores: Cuando se conectan varios transformadores en paralelo para compartir una carga, es fundamental que tengan impedancias porcentuales muy similares. Si las impedancias difieren significativamente, los transformadores no compartirán la carga de manera equitativa, lo que podría sobrecargar a uno de ellos y comprometer la fiabilidad del sistema.

En resumen, la impedancia no es solo un número en la placa de características; es un indicador crítico que define cómo se comportará el transformador bajo condiciones normales y de falla, impactando directamente la seguridad, la estabilidad y la vida útil de todo el sistema eléctrico.

Cálculos Clave Relacionados con la Impedancia del Transformador de 75 kVA

Entender cómo se utiliza la impedancia en los cálculos es fundamental para apreciar su importancia. Uno de los cálculos más relevantes es el de la corriente de cortocircuito (ISC), que nos permite prever la magnitud de la corriente en caso de un fallo.

Cálculo de la Corriente de Cortocircuito (ISC)

La fórmula general para calcular la corriente de cortocircuito es:

ISC = (FLA secundaria) / (% de impedancia / 100)

Donde:

• ISC: Corriente de cortocircuito (en Amperios).
• FLA secundaria: Corriente a plena carga en el lado secundario del transformador (en Amperios).
• % de impedancia: Valor de la impedancia porcentual del transformador.

Consideremos un ejemplo práctico basado en la información proporcionada:

• Transformador trifásico de 75 kVA.
• Tensión secundaria: 208V (Y).
• Corriente a plena carga (FLA secundaria) para 75 kVA a 208V (trifásico) = 208.18 Amps (según la Tabla 2.0).
• Impedancia del transformador (%Z) = 5% (valor típico o especificado).

Aplicando la fórmula:

ISC = 208.18 Amps / (5 / 100)

ISC = 208.18 Amps / 0.05

ISC = 4163.6 Amps

Si utilizamos el ejemplo de cálculo proporcionado en la fuente, que incluye un factor de 0.9 (posiblemente un factor de reducción por el factor de potencia o un margen de seguridad en el cálculo de fallas):

ISC = (FLA secundaria) / (%Z * 0.01 * 0.9)

Si FLA secundaria = 280 Amps (valor de ejemplo diferente al de 75kVA@208V en la tabla, pero usado en el ejemplo original):

ISC = 280 Amps / (5 * 0.01 * 0.9)

ISC = 280 Amps / (0.05 * 0.9)

ISC = 280 Amps / 0.045

ISC = 6222.22 Amps

Es importante notar que el ejemplo numérico original con 75 kVA, 208V y 5% de impedancia resultaba en 4,626.66 Amps. Esto se debe a que la FLA utilizada en ese cálculo era la de 75kVA a 208V, que es 208.18A. Si usamos 208.18A como FLA en la fórmula con el factor de 0.9:

ISC = 208.18 Amps / (5 * 0.01 * 0.9)

ISC = 208.18 Amps / 0.045

ISC = 4626.22 Amps

Este cálculo demuestra cómo una impedancia del 5% limita la corriente de cortocircuito a un valor manejable, protegiendo los equipos y la infraestructura.

Conversión de kVA a Watts y Cálculo de Corriente a Plena Carga (FLA)

Para comprender mejor la operación del transformador de 75 kVA, también son útiles otras conversiones y cálculos:

• Conversión de kVA a Watts:
  Watts = kVA * 1000
  Para un transformador de 75 kVA:
  Watts = 75 kVA * 1000 = 75,000 Watts
• Cálculo de la Corriente a Plena Carga (FLA):
  Para transformadores monofásicos:
  FLA = (kVA * 1000) / Voltaje
  Para transformadores trifásicos:
  FLA = (kVA * 1000) / (Voltaje * √3)

Ejemplo de cálculo FLA para un transformador trifásico de 75 kVA con voltaje primario de 480V:

FLA = (75 * 1000) / (480 * 1.732)

FLA = 75000 / 831.36

FLA = 90.2 Amps (esto coincide con la Tabla 2.0)

Estos cálculos son esenciales para seleccionar el calibre de cable adecuado y los dispositivos de protección, lo que a su vez se relaciona indirectamente con la impedancia al asegurar que el sistema esté dimensionado para manejar las corrientes esperadas, incluyendo las de falla.

Factores a Considerar al Elegir un Transformador de 75 kVA

Cuando se elige un transformador de 75 kVA, la impedancia es un factor técnico crucial, pero no el único. Aquí se detallan otros aspectos importantes, y cómo la impedancia se integra en la decisión:

Tipo de Negocio y sus Necesidades de Energía

Diferentes negocios tienen distintas necesidades de energía. Un restaurante, por ejemplo, tendrá requisitos de energía diferentes a los de una planta de fabricación. Un transformador de 75 kVA es ideal para empresas emergentes o pequeñas y medianas empresas. Al considerar las necesidades de energía, es importante pensar en la estabilidad del voltaje y la protección contra sobrecargas, aspectos directamente influenciados por la impedancia. Una impedancia adecuada garantizará que los equipos sensibles reciban un suministro estable y estén protegidos contra picos de corriente.

Tamaño del Negocio

El tamaño de su negocio también dictará el tamaño del transformador que necesita. Un negocio pequeño no requerirá un transformador tan grande como uno de gran escala. El transformador de 75 kVA es perfecto para negocios con requisitos pequeños a medianos. Con un factor de potencia muy efectivo, un transformador de 75 kVA es mucho más eficiente que comprar un tamaño más pequeño que podría resultar en mayores pérdidas de energía a largo plazo. La impedancia contribuye a esta eficiencia general al minimizar las pérdidas internas.

Requisitos de Potencia del Negocio

Este es quizás el factor más importante a considerar. Debe asegurarse de que el transformador seleccionado pueda manejar las necesidades de energía de su negocio. De lo contrario, podría sobrecargar el transformador, lo que puede causar daños graves. La impedancia aquí es clave: si la impedancia es demasiado baja para el sistema, las corrientes de cortocircuito podrían ser demasiado altas, exigiendo dispositivos de protección más robustos y costosos. Consulte a expertos para asegurar la compatibilidad del transformador de 75 kVA con su configuración de negocio existente o para futuros requisitos, considerando siempre la impedancia óptima.

Presupuesto y Garantía

Como cualquier otra compra, deberá considerar su presupuesto. Asegúrese de incluir el costo de instalación y cualquier otro costo asociado. Un buen fabricante se distingue por el tipo de garantía que ofrece, lo que protegerá su inversión en caso de fallas. Si bien el presupuesto no afecta directamente la impedancia, la elección de un transformador de calidad con una impedancia bien diseñada puede evitar costos futuros de mantenimiento y reemplazo debido a fallas o ineficiencias.

Tipos de Transformadores de 75 kVA y su Relevancia para la Impedancia

Existen varios tipos de transformadores de 75 kVA, y cada diseño tiene implicaciones para su impedancia y aplicación:

Transformador Monofásico de 75 kVA Montado en Poste

Este es quizás el tipo más común, utilizado típicamente para la distribución de energía eléctrica. Reduce el voltaje a un valor utilizable de 120/240 voltios monofásicos para uso residencial. También puede configurarse para voltajes como 277, 240/480, 2400 y 4800, comunes en uso industrial y comercial. La impedancia de estos transformadores está optimizada para la distribución aérea, equilibrando la regulación de voltaje con la protección contra cortocircuitos en líneas extensas.

Transformador Monofásico de 75 kVA Montado en Pedestal (Pad Mounted)

Este tipo es confiable y seguro, diseñado con altos estándares de seguridad y con un compartimento que lo hace perfecto para montaje tanto en interiores como en exteriores (siempre que la temperatura ambiente esté entre -20℃ y 40℃). Al estar encapsulado, su diseño de impedancia puede enfocarse más en la protección local de equipos y la minimización de pérdidas, dado que a menudo se ubica cerca de la carga.

Transformador Trifásico de 75 kVA Montado en Pedestal (Pad Mounted)

Los transformadores trifásicos de 75 kVA montados en pedestal vienen en dos configuraciones distintas: alimentación en bucle (loop-fed) y alimentación radial (radial-fed). Ambos diseños están meticulosamente elaborados para cumplir propósitos específicos.

• Transformador de Alimentación en Bucle (Loop Feed): Este diseño permite la alimentación desde dos direcciones, mejorando la fiabilidad del sistema. Con múltiples bujes de carga y terminales de baja tensión, su impedancia se diseña para manejar flujos de corriente bidireccionales y para la protección coordinada en redes complejas.
• Transformador de Alimentación Radial (Radial Feed): Este diseño es más sencillo, con una única fuente de alimentación. Su impedancia se optimiza para la protección directa de la carga y la eficiencia en un sistema de distribución lineal.

Estos transformadores son ideales para sistemas de distribución subterránea, ofreciendo características superiores como la capacidad de manejar altos voltajes, puntos neutros estables, pérdidas mínimas y un diseño estético que los hace adecuados para zonas comerciales, instituciones y áreas industriales o económicas. La impedancia en estos modelos se ajusta para garantizar la seguridad en entornos urbanos y la eficiencia en la distribución de carga.

Otros Parámetros Clave de un Transformador de 75 kVA

Además de la impedancia, otros parámetros son cruciales al evaluar un transformador de 75 kVA:

Amperaje que Puede Manejar un Transformador de 75 kVA

El amperaje que un transformador de 75 kVA puede manejar depende principalmente de las tensiones primaria y secundaria para las que está diseñado. La siguiente tabla resume el amperaje que un transformador de 75 kVA es teóricamente capaz de manejar según la tensión del devanado:

Peso de un Transformador de 75 kVA

El peso total de un transformador monofásico de 75 kVA puede oscilar entre 400 y 700 kilogramos, mientras que un transformador trifásico de 75 kVA puede pesar poco más de 1 tonelada. El peso varía según el tipo de transformador, su sistema de enfriamiento y otros factores. La siguiente tabla muestra el peso estándar de un transformador de 75 kVA según su tipo:

Dimensiones de un Transformador de 75 kVA

Las dimensiones de un transformador de 75 kVA están cuidadosamente diseñadas para cumplir con los estándares. Además, las dimensiones siempre pueden adaptarse según necesidades específicas. Diferentes tipos de transformadores de 75 kVA tienen diferentes dimensiones, y también varían en pérdidas:

Calibre de Cable para un Transformador de 75 kVA

El calibre del cable para un transformador de 75 kVA se determina principalmente según el tamaño de la corriente en los lados de alta y baja tensión. Cuanto mayor sea la corriente, mayor será el calibre del cable. Para determinar el calibre del cable, se deben consultar las tablas de protección contra sobrecorriente para transformadores (como la Tabla 450.3(B) y 310.15(B)(16) de la NEC). Generalmente, para corrientes superiores a 9 Amperios, se recomienda un 125% de protección primaria y secundaria.

Por ejemplo, para un transformador trifásico de 75 kVA con un voltaje primario de 480V, la corriente a plena carga es de 90.2 Amperios. Multiplicando esto por el 125% de protección recomendado, el resultado sería 112.75 Amperios o 113 Amperios. Siguiendo las normas, esto requeriría una ampacidad de 115A, lo que se traduce en un conductor de cobre 2 AWG bajo condiciones normales o estándar.

Preguntas Frecuentes (FAQs) sobre la Impedancia y Transformadores de 75 kVA

¿La impedancia de un transformador de 75 kVA es fija o puede variar?

La impedancia de un transformador se diseña y se prueba en fábrica, por lo que una vez fabricado, su valor es fijo. Sin embargo, puede ser personalizada por el fabricante según los requisitos específicos del cliente o la aplicación. Los valores típicos de 2.7% a 5.75% son un rango en el que los ingenieros pueden ajustar el diseño.

¿Cómo sé cuál es la impedancia de mi transformador de 75 kVA?

La impedancia porcentual (%Z) de un transformador siempre se indica en su placa de características, junto con otros datos importantes como la potencia nominal (kVA), los voltajes primario y secundario, y el peso.

¿Una impedancia alta o baja es mejor para un transformador de 75 kVA?

No hay una respuesta única. Una impedancia más alta es mejor para limitar las corrientes de cortocircuito, lo que aumenta la seguridad del sistema y reduce la necesidad de equipos de protección sobredimensionados. Sin embargo, una impedancia más alta puede resultar en una peor regulación de voltaje (mayores caídas de voltaje con la carga) y mayores pérdidas de energía. Una impedancia más baja ofrece una mejor regulación de voltaje y mayor eficiencia, pero a costa de corrientes de cortocircuito más elevadas. La elección depende del equilibrio entre seguridad, regulación de voltaje y eficiencia para la aplicación específica.

¿Cómo afecta la impedancia al calentamiento de un transformador?

La impedancia incluye el componente resistivo (R) de los devanados. La resistencia causa pérdidas por efecto Joule (I²R), que se disipan como calor. Por lo tanto, una mayor resistencia (y por ende, una mayor impedancia, si el componente resistivo es dominante) contribuirá a un mayor calentamiento del transformador. Los fabricantes optimizan el diseño para minimizar estas pérdidas y mantener la temperatura dentro de los límites operativos seguros.

¿Puede la impedancia afectar la vida útil de un transformador de 75 kVA?

Indirectamente, sí. Si la impedancia es inadecuada para la aplicación, por ejemplo, demasiado baja en un sistema con alta probabilidad de cortocircuitos, el transformador puede experimentar un estrés mecánico y térmico excesivo durante las fallas, lo que puede acortar su vida útil. De igual manera, si una impedancia alta resulta en una regulación de voltaje deficiente, puede afectar negativamente la vida útil de los equipos conectados al transformador.

¿Qué estándares regulan los valores de impedancia de los transformadores?

Diversos estándares internacionales, como ANSI/IEEE, CSA, IEC, NEMA y DOE, establecen pautas y rangos aceptables para la impedancia de los transformadores, asegurando su rendimiento y seguridad. Los fabricantes de renombre cumplen con estas normativas en el diseño y fabricación de sus equipos.

Conclusión

La impedancia es mucho más que un simple valor técnico en la placa de un transformador de 75 kVA; es un parámetro fundamental que dicta cómo el equipo interactuará con el sistema eléctrico, afectando la seguridad, la eficiencia y la calidad del suministro. Al comprender qué es la impedancia, cómo se calcula y por qué es importante, usted estará mejor equipado para tomar decisiones informadas al seleccionar el transformador adecuado para sus necesidades.

Ya sea para limitar corrientes de cortocircuito, asegurar una regulación de voltaje estable o maximizar la eficiencia energética, la impedancia juega un papel insustituible. Al considerar un transformador de 75 kVA, evalúe no solo su potencia nominal, sino también la impedancia, el tipo de transformador, el amperaje, el peso y las dimensiones, y siempre consulte con expertos para asegurar la compatibilidad y optimización de su sistema. Un transformador con la impedancia correcta es una inversión que asegura la fiabilidad y protección de su operación eléctrica a largo plazo.
