¿Cómo Calcular la Corriente con una Resistencia Shunt?

La medición precisa de la corriente eléctrica es un pilar fundamental en innumerables campos, desde la electrónica de consumo hasta los sistemas de energía de alta potencia. Sin embargo, medir corrientes elevadas directamente puede ser un desafío, ya que muchos dispositivos de medición tienen limitaciones en su rango. Aquí es donde entra en juego una herramienta ingeniosa y esencial: la resistencia shunt. Esta pequeña pero poderosa resistencia se convierte en el corazón de un método indirecto que permite determinar con exactitud la corriente que fluye a través de un circuito, transformando una gran corriente en una pequeña y manejable caída de tensión que un voltímetro puede leer. Su diseño, con una resistencia intrínsecamente baja, asegura que la operación del circuito no se vea comprometida, manteniendo la integridad del sistema mientras proporciona los datos cruciales necesarios para el cálculo.

Desde la automoción hasta la aviónica y los sistemas de gestión de baterías, la resistencia shunt es un componente omnipresente que garantiza la fiabilidad y la seguridad. Comprender cómo funciona, cómo se utiliza para el cálculo de la corriente y las diferencias entre sus diversas variantes es clave para cualquier profesional o entusiasta que busque mediciones de corriente precisas y eficientes.

¿Qué es una Resistencia Shunt y Cómo Funciona?

Una resistencia shunt es, en esencia, un resistor de muy bajo valor óhmico diseñado para ser conectado en serie en un circuito por el cual fluye la corriente que se desea medir. Su función principal es proporcionar un camino de baja resistencia para que la corriente fluya, generando simultáneamente una pequeña pero proporcional caída de tensión a través de sus terminales. Esta caída de tensión es el valor crucial que se mide con un voltímetro o un dispositivo de adquisición de datos.

El principio de funcionamiento se basa directamente en la Ley de Ohm, que establece que la corriente (I) a través de un conductor entre dos puntos es directamente proporcional a la tensión (V) a través de los dos puntos e inversamente proporcional a la resistencia (R) entre ellos (I = V/R). Al conocer el valor exacto de la resistencia shunt (R) y medir la caída de tensión (V) a través de ella, se puede calcular la corriente (I) que circula por el circuito. Es fundamental que la resistencia shunt tenga un valor extremadamente bajo, a menudo medido en miliohmios (mΩ), para minimizar la pérdida de potencia (P = I²R) y la generación de calor dentro del circuito. Una resistencia baja también asegura que el shunt no altere significativamente el comportamiento normal del circuito al introducir una impedancia mínima.

Las resistencias shunt son ampliamente utilizadas cuando la corriente a medir excede el rango de un amperímetro estándar. En lugar de conectar el amperímetro directamente en serie con toda la corriente (lo que podría dañarlo o requerir un amperímetro muy grande y costoso), se conecta el shunt en serie, y el amperímetro (o voltímetro) se conecta en paralelo con el shunt para medir la pequeña caída de tensión generada. La totalidad de la corriente fluye a través del shunt, y esta caída de tensión es la que se utiliza para el cálculo.

El Corazón de la Medición: La Ley de Ohm y la Resistencia Shunt

Como ya mencionamos, el cálculo de la corriente con una resistencia shunt es una aplicación directa de la Ley de Ohm. La fórmula fundamental es I = V / R, donde:

• I es la corriente que atraviesa el shunt (y por ende, el circuito principal).
• V es la caída de tensión medida a través de los terminales del shunt.
• R es el valor de resistencia conocido del shunt.

Veamos un ejemplo práctico para ilustrar este concepto. Supongamos que utilizamos una resistencia shunt con un valor de 1 mΩ (0.001 ohmios) en un circuito. Si al medir la caída de tensión a través de sus extremos obtenemos un valor de 30 mV (0.030 voltios), el cálculo de la corriente sería el siguiente:

I = V / R

I = 0.030 V / 0.001 Ω

I = 30 Amperios

Este simple ejemplo demuestra la eficacia del método. Un pequeño cambio en la tensión medida, incluso en el rango de milivoltios, puede representar una corriente significativamente grande. La precisión de la medición de la corriente dependerá directamente de la exactitud con la que se conozca el valor de la resistencia shunt y la precisión del voltímetro utilizado para medir la caída de tensión.

Es crucial seleccionar un shunt con una tolerancia de resistencia muy baja y una buena estabilidad térmica para garantizar mediciones consistentes, especialmente en entornos donde la temperatura puede variar. Un error mínimo en el valor de la resistencia o en la lectura de la tensión se magnificará cuando se trate de corrientes elevadas.

Ventajas de Utilizar Resistencias Shunt para la Medición de Corriente

Las resistencias shunt ofrecen una serie de ventajas distintivas que las convierten en la opción preferida para la medición de corriente en diversas aplicaciones industriales y de ingeniería:

• Detección Rápida de Fallos: Dada su capacidad para proporcionar mediciones de corriente en tiempo real y con alta precisión, los shunts son ideales para aplicaciones críticas de seguridad. Permiten la detección y eliminación rápida de anomalías o sobrecorrientes, protegiendo así los equipos y sistemas de posibles daños.
• Resultados Precisos y Confiables: Los shunts proporcionan resultados de medición muy precisos, lo que es esencial para el control eficiente de sistemas como motores, accionamientos eléctricos o sistemas de gestión de baterías (BMS). Esta precisión permite optimizar el rendimiento y la eficiencia energética.
• Excelente Relación Calidad-Precio: En comparación con otras tecnologías de medición de corriente, como los sensores de efecto Hall para corrientes elevadas, los shunts suelen ser una solución más económica, ofreciendo un gran valor por su coste sin comprometer la precisión.
• Versatilidad: Los shunts son adecuados para medir tanto corriente continua (CC) como corriente alterna (CA), lo que los hace extremadamente versátiles y aplicables a una amplia gama de circuitos y sistemas.
• Simplicidad: El principio de funcionamiento basado en la Ley de Ohm es directo y fácil de entender e implementar, lo que simplifica el diseño y la integración en sistemas existentes.

Tipos de Resistencias Shunt: Película Metálica vs. Metal Completo

Aunque el principio básico de funcionamiento es el mismo, existen diferentes tipos de resistencias shunt, principalmente categorizadas por su construcción. Las dos variantes más comunes son las de película metálica y las de metal completo. Cada una tiene sus propias ventajas y desventajas, lo que las hace más adecuadas para diferentes aplicaciones:

Resistencias Shunt de Película Metálica

Estas resistencias se fabrican aplicando una pasta resistiva sobre un sustrato cerámico y luego ajustando el valor deseado mediante un proceso de recorte láser (laser trimming). Esto crea una estructura no homogénea que, aunque eficaz, puede introducir ciertas particularidades.

• Ventajas: Son notablemente más económicas de producir, lo que las hace atractivas para aplicaciones donde el costo es un factor limitante y la precisión extrema no es la máxima prioridad.
• Desventajas: Su coeficiente de temperatura (TC) es generalmente inferior, lo que significa que su resistencia puede variar más con los cambios de temperatura, afectando la precisión de la medición. Además, debido a su construcción no homogénea, pueden introducir inductancia serial adicional (además de la inductancia parásita inherente), lo que distorsiona ligeramente las mediciones de corriente, especialmente en aplicaciones de CA o donde la corriente cambia rápidamente (di/dt). En estos casos, la Ley de Ohm simple ya no es suficiente, y la caída de tensión se rige por la fórmula: U = I x R - L(di/dt), donde L es la inductancia y di/dt es la tasa de cambio de la corriente. Esto las hace menos adecuadas para aplicaciones donde la inducción es un factor crítico.

Resistencias Shunt de Metal Completo

Estas resistencias se fabrican a partir de un elemento resistivo homogéneo, típicamente una aleación metálica especializada. Su construcción sólida y uniforme les confiere características de rendimiento superiores.

• Ventajas: Proporcionan mediciones consistentes y sin distorsiones, ya que no introducen inductancia adicional significativa debido a su homogeneidad. Esto las hace ideales para aplicaciones de alta precisión como la ingeniería médica, equipos de medición de laboratorio y sistemas donde la exactitud es primordial. Ofrecen una alta precisión de medición y una excelente resistencia al choque térmico. Pueden operar a niveles de potencia más altos (hasta 7W) y a temperaturas máximas elevadas (hasta 275°C), lo que las hace robustas para entornos exigentes. Están disponibles en diversas formas y tamaños, incluyendo versiones mucho más grandes que los resistores de chip estándar, con coeficientes de temperatura (TC) muy bajos (a menudo por debajo de 100ppm/K) y valores de resistencia en el rango de miliohmios de un solo dígito.
• Desventajas: Son generalmente más caras que los shunts de película metálica debido a su proceso de fabricación y los materiales utilizados.

Tabla Comparativa: Shunt de Película Metálica vs. Shunt de Metal Completo

Determinando el Valor Ideal de la Resistencia Shunt

Seleccionar el valor de resistencia adecuado para un shunt es crucial para garantizar mediciones precisas y minimizar las pérdidas de potencia. El valor ideal para los shunts de metal completo (que son los preferidos para la precisión) se puede determinar de forma relativamente sencilla. Se divide el voltaje de medición más bajo que aún permite obtener resultados suficientemente precisos por el valor de corriente más bajo del rango de medición deseado.

Por ejemplo, si el voltímetro tiene una resolución mínima confiable de 1 mV y el rango de corriente más bajo que se desea medir es de 100 mA (0.1 A), entonces el valor ideal del shunt podría calcularse como R = V/I = 0.001 V / 0.1 A = 0.01 Ω (10 mΩ). Sin embargo, la elección final del valor del shunt también dependerá de la máxima caída de tensión aceptable para la corriente máxima del circuito. Por ejemplo, si un shunt de 10 mΩ se usa para medir 100 A, la caída de tensión sería V = I * R = 100 A * 0.01 Ω = 1 V. Esta caída de 1V podría ser aceptable o no, dependiendo de la aplicación y la potencia disipada (P = I*V = 100A * 1V = 100W).

El objetivo es encontrar un equilibrio: una resistencia lo suficientemente baja para minimizar la pérdida de potencia y la generación de calor, pero lo suficientemente alta para generar una caída de tensión medible con precisión por el equipo disponible. Un valor de shunt demasiado bajo podría resultar en una caída de tensión tan pequeña que el ruido o la resolución del voltímetro la hagan indistinguible, mientras que un valor demasiado alto podría disipar una cantidad excesiva de energía en forma de calor y afectar el rendimiento del circuito.

Resistencias Shunt de Cuatro Terminales (Kelvin): La Máxima Precisión

Una variante avanzada de los shunts de metal completo es la resistencia shunt de cuatro terminales, también conocida como shunt Kelvin. En este tipo de configuración, la corriente fluye a través de dos de los terminales (los terminales de corriente), mientras que la caída de tensión se mide en los otros dos terminales (los terminales de tensión o Kelvin). Esta separación física de las conexiones de corriente y tensión es fundamental para lograr una precisión superior.

La ventaja principal de los shunts de cuatro terminales es que eliminan los errores de medición causados por la resistencia de los cables de conexión y la resistencia de contacto de los terminales. En un shunt de dos terminales, la resistencia de los cables que conectan el shunt al circuito de medición se suma a la resistencia del shunt, introduciendo un error. Con los terminales Kelvin, el voltímetro mide la caída de tensión directamente en el elemento resistivo del shunt, sin incluir la resistencia de los cables de conexión ni las resistencias de contacto. Esto es especialmente crítico cuando se trabaja con valores de resistencia de shunt extremadamente bajos (en el rango de los miliohmios), donde la resistencia de los propios conductores puede ser comparable al valor del shunt y, por lo tanto, no puede ser despreciable.

Los shunts de cuatro terminales se utilizan en dos escenarios principales:

1. Cuando la resistencia de la línea y la resistencia de contacto son relativamente altas y, en relación con la resistencia medida, no son despreciables.
2. Cuando el valor de la resistencia del shunt es inferior a 10 mΩ, ya que en estos casos, las resistencias de los conductores también se miden en miliohmios y deben ser incorporadas o, idealmente, eliminadas del cálculo de error.

Existe una tendencia creciente hacia tamaños más pequeños con niveles de potencia más altos, y también se buscan cada vez más versiones personalizadas en términos de geometría de los terminales y forma del shunt. La elección entre un shunt estándar y una versión personalizada dependerá en gran medida de la aplicación específica y sus requisitos de espacio y rendimiento.

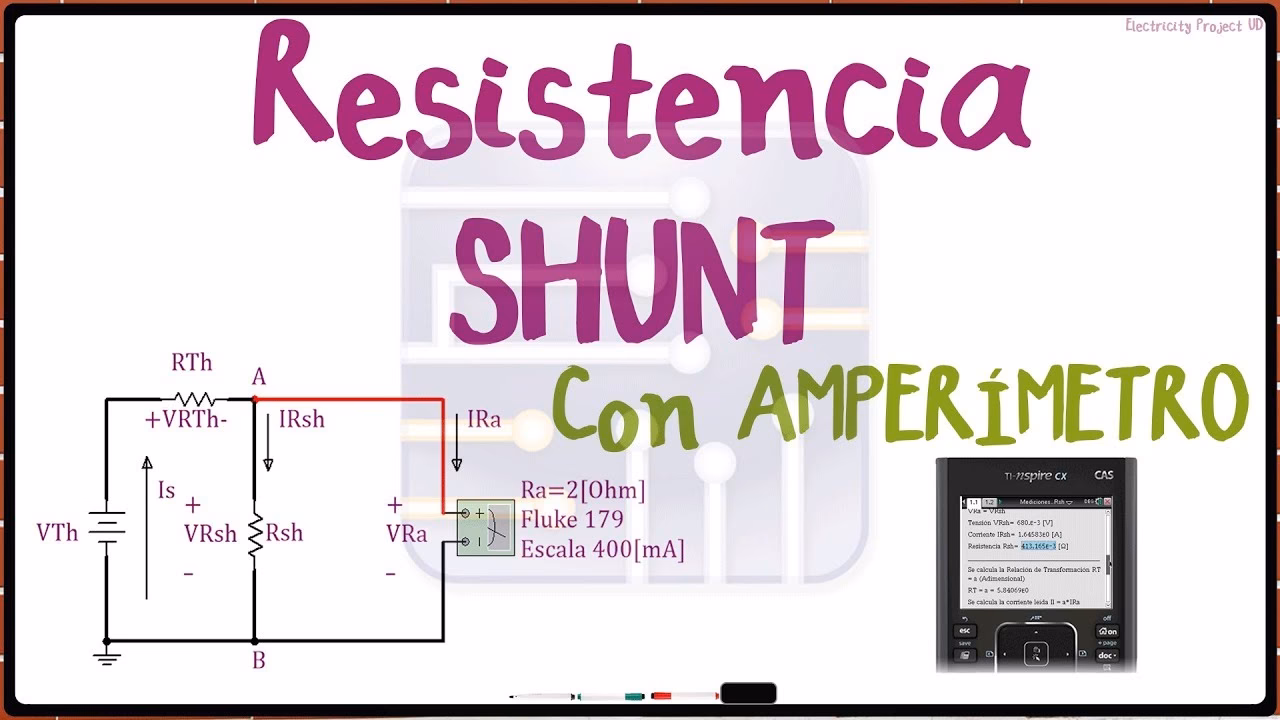

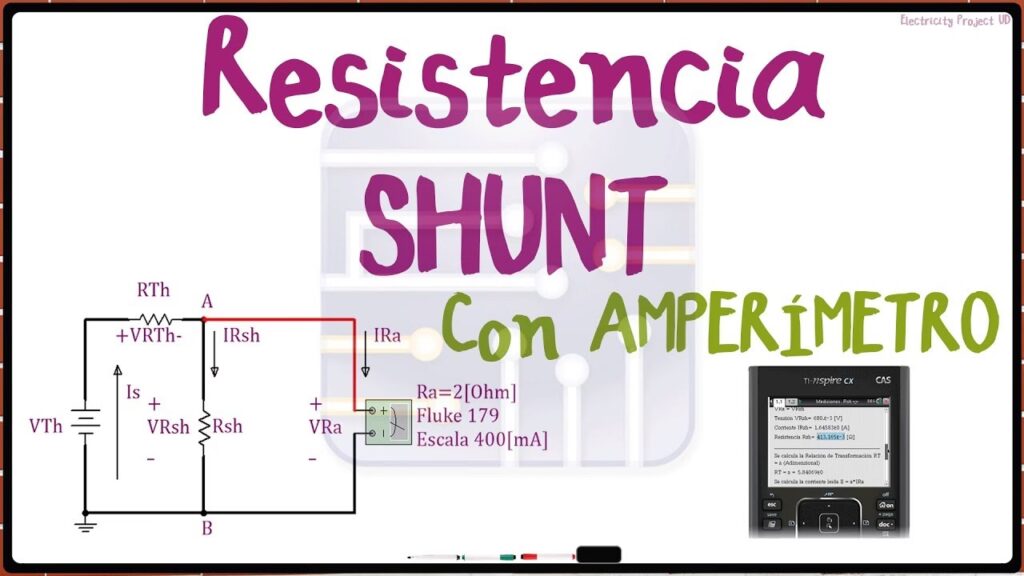

Calculando el Valor del Shunt para un Galvanómetro

Un caso de aplicación clásico de las resistencias shunt es la conversión de un galvanómetro en un amperímetro. Un galvanómetro es un dispositivo muy sensible capaz de detectar y medir corrientes pequeñas, a menudo del orden de microamperios. Para que pueda medir corrientes más grandes, se le conecta una resistencia shunt en paralelo.

El principio es el siguiente: cuando se conecta una resistencia shunt de muy bajo valor en paralelo con un galvanómetro, la mayor parte de la corriente total que ingresa al circuito se desvía a través del shunt, mientras que solo una pequeña fracción (la corriente de deflexión a escala completa del galvanómetro, I_g) fluye a través del galvanómetro. Dado que el shunt y el galvanómetro están en paralelo, la caída de tensión a través de ambos es la misma.

La fórmula para calcular el valor de la resistencia shunt (R_S) necesaria para convertir un galvanómetro en un amperímetro con un rango de corriente total (I) es:

R_S = (I_g / (I - I_g)) * G

• R_S es el valor de la resistencia shunt.
• I_g es la corriente para la deflexión a escala completa del galvanómetro.
• I es la corriente total máxima que el amperímetro convertido debe medir.
• G es la resistencia interna del galvanómetro.

Ejemplo de Cálculo:

Supongamos que tenemos un galvanómetro con una resistencia interna (G) de 100 Ω y una corriente de deflexión a escala completa (I_g) de 5 mA (0.005 A). Deseamos convertirlo en un amperímetro que pueda medir hasta 1 A (I).

Primero, calculamos la corriente que debe pasar por el shunt (I_S):

I_S = I - I_g = 1 A - 0.005 A = 0.995 A

Ahora, aplicamos la fórmula de la resistencia shunt:

R_S = (I_g * G) / I_S

R_S = (0.005 A * 100 Ω) / 0.995 A

R_S = 0.5 V / 0.995 A

R_S ≈ 0.5025 Ω

Por lo tanto, se necesitaría una resistencia shunt de aproximadamente 0.5025 Ω conectada en paralelo con el galvanómetro para convertirlo en un amperímetro con un rango de 0 a 1 A. Este valor de resistencia tan bajo asegura que la mayor parte de la corriente fluya a través del shunt, protegiendo el sensible galvanómetro y permitiendo una medición de corriente más alta.

Preguntas Frecuentes (FAQ)

¿Por qué una resistencia shunt debe tener un valor de resistencia muy bajo?

Una resistencia shunt debe tener un valor muy bajo (miliohmios) por dos razones principales: primero, para minimizar la pérdida de potencia (P = I²R), lo que a su vez reduce la generación de calor y mejora la eficiencia del circuito. Segundo, para asegurar que la inserción del shunt no altere significativamente el comportamiento del circuito al añadir una impedancia mínima, manteniendo así la precisión de la medición y la funcionalidad del sistema.

¿Puedo usar una resistencia shunt tanto para corriente continua como alterna?

Sí, las resistencias shunt son adecuadas para medir tanto corriente continua (CC) como corriente alterna (CA). Sin embargo, para aplicaciones de CA o donde se miden corrientes que cambian rápidamente, es importante considerar la inductancia parásita del shunt. Los shunts de metal completo son preferibles en estos casos debido a su menor inductancia.

¿Cuál es la diferencia clave entre un shunt de película metálica y uno de metal completo?

La diferencia clave radica en su construcción y rendimiento. Los shunts de película metálica son más económicos pero pueden tener mayor inductancia parásita y menor estabilidad térmica debido a su estructura no homogénea. Los shunts de metal completo, hechos de un elemento resistivo homogéneo, ofrecen mayor precisión, menor inductancia, mejor estabilidad térmica y mayor capacidad de potencia, lo que los hace ideales para aplicaciones críticas, aunque son más caros.

¿Qué es un shunt de cuatro terminales y cuándo se usa?

Un shunt de cuatro terminales (Kelvin) tiene dos terminales para el flujo de corriente y dos terminales separados para medir la caída de tensión. Se usa para eliminar los errores de medición causados por la resistencia de los cables de conexión y la resistencia de contacto. Son esenciales cuando se requiere alta precisión, especialmente con shunts de valores muy bajos (menos de 10 mΩ), donde la resistencia de los conductores podría introducir errores significativos.

¿Qué sucede si el valor de la resistencia shunt es demasiado alto o demasiado bajo?

Si el valor del shunt es demasiado alto, disipará demasiada potencia en forma de calor, lo que puede dañar el shunt o el circuito, y causará una caída de tensión excesiva que podría afectar el funcionamiento del sistema. Si el valor es demasiado bajo, la caída de tensión generada podría ser tan pequeña que resulte difícil de medir con precisión por los equipos disponibles, o podría ser indistinguible del ruido eléctrico, comprometiendo la exactitud de la medición.

Conclusión

Las resistencias shunt son componentes indispensables en el ámbito de la medición de corriente, ofreciendo una solución robusta, precisa y coste-efectiva para una amplia gama de aplicaciones. Desde la simple aplicación de la Ley de Ohm hasta las sofisticadas configuraciones de cuatro terminales, comprender su funcionamiento y sus variantes es fundamental para cualquier diseño o diagnóstico electrónico. Al elegir el tipo y valor adecuados de shunt, se puede asegurar la fiabilidad y la precisión de las mediciones de corriente, protegiendo los equipos y optimizando el rendimiento de los sistemas eléctricos.
