¿Cómo Determinar la Corriente en Cada Rama de un Circuito?

Comprender cómo se distribuye la corriente eléctrica en un circuito es fundamental para cualquier entusiasta, estudiante o profesional de la electrónica. No se trata solo de saber si un componente funciona, sino de entender cómo la energía fluye a través de cada camino posible, garantizando el correcto funcionamiento y la seguridad del sistema. Cuando la corriente de una fuente se encuentra con múltiples rutas, ¿cómo podemos determinar cuánta corriente toma cada una de ellas? Esta es una pregunta clave que resolveremos a fondo, explorando dos métodos esenciales: los divisores de corriente para circuitos paralelos y el método de corriente de rama para configuraciones más complejas.

Una rama en un circuito eléctrico es simplemente una sección que ofrece un camino completo para el flujo de corriente. Imagina una red de tuberías; cada tubería por donde puede fluir el agua es una rama. En un circuito eléctrico, estas ramas pueden contener resistores, fuentes de voltaje, o cualquier otro componente. Calcular la corriente en cada una de estas ramas es vital para diseñar circuitos eficientes, diagnosticar fallas y asegurar que ningún componente reciba más corriente de la que puede soportar, evitando así daños o un rendimiento deficiente.

Circuitos Paralelos: El Poder de los Divisores de Corriente

Un divisor de corriente es un circuito paralelo en el que la corriente total de la fuente se divide entre un número de caminos conectados en paralelo, conocidos como ramas. La característica distintiva de los circuitos paralelos es que, aunque la corriente puede variar en cada rama, el voltaje es idéntico en todos los componentes conectados en paralelo. Es decir, si tienes tres resistores en paralelo (R1, R2, R3), el voltaje a través de cada uno de ellos será el mismo (V_R1 = V_R2 = V_R3, etc.). Esta particularidad simplifica enormemente el cálculo de las corrientes individuales en cada rama, haciendo uso de la Ley de Corriente de Kirchhoff (KCL) y, por supuesto, la fundamental Ley de Ohm.

La Regla del Divisor de Corriente para Dos Resistores

La forma más básica y fácil de entender de una red pasiva de divisor de corriente es la de dos resistores conectados en paralelo. La Regla del Divisor de Corriente nos permite calcular la corriente que fluye a través de cada rama resistiva paralela como un porcentaje de la corriente total. Consideremos un circuito divisor de corriente básico que consta de dos resistores: R₁ y R₂ en paralelo. Esta combinación paralela divide la corriente de la fuente, I_T, entre ellos en dos corrientes separadas, I_R1 e I_R2, antes de que la corriente se una de nuevo y regrese a la fuente.

Según la Ley de Corriente de Kirchhoff (KCL), la corriente total (I_T) que entra en un nodo debe ser igual a la suma de las corrientes que salen de ese nodo. Por lo tanto, en un circuito paralelo:

I_T = I_R1 + I_R2

Dado que el mismo voltaje (V) está presente en cada elemento resistivo, podemos encontrar la corriente que fluye a través de cada resistor en términos de este voltaje común, aplicando la Ley de Ohm (V = I * R). Si despejamos el voltaje V a través de la combinación paralela, obtenemos:

V = I_T * R_eq

Donde R_eq es la resistencia equivalente de R₁ y R₂ en paralelo, calculada como R_eq = (R₁ * R₂) / (R₁ + R₂).

Aplicando la Ley de Ohm a cada rama (I = V/R), y sustituyendo V:

I_R1 = V / R₁ = (I_T * R_eq) / R₁ = (I_T * (R₁ * R₂) / (R₁ + R₂)) / R₁

Simplificando, obtenemos la regla del divisor de corriente para I_R1:

I_R1 = I_T * (R₂ / (R₁ + R₂))

De manera similar, para I_R2:

I_R2 = I_T * (R₁ / (R₁ + R₂))

Observe que en las ecuaciones anteriores, para encontrar la corriente en una rama, se utiliza la resistencia del resistor opuesto en el numerador. Esto se debe a que la corriente en cada rama es inversamente proporcional a su resistencia; la resistencia más pequeña tendrá la corriente más grande.

Ejemplo Práctico 1: Calculando Corrientes en un Divisor Simple

Un resistor de 20Ω está conectado en paralelo con un resistor de 60Ω. Si la combinación está conectada a una fuente de batería de 30 voltios, encuentre la corriente que fluye a través de cada resistor y la corriente total suministrada por la fuente.

1. Calcular la resistencia equivalente (R_eq):
R_eq = (20Ω * 60Ω) / (20Ω + 60Ω) = 1200 / 80 = 15Ω

2. Calcular la corriente total (I_T) de la fuente:
I_T = V / R_eq = 30V / 15Ω = 2A

3. Calcular la corriente en cada resistor usando la regla del divisor de corriente:
I_R1 (a través de 20Ω) = I_T * (R₂ / (R₁ + R₂)) = 2A * (60Ω / (20Ω + 60Ω)) = 2A * (60 / 80) = 2A * (3/4) = 1.5A
I_R2 (a través de 60Ω) = I_T * (R₁ / (R₁ + R₂)) = 2A * (20Ω / (20Ω + 60Ω)) = 2A * (20 / 80) = 2A * (1/4) = 0.5A

Verificación: I_R1 + I_R2 = 1.5A + 0.5A = 2A, lo cual es igual a la corriente total I_T. Es importante notar que el resistor más pequeño (20Ω) tiene la corriente más grande (1.5A), lo que confirma que una mayor corriente siempre fluirá por el camino de menor resistencia.

Divisor de Corriente para Múltiples Ramas

Cuando tenemos tres o más ramas en paralelo, la lógica es similar. La corriente total se distribuye. Una forma generalizada de la regla del divisor de corriente, que funciona para cualquier número de resistores en paralelo, es:

I_Rx = I_T * (R_eq / R_x)

Donde I_Rx es la corriente a través de la resistencia R_x, I_T es la corriente total del circuito y R_eq es la resistencia equivalente de todas las resistencias en paralelo.

Ejemplo Práctico 2: Divisor de Corriente con Tres Resistores

Tres resistores están conectados en paralelo. Si el circuito es alimentado por una fuente de 100 voltios con una capacidad de 1.5kW, calcule las corrientes individuales de las ramas y encuentre la resistencia equivalente del circuito. Los resistores son R₁ = 10Ω, R₂ = 25Ω, R₃ = 100Ω.

1. Calcular la corriente total del circuito (I_T):
La potencia (P) es igual al voltaje (V) por la corriente (I).
I_T = P / V = 1500W / 100V = 15A

2. Calcular la resistencia equivalente (R_eq):
1/R_eq = 1/R₁ + 1/R₂ + 1/R₃
1/R_eq = 1/10Ω + 1/25Ω + 1/100Ω
1/R_eq = 0.1 + 0.04 + 0.01 = 0.15 S (Siemens, unidad de conductancia)
R_eq = 1 / 0.15 = 6.667Ω (aproximadamente)

3. Calcular las corrientes de rama (I_R1, I_R2, I_R3):
I_R1 = I_T * (R_eq / R₁) = 15A * (6.667Ω / 10Ω) = 15A * 0.6667 = 10A
I_R2 = I_T * (R_eq / R₂) = 15A * (6.667Ω / 25Ω) = 15A * 0.2667 = 4A
I_R3 = I_T * (R_eq / R₃) = 15A * (6.667Ω / 100Ω) = 15A * 0.0667 = 1A

Verificación: I_T = I_R1 + I_R2 + I_R3 = 10A + 4A + 1A = 15A. Esto coincide con la corriente total calculada, confirmando la validez de los cálculos. A medida que se añaden más resistores en paralelo, la corriente total (I_T) aumentará para un voltaje de fuente dado, ya que hay más caminos por los que la corriente puede fluir.

División de Corriente Usando Conductancia

Otro método simple para encontrar las corrientes de rama en un circuito paralelo de CC es el método de la conductancia. En circuitos de CC, la conductancia (G) es el recíproco de la resistencia (R), y se denota con la letra 'G'. Mientras que la resistencia se mide en Ohmios (Ω), la conductancia se mide en Siemens (S), también conocido como "mho" (℧, el símbolo de ohmio invertido).

G = 1/R

La gran ventaja de la conductancia en circuitos paralelos es que la conductancia total (G_T) es simplemente la suma de las conductancias individuales:

G_T = G₁ + G₂ + G₃ + ...

Esto contrasta con la resistencia, donde la suma de inversas es necesaria para calcular la resistencia equivalente en paralelo. Una conductancia alta significa una resistencia baja, y viceversa.

Usando la Ley de Ohm en términos de conductancia (I = V/R se convierte en I = V * G), podemos expresar las ecuaciones del divisor de corriente de la siguiente manera:

I_Rx = I_T * (G_x / G_T)

A diferencia de las fórmulas con resistencia, aquí la corriente de cada rama se calcula utilizando la conductancia de esa misma rama en el numerador. Esto se debe a que la conductancia ya incorpora la relación inversa con la resistencia.

Ejemplo Práctico 3: Divisor de Corriente con Conductancia

Encuentre las corrientes individuales de las ramas, I₁, I₂ e I₃, del siguiente circuito resistivo paralelo, utilizando el método de conductancia. Supongamos una corriente total de la fuente (I_T) de 50mA. Los resistores son R₁ = 2kΩ, R₂ = 5kΩ, R₃ = 20kΩ.

1. Calcular las conductancias individuales:
G₁ = 1 / R₁ = 1 / 2000Ω = 0.0005 S = 0.5 mS
G₂ = 1 / R₂ = 1 / 5000Ω = 0.0002 S = 0.2 mS
G₃ = 1 / R₃ = 1 / 20000Ω = 0.00005 S = 0.05 mS

2. Calcular la conductancia total (G_T):
G_T = G₁ + G₂ + G₃ = 0.5 mS + 0.2 mS + 0.05 mS = 0.75 mS

3. Calcular las corrientes individuales de las ramas:
I₁ = I_T * (G₁ / G_T) = 50mA * (0.5 mS / 0.75 mS) = 50mA * (2/3) = 33.33mA
I₂ = I_T * (G₂ / G_T) = 50mA * (0.2 mS / 0.75 mS) = 50mA * (4/15) = 13.33mA
I₃ = I_T * (G₃ / G_T) = 50mA * (0.05 mS / 0.75 mS) = 50mA * (1/15) = 3.33mA

Verificación: I₁ + I₂ + I₃ = 33.33mA + 13.33mA + 3.33mA = 49.99mA ≈ 50mA (debido a redondeo), lo cual coincide con la corriente total de la fuente.

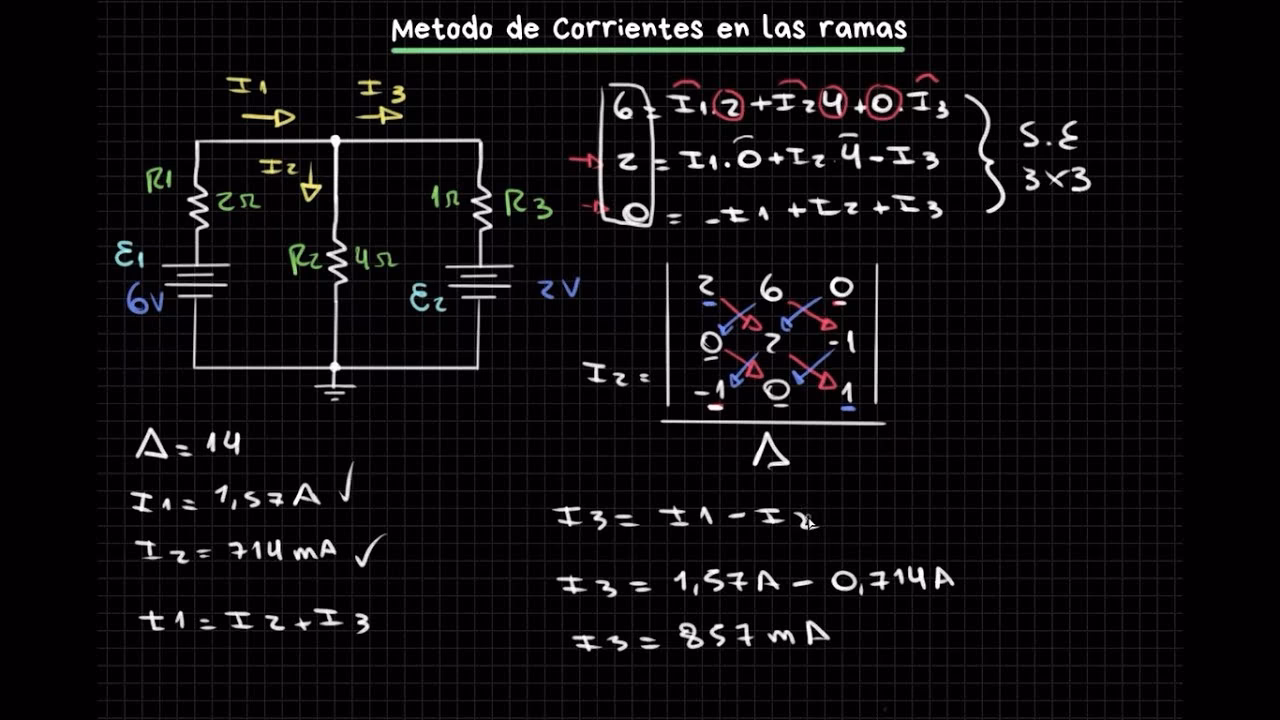

Circuitos Complejos: El Método de Corriente de Rama

Mientras que los divisores de corriente son ideales para circuitos puramente paralelos, algunos circuitos son más complejos y no se pueden simplificar fácilmente a combinaciones series-paralelo. Para estos casos, el Método de Corriente de Rama es una técnica de análisis de circuitos fundamental que permite determinar la corriente en cada rama de un circuito utilizando la Ley de Corriente de Kirchhoff (KCL), la Ley de Voltaje de Kirchhoff (KVL) y la Ley de Ohm.

Pasos del Método de Corriente de Rama

Este método implica un enfoque sistemático para establecer un sistema de ecuaciones que, una vez resuelto, proporciona las corrientes deseadas. Aquí se detallan los pasos:

1. Asignar una Corriente a Cada Rama: El primer paso es identificar todas las ramas distintas en el circuito y asignar una corriente a cada una. La dirección de estas corrientes se puede asumir arbitrariamente (por ejemplo, de izquierda a derecha o de arriba hacia abajo). Si al final del cálculo una corriente resulta negativa, simplemente significa que su dirección real es opuesta a la asumida.

2. Aplicar la Ley de Voltaje de Kirchhoff (KVL) a Cada Bucle Independiente: Un bucle es cualquier camino cerrado en el circuito. La KVL establece que la suma algebraica de todas las caídas y aumentos de voltaje alrededor de cualquier bucle cerrado debe ser igual a cero. Para cada bucle, se recorre el camino y se suman los voltajes de las fuentes (positivos si se recorre de negativo a positivo, negativos si es al revés) y las caídas de voltaje en los resistores (I*R, positivos si se recorre en dirección opuesta a la corriente de la rama, negativos si es en la misma dirección).

3. Aplicar la Ley de Corriente de Kirchhoff (KCL) a Todos los Nodos Independientes: Un nodo es un punto en el circuito donde se unen tres o más ramas. La KCL establece que la suma algebraica de las corrientes que entran en un nodo debe ser igual a la suma de las corrientes que salen de ese nodo. Generalmente, se elige un nodo como referencia (a menudo el de tierra o el que tiene más conexiones) y se aplica KCL a todos los demás nodos independientes. La suma de las corrientes que entran se considera positiva y las que salen, negativa, o viceversa, asegurándose de que la suma total sea cero.

4. Resolver el Sistema de Ecuaciones: Los pasos anteriores generarán un sistema de ecuaciones lineales con tantas ecuaciones como corrientes desconocidas. Este sistema se puede resolver utilizando métodos algebraicos como sustitución, eliminación o matrices (regla de Cramer, eliminación de Gauss-Jordan).

Ejemplo Ilustrativo del Método de Corriente de Rama

Consideremos un circuito con dos fuentes de voltaje (V₁, V₂) y tres resistores (R₁, R₂, R₃) interconectados de manera que no es una simple configuración serie-paralelo.

1. Asignación de corrientes:
Se identifican tres ramas principales y se asignan las corrientes I₁, I₂ e I₃ con direcciones asumidas (por ejemplo, I₁ fluyendo hacia abajo por R₁, I₂ fluyendo por R₂ de izquierda a derecha, e I₃ fluyendo hacia abajo por R₃).

2. Aplicación de KVL:
* Bucle Izquierdo (que incluye V₁, R₁, R₂):
V₁ - (I₁ * R₁) - (I₂ * R₂) = 0

* Bucle Derecho (que incluye V₂, R₂, R₃):
-V₂ - (I₃ * R₃) + (I₂ * R₂) = 0 (asumiendo que I₂ fluye en dirección opuesta a I₃ en R₂)

3. Aplicación de KCL:
* Nodo Superior (punto de unión de R₁, R₂, R₃):
I₁ - I₂ - I₃ = 0 (asumiendo que I₁ entra al nodo, e I₂ e I₃ salen)

4. Resolución de Ecuaciones:
Ahora se tiene un sistema de tres ecuaciones con tres incógnitas (I₁, I₂, I₃). Por ejemplo, si los valores de V y R fueran conocidos, se resolvería el sistema para encontrar las corrientes. Por ejemplo, si V₁=10V, V₂=5V, R₁=2Ω, R₂=3Ω, R₃=1Ω, el sistema sería:
10 - 2I₁ - 3I₂ = 0
-5 - 1I₃ + 3I₂ = 0
I₁ - I₂ - I₃ = 0

Al resolver este sistema (por ejemplo, sustituyendo I₁ = I₂ + I₃ de la KCL en la primera ecuación, y luego resolviendo el sistema de 2x2 resultante), se obtendrán los valores numéricos para I₁, I₂ e I₃.

Comparación de Métodos para el Análisis de Corriente

Ambos métodos son herramientas poderosas para el análisis de circuitos, pero su aplicación óptima depende de la complejidad y la configuración del circuito:

• Divisores de Corriente: Son ideales para circuitos puramente paralelos. Permiten un cálculo rápido y directo de las corrientes de rama una vez que se conoce la corriente total o el voltaje de la fuente. Son especialmente eficientes para escenarios con dos o tres resistores en paralelo y se simplifican aún más con el uso de la conductancia.
• Método de Corriente de Rama: Es más general y robusto. Se utiliza para circuitos más complejos que no se pueden reducir fácilmente a combinaciones serie-paralelo. Requiere un enfoque más sistemático de establecimiento y resolución de sistemas de ecuaciones, lo que puede ser más laborioso pero es indispensable para el análisis de redes intrincadas.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre un divisor de corriente y un divisor de voltaje?
La diferencia fundamental radica en el tipo de circuito y lo que se divide. Un divisor de corriente se aplica a circuitos paralelos, donde el voltaje es común en todas las ramas, pero la corriente de la fuente se divide entre ellas. Un divisor de voltaje, por otro lado, se aplica a circuitos en serie, donde la corriente es la misma en todos los componentes, pero el voltaje de la fuente se divide entre los resistores en proporción a sus valores.

¿Por qué se usa la resistencia 'opuesta' en la fórmula del divisor de corriente para dos resistores?
Se utiliza la resistencia opuesta porque la corriente en una rama es inversamente proporcional a la resistencia de esa rama. Si la resistencia de una rama es alta, la corriente que fluye por ella será baja, y viceversa. Al multiplicar por la resistencia opuesta y dividir por la suma total de las resistencias, la fórmula asegura que la corriente se distribuya de manera proporcional inversa a la resistencia de cada rama, reflejando que la corriente 'prefiere' el camino de menor resistencia.

¿Qué sucede si una rama en un divisor de corriente tiene un cortocircuito o un circuito abierto?
Si una rama tiene un cortocircuito (resistencia cercana a cero), casi toda la corriente de la fuente se desviará a través de esa rama, y las corrientes en las otras ramas serán insignificantes. Esto puede dañar la fuente o el cableado si la corriente excede los límites seguros. Si una rama tiene un circuito abierto (resistencia infinita), no fluirá corriente a través de esa rama, y la corriente se redistribuirá entre las ramas restantes, como si esa rama no existiera.

¿Por qué el uso de la conductancia simplifica los cálculos en circuitos paralelos?
La conductancia (G = 1/R) simplifica los cálculos en paralelo porque, a diferencia de la resistencia, la conductancia total de elementos en paralelo es simplemente la suma de las conductancias individuales (G_T = G₁ + G₂ + ...). Esto evita la necesidad de sumar inversas y luego invertir el resultado, lo que agiliza el proceso, especialmente en circuitos con muchas ramas paralelas.

¿Es el método de corriente de rama el único para analizar circuitos complejos?
No, el método de corriente de rama es uno de varios métodos para analizar circuitos complejos. Otros métodos comunes incluyen el análisis nodal (que se enfoca en los voltajes en los nodos) y el análisis de mallas (que utiliza corrientes de bucle imaginarias). Cada método tiene sus propias ventajas y puede ser más conveniente dependiendo de la estructura específica del circuito y el número de nodos o bucles.

Conclusión

Dominar los métodos para encontrar la corriente en cada rama de un circuito es una habilidad indispensable en el ámbito de la electrónica. Ya sea que estemos lidiando con la simplicidad de un divisor de corriente en un circuito paralelo o la complejidad de una red que requiere el método de corriente de rama, la aplicación de la Ley de Ohm y las leyes de Kirchhoff nos proporciona las herramientas necesarias para desentrañar el comportamiento de la electricidad. Comprender estas técnicas no solo nos permite calcular valores con precisión, sino que también fomenta una intuición profunda sobre cómo la energía se distribuye y se utiliza, sentando las bases para el diseño, la optimización y la resolución de problemas en cualquier sistema eléctrico o electrónico.
