Comprender la capacidad de un motor para mover o levantar una carga es fundamental para cualquier diseño de ingeniería o aplicación industrial. No se trata solo de conocer la potencia nominal en caballos de fuerza (HP) o kilovatios (kW), sino de entender cómo esa potencia se traduce en fuerza útil y cómo el motor interactúa con la carga a la que está sometido. Un cálculo preciso de la carga y el peso que puede levantar un motor no solo garantiza la seguridad y la eficiencia de la operación, sino que también prolonga la vida útil del equipo y optimiza el consumo energético.
En este artículo, desglosaremos los conceptos clave que rigen la interacción entre un motor y su carga, exploraremos los métodos para calcular esta carga y, lo más importante, abordaremos la pregunta recurrente sobre cuánta fuerza o peso puede realmente levantar un motor. Prepárese para sumergirse en el fascinante mundo de la mecánica y la electricidad aplicada, donde la teoría se encuentra con la práctica para ofrecer soluciones robustas y eficientes.
¿Qué es la Carga de un Motor y Por Qué es Crucial?
Cuando hablamos de la carga de un motor, nos referimos a la relación entre la carga mecánica a la que está trabajando el motor en un momento dado y su carga nominal. La carga nominal es la carga mecánica máxima que el motor puede suministrar de forma continua mientras consume su potencia nominal. Expresamos esta relación como un porcentaje, lo que nos da una idea clara de cuán exigido está el motor.
La fórmula para calcular la carga porcentual es sencilla:
Carga (%) = (Carga en condiciones de trabajo / Carga nominal) x 100
Entender la carga de un motor es vital por varias razones. La eficiencia o rendimiento de un motor es óptima cuando opera dentro de un rango de carga específico. Generalmente, un motor eléctrico trabaja de manera más eficiente cuando su carga se encuentra entre el 50% y el 100% de su capacidad nominal. Operar un motor por debajo del 50% de su carga nominal no solo reduce drásticamente su eficiencia, lo que se traduce en un mayor consumo de energía para el mismo trabajo, sino que también disminuye considerablemente el factor de potencia. Un bajo factor de potencia puede incurrir en penalizaciones por parte de las compañías eléctricas y, en general, indica un uso ineficiente de la energía eléctrica. Por lo tanto, dimensionar correctamente un motor para su aplicación es tan importante como entender cómo calcular su carga.
Métodos Precisos para Calcular la Carga de un Motor
Existen varias formas de determinar la carga a la que está operando un motor, cada una con sus ventajas y requisitos específicos. Elegir el método adecuado dependerá de la disponibilidad de herramientas de medición y la precisión requerida.
1. Método de la Potencia Absorbida
Este es considerado el método más exacto para determinar la carga de un motor. Consiste en calcular la carga como el cociente entre la potencia eléctrica que el motor absorbe en sus condiciones de funcionamiento actuales y su potencia nominal. Para aplicar este método, es fundamental conocer el factor de potencia del motor en las condiciones de operación. La potencia absorbida se puede medir con un analizador de potencia o calculando a partir de la tensión, la corriente y el factor de potencia (P = V * I * cos(phi) para monofásicos o P = sqrt(3) * V * I * cos(phi) para trifásicos).
2. Método de las Corrientes de Línea
Más sencillo de implementar que el método de la potencia, este enfoque calcula la carga como el cociente entre la intensidad de corriente que el motor absorbe en sus condiciones de funcionamiento y la intensidad de corriente que consume a su potencia nominal (o plena carga). Aunque es más fácil de medir (solo requiere un amperímetro), este método puede ser menos preciso que el de la potencia absorbida, ya que la corriente no siempre es directamente proporcional a la carga, especialmente en cargas muy bajas o durante el arranque.
3. Método del Deslizamiento
Este método se basa en la suposición de que el deslizamiento de un motor de inducción es aproximadamente proporcional a su carga. El deslizamiento es la diferencia entre la velocidad síncrona del campo magnético giratorio (determinada por la frecuencia de la red y el número de polos del motor) y la velocidad real del rotor. Se calcula la carga como el cociente entre el deslizamiento en las condiciones de funcionamiento y el deslizamiento nominal (a plena carga). Para utilizar este método, es imprescindible medir las revoluciones del motor con un tacómetro y conocer las revoluciones nominales y síncronas del motor. Es un método útil para estimar la carga en el campo, pero su precisión depende de la linealidad de la relación entre deslizamiento y carga.
| Método | Descripción | Precisión | Herramientas Necesarias |
|---|---|---|---|
| Potencia Absorbida | Cociente entre potencia absorbida y nominal. | Alta | Analizador de potencia, datos de factor de potencia. |
| Corrientes de Línea | Cociente entre corriente absorbida y nominal. | Media | Amperímetro. |
| Deslizamiento | Cociente entre deslizamiento actual y nominal. | Media | Tacómetro, datos de RPM nominales y síncronas. |
Tipos de Cargas Mecánicas en Aplicaciones de Motores
Las aplicaciones de un motor se pueden clasificar en tres grandes grupos según la naturaleza de la carga mecánica que deben mover o el trabajo que realizan. Comprender el tipo de carga es crucial para la selección y el control adecuados del motor.
1. Par Variable
En este tipo de carga, el par motor requerido aumenta a medida que aumenta la velocidad. Son cargas típicamente asociadas con ventiladores, bombas centrífugas, sopladores y compresores dinámicos. Una característica distintiva de estas cargas es que el par es aproximadamente proporcional al cuadrado de la velocidad (T ~ v²), mientras que la potencia es proporcional al cubo de la velocidad (P ~ v³). Esto significa que si duplicamos la velocidad de un ventilador, el par necesario se multiplicará por cuatro y la potencia requerida se multiplicará por ocho. Esta relación exponencial hace que sean muy sensibles a los cambios de velocidad y que requieran un control preciso, a menudo mediante variadores de frecuencia.
2. Par Constante
Para este tipo de carga, el par requerido se mantiene relativamente constante independientemente de la velocidad de operación. Ejemplos comunes incluyen bandas transportadoras, extrusoras, mezcladoras, elevadores y máquinas de desplazamiento positivo. En estos casos, la potencia es directamente proporcional a la velocidad (P ~ v). Es decir, si se requiere el doble de velocidad, se necesitará el doble de potencia, manteniendo el mismo par.
3. Potencia Constante
En las cargas de potencia constante, el producto del par por la velocidad se mantiene, como su nombre lo indica, constante. Esto implica que, al aumentar la velocidad, el par disminuye, y al disminuir la velocidad, el par aumenta. Un ejemplo clásico son las máquinas enrolladoras/desenrolladoras (donde el diámetro del carrete cambia a medida que se enrolla o desenrolla el material) o ciertas máquinas-herramienta como los tornos, donde a bajas velocidades se necesita un par elevado para el corte pesado, y a altas velocidades el par puede disminuir. El motor debe ser capaz de entregar el par necesario en el rango de velocidad requerido para mantener la potencia constante.
| Tipo de Carga | Relación Par-Velocidad | Relación Potencia-Velocidad | Ejemplos Comunes |
|---|---|---|---|
| Par Variable | Par ∝ Velocidad² | Potencia ∝ Velocidad³ | Bombas centrífugas, ventiladores, sopladores. |
| Par Constante | Par constante | Potencia ∝ Velocidad | Bandas transportadoras, mezcladoras, extrusoras. |
| Potencia Constante | Par ∝ 1/Velocidad | Potencia constante | Máquinas enrolladoras, tornos, fresadoras. |
Desentrañando el Misterio: ¿Cuánto Peso Puede Levantar un Motor?
Esta es una de las preguntas más frecuentes y, a menudo, malentendidas. La respuesta no es tan simple como decir "un motor de X HP levanta Y kilos", porque la capacidad de levantamiento no depende directamente de la potencia (HP), sino del par motor y, crucialmente, del sistema mecánico al que está acoplado el motor (engranajes, poleas, palancas, etc.).
La Clave: El Par Motor (Torque)
La potencia (HP o kW) es la tasa a la que se realiza el trabajo. El par (torque), por otro lado, es la fuerza de rotación que el motor puede ejercer. Para levantar un peso, necesitamos una fuerza. La relación entre el par, la fuerza y la distancia (radio de una polea o engranaje) es fundamental:
Par (T) = Fuerza (F) x Radio (r)
Por lo tanto, la Fuerza (Peso) que puede levantar un motor a través de un sistema de polea o tambor es:
Fuerza (F) = Par (T) / Radio (r)
Esto significa que, para un mismo par motor, cuanto menor sea el radio de la polea o el tambor alrededor del cual se enrolla la cuerda, mayor será la fuerza que se puede levantar. Aquí es donde entra en juego la "ventaja mecánica" proporcionada por engranajes o sistemas de poleas. Un motor con un par relativamente bajo puede levantar un peso considerable si se utiliza un sistema de engranajes que multiplique el par (a expensas de la velocidad, ya que la potencia se mantiene).
Ejemplo Práctico con un Motor de 2 HP
Consideremos los datos de un motor monofásico SIEMENS de 2 HP, 1800 RPM, que proporciona la siguiente información de par:
- Par a plena carga: 6.125 Lb-Ft
- Par de arranque: 13.04 Lb-Ft
Para aplicaciones de levantamiento, el par de arranque es a menudo el valor más crítico, ya que es la fuerza necesaria para iniciar el movimiento desde el reposo. Usemos el par de arranque de 13.04 Lb-Ft (libras-pie).
Supongamos que este motor está acoplado a un tambor de levantamiento con un radio de 1 pie (aproximadamente 30.48 cm).
Fuerza (Peso) = Par / Radio = 13.04 Lb-Ft / 1 Ft = 13.04 Libras fuerza.
Si el tambor tuviera un radio más pequeño, por ejemplo, 0.5 pies (aproximadamente 15.24 cm):
Fuerza (Peso) = 13.04 Lb-Ft / 0.5 Ft = 26.08 Libras fuerza.
Para convertir estas libras a kilogramos, recordamos que 1 libra ≈ 0.453592 kg:
- 13.04 Libras ≈ 5.91 kg
- 26.08 Libras ≈ 11.83 kg

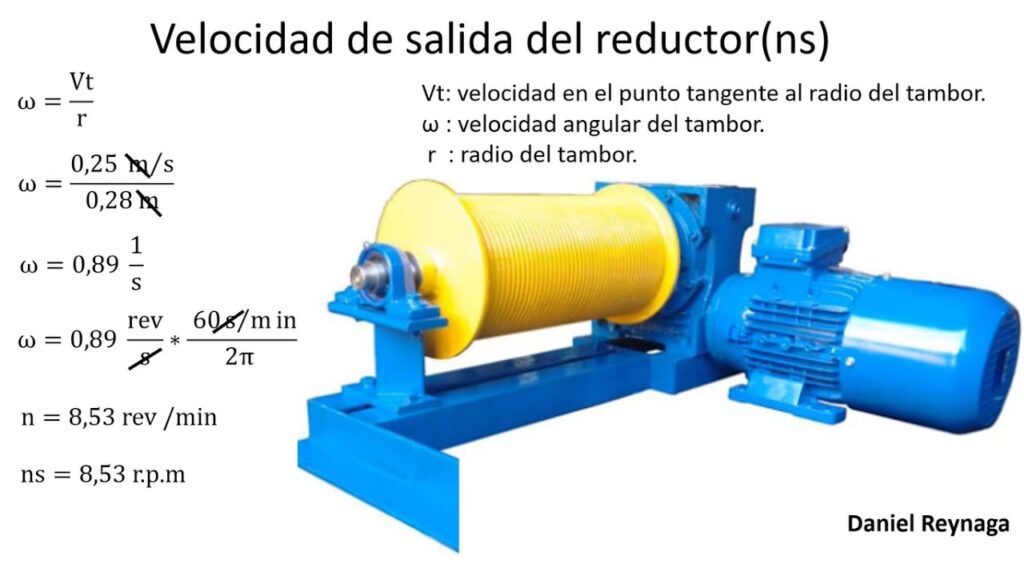

Como puede ver, la cantidad de peso que puede levantar el motor depende directamente del radio del tambor o la polea. Si se utilizan reductores de velocidad (cajas de engranajes), el par en el eje de salida del reductor será mucho mayor que el par del motor, lo que permitirá levantar pesos significativamente mayores, aunque a una velocidad mucho menor. Por lo tanto, la respuesta a "¿cuántos kilos puede levantar un motor?" siempre debe ir acompañada de la especificación del sistema mecánico acoplado.
Preguntas Frecuentes (FAQ)
¿Cómo puedo calcular el peso que puede levantar un motor?
Para calcular el peso que puede levantar un motor, debe conocer el par (torque) que produce el motor (generalmente el par de arranque o el par a plena carga, dependiendo de la aplicación) y el radio del tambor o polea sobre el que se enrollará el cable o la cadena. La fórmula es: Peso (Fuerza) = Par / Radio. Es crucial considerar cualquier sistema de engranajes o reductores de velocidad, ya que estos multiplicarán el par del motor en el punto de levantamiento, permitiendo mover cargas mucho más pesadas a expensas de la velocidad.
¿Cómo calcular la carga de un motor?
La carga de un motor se calcula como la relación porcentual entre la carga mecánica actual a la que está trabajando y su carga mecánica nominal (a plena potencia). Los métodos principales incluyen: 1) el Método de la Potencia Absorbida (el más preciso, requiere conocer potencia actual y nominal, y factor de potencia); 2) el Método de las Corrientes de Línea (más simple, usa la relación entre corrientes actual y nominal); y 3) el Método del Deslizamiento (se basa en la diferencia entre la velocidad síncrona y la velocidad real del rotor, asumiendo proporcionalidad con la carga).
¿Cuántos kilos puede levantar un motor de 1 HP?
Un motor de 1 HP (caballos de fuerza) no tiene una capacidad de levantamiento de kilos fija. 1 HP es una unidad de potencia (aproximadamente 746 vatios), que describe la tasa de trabajo. La capacidad de levantamiento en kilogramos depende del par (torque) que el motor puede generar y, fundamentalmente, del diseño del sistema mecánico acoplado (como el radio de la polea de levantamiento o la relación de los engranajes de un reductor). Un motor de 1 HP con un reductor de engranajes adecuado y una polea pequeña puede levantar cientos de kilogramos, pero lo hará muy lentamente. Sin el sistema mecánico, el HP por sí solo no indica un peso de levantamiento directo.
¿Cuánto peso levanta un motor de 2 HP?
Similar al motor de 1 HP, la capacidad de levantamiento en kilogramos de un motor de 2 HP depende de su par motor y del sistema mecánico acoplado. Si tomamos el ejemplo del motor Siemens de 2 HP con un par de arranque de 13.04 Lb-Ft, y lo acoplamos a un tambor con un radio de 0.5 pies (aproximadamente 15.24 cm), este motor podría levantar alrededor de 26.08 Libras, lo que equivale a aproximadamente 11.83 kilogramos. Si se utiliza un reductor de velocidad con una relación de 10:1, el par se multiplicaría por 10 (ignorando pérdidas), y el motor podría levantar aproximadamente 118.3 kg, pero a una décima parte de la velocidad. La clave está en el par disponible y cómo se transforma mecánicamente.
¿Qué es la eficiencia nominal de un motor?
La eficiencia nominal de un motor es el porcentaje de la potencia eléctrica que el motor convierte en potencia mecánica útil a su carga nominal. Por ejemplo, si un motor tiene una eficiencia nominal del 75.5% (como el motor Siemens de 2 HP mencionado), significa que el 75.5% de la energía eléctrica que consume se transforma en movimiento y trabajo útil, mientras que el 24.5% restante se pierde principalmente en forma de calor debido a las resistencias eléctricas, fricción y otras pérdidas internas. Una alta eficiencia es deseable para reducir el consumo de energía y los costos operativos.
¿Por qué disminuye la eficiencia con cargas bajas?
La eficiencia de un motor disminuye con cargas bajas porque las pérdidas internas del motor (pérdidas por fricción, pérdidas en el núcleo magnético, pérdidas de cobre) son relativamente constantes, independientemente de la carga. Cuando el motor opera a una carga baja, la potencia útil de salida es pequeña, pero las pérdidas fijas siguen siendo significativas en proporción a esa pequeña salida. Esto hace que el porcentaje de energía que se convierte en calor y no en trabajo útil aumente drásticamente, reduciendo la eficiencia general del motor.
Conclusión
Calcular la carga y la capacidad de levantamiento de un motor va mucho más allá de simplemente conocer su potencia en HP. Implica una comprensión profunda del par motor, las relaciones entre fuerza, distancia y velocidad, y la interacción crítica con el sistema mecánico al que está acoplado. Hemos explorado cómo la carga afecta la eficiencia y el factor de potencia del motor, y hemos detallado los métodos para su cálculo preciso, desde la potencia absorbida hasta el deslizamiento. Además, hemos desmitificado la relación entre la potencia del motor y el peso que puede levantar, enfatizando que el par y la ventaja mecánica son los verdaderos determinantes. Al dominar estos conceptos, no solo podrá seleccionar y operar sus motores de manera más eficiente y segura, sino que también optimizará el rendimiento de sus sistemas mecánicos, asegurando una mayor durabilidad y un menor costo operativo.
