Calculando la Altura y Capacidad de una Presa

La gestión eficiente de los recursos hídricos es un pilar fundamental para la sostenibilidad agrícola, la provisión de agua potable y la generación de energía. En el corazón de esta gestión se encuentran las presas, estructuras imponentes diseñadas para almacenar grandes volúmenes de agua. Sin embargo, para que una presa cumpla su función de manera óptima y segura, es crucial conocer sus dimensiones con precisión. No se trata solo de construirla, sino de entender cómo medir y calcular su capacidad real y su altura, factores determinantes para su diseño, mantenimiento y para la planificación del uso del agua. Este artículo te guiará a través de los métodos y fórmulas esenciales para calcular la altura y las diferentes capacidades de almacenamiento de una presa, proporcionándote el conocimiento necesario para una gestión hídrica informada.

La Altura de la Presa: Un Pilar Fundamental del Diseño

La altura de la presa es una de las dimensiones más críticas, ya que influye directamente en la presión que el agua ejerce sobre la estructura, la cantidad de agua que puede almacenar y la energía potencial disponible en el caso de presas hidroeléctricas. Determinar esta medida con precisión es vital para la seguridad y la funcionalidad del embalse. Para calcular la altura (H) de la presa, especialmente en el contexto de la cara de aguas abajo, se utiliza una fórmula que relaciona la longitud de esta cara con el ángulo de su pendiente.

La fórmula para calcular la altura es la siguiente:

H = coseno (a°) x longitud de la cara de aguas abajo

Desglose de la Fórmula:

• H: Representa la altura vertical de la presa, que es lo que deseamos calcular.
• coseno (a°): Aquí, 'a°' se refiere al ángulo de la pendiente de la cara de aguas abajo de la presa. Este ángulo es fundamental, ya que las presas rara vez son muros verticales puros; suelen tener una inclinación para distribuir mejor la carga y garantizar la estabilidad. El coseno de este ángulo nos ayuda a proyectar la longitud inclinada a una altura vertical.
• longitud de la cara de aguas abajo: Esta es la medida de la superficie inclinada de la presa, desde su base hasta su coronación, en el lado opuesto al embalse.

Para aplicar esta fórmula, necesitarás un inclinómetro o herramientas topográficas para medir el ángulo de la pendiente, así como una cinta métrica o equipo de medición láser para determinar la longitud de la cara de aguas abajo. Es importante realizar estas mediciones con la mayor precisión posible, ya que cualquier error puede tener implicaciones significativas en la estimación de la capacidad y la seguridad de la estructura.

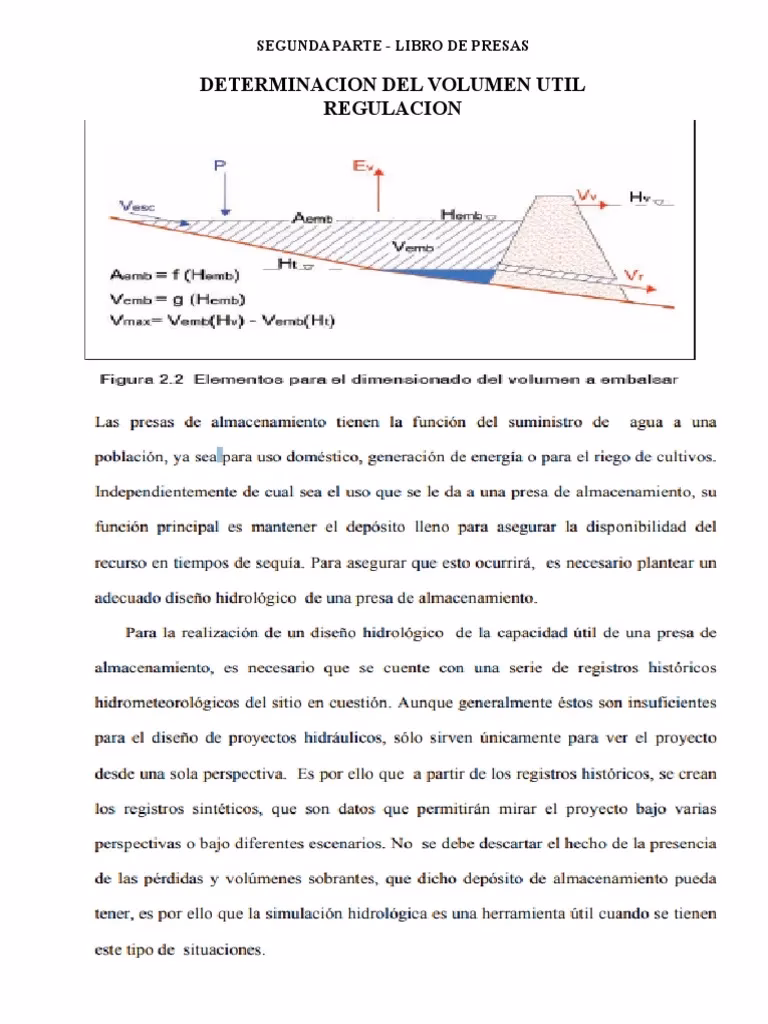

Midiendo las Dimensiones Clave para la Capacidad del Embalse

Más allá de la altura, la capacidad de almacenamiento de una presa es el dato más buscado por quienes gestionan recursos hídricos. Esta capacidad se deriva de varias mediciones fundamentales: el área superficial, la profundidad máxima y, en algunos casos, el volumen de excavaciones adicionales. Comprender cómo medir y calcular estas variables es esencial para estimar el volumen de almacenamiento de agua disponible.

1. Área Superficial

El área superficial de una presa se refiere a la extensión de la superficie del agua cuando el embalse está lleno. Para presas con formas regulares, el cálculo es directo:

Para presas cuadradas o rectangulares:

Área Superficial = Longitud × Ancho

Ejemplo: Si una presa tiene una longitud de 50 metros y un ancho de 30 metros, su área superficial será de 30 m × 50 m = 1500 m².

Es importante señalar que, aunque muchas presas comienzan con una forma geométrica clara, con el tiempo pueden parecer más redondeadas debido a la erosión o al diseño original. Si la presa no es perfectamente cuadrada o rectangular, es aconsejable redondear las mediciones para aproximar su forma. En estos casos, se recomienda "errar por el lado conservador", es decir, estimar un área ligeramente menor si hay dudas, para no sobreestimar la capacidad. Presas con formas más irregulares, como las presas tipo "nido de pavo" o las presas de cárcava, pueden requerir métodos de aproximación más sofisticados o la división del área en secciones más pequeñas para un cálculo más preciso.

2. Volumen Total de Almacenamiento

Una vez que se tiene el área superficial y la profundidad, el volumen de agua que una presa puede almacenar se puede determinar. La fórmula general para el volumen de una presa considera la forma de sus taludes (lados inclinados), que reducen el volumen real en comparación con un cubo perfecto.

Fórmula general para el volumen:

Volumen (m³) = Área Superficial (m²) × Profundidad Máxima (m) × 0.4

El factor de 0.4 es un coeficiente de corrección que se utiliza para tener en cuenta la pendiente de los taludes de la presa. Este factor asume una forma trapezoidal o similar en la sección transversal de la presa, que es común en muchos diseños de presas de tierra. Sin este factor, se estaría calculando el volumen de un bloque rectangular, lo cual sobreestimaría significativamente la capacidad real.

Ejemplo de cálculo de volumen:

Si el área superficial de la presa es de 1500 m² y la profundidad máxima es de 5 metros:

Volumen = 1500 m² × 5 m × 0.4 = 3000 m³

Para expresar la capacidad de la presa en megalitros (ML), una unidad de medida común para grandes volúmenes de agua, se divide el volumen en metros cúbicos por 1000:

Capacidad en ML = Volumen (m³) / 1000

Ejemplo de conversión a megalitros:

Si el volumen calculado es de 3000 m³:

Capacidad = 3000 m³ / 1000 = 3 ML

3. Volumen de Presas de Cárcava (Gully Dams)

Las presas de cárcava, a menudo construidas en cursos de agua naturales o depresiones, presentan desafíos únicos para la medición de su capacidad debido a sus formas irregulares. Para estimar la capacidad de estos almacenamientos más pequeños, se utiliza una fórmula específica que incorpora un factor de corrección diferente:

Fórmula para presas de cárcava:

Volumen = (ancho × profundidad máxima × longitud) / 5

En esta fórmula, el factor 5 es un coeficiente de corrección que ayuda a ajustar el cálculo a la forma irregular y a menudo más alargada y estrecha de una presa de cárcava.

Consideraciones al Medir Presas de Cárcava:

• Ancho y Profundidad: Estas mediciones deben tomarse en el sitio del terraplén o en el punto más profundo de la presa.
• Longitud: Se refiere a la distancia a la que el agua se acumulará o "remansará" aguas arriba de la presa. Esto puede ser un desafío de medir con precisión y a menudo requiere una estimación cuidadosa.
• Volumen de Excavación: Si se realizaron excavaciones adicionales debajo del nivel del agua para aumentar la capacidad, este volumen debe sumarse al cálculo total.
• Aproximación para Profundidad: Si el volumen de excavación no se conoce, la profundidad del agua en el punto más profundo puede usarse como una aproximación para la profundidad en la fórmula.

Ejemplo de cálculo de volumen para una presa de cárcava:

Supongamos los siguientes datos:

• Altura del nivel del agua en el banco = 2 m
• Longitud de remanso = 20 m
• Ancho en el terraplén = 10 m
• Volumen de excavación conocido = 100 m³

Aplicando la fórmula y sumando la excavación:

Volumen = (2 m × 20 m × 10 m + 100 m³) / 5

Volumen = (400 m³ + 100 m³) / 5

Volumen = 500 m³ / 5 = 100 m³

4. Medición de la Profundidad

La profundidad es un componente crítico para cualquier cálculo de volumen. Para obtener una medición precisa, se recomienda tomar varias lecturas en diferentes puntos de la presa y calcular un promedio. Esto ayuda a compensar las irregularidades en el lecho del embalse. Existen herramientas prácticas, a menudo caseras o de bajo costo, que se pueden utilizar para medir la profundidad de una presa de manera efectiva. Algunas de estas herramientas pueden incluir un peso atado a una cuerda o un poste graduado, permitiendo que el usuario lo baje hasta el fondo y lea la profundidad. Para presas más grandes, se pueden emplear ecosondas o equipos topográficos más avanzados.

Tabla Comparativa de Fórmulas de Volumen de Presas

Para facilitar la comprensión y aplicación, presentamos una tabla comparativa de las fórmulas de volumen discutidas:

Herramientas y Estrategias para una Medición Precisa

La precisión en las mediciones es clave para obtener cálculos de altura y volumen fiables. Aunque las fórmulas son directas, la calidad de los datos de entrada es lo que realmente determinará la utilidad de los resultados. Aquí algunas consideraciones:

• Múltiples Mediciones: Siempre que sea posible, realice varias mediciones de cada dimensión (longitud, ancho, profundidad, ángulo) y utilice el promedio. Esto ayuda a mitigar errores aleatorios y proporciona una representación más precisa de la realidad.
• Herramientas Adecuadas: Para la longitud y el ancho, una cinta métrica larga o un telémetro láser son útiles. Para la profundidad, una cuerda con un peso y marcas de metro, o un poste graduado, pueden ser efectivos. Para el ángulo de la pendiente, un inclinómetro digital o analógico es indispensable.
• Seguridad: Al medir, siempre priorice la seguridad. Trabaje con al menos una persona más y use equipo de seguridad adecuado, especialmente cerca del agua o en terrenos irregulares.
• Condiciones del Agua: La medición de la profundidad es más precisa cuando el nivel del agua es estable. Si el agua está en movimiento o hay mucha vegetación sumergida, esto puede afectar la lectura.
• Documentación: Mantenga un registro detallado de todas sus mediciones y los cálculos resultantes. Esto será invaluable para el monitoreo a largo plazo y la planificación futura.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante calcular la altura y el volumen de una presa?

Es crucial por varias razones. Primero, para la seguridad estructural: la altura y el volumen influyen directamente en la presión del agua sobre la presa, lo que es vital para su diseño y estabilidad. Segundo, para la gestión de recursos hídricos: conocer la capacidad permite planificar el suministro de agua para agricultura, consumo humano o industria, especialmente en períodos de sequía o exceso de lluvias. Tercero, para la evaluación del rendimiento: permite monitorear la eficiencia de la presa y detectar posibles pérdidas por evaporación o filtración. Finalmente, para la planificación de infraestructura: ayuda a determinar la necesidad de ampliaciones o nuevas construcciones.

¿Qué representa el factor de 0.4 y 5 en las fórmulas de volumen?

Estos factores son coeficientes de corrección que se utilizan para aproximar el volumen real de agua almacenada, ya que las presas rara vez son recipientes con lados perfectamente verticales. El factor 0.4, utilizado en la fórmula general, compensa la forma trapezoidal o inclinada de los taludes internos de la mayoría de las presas, reduciendo el volumen de un bloque rectangular ideal a una estimación más realista. Por otro lado, el factor 5, utilizado específicamente para presas de cárcava, es una corrección para su forma irregular y a menudo más alargada y estrecha, que difiere significativamente de una estructura de presa más convencional. Ambos factores ayudan a obtener una estimación de volumen más precisa al considerar la geometría real del embalse.

¿Cómo puedo medir la profundidad de una presa de forma precisa si no tengo equipos especializados?

Aunque los equipos especializados ofrecen la mayor precisión, se pueden obtener buenas estimaciones con herramientas sencillas. Una forma común es usar una cuerda resistente con un peso en un extremo (como una piedra o un objeto metálico pesado) y marcas de medición a intervalos regulares (cada metro o medio metro). Baje el peso hasta que toque el fondo de la presa y lea la longitud de la cuerda mojada. Repita esta medición en varios puntos de la presa (cerca de la pared, en el centro, cerca de la entrada de agua) y calcule un promedio para obtener una profundidad más representativa. También puede usar un poste largo graduado si la profundidad no es excesiva.

¿Qué debo hacer si mi presa no es perfectamente cuadrada o rectangular?

Si la forma de su presa no es perfectamente geométrica, aún puede estimar su área superficial y volumen. La clave es aproximar la forma a la figura geométrica más cercana (por ejemplo, un rectángulo o una combinación de rectángulos y triángulos). Mida las longitudes y anchos promedio. Es recomendable "errar por el lado conservador", lo que significa que si tiene dudas entre dos mediciones, elija la que resulte en una capacidad ligeramente menor para evitar sobreestimar su disponibilidad de agua. Para formas muy irregulares, puede ser necesario dividir la superficie del agua en secciones más pequeñas y calcular el área de cada sección por separado antes de sumarlas.

Conclusión

Calcular la altura y el volumen de una presa es una tarea fundamental que va más allá de la simple curiosidad; es una práctica esencial para la gestión responsable del agua y la seguridad de las infraestructuras hídricas. Las fórmulas y métodos que hemos explorado, desde la determinación de la altura de la cara de aguas abajo hasta el cálculo del volumen de almacenamiento en diferentes tipos de presas, proporcionan las herramientas necesarias para comprender y optimizar estos valiosos recursos. Al aplicar estas técnicas con diligencia y precisión, ya sea un agricultor, un ingeniero o un gestor de recursos naturales, podrá tomar decisiones informadas que contribuyan a la sostenibilidad y eficiencia del uso del agua en su entorno.
