El estudio del electromagnetismo nos invita a explorar cómo las cargas eléctricas interactúan y cómo sus campos se distribuyen en el espacio. Uno de los conceptos fundamentales en este viaje es el Flujo Eléctrico, una medida de cuántas líneas de campo eléctrico atraviesan una superficie determinada. Comprenderlo es crucial para analizar el comportamiento de los campos eléctricos en diversas configuraciones. Cuando se trata de objetos con simetría, como los cilindros, las herramientas matemáticas se vuelven particularmente elegantes y simplificadoras. En este artículo, profundizaremos en cómo calcular el flujo eléctrico a través de un cilindro utilizando la potente Ley de Gauss y exploraremos la versatilidad de la integración en Coordenadas Cilíndricas, una técnica indispensable en la física y la ingeniería.
Desde la distribución de cargas en cables hasta la propagación de ondas electromagnéticas, los cilindros aparecen en innumerables escenarios. Dominar el cálculo de su flujo eléctrico y la integración en este sistema de coordenadas no solo te proporcionará una comprensión más profunda de los principios fundamentales, sino que también te equipará con habilidades prácticas para resolver problemas complejos. Acompáñanos en este recorrido para desentrañar los misterios del flujo eléctrico y las integrales en el fascinante mundo de los cilindros.
Entendiendo el Flujo Eléctrico y la Ley de Gauss
Para abordar el cálculo del flujo eléctrico a través de un cilindro, primero debemos sentar las bases conceptuales. El flujo eléctrico (ΦE) es una magnitud escalar que representa la cantidad neta de líneas de campo eléctrico que atraviesan una superficie. Imagina el campo eléctrico como un fluido que fluye: el flujo sería la cantidad de ese fluido que pasa a través de un área específica. Matemáticamente, se define como el producto escalar del campo eléctrico (E) y el vector de área (dA), integrado sobre la superficie. Si la superficie es cerrada, la integral es una integral de superficie cerrada.
Aquí es donde entra en juego la Ley de Gauss, una de las cuatro ecuaciones fundamentales del electromagnetismo, junto con las leyes de Faraday, Ampère y la ley de conservación de la carga. La Ley de Gauss establece una relación profunda entre el flujo eléctrico neto a través de cualquier superficie cerrada y la carga eléctrica total encerrada dentro de esa superficie. Su formulación es:
ΦE = ∫ E · dA = Qencl / ε₀
Donde:
- ΦE es el flujo eléctrico.
- ∫ E · dA es la integral de superficie cerrada del campo eléctrico E sobre el vector de área dA.
- Qencl es la carga eléctrica total encerrada por la superficie gaussiana.
- ε₀ (épsilon sub cero) es la permitividad del vacío, una constante fundamental que mide la capacidad del vacío para permitir los campos eléctricos. Su valor es aproximadamente 8.854 × 10⁻¹² C²/(N·m²).
La clave para aplicar la Ley de Gauss de manera efectiva radica en la elección de una Superficie Gaussiana. Esta superficie es una superficie imaginaria, cerrada, que se elige estratégicamente para aprovechar la simetría del problema. Al elegir una superficie gaussiana adecuada, la integral de superficie se simplifica drásticamente, permitiéndonos calcular el campo eléctrico o el flujo con relativa facilidad.
Cálculo del Flujo Eléctrico a Través de un Cilindro
Consideremos ahora el problema específico de calcular el flujo eléctrico a través de un cilindro. La simplicidad del cálculo dependerá de la distribución de carga que genere el campo eléctrico y de cómo el cilindro se orienta con respecto a dicho campo. El caso más común y didáctico para aplicar la Ley de Gauss es cuando el campo eléctrico tiene simetría cilíndrica, como el generado por una línea de carga infinita.
Imaginemos un cilindro de longitud 'l' y radio 'R' que encierra una línea de carga infinita con una Densidad de Carga Lineal constante λ (carga por unidad de longitud). Debido a la simetría de la línea de carga, el campo eléctrico E será radial, apuntando hacia afuera si la carga es positiva, y su magnitud solo dependerá de la distancia 'r' a la línea de carga. Además, las líneas de campo eléctrico serán perpendiculares a la superficie lateral del cilindro y paralelas a las tapas.
Para calcular el flujo total a través de la superficie cerrada del cilindro, debemos considerar tres partes de la superficie:
- La superficie lateral del cilindro: Aquí, el vector de área dA es perpendicular a la superficie y, por simetría, paralelo al campo eléctrico E en cada punto (si la carga está en el eje del cilindro). Por lo tanto, E · dA = E dA. Además, la magnitud de E es constante en toda la superficie lateral si el cilindro es una superficie gaussiana concéntrica con la línea de carga. El área de esta superficie es 2πRl.
- Las dos tapas (superior e inferior): En estas superficies, el vector de área dA es perpendicular a la tapa, mientras que el campo eléctrico E es radial (paralelo a la superficie de la tapa). Esto significa que E · dA = 0 en las tapas, ya que el campo eléctrico no atraviesa estas superficies.
Aplicando la Ley de Gauss:
ΦE_total = ΦE_lateral + ΦE_tapa_superior + ΦE_tapa_inferior
Como el campo eléctrico es paralelo a las tapas, el flujo a través de ellas es cero:
ΦE_tapa_superior = 0
ΦE_tapa_inferior = 0
Por lo tanto, el flujo total se reduce al flujo a través de la superficie lateral:
ΦE_total = ∫_lateral E · dA
Dado que E es constante en magnitud sobre la superficie lateral y es paralelo a dA, podemos sacar E de la integral:
ΦE_total = E ∫_lateral dA = E (2πRl)
Ahora, según la Ley de Gauss, este flujo es igual a la carga encerrada dividida por ε₀. La carga encerrada (Qencl) dentro del cilindro de longitud 'l' con una densidad de carga lineal λ es simplemente:
Qencl = λl
Igualando las expresiones del flujo:
E (2πRl) = λl / ε₀
Si el objetivo es encontrar el campo eléctrico, podemos despejar E:
E = λ / (2πε₀r)
Donde 'r' es la distancia radial desde la línea de carga. Si el objetivo es simplemente el flujo a través de la superficie gaussiana (el cilindro en este caso) que encierra la carga λl, la Ley de Gauss nos da directamente:
ΦE = λl / ε₀
Esta es la belleza de la Ley de Gauss: si la simetría es la adecuada, el cálculo del flujo se reduce a identificar la carga encerrada. Este resultado es válido para cualquier cilindro de longitud 'l' que encierre una porción de una línea de carga con densidad λ, siempre que el cilindro sea una superficie gaussiana que aproveche la simetría del campo.

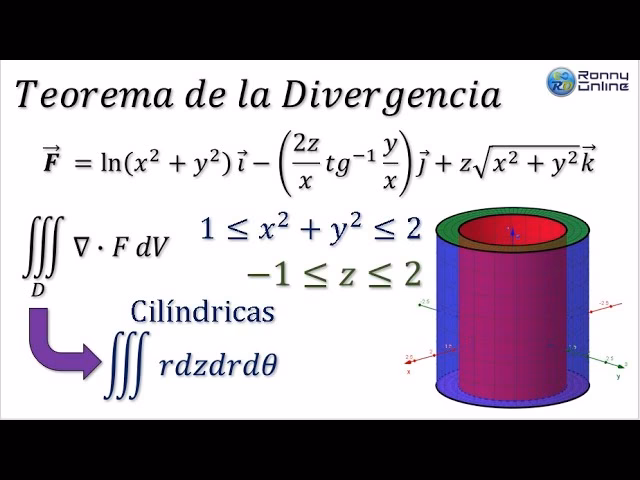

Integración en Coordenadas Cilíndricas: Una Herramienta Poderosa
Mientras que la Ley de Gauss simplifica el cálculo del flujo eléctrico en casos de alta simetría, hay muchas situaciones en física y matemáticas donde necesitamos integrar funciones sobre regiones cilíndricas o con simetría cilíndrica. Aquí es donde las Coordenadas Cilíndricas se vuelven indispensables. Son una extensión natural de las coordenadas polares en dos dimensiones, añadiendo una tercera dimensión vertical.
Las coordenadas cilíndricas (r, θ, z) se definen de la siguiente manera:
- r: La distancia radial desde el eje z hasta el punto en el plano xy. Siempre es no negativa (r ≥ 0).
- θ (theta): El ángulo que forma la proyección del punto en el plano xy con el eje x positivo, medido en sentido antihorario. Generalmente, 0 ≤ θ < 2π.
- z: La misma coordenada z que en las coordenadas cartesianas, representando la altura del punto sobre el plano xy.
Para pasar de coordenadas cilíndricas a coordenadas cartesianas (x, y, z), se utilizan las siguientes relaciones:
x = r cos θ
y = r sin θ
z = z
La parte más crucial para la integración es el elemento de volumen diferencial (dV). En coordenadas cartesianas, dV = dx dy dz. Sin embargo, en coordenadas cilíndricas, debido a la forma en que se 'estiran' los diferenciales a medida que nos alejamos del origen en el plano xy, el elemento de volumen incluye un factor 'r':
dV = r dz dr dθ
El factor 'r' surge del hecho de que, al aumentar 'r', el arco subtendido por un ángulo diferencial dθ se hace más largo (r dθ). Así, un pequeño 'rectángulo' en coordenadas polares tiene un área dA = r dr dθ. Al extender esto a tres dimensiones con 'dz', obtenemos el elemento de volumen cilíndrico. Este factor 'r' es esencial y a menudo olvidado, llevando a errores en los cálculos de integrales triples.
Las coordenadas cilíndricas son particularmente útiles para problemas que involucran:
- Cilindros y objetos con simetría cilíndrica (como un pozo, un tubo, un cable).
- Regiones que son más fáciles de describir en términos de una distancia radial y un ángulo.
- Cálculo de volúmenes, centros de masa, momentos de inercia o flujos de fluidos a través de estructuras cilíndricas.
Por ejemplo, si quisieras calcular el volumen de un cilindro sólido de radio R y altura H, la integral triple sería:
V = ∫∫∫ dV = ∫_0^H ∫_0^(2π) ∫_0^R r dr dθ dz
Resolviendo esto, obtendrías:
V = ∫_0^H ∫_0^(2π) [r²/2]_0^R dθ dz = ∫_0^H ∫_0^(2π) (R²/2) dθ dz
V = ∫_0^H [ (R²/2)θ ]_0^(2π) dz = ∫_0^H (R²/2)(2π) dz = ∫_0^H πR² dz
V = [ πR²z ]_0^H = πR²H
Este es el familiar volumen de un cilindro, pero derivado a través de la integración en coordenadas cilíndricas, demostrando la utilidad de este sistema para objetos geométricamente simples.
Tabla Comparativa: Coordenadas Cartesianas vs. Cilíndricas
| Característica | Coordenadas Cartesianas (x, y, z) | Coordenadas Cilíndricas (r, θ, z) |
|---|---|---|
| Descripción | Posición mediante distancias perpendiculares a tres planos mutuamente ortogonales. | Posición mediante una distancia radial, un ángulo polar y una altura. |
| Uso Principal | Geometría rectangular, campos uniformes, problemas sin simetría. | Geometría cilíndrica, problemas con simetría axial (alrededor de un eje). |
| Elemento de Volumen (dV) | dx dy dz | r dr dθ dz |
| Transformación a Cartesianas | x=x, y=y, z=z | x = r cos θ, y = r sin θ, z = z |
| Rango de Valores | -∞ < x,y,z < ∞ | r ≥ 0, 0 ≤ θ < 2π, -∞ < z < ∞ |
| Simplicidad en Ecuaciones | Líneas rectas, planos. | Cilindros, conos, espirales. |
Preguntas Frecuentes (FAQ)
¿Qué es ε₀ (épsilon sub cero) y por qué es importante?
ε₀ es la permitividad del vacío, una constante física fundamental. Representa la capacidad del vacío para permitir que se establezcan campos eléctricos. En la Ley de Gauss, actúa como un factor de proporcionalidad entre la carga encerrada y el flujo eléctrico resultante. Su valor es crucial para calcular la magnitud de los campos eléctricos en el vacío y, aproximadamente, en el aire. Es una constante universal que aparece en muchas ecuaciones del electromagnetismo.
¿Cuándo se usa la Ley de Gauss en lugar de la integración directa de Coulomb?
La Ley de Gauss es preferible cuando el problema presenta alta simetría (esférica, cilíndrica o plana). En estos casos, la magnitud del campo eléctrico es constante sobre una superficie gaussiana elegida inteligentemente, lo que permite sacar E fuera de la integral y simplificar drásticamente el cálculo. Para distribuciones de carga sin simetría, la integración directa de la Ley de Coulomb es necesaria y mucho más compleja.
¿Por qué es importante la simetría al usar la Ley de Gauss?
La simetría es fundamental porque permite que el producto escalar E · dA se simplifique. Si el campo eléctrico es perpendicular a la superficie gaussiana y tiene magnitud constante en cada punto de esa superficie, la integral se convierte en E multiplicada por el área de la superficie. Si el campo es paralelo a la superficie, el flujo es cero. Sin estas simplificaciones por simetría, la integral sería muy difícil o imposible de resolver analíticamente sin métodos numéricos.
¿Cómo se elige una superficie gaussiana adecuada?
La elección de la superficie gaussiana es el paso más crítico. Debe cumplir una o varias de las siguientes condiciones:
- El campo eléctrico E es perpendicular a la superficie y constante en magnitud en cada punto (para que E · dA = E dA).
- El campo eléctrico E es paralelo a la superficie (para que E · dA = 0).
- El campo eléctrico E es cero sobre la superficie.
Para una línea de carga, un cilindro concéntrico es ideal. Para una esfera cargada, una esfera concéntrica. Para un plano infinito de carga, una caja o cilindro perpendicular al plano.
¿La Ley de Gauss funciona para cualquier forma de superficie cerrada?
Sí, la Ley de Gauss es universalmente válida para cualquier superficie cerrada, sin importar su forma o tamaño. Siempre relaciona el flujo eléctrico neto a través de esa superficie con la carga total encerrada dentro de ella. Sin embargo, su utilidad práctica para calcular el campo eléctrico E se limita a casos de alta simetría, donde la integral se puede resolver fácilmente. Para formas arbitrarias, la ley sigue siendo válida, pero la integral de flujo es muy difícil de calcular.
Conclusión
El cálculo del flujo eléctrico a través de un cilindro, especialmente en el contexto de una línea de carga, es un testimonio de la elegancia y el poder de la Ley de Gauss. Al aprovechar la simetría del problema y seleccionar una superficie gaussiana cilíndrica apropiada, la compleja integral de superficie se reduce a una simple división de la carga encerrada por la permitividad del vacío. Este enfoque no solo simplifica enormemente los cálculos, sino que también proporciona una comprensión intuitiva de cómo el campo eléctrico se distribuye en torno a objetos con simetría cilíndrica.
Además, hemos visto cómo las Coordenadas Cilíndricas son una herramienta matemática indispensable para describir y analizar fenómenos que poseen esta misma simetría. La comprensión de cómo transformar entre sistemas de coordenadas y, crucialmente, el factor 'r' en el elemento de volumen diferencial (dV = r dz dr dθ), son habilidades vitales para cualquier estudio avanzado en física, ingeniería y matemáticas aplicadas. Desde el diseño de componentes electrónicos hasta la modelación de fenómenos naturales, la capacidad de aplicar estos conceptos a geometrías cilíndricas es fundamental.
En resumen, tanto la Ley de Gauss como la integración en coordenadas cilíndricas son pilares en el estudio del electromagnetismo y el cálculo vectorial. Dominar estas técnicas no solo te permitirá resolver problemas específicos, sino que también fortalecerá tu intuición sobre cómo el espacio y los campos interactúan, abriendo las puertas a una comprensión más profunda del universo que nos rodea.
