El Secreto de la Directividad Acústica

La forma en que el sonido se propaga desde una fuente no siempre es uniforme en todas las direcciones. De hecho, en la mayoría de los casos, el sonido se irradia de manera preferente hacia ciertas direcciones, un fenómeno que conocemos como directividad. Comprender y cuantificar esta propiedad es fundamental en campos tan diversos como el diseño de sistemas de audio, la ingeniería submarina, la acústica arquitectónica e incluso en la medicina, donde los ultrasonidos juegan un papel vital. Este artículo explorará en profundidad qué es la directividad, cómo se mide a través del Índice de Directividad y qué factores influyen en ella, proporcionando una guía completa para desentrañar los misterios de la propagación sonora dirigida.

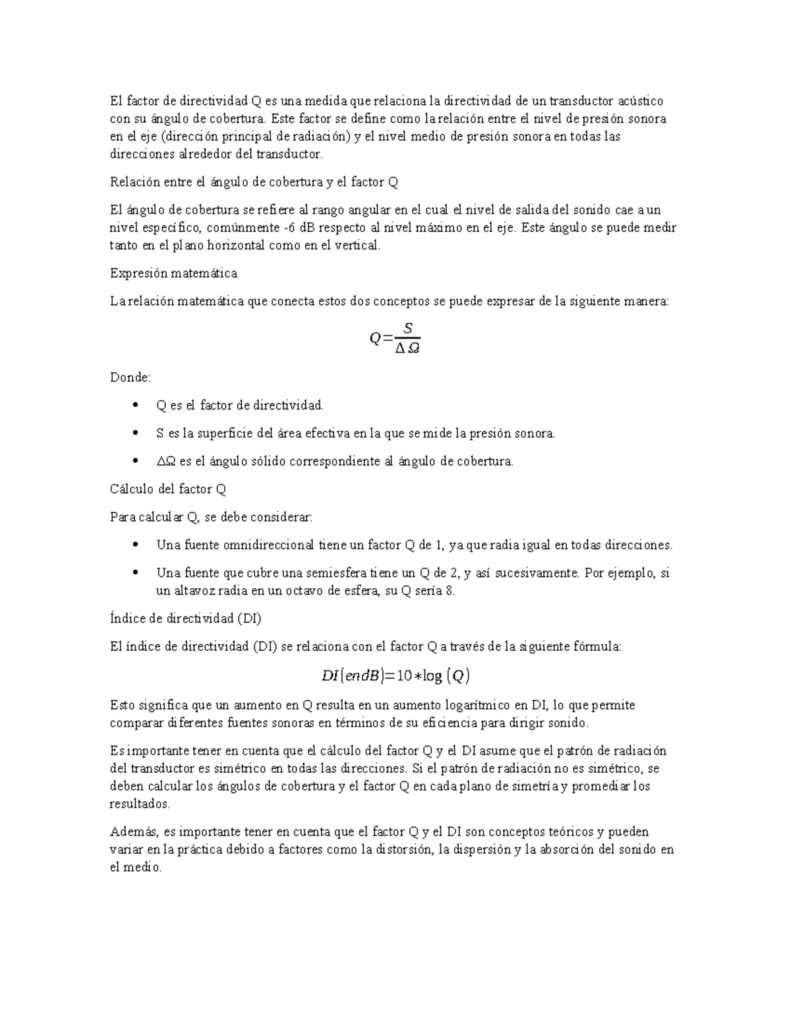

Definiendo la Directividad: Factor e Índice

El Factor de Directividad (D)

Para entender el Índice de Directividad, primero debemos familiarizarnos con el concepto de factor de directividad. El factor de directividad, denotado como D, es una medida adimensional que cuantifica la capacidad de una fuente sonora para concentrar la energía acústica en una dirección específica. Se define como la relación entre la intensidad acústica radiada en una dirección particular (en un punto de campo lejano) y la intensidad que emitiría una fuente hipotética "isotrópica" (que irradia sonido uniformemente en todas direcciones) si ambas fuentes irradiaran la misma potencia acústica total.

Matemáticamente, el factor de directividad D(θ, φ) en una dirección (θ, φ) se expresa como:

D(θ, φ) = I(θ, φ) / IISO

Donde I(θ, φ) es la intensidad en la dirección (θ, φ) y I_ISO es la intensidad de una fuente isotrópica con la misma potencia total. Un valor de D mayor que 1 indica que la fuente está concentrando el sonido en esa dirección, mientras que un valor de 1 significa una radiación omnidireccional (como una fuente isotrópica).

El Índice de Directividad (DI)

Debido a la naturaleza logarítmica de nuestra percepción del sonido y para facilitar su uso en cálculos de ingeniería, el factor de directividad D se suele expresar en decibelios (dB). Esta representación logarítmica es lo que conocemos como Índice de Directividad (DI).

El Índice de Directividad se calcula mediante la siguiente fórmula:

DI(θ, φ) = 10 log10 D(θ, φ)

Un DI positivo indica una ganancia en la intensidad del sonido en una dirección particular en comparación con una fuente omnidireccional. Por ejemplo, una fuente esférica pulsante ideal, que radia uniformemente en todas direcciones, tiene un factor de directividad D = 1, y por lo tanto, un Índice de Directividad DI = 0 dB. Este valor sirve como referencia para comparar la directividad de otras fuentes. Cuanto mayor sea el DI, más concentrado estará el sonido en la dirección indicada.

Es crucial entender que tanto el factor de directividad como el índice de directividad son dependientes de la frecuencia. Una fuente puede ser casi omnidireccional a bajas frecuencias, pero mostrar una alta directividad a frecuencias más elevadas. Esta dependencia se debe a la relación entre el tamaño de la fuente emisora y la longitud de onda del sonido.

Tipos de Fuentes Acústicas y sus Patrones de Radiación

La forma en que el sonido se irradia desde una fuente depende en gran medida de su naturaleza física y de cómo interactúa con el medio. La acústica clasifica las fuentes en diferentes "polos" para describir sus patrones de radiación fundamentales.

Fuentes Monopolares (Monopolos)

Un monopolio, o fuente puntual, es el tipo más simple de fuente acústica. Imagínelo como una esfera pulsante, donde la superficie se expande y contrae uniformemente en todas direcciones. Este tipo de fuente radia sonido de manera uniforme en todas las direcciones, es decir, es omnidireccional. Ejemplos incluyen burbujas pulsantes o un pequeño pistón en un deflector infinito cuando su tamaño es mucho menor que la longitud de onda del sonido (ka ≪ 1). Para un monopolio, el factor de directividad D es 1, y por lo tanto, el Índice de Directividad DI es 0 dB. Su eficiencia de radiación es proporcional a ka, lo que significa que a bajas frecuencias (pequeño ka) su capacidad para radiar potencia es limitada.

Fuentes Dipolares (Dipolos)

Un dipolo es equivalente a dos fuentes monopolares simples, de igual fuerza, pero que pulsan 180 grados fuera de fase y están separadas por una pequeña distancia. Aunque no hay un flujo de masa neto a través de una superficie esférica que rodee ambas fuentes, sí hay un flujo de momento resultante, lo que equivale a una fuerza sobre el fluido. El patrón de radiación de un dipolo tiene forma de "ocho", con máxima presión acústica a lo largo del eje que conecta las dos fuentes y presión nula perpendicular a este eje. Un ejemplo común es una esfera oscilante libre de radiar por ambos lados o una fuente simple vibrando cerca de una pared de liberación de presión (como la superficie libre del agua, creando una imagen fuera de fase). La intensidad de un dipolo es proporcional a la cuarta potencia de la frecuencia (f⁴), y su eficiencia de radiación es proporcional a (ka)³, lo que las hace menos eficientes que los monopolos a bajas frecuencias.

Fuentes Cuadrupolares (Cuadrupolos)

Un cuadrupolo se forma combinando dos dipolos. Pueden ser longitudinales (dipolos alineados) o laterales (dipolos paralelos). Los cuadrupolos están asociados con tensiones de cizallamiento turbulentas fluctuantes y pueden ocurrir en un fluido lejos de los límites. A diferencia de los monopolos y dipolos, los cuadrupolos no implican cambios de volumen netos ni fuerzas netas. Su patrón de radiación es más complejo, a menudo descrito como un "trébol". La intensidad de un cuadrupolo es proporcional a la sexta potencia de la frecuencia (f⁶), y su eficiencia de radiación es proporcional a (ka)⁵. Dado que la mayoría de las fuentes de sonido en el agua se caracterizan por ka ≪ 1, los cuadrupolos son de importancia "desvanecida" o muy limitada como fuentes de sonido en el agua, ya que su eficiencia de radiación es drásticamente menor que la de los monopolos y dipolos para estas condiciones.

Cálculo del Índice de Directividad para Fuentes de Pistón

Las fuentes de pistón son transductores muy comunes en acústica, especialmente cuando se montan en deflectores rígidos para mejorar sus cualidades de radiación. Un pistón circular en un deflector rígido infinito es un modelo fundamental para entender la directividad en transductores prácticos, y su comportamiento es bien estudiado y predecible.

Función de Directividad de Presión (DF(θ))

Para un pistón circular rígido montado en un deflector plano y rígido de extensión infinita, la presión acústica en el campo lejano (lejos de la fuente, donde la distancia es mucho mayor que el radio del pistón y la longitud de onda) depende de la dirección. Esta dependencia angular se describe mediante la función de directividad de presión, DF(θ):

DF(θ) = 2J1(ka·sinθ) / (ka·sinθ)

Donde J₁ es la función de Bessel cilíndrica de orden 1, k es el número de onda (2π/λ), a es el radio del pistón, y θ es el ángulo polar desde el eje del pistón. La variable combinada χ = ka·sinθ es crucial para entender el patrón. Esta función nos muestra cómo la amplitud de la presión acústica varía con el ángulo. En el eje del pistón (θ = 0), donde sinθ = 0, la función de directividad es máxima e igual a 1.00. A medida que θ aumenta, la directividad disminuye, y pueden aparecer "nulos" (puntos de presión cero) y "lóbulos laterales" (picos de menor amplitud). Por ejemplo, los nulos ocurren cuando el argumento χ toma ciertos valores (aproximadamente 3.83, 7.02, 10.15, etc.).

Cálculo del Factor de Directividad (D) para un Pistón

Una vez que conocemos la función de directividad de presión, el factor de directividad D para una fuente de pistón circular se puede calcular integrando el cuadrado de esta función sobre todo el espacio. Asumiendo simetría rotacional alrededor del eje del transductor (es decir, ninguna dependencia del ángulo azimutal φ), la expresión resultante es:

D = (ka)2 / (1 - J1(2ka) / (ka))

Esta fórmula muestra la relación directa entre la directividad y el producto ka. Para el caso de altas frecuencias o pistones grandes (cuando ka ≫ 1), el término J1(2ka) / (ka) se vuelve insignificante, y la expresión se simplifica significativamente a:

D ≈ (ka)2

Esto demuestra claramente que la directividad aumenta con el incremento de la frecuencia (mayor k) o con el aumento del tamaño de la fuente (mayor a). Un pistón más grande o una frecuencia más alta resultarán en un haz de sonido más estrecho y concentrado.

Cálculo del Índice de Directividad (DI) para un Pistón

Una vez que tenemos el factor de directividad D, el Índice de Directividad DI se obtiene simplemente aplicando la fórmula en decibelios:

DI = 10 log10 D

Sustituyendo la aproximación para ka ≫ 1, obtenemos una fórmula práctica para el DI de un pistón grande:

DI ≈ 10 log10 ((ka)2) = 20 log10 (ka)

Además, dado que k = 2π/λ y el área del pistón A = πa2 (para un pistón circular), podemos reescribir la aproximación para pistones grandes como:

DI ≈ 10 log10 (4πA / λ2)

Esta última expresión es una regla general muy útil en el diseño de transductores. Para un pistón cuadrado, esta misma expresión se puede usar siempre que su dimensión mínima sea mayor que λ/2. Para un pistón rectangular, es aplicable si la relación entre su longitud y ancho es mayor que 2. Estas aproximaciones son invaluables para estimar rápidamente la directividad de transductores prácticos sin necesidad de cálculos complejos con funciones de Bessel.

Características del Patrón de Radiación y su Medición

El patrón de radiación de una fuente direccional no es una simple línea, sino un complejo mapa de intensidades que se visualiza a menudo en diagramas polares. Estos patrones revelan cómo se distribuye la energía sonora en el espacio y son esenciales para entender el rendimiento de un transductor.

Lóbulos y Nulos

Como se mencionó anteriormente, la función de directividad de presión para un pistón muestra puntos donde la amplitud de la presión acústica es cero. Estos puntos corresponden a "nulos" en el patrón de radiación y forman superficies cónicas nodales alrededor del eje del transductor. Por ejemplo, para un pistón, el primer nulo ocurre aproximadamente cuando el argumento ka·sinθ es 3.83. Esto significa que a ciertos ángulos, el sonido se cancela casi por completo. Más allá del primer nulo, aparecen los "lóbulos laterales", que son picos de radiación con menor intensidad que el lóbulo principal (el que se encuentra en el eje del pistón). La amplitud del primer lóbulo lateral es significativamente menor que la del lóbulo principal (aproximadamente 17 dB más baja para un ka = 12), lo que indica que la mayor parte de la energía se concentra en el lóbulo principal. A medida que ka aumenta, el patrón de radiación se vuelve más estrecho y con más lóbulos laterales, lo que puede ser deseable para la direccionalidad, pero también puede introducir complicaciones en la cobertura.

Ancho del Haz (-3dB, -6dB, -10dB)

El ancho del haz es una medida clave de la directividad de una fuente. Se define como el ángulo entre dos direcciones en las que la intensidad acústica ha caído a una fracción acordada de la intensidad axial máxima. Estas medidas son cruciales para determinar la cobertura y el alcance efectivo de un transductor.

• Ancho de haz de media potencia (-3 dB): Es el ángulo en el que la intensidad ha caído a la mitad de su valor máximo axial. Para un pistón, esto ocurre cuando χ = ka·sinθ-3dB ≈ 1.617. Por ejemplo, para un pistón con ka = 20 (lo que significa que el radio es aproximadamente 3.18 veces la longitud de onda), el ancho de haz completo de -3 dB es aproximadamente 9.3°. Este es un parámetro fundamental en especificaciones de transductores.
• Ancho de haz de -6 dB: El ángulo donde la intensidad es un cuarto del máximo (0.25 de la intensidad axial). Para ka = 20, el ancho de haz completo de -6 dB es de 12.7 grados.
• Ancho de haz de -10 dB: El ángulo donde la intensidad es un décimo del máximo (0.1 de la intensidad axial). Para ka = 20, el ancho de haz completo de -10 dB es de 15.7 grados.

Estos valores son fundamentales para caracterizar la "estrechez" del haz de sonido y son cruciales en aplicaciones donde se requiere una propagación de sonido muy direccional, como en el sonar para la detección precisa de objetivos, o en sistemas de megafonía para grandes espacios donde se busca dirigir el sonido a una audiencia específica y evitar la reverberación excesiva.

Campo Cercano y Campo Lejano

Es importante distinguir entre el campo cercano (también llamado región de Fresnel) y el campo lejano (región de Fraunhofer) de una fuente. En el campo cercano, la interacción entre las señales radiadas por diferentes partes de la superficie del transductor es compleja, dando lugar a fuertes fluctuaciones de presión y patrones de interferencia. La distancia de transición entre estas dos regiones se conoce como distancia de Rayleigh, definida como rr = πa2/λ = A/λ, donde A es el área del pistón. Las fórmulas y cálculos de directividad presentados aquí son válidos para el campo lejano, donde la amplitud de presión disminuye inversamente con la distancia, de manera similar a una onda esférica divergente. Es en esta región donde el patrón de directividad se estabiliza y es más fácil de predecir. Las mediciones de nivel de fuente se realizan en el campo lejano y luego se extrapolan a una distancia de referencia (ej. 1 metro), ya que el punto de 1 metro a menudo cae dentro del campo cercano de transductores grandes.

Factores Clave que Influyen en la Directividad

La directividad de una fuente acústica no es un valor fijo, sino que está moldeada por varios parámetros de diseño y operativos. Comprender estos factores permite optimizar el rendimiento de los transductores para aplicaciones específicas.

Frecuencia del Sonido y Longitud de Onda

Como se ha destacado, la directividad está estrechamente ligada a la frecuencia del sonido radiado. Para una fuente de tamaño dado, a bajas frecuencias (donde la longitud de onda es grande en comparación con la dimensión de la fuente, es decir, ka ≪ 1), la radiación tiende a ser más omnidireccional. Esto se debe a que la fuente se comporta más como un monopolio. A medida que la frecuencia aumenta (y la longitud de onda disminuye), el producto ka se hace mayor, y la directividad se vuelve más pronunciada, concentrando la energía en un haz más estrecho. Esta es una razón fundamental por la que los altavoces de agudos (tweeters) son pequeños y direccionales, mientras que los de graves (woofers) son más grandes y tienden a ser más omnidireccionales.

Tamaño y Forma de la Fuente

El tamaño físico de la superficie radiante es un determinante crítico de la directividad. En general, cuanto mayor sea la fuente en relación con la longitud de onda, más direccional será. Esto se refleja directamente en el término ka. La forma de la fuente también influye en el patrón de radiación. Transductores con formas de disco, placas, cilindros o esferas tendrán patrones de radiación característicos, aunque para ka ≪ 1, la forma de la fuente tiene un impacto mínimo y el campo radiado se asemeja al de un monopolio.

El Papel de los Baffles (Deflectores)

Los baffles son superficies rígidas en las que se montan los transductores, y tienen un impacto significativo en la directividad, especialmente cuando el tamaño del pistón es comparable o menor que la longitud de onda. Un deflector rígido e infinito puede hacer que un pistón muy pequeño se comporte como una fuente simple con un campo omnidireccional solo en el "semi-espacio" delante del pistón, sin campo detrás. Esto mejora la eficiencia de radiación en la dirección deseada. Si se retira el deflector, la resistencia a la radiación se reduce a aproximadamente la mitad, lo que afecta la potencia acústica radiada. Para transductores con dimensiones grandes en comparación con la longitud de onda (ka ≫ 1), el deflector tiene casi ninguna influencia, ya que la energía acústica ya está concentrada en un haz estrecho. Como regla general, los deflectores con un diámetro mayor a 2λ (dos longitudes de onda) pueden considerarse infinitamente grandes en la mayoría de los escenarios prácticos.

Aplicaciones y Consideraciones Prácticas

La comprensión del Índice de Directividad es vital para optimizar el rendimiento de los sistemas acústicos en diversas aplicaciones, desde la comunicación submarina hasta la reproducción de música en espacios confinados.

Diseño de Transductores y Antenas

En el diseño de transductores electroacústicos (como altavoces o transductores de sonar), la directividad es un parámetro de diseño fundamental. Permite a los ingenieros concentrar la energía sonora donde es necesaria, aumentando la eficiencia y el alcance efectivo del sistema. Por ejemplo, en los sistemas de sonar, una alta directividad es deseable para detectar objetivos en una dirección específica y minimizar el ruido de otras direcciones. Esto es especialmente cierto en sistemas de arreglo lineal, donde múltiples transductores de baja directividad se combinan para lograr un control direccional vertical mediante la interacción de fase.

Adaptación de Impedancias

Para que un transductor radie la máxima potencia acústica posible, es necesario que la impedancia acústica del material del transductor se "adapte" a la impedancia acústica del medio (por ejemplo, el agua). La impedancia de radiación de una superficie vibrante, como un pistón, es la relación entre la fuerza ejercida sobre el medio y la velocidad normal de la superficie. Esta impedancia es generalmente compleja, con una parte resistiva (resistencia de radiación, Rr) que rige la potencia acústica que se propaga lejos de la fuente, y una parte reactiva (reactancia de radiación, Xr) que representa un campo de onda estacionaria no propagante cerca de la fuente. La adaptación de impedancias es un proceso crítico que asegura la transferencia eficiente de energía del transductor al medio. Aunque no es directamente un cálculo de directividad, la eficiencia de radiación influirá en el nivel de fuente, que a su vez se ve afectado por la directividad.

Nivel de la Fuente y Ecuación del Sonar

El nivel de la fuente (SL) es una medida de la intensidad de la onda acústica radiada por un transductor en una dirección específica, expresada en dB. Se refiere a un punto a 1 metro del centro acústico de la fuente. Para transductores direccionales, el SL se mide en el campo lejano y se extrapola a 1 metro, ya que el punto de 1 metro frecuentemente cae dentro del campo cercano donde la presión fluctúa significativamente. El Índice de Directividad es un parámetro clave en la ecuación del sonar, una fórmula fundamental utilizada para predecir el rendimiento de los sistemas de sonar, ya que cuantifica la ganancia direccional que el transductor proporciona, permitiendo calcular la intensidad efectiva del sonido en la dirección deseada.

Tabla Comparativa: Patrones de Radiación de Fuentes Fundamentales

Para consolidar la comprensión de los diferentes tipos de fuentes y su comportamiento direccional, la siguiente tabla resume sus características principales en términos de directividad:

Preguntas Frecuentes sobre el Índice de Directividad

¿Qué diferencia hay entre factor de directividad (D) e índice de directividad (DI)?

El factor de directividad (D) es una relación lineal, adimensional, que compara la intensidad de una fuente direccional en una dirección específica con la de una fuente isotrópica (que radia uniformemente en todas direcciones) que irradia la misma potencia total. Es un valor puro, como 1, 2, 4, etc. El índice de directividad (DI) es simplemente el factor de directividad expresado en escala logarítmica de decibelios (dB), lo que facilita su uso en cálculos acústicos y representa más fielmente la percepción humana del sonido. La relación es DI = 10 log₁₀ D. Así, un D de 2 corresponde a un DI de 3 dB, y un D de 10 a un DI de 10 dB.

¿Por qué la directividad depende de la frecuencia?

La directividad de una fuente depende fundamentalmente de la relación entre el tamaño físico de la fuente (o su dimensión característica, como el radio de un pistón 'a') y la longitud de onda (λ) del sonido. Esta relación se expresa a menudo a través del parámetro adimensional ka (donde k es el número de onda 2π/λ). A medida que la frecuencia aumenta, la longitud de onda disminuye, y el tamaño de la fuente se vuelve "relativamente" más grande en comparación con la longitud de onda. Esto permite que la fuente controle más eficazmente la dirección de la energía sonora, resultando en un haz más estrecho y una mayor directividad. Por el contrario, a frecuencias muy bajas, la longitud de onda es tan grande que la fuente se comporta como un punto, irradiando de forma casi omnidireccional.

¿Un transductor esférico tiene directividad?

Un transductor esférico pulsante ideal, donde toda su superficie se expande y contrae uniformemente (un modelo de monopolio), radia sonido de manera perfectamente omnidireccional en todas direcciones. Por lo tanto, su factor de directividad D es 1 y su Índice de Directividad DI es 0 dB, sirviendo como la referencia de no directividad en los cálculos. Sin embargo, si la esfera no pulsa uniformemente sino que oscila (por ejemplo, vibrando de un lado a otro), se comportaría como un dipolo y sí mostraría directividad, con un patrón de radiación en forma de "ocho".

¿Cómo afecta un deflector (baffle) a la directividad?

Un deflector rígido y de tamaño adecuado (idealmente infinito) montado alrededor de un transductor (como un pistón) tiene un efecto significativo en la directividad. Su función principal es evitar que el sonido se radie hacia atrás o hacia los lados de manera ineficiente, forzando la energía en el semi-espacio frontal. Esto concentra la energía en la dirección deseada, aumentando la directividad efectiva del transductor. Para pistones pequeños, el deflector es crucial para que se comporten como fuentes monopolares en el semi-espacio frontal. Además, el deflector modifica la impedancia de radiación del transductor, lo que a su vez afecta la eficiencia con la que se transfiere la potencia acústica al medio.

¿Qué es el ángulo de haz de -3 dB?

El ángulo de haz de -3 dB (también conocido como ancho de haz de media potencia) es una medida estándar utilizada para cuantificar la "estrechez" del lóbulo principal de un patrón de radiación. Se define como el ángulo total entre dos puntos, uno a cada lado del eje principal del haz, donde la intensidad acústica ha caído a la mitad (es decir, -3 dB) de su valor máximo en el eje. Es una métrica crucial para determinar la cobertura efectiva de un sistema de sonido. Cuanto menor sea este ángulo, más direccional será la fuente y más concentrada estará la energía sonora en una dirección específica.

En resumen, el Índice de Directividad es una métrica esencial que nos permite cuantificar la capacidad de una fuente sonora para enfocar su energía en una dirección particular. Desde los patrones omnidireccionales de los monopolios hasta los haces altamente concentrados de los grandes pistones, la directividad es un concepto dinámico influenciado por la frecuencia, el tamaño de la fuente y su entorno, así como por la presencia de baffles. Su correcta comprensión y aplicación son la piedra angular para diseñar sistemas acústicos eficientes y efectivos en cualquier ámbito, permitiendo optimizar el rendimiento y alcanzar los objetivos de propagación sonora deseados.
