Cavitación: Entendiendo el Índice y su Impacto

En el vasto y complejo mundo de la dinámica de fluidos, existen fenómenos que, aunque invisibles a simple vista, pueden tener un impacto devastador en la maquinaria y los sistemas industriales. Uno de los más críticos es la cavitación, un proceso que, si no se comprende y gestiona adecuadamente, puede llevar a daños severos, ruidos molestos y una drástica reducción de la eficiencia operativa. Este artículo profundiza en la cavitación, explorando sus causas, efectos y, lo que es más importante, el papel fundamental del índice de cavitación como herramienta predictiva y preventiva.

Desde las bombas hidráulicas hasta las hélices de barcos, la cavitación es una preocupación constante para ingenieros y operadores. Su aparición no solo compromete la integridad estructural de los componentes, sino que también genera costos significativos en mantenimiento y reemplazo. Comprender este fenómeno y aprender a cuantificar su riesgo mediante el índice de cavitación es esencial para el diseño, la operación y el mantenimiento óptimo de cualquier sistema que trabaje con fluidos.

¿Qué es la Cavitación? Una Mirada Profunda

La cavitación es un fenómeno que se produce en la dinámica de fluidos cuando la presión local dentro de un líquido cae a un punto donde es menor que la presión de vapor del propio líquido. Esta caída de presión provoca la formación de burbujas de vapor dentro del líquido. Lo verdaderamente destructivo ocurre cuando estas burbujas de vapor, una vez formadas, colapsan o implosionan violentamente debido a un aumento de la presión o un cambio en las condiciones de flujo. Este colapso libera una cantidad considerable de energía en forma de ondas de choque localizadas, que pueden ser extremadamente dañinas.

Causas Principales de la Cavitación

Existen diversas razones por las cuales la presión puede caer lo suficiente como para inducir la cavitación:

• Alta Velocidad del Fluido: Cuando la velocidad de un fluido aumenta, su presión disminuye. En regiones de alta velocidad de flujo, como las cercanas a los impulsores de bombas o las palas de hélices, la presión puede descender lo suficiente como para inducir la formación de burbujas de vapor. Este efecto es una aplicación directa del principio de Bernoulli.
• Obstrucciones en el Flujo: Las restricciones en el flujo o los cambios bruscos en la geometría de una tubería o componente pueden provocar caídas de presión localizadas. Por ejemplo, una válvula parcialmente cerrada o un codo pronunciado pueden crear puntos de baja presión donde la cavitación es más probable.
• Regiones de Baja Presión: Áreas inherentemente de baja presión dentro de un sistema de fluidos, como el lado de succión de las bombas o los vórtices que se forman en ciertos diseños, son propensas a experimentar cavitación. Aquí, la presión estática puede ser intrínsecamente baja, acercándose rápidamente a la presión de vapor.
• Efectos de la Temperatura: La temperatura del líquido tiene una influencia directa en su presión de vapor. Un aumento en la temperatura eleva la presión de vapor del líquido, lo que significa que se necesita una presión estática más alta para evitar la ebullición o la cavitación. Por lo tanto, operar un sistema con un líquido a una temperatura más alta aumenta la probabilidad de cavitación.

Efectos Perjudiciales de la Cavitación

Los efectos de la cavitación pueden ser perjudiciales y se manifiestan de diversas maneras, especialmente en aplicaciones industriales y marinas:

• Daño Mecánico: La implosión de las burbujas de vapor genera chorros de líquido a alta velocidad y ondas de choque que impactan contra las superficies sólidas. Esto provoca erosión y picaduras en componentes expuestos a la cavitación, como impulsores de bombas, palas de hélices y válvulas hidráulicas, reduciendo drásticamente su vida útil.
• Ruido y Vibración: La cavitación es una fuente significativa de ruido y vibración. El colapso constante de burbujas produce un sonido distintivo, a menudo descrito como el 'sonido de grava pasando por la bomba'. Estas vibraciones pueden causar incomodidad a los operadores y, a largo plazo, dañar estructuras cercanas o componentes del sistema.
• Eficiencia Reducida: La presencia de burbujas de vapor y su colapso altera los patrones de flujo del fluido, lo que puede interrumpir el rendimiento de la maquinaria. Esto se traduce en una reducción de la eficiencia operativa, lo que significa que el equipo no puede realizar su trabajo tan eficazmente como debería, lo que a menudo lleva a un mayor consumo de energía para la misma tarea.
• Fatiga del Material: Los ciclos repetidos de formación y colapso de burbujas de cavitación someten los materiales a esfuerzos cíclicos intensos. Con el tiempo, esto puede inducir fallas por fatiga en los materiales, comprometiendo la integridad estructural de los componentes y llevando a fallas prematuras.

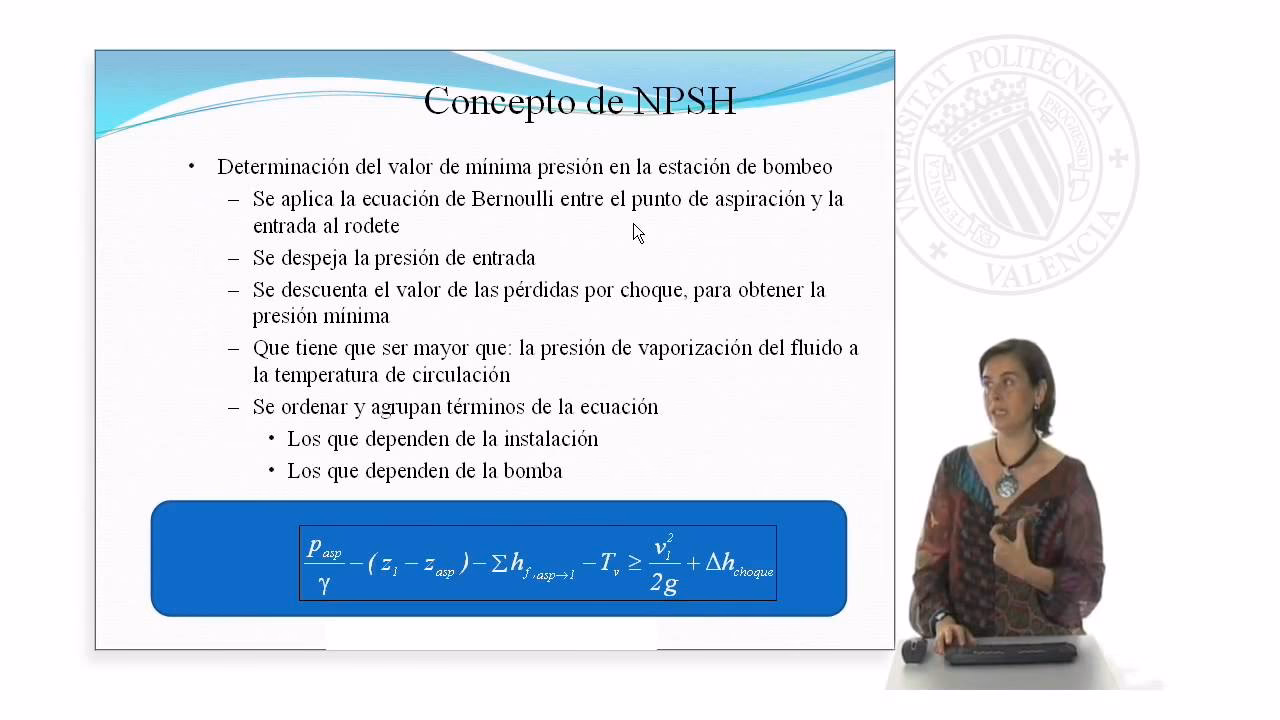

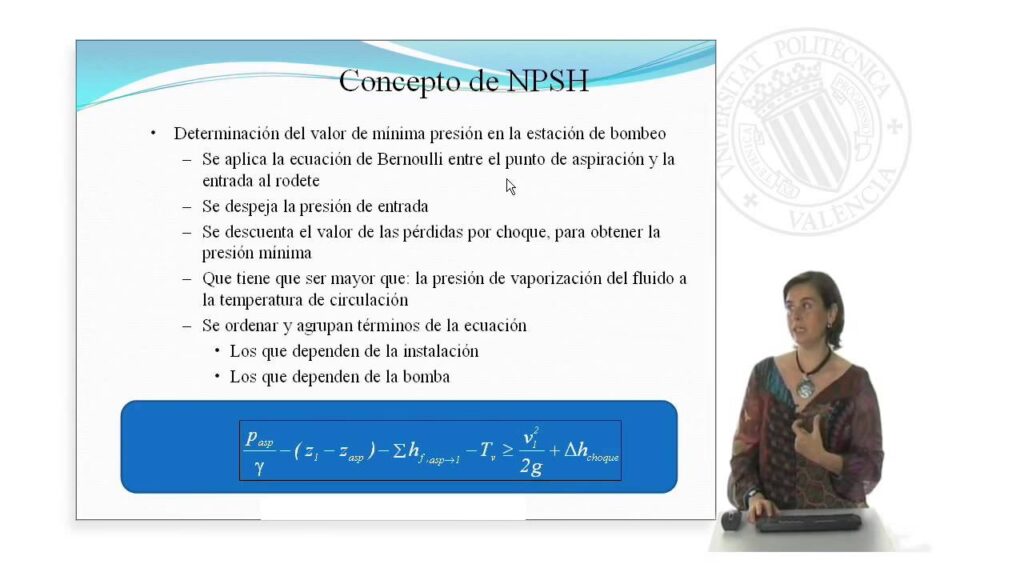

Comprendiendo el Índice de Cavitación (Número de Cavitación)

El índice de cavitación, también conocido como número de cavitación, es un parámetro fundamental en la dinámica de fluidos. Sirve como una herramienta crítica para los ingenieros en la evaluación de la propensión a la cavitación dentro de los sistemas de fluidos. Dado que la cavitación representa un riesgo significativo para la integridad de la maquinaria, especialmente en aplicaciones como bombas y hélices, entender este número es de suma importancia.

Este número adimensional proporciona una medida cuantitativa del margen entre la presión local y la presión de vapor del líquido. En términos sencillos, nos indica qué tan cerca está la presión en un punto dado de un sistema de alcanzar el umbral donde el líquido comenzaría a vaporizarse y formar burbujas.

Un índice de cavitación bajo indica un escenario donde la presión local se acerca o cae por debajo de la presión de vapor, lo que resulta en un riesgo elevado de cavitación. Esto significa que hay poca "holgura" o margen de seguridad antes de que se formen burbujas. Por el contrario, un índice de cavitación alto sugiere un margen sustancial entre la presión local y la presión de vapor, lo que indica una menor probabilidad de cavitación. Cuanto mayor sea el número, más seguro estará el sistema de experimentar este fenómeno destructivo.

Para proporcionar una comprensión más clara, aquí se presenta una escala que correlaciona los números de cavitación con la probabilidad de ocurrencia de cavitación:

Los ingenieros confían en esta escala para tomar decisiones informadas durante el diseño, la operación y el mantenimiento de los sistemas de fluidos, asegurando la mitigación de los riesgos de cavitación y la optimización del rendimiento y la longevidad de los equipos.

La Fórmula del Coeficiente de Cavitación: El Número de Thoma

Cuando se habla de la fórmula del coeficiente de cavitación, es importante mencionar el Número de Thoma (denominado 's'). Este es un número adimensional que se utiliza específicamente para comparar el comportamiento a la cavitación de las turbinas hidráulicas y define bajo qué parámetros puede aparecer dicho fenómeno. Aunque la fórmula matemática explícita del índice de cavitación general no se proporciona en los textos, el Número de Thoma nos da una idea clara de los componentes que influyen en este tipo de cálculo.

En la fórmula del Número de Thoma intervienen los siguientes parámetros:

• La presión atmosférica del lugar de operación.
• La presión del vapor de agua (dependiente de la temperatura del fluido).
• La densidad del fluido.
• La altura de velocidad (que está relacionada con la velocidad del flujo).

Estos componentes son cruciales porque el índice de cavitación esencialmente cuantifica la relación entre la presión disponible en el sistema y la presión de vapor del líquido. Un valor bajo del índice indica que la presión disponible es peligrosamente cercana o inferior a la presión de vapor, lo que favorece la formación de burbujas. Por lo tanto, la fórmula, aunque no mostrada explícitamente, integra estas variables para dar una medida de la 'seguridad' del sistema frente a la cavitación.

¿Cómo se Mide la Cavitación?

Detectar la cavitación de manera precisa es fundamental para tomar acciones correctivas a tiempo. La forma más precisa para detectar la cavitación es a través de un monitoreo cuidadoso de las condiciones operativas de la bomba y el sistema en general. Específicamente, implica:

• Lecturas de Presión: Se deben tomar lecturas de presión tanto en la aspiración (entrada) como en la impulsión (salida) de la bomba. Estas lecturas son cruciales porque la cavitación a menudo se manifiesta como una caída de presión inusual en la aspiración o fluctuaciones de presión.
• Medición de la Velocidad de Trabajo: Es esencial medir con exactitud la velocidad a la que está trabajando la bomba. Esta información, junto con las lecturas de presión, permite determinar el punto de operación exacto de la bomba en sus curvas características.

Con esta información, se consulta la curva característica de la bomba, que es un gráfico proporcionado por el fabricante que muestra el rendimiento de la bomba (como el caudal, la altura y la eficiencia) en función de la velocidad y la presión. Al superponer los datos operativos medidos en estas curvas, se puede determinar dónde está trabajando la bomba en relación con su punto de diseño y, crucialmente, identificar si está operando en una región propensa a la cavitación o si ya está cavitando. Un comportamiento anómalo en el rendimiento, como una caída repentina de la altura o el caudal, a menudo es un indicio de cavitación.

Estrategias para Eliminar o Mitigar la Cavitación

Eliminar o mitigar la cavitación es un objetivo clave en el diseño y operación de sistemas de fluidos para prolongar la vida útil de los equipos y mantener la eficiencia. Hay varias estrategias que se pueden implementar, abordando tanto las condiciones de proceso como el diseño de los componentes:

Cambio de las Condiciones del Proceso

Una de las formas más directas de abordar la cavitación es modificando las condiciones operativas del sistema:

• Reducción de la Temperatura de Operación: Disminuir la temperatura del fluido puede reducir suficientemente su presión de vapor, alejándola de la presión local del sistema y eliminando así la cavitación.
• Aumento de las Presiones Aguas Arriba y Aguas Abajo: Si se pueden aumentar las presiones tanto aguas arriba como aguas abajo de un componente sin afectar la caída de presión diferencial (∆p), se puede aliviar la cavitación. Esto eleva la presión general del sistema, proporcionando un mayor margen sobre la presión de vapor.
• Reducción de la Caída de Presión Diferencial (∆p): Una reducción en el ∆p a través de un componente, como una válvula, también puede aliviar la cavitación. Esto minimiza la caída de presión localizada que puede llevar a la vaporización.

En el caso de las válvulas de control, que son particularmente susceptibles a la cavitación, se recomienda instalarlas en la elevación más baja posible en el sistema de tuberías y operarlas con el ∆p mínimo. Acercar la válvula a la bomba también ayudará a elevar las presiones tanto aguas arriba como aguas abajo. Si las condiciones de cavitación son inevitables, se puede aumentar la temperatura de operación o disminuir la presión de salida para inducir el 'flashing' (vaporización completa), lo que elimina la cavitación al convertir el líquido incompresible en una mezcla compresible de líquido y vapor.

Diseño de Válvulas para Evitar la Cavitación

Cuando las condiciones de operación no pueden ser modificadas, el diseño de la válvula se vuelve crucial. Se deben utilizar válvulas con una trayectoria de flujo 'traicionera' o tortuosa, que tengan baja recuperación de presión y, por lo tanto, altos coeficientes F_c y F_L. Se deben evitar las válvulas de alta recuperación (como las de bola, mariposa o compuerta), que tienen bajos coeficientes F_L y F_c, ya que son más propensas a la cavitación.

Por ejemplo, en el diseño de tipo 'queso suizo', pequeños orificios en el faldón o la jaula se disponen en pares en lados opuestos de la línea central de la válvula. Las válvulas de tipo laberinto evitan la cavitación mediante una serie de giros en ángulo recto con una recuperación de presión insignificante en cada giro. Las válvulas multietapa o múltiples válvulas en serie también pueden evitar la cavitación al reemplazar una única y profunda vena contracta con varios puntos pequeños de vena contracta, ya que la caída de presión se distribuye entre varios puertos que trabajan en serie. Esta solución probablemente solo funcionará si la presión de vapor del fluido de proceso está por debajo de la presión de salida de la(s) válvula(s).

Otras Estrategias de Mitigación

• Inyección de Gas: Se puede aliviar la cavitación introduciendo aire o nitrógeno en la región donde se anticipa la cavitación. El gas puede admitirse a través del eje de la válvula o a través de tomas aguas abajo a cada lado de la tubería en línea con el eje, y lo más cerca posible de la válvula. El gas introducido absorbe parte de la caída de presión, evitando que el líquido alcance su presión de vapor.
• Orificios de Restricción o Estranguladores: Utilizar orificios de restricción, estranguladores o válvulas de bloqueo parcialmente abiertas aguas arriba o aguas abajo de la válvula principal también puede ayudar a distribuir la caída de presión y reducir la intensidad de la cavitación.
• Descarga en Espacio de Vapor: Si un estrangulador descarga en el espacio de vapor de un tanque, el daño por cavitación se minimiza porque las burbujas no colapsarán cerca de ninguna superficie metálica, sino en un entorno compresible.

Impacto de la Caída de Presión y Selección de Materiales

La cantidad de daño por cavitación está relacionada con la sexta potencia de la velocidad del flujo o con la tercera potencia de la caída de presión. Esta es la razón por la cual reducir el ∆p por un factor de 2 resultará en una reducción de ocho veces en la destrucción por cavitación. Esto subraya la importancia de controlar la caída de presión para mitigar los efectos destructivos.

Aunque ningún material conocido puede resistir indefinidamente la cavitación, algunos durarán más que otros. La mejor selección general para la resistencia a la cavitación es el material Stellite 6B. Este es un material forjado y se puede soldar para formar internos de válvulas en tamaños de hasta 75 mm (3 pulgadas). El Stellite 6 se utiliza para el revestimiento duro de los internos y tiene la misma composición química, pero menor resistencia al impacto.

Preguntas Frecuentes sobre la Cavitación

Aquí respondemos algunas de las preguntas más comunes sobre la cavitación y su manejo:

¿La cavitación siempre es perjudicial?

Generalmente, sí. La cavitación en sistemas mecánicos causa erosión, ruido, vibración y reduce la eficiencia, lo que lleva a daños y fallas. Sin embargo, hay aplicaciones muy específicas (como la limpieza por ultrasonidos) donde se induce la cavitación de forma controlada para fines beneficiosos, pero en el contexto de bombas y válvulas, siempre es un fenómeno a evitar.

¿Cómo se puede identificar la cavitación en una bomba sin instrumentos?

Aunque las mediciones de presión son las más precisas, la cavitación a menudo produce un sonido distintivo, similar al de 'grava o piedras pasando por la bomba'. También puede haber vibraciones perceptibles en la bomba y las tuberías, y una caída inesperada en el rendimiento (caudal o presión de descarga).

¿Qué significa que un material tenga 'baja recuperación' de presión?

En el contexto de las válvulas, una válvula con baja recuperación de presión significa que la presión del fluido no se recupera significativamente después de pasar por el punto de máxima contracción (vena contracta) dentro de la válvula. Esto es deseable para evitar la cavitación, ya que una alta recuperación de presión puede hacer que la presión local caiga por debajo de la presión de vapor, y luego se recupere abruptamente, causando el colapso violento de las burbujas.

¿El Número de Thoma es lo mismo que el Índice de Cavitación?

El Número de Thoma es un tipo específico de número adimensional que se utiliza para caracterizar la cavitación, particularmente en turbinas hidráulicas. Es una forma de índice de cavitación, adaptada a las condiciones de esas máquinas. El concepto general de 'índice de cavitación' se refiere a la relación entre la presión disponible y la presión de vapor en un sistema de fluidos, y el Número de Thoma es una de las expresiones de este concepto.

¿Es posible operar un sistema con cavitación leve?

Si bien algunos sistemas pueden operar con un nivel muy bajo de cavitación durante períodos limitados, no es una práctica recomendada a largo plazo. Incluso la cavitación leve puede causar desgaste por erosión con el tiempo, aumentar el ruido y las vibraciones, y reducir la eficiencia, lo que eventualmente conducirá a fallas y mayores costos de mantenimiento.

En resumen, la cavitación es un desafío omnipresente en la ingeniería de fluidos, pero con una comprensión sólida de sus principios, el uso estratégico del índice de cavitación y la implementación de las medidas preventivas y de mitigación adecuadas, es posible diseñar y operar sistemas que minimicen sus efectos destructivos, asegurando así la longevidad y el rendimiento óptimo de la maquinaria.
