¿Cómo Calcular la Ganancia de Voltaje de un Transistor?

En el vasto universo de la electrónica, los transistores se erigen como componentes fundamentales, actuando como los verdaderos cerebros detrás de la amplificación y conmutación de señales. Su capacidad para tomar una pequeña señal de entrada y convertirla en una versión mucho más grande y útil es lo que los hace indispensables en casi todos los dispositivos electrónicos, desde radios y televisores hasta complejos sistemas de comunicación y computadoras. Pero, ¿alguna vez te has preguntado cómo cuantificar esta capacidad de amplificación? La respuesta reside en un concepto clave: la ganancia de voltaje. Comprender y calcular la ganancia de voltaje de un transistor no solo es esencial para el diseño y análisis de circuitos, sino que también te permite predecir el comportamiento de un amplificador y optimizar su rendimiento. Este artículo te sumergirá en los principios detrás de la ganancia de voltaje, explorando las diferentes configuraciones de transistores y las fórmulas precisas para su cálculo, asegurando que adquieras un conocimiento sólido para tus proyectos electrónicos.

¿Qué es la Ganancia de Voltaje y Por Qué es Crucial?

La ganancia de voltaje (Av) es una métrica fundamental que describe la capacidad de un circuito, en este caso, un amplificador basado en transistores, para aumentar la amplitud de una señal de voltaje de entrada. En términos simples, se define como la relación entre el cambio en el voltaje de salida y el cambio correspondiente en el voltaje de entrada. Si un amplificador tiene una ganancia de voltaje de 10, significa que por cada voltio que varía la señal de entrada, la señal de salida variará en 10 voltios. Una ganancia mayor indica una mayor capacidad de amplificación.

Esta métrica es crucial por varias razones. Primero, permite a los diseñadores de circuitos determinar si un amplificador es adecuado para una aplicación específica. Por ejemplo, un amplificador de audio necesita una alta ganancia para convertir una señal de micrófono débil en una lo suficientemente fuerte como para mover los altavoces. Segundo, la ganancia de voltaje influye directamente en la sensibilidad y el rango dinámico de un sistema. Un dispositivo con baja ganancia podría no ser capaz de detectar señales débiles, mientras que una ganancia excesivamente alta podría llevar a la saturación y distorsión de la señal. Finalmente, el cálculo de la ganancia es vital para la estabilidad del circuito, especialmente en sistemas con realimentación, donde una ganancia mal controlada puede provocar oscilaciones indeseadas. Dominar este concepto es el primer paso para diseñar amplificadores robustos y eficientes.

Fundamentos del Transistor: El Amplificador Esencial

Antes de sumergirnos en los cálculos, es vital recordar qué es un transistor y cómo funciona como amplificador. Un transistor es un dispositivo semiconductor que puede usarse para amplificar o conmutar señales electrónicas y energía eléctrica. Existen principalmente dos tipos: los Transistores de Unión Bipolar (BJT) y los Transistores de Efecto de Campo (FET).

Los BJT, como su nombre indica, operan basándose en la unión de dos tipos de semiconductores (N y P) para formar tres regiones: emisor, base y colector. Una pequeña corriente aplicada a la base controla una corriente mucho mayor entre el colector y el emisor. Esta relación de control es la base de su capacidad de amplificación. Los BJT se clasifican en NPN y PNP, dependiendo de la disposición de los materiales semiconductores.

Los FET, por otro lado, controlan la corriente a través de un campo eléctrico. Tienen tres terminales: fuente, compuerta (gate) y drenador (drain). Una pequeña tensión aplicada a la compuerta controla una corriente mayor entre el drenador y la fuente. Los FET incluyen subtipos como los JFET (Transistor de Unión de Efecto de Campo) y los MOSFET (Transistor de Efecto de Campo Metal-Óxido-Semiconductor), siendo estos últimos muy populares en la electrónica digital y de potencia debido a su alta impedancia de entrada.

Para calcular la ganancia de voltaje, generalmente se utiliza un modelo de pequeña señal del transistor. Este modelo simplifica el análisis de cómo el transistor responde a pequeñas variaciones de CA (corriente alterna) superpuestas sobre sus condiciones de polarización de CC (corriente continua). La polarización de CC es crucial ya que establece el punto de operación del transistor, asegurando que se mantenga en su región activa, donde puede amplificar la señal de manera lineal sin distorsión. Sin una polarización adecuada, el transistor podría entrar en corte (no conducir corriente) o saturación (conducir corriente máxima), perdiendo su capacidad de amplificación.

Configuraciones Básicas del Transistor BJT y su Impacto en la Ganancia

Los transistores BJT pueden conectarse en tres configuraciones básicas, cada una con características de ganancia, impedancia y fase distintas:

Emisor Común: El Caballo de Batalla de la Amplificación

La configuración de emisor común es la más utilizada para la amplificación de voltaje debido a su alta ganancia de voltaje y corriente. En esta configuración, la señal de entrada se aplica entre la base y el emisor, y la señal de salida se toma entre el colector y el emisor. El emisor es el terminal común tanto para la entrada como para la salida, de ahí su nombre.

Una característica distintiva de esta configuración es que la señal de salida está desfasada 180 grados con respecto a la señal de entrada. Esto significa que cuando la entrada sube, la salida baja, y viceversa.

La fórmula general para la ganancia de voltaje (Av) de un amplificador de emisor común es:

Av = - (RC || RL) / (RE + re')

Donde:

• RC es la resistencia del colector.
• RL es la resistencia de carga conectada a la salida. Si no hay carga externa, RL se considera infinita, y RC || RL se reduce a RC. El símbolo '||' indica resistencias en paralelo.
• RE es la resistencia externa en el emisor (si existe y no está bypassada por un capacitor).
• re' es la resistencia dinámica interna del emisor, que representa la resistencia de la unión base-emisor a pequeñas señales de CA.

El valor de re' se calcula como:

re' = VT / IE

Donde:

• VT es el voltaje térmico, aproximadamente 25mV (0.025V) a temperatura ambiente (25°C).
• IE es la corriente de emisor de CC en el punto de polarización.

Para maximizar la ganancia, se busca una alta RC y una baja re'. Es común utilizar un capacitor de bypass en paralelo con RE para cortocircuitarla a frecuencias de CA, haciendo que RE sea efectivamente cero para la señal, lo que incrementa significativamente la ganancia a:

Av = - RC / re'

Este aumento de ganancia viene con el compromiso de una menor estabilidad y una mayor dependencia de las variaciones de re' debido a la temperatura y la corriente de emisor.

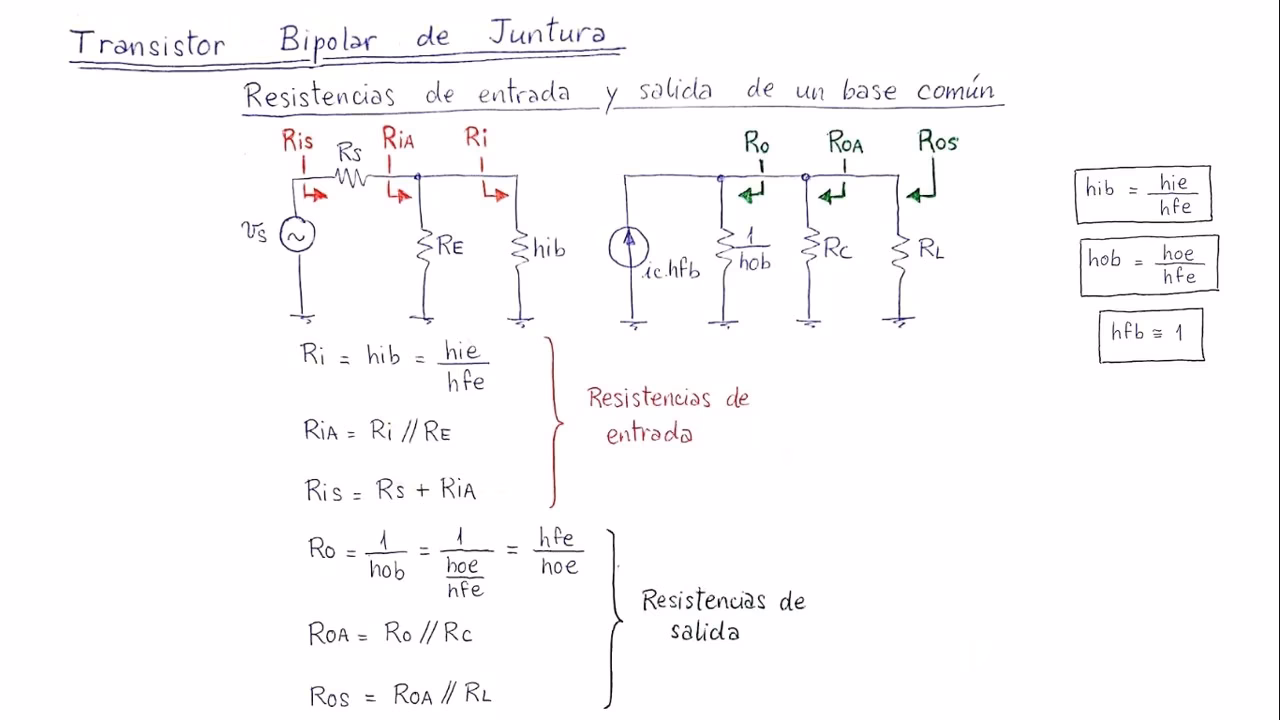

Base Común: Ganancia de Voltaje sin Inversión

En la configuración de base común, la señal de entrada se aplica al emisor, la señal de salida se toma del colector, y la base es el terminal común, generalmente conectada a tierra para la señal de CA. Esta configuración es conocida por su alta ganancia de voltaje, pero baja ganancia de corriente (generalmente menor que 1). A diferencia del emisor común, la señal de salida está en fase con la señal de entrada.

La fórmula para la ganancia de voltaje (Av) en la configuración de base común es:

Av = (RC || RL) / re'

Donde los términos son los mismos que en la configuración de emisor común. Esta configuración es particularmente útil en aplicaciones de alta frecuencia debido a su excelente respuesta en frecuencia y baja impedancia de entrada, lo que la hace adecuada para etapas de entrada de amplificadores de RF.

Colector Común (Seguidor de Emisor): Ganancia Unitaria y Adaptación de Impedancia

La configuración de colector común, también conocida como seguidor de emisor, se caracteriza por tener una ganancia de voltaje cercana a la unidad (aproximadamente 1). La señal de entrada se aplica a la base y la salida se toma del emisor, con el colector como terminal común, a menudo conectado a la fuente de alimentación de CC. Su principal utilidad no es la amplificación de voltaje, sino la adaptación de impedancias: transforma una alta impedancia de entrada en una baja impedancia de salida, lo que lo hace ideal como búfer o etapa de controlador.

La fórmula para la ganancia de voltaje (Av) en esta configuración es:

Av ≈ 1

Una fórmula más precisa sería:

Av = (β * (RE || RL)) / (re' + β * (RE || RL))

Donde β (beta) es la ganancia de corriente del transistor (hFE). Dado que β es típicamente un número grande (50-300), el numerador y el denominador se vuelven casi iguales, lo que resulta en una ganancia cercana a la unidad. La señal de salida está en fase con la señal de entrada.

Ganancia de Voltaje en Transistores de Efecto de Campo (FETs)

Aunque los BJT son muy comunes, los FETs ofrecen ventajas significativas en ciertas aplicaciones, como una impedancia de entrada extremadamente alta, lo que los hace ideales para etapas de entrada de bajo ruido.

Para los FETs (JFET o MOSFET), la ganancia de voltaje se calcula utilizando el concepto de transconductancia (gm).

La fórmula general para la ganancia de voltaje (Av) en una configuración de fuente común (análoga al emisor común para BJTs) es:

Av = -gm * (RD || RL)

Donde:

• gm es la transconductancia del FET, que mide cuánto cambia la corriente de drenador por un cambio en el voltaje compuerta-fuente. Se expresa en Siemens (S) o mhos (Ω⁻¹).
• RD es la resistencia del drenador.
• RL es la resistencia de carga.

El signo negativo indica una inversión de fase de 180 grados, similar a la configuración de emisor común de BJT. La transconductancia gm no es una constante; varía con el punto de polarización y la corriente de drenador. Para JFETs, gm se puede calcular como:

gm = gm0 * (1 - (VGS / Vp))

Donde gm0 es la transconductancia máxima, VGS es el voltaje compuerta-fuente y Vp es el voltaje de pinch-off.

Para MOSFETs, gm se calcula como:

gm = 2 * ID / (VGS - Vth)

Donde ID es la corriente de drenador y Vth es el voltaje de umbral.

Similar a los BJT, los FETs también tienen configuraciones de drenador común (análoga al colector común) y compuerta común (análoga a la base común), con características de ganancia similares a sus contrapartes BJT.

Factores Clave que Influyen en la Ganancia de Voltaje

La ganancia de voltaje de un transistor no es un valor fijo; depende de varios factores, tanto internos como externos al dispositivo. Comprender estos factores es crucial para el diseño y la optimización de amplificadores:

• Resistencias Externas (RC, RD, RE, RL): Estas resistencias de polarización y carga son los componentes externos más directos que afectan la ganancia. Un aumento en la resistencia del colector (RC) o drenador (RD) generalmente aumenta la ganancia, ya que una mayor caída de voltaje se produce a través de ellas para una corriente dada. Sin embargo, esto también puede limitar el swing de voltaje de salida y la eficiencia. La resistencia en el emisor (RE) en configuraciones de emisor común sin bypass reduce la ganancia, pero mejora la estabilidad y linealidad del amplificador. La resistencia de carga (RL) siempre reduce la ganancia efectiva del amplificador, ya que parte de la señal de salida se 'pierde' a través de ella en un divisor de voltaje.
• Resistencia Dinámica Interna (re' para BJT, gm para FET): Estos parámetros intrínsecos del transistor son fundamentales. re' (para BJT) depende directamente de la corriente de emisor de CC, lo que significa que la polarización del transistor es crítica. Una mayor corriente de emisor resulta en una re' más baja y, por lo tanto, una mayor ganancia. Para los FETs, la transconductancia gm es el factor clave; una gm más alta implica una mayor ganancia. La gm también depende del punto de polarización.
• Punto de Polarización (DC): La corriente y el voltaje de CC establecidos en el transistor determinan su región de operación (corte, activa, saturación) y, por lo tanto, sus parámetros de pequeña señal como re' o gm. Un punto de polarización adecuado en la región activa asegura que el transistor opere de manera lineal y con la ganancia deseada. Un punto de polarización incorrecto puede llevar a la distorsión de la señal o a una ganancia muy baja.
• Temperatura: La temperatura ambiente afecta los parámetros del transistor. Por ejemplo, el voltaje térmico (VT) en la fórmula de re' varía con la temperatura. Además, la ganancia de corriente (beta) de los BJT y la transconductancia (gm) de los FETs también son sensibles a la temperatura, lo que puede causar variaciones en la ganancia del amplificador.
• Frecuencia de la Señal: A bajas y medias frecuencias, la ganancia suele ser constante. Sin embargo, a altas frecuencias, las capacitancias parásitas inherentes al transistor (capacitancias de unión) comienzan a cortocircuitar la señal, reduciendo la ganancia. Esto es lo que define la respuesta en frecuencia del amplificador y su ancho de banda.
• Realimentación: La aplicación de realimentación (una porción de la señal de salida que se realimenta a la entrada) puede influir dramáticamente en la ganancia. La realimentación negativa reduce la ganancia, pero mejora la estabilidad, la linealidad, el ancho de banda y reduce la distorsión. La realimentación positiva, por otro lado, puede aumentar la ganancia hasta el punto de causar oscilación.

Considerar estos factores durante el diseño es fundamental para obtener el rendimiento deseado de un amplificador de transistor.

Consideraciones Prácticas para un Diseño Óptimo

Más allá de las fórmulas, el diseño de amplificadores con transistores implica varias consideraciones prácticas para asegurar un rendimiento óptimo y fiable:

• Estabilidad y Linealidad: Una alta ganancia es deseable, pero no a expensas de la estabilidad o la linealidad. Un amplificador inestable puede oscilar, produciendo señales no deseadas. La linealidad se refiere a la capacidad del amplificador para reproducir la forma de onda de entrada sin distorsión. La realimentación negativa es una herramienta poderosa para mejorar ambos aspectos, aunque a costa de reducir la ganancia.
• Impedancia de Entrada y Salida: La ganancia de voltaje es solo una parte de la historia. La impedancia de entrada (Zin) y la impedancia de salida (Zout) del amplificador son igualmente importantes. Una alta Zin minimiza la carga sobre la fuente de señal, mientras que una baja Zout permite al amplificador entregar potencia a una carga sin una caída significativa de voltaje. Las diferentes configuraciones de transistores ofrecen diferentes características de impedancia, lo que las hace adecuadas para distintas etapas de un sistema (por ejemplo, el colector común para la etapa de salida).
• Ancho de Banda y Respuesta en Frecuencia: La ganancia de un amplificador no es constante en todas las frecuencias. A medida que la frecuencia de la señal aumenta, las capacitancias parásitas dentro del transistor y el cableado del circuito comienzan a tener un efecto, atenuando la señal y reduciendo la ganancia. El ancho de banda es el rango de frecuencias sobre el cual la ganancia se mantiene dentro de un cierto porcentaje (generalmente el 70.7% o -3dB) de su valor máximo. Para aplicaciones de audio, se necesita un ancho de banda amplio que cubra el rango audible (20Hz a 20kHz); para RF, se requiere un ancho de banda mucho más alto y centrado en una frecuencia específica.
• Ruido: Todos los componentes electrónicos generan ruido. En un amplificador, el ruido se suma a la señal, lo que puede degradar la calidad de la señal, especialmente con señales de entrada muy débiles. Los transistores tienen sus propias características de ruido, y la elección del transistor y la configuración del circuito pueden minimizar el ruido total del sistema. Los FETs, por ejemplo, son a menudo preferidos para etapas de entrada de bajo ruido debido a su alta impedancia de entrada.
• Disipación de Potencia y Eficiencia: Los transistores disipan energía en forma de calor. Es crucial asegurar que la disipación de potencia esté dentro de los límites seguros del dispositivo para evitar daños. La eficiencia se refiere a qué tan bien el amplificador convierte la potencia de CC de la fuente de alimentación en potencia de CA para la carga. Las clases de amplificadores (A, B, AB, C, D) se definen por su eficiencia y linealidad.
• Estabilidad Térmica: Los parámetros del transistor, como la ganancia de corriente (beta) y la corriente de fuga, son sensibles a la temperatura. Un aumento de la temperatura puede alterar el punto de polarización y la ganancia. Los circuitos de polarización deben diseñarse para ser térmicamente estables, es decir, que la corriente de colector de CC se mantenga relativamente constante a pesar de las variaciones de temperatura.

Al considerar estos aspectos en conjunto con los cálculos de ganancia, se puede diseñar un amplificador robusto y de alto rendimiento que cumpla con los requisitos específicos de la aplicación.

Comparativa de Ganancia por Configuración

Para facilitar la comprensión, la siguiente tabla resume las características clave de ganancia y otras propiedades importantes para las configuraciones de transistores más comunes:

Preguntas Frecuentes sobre la Ganancia de Voltaje de Transistores

¿Qué significa una ganancia de voltaje negativa?

Una ganancia de voltaje negativa, como en el caso de la configuración de emisor común (BJT) o fuente común (FET), significa que la señal de salida está 180 grados desfasada con respecto a la señal de entrada. Cuando la señal de entrada aumenta, la señal de salida disminuye, y viceversa. Esto es una característica común y no indica un problema, simplemente una inversión de polaridad. En muchas aplicaciones, esta inversión de fase es irrelevante o puede corregirse fácilmente.

¿Cómo afecta la temperatura a la ganancia de un transistor?

La temperatura afecta varios parámetros del transistor, lo que a su vez influye en su ganancia. Por ejemplo, el voltaje térmico (VT) en la fórmula de re' aumenta con la temperatura, lo que puede disminuir re' y, por lo tanto, aumentar la ganancia del BJT. La ganancia de corriente (beta) de los BJT y la transconductancia (gm) de los FETs también varían con la temperatura. Los diseñadores deben usar circuitos de polarización que compensen estas variaciones térmicas para mantener una ganancia estable y un punto de operación constante.

¿Se puede aumentar la ganancia de un transistor indefinidamente?

No, la ganancia de un transistor no se puede aumentar indefinidamente. Hay límites impuestos por las características intrínsecas del transistor, la fuente de alimentación, las resistencias de polarización y las capacitancias parásitas. Aumentar demasiado la ganancia puede llevar a la saturación (recorte de la señal de salida), distorsión, inestabilidad (oscilación) o una reducción drástica del ancho de banda. En la práctica, se busca un equilibrio entre la ganancia deseada, la estabilidad, la linealidad y el ancho de banda.

¿Cuál es la diferencia entre ganancia de voltaje y ganancia de potencia?

La ganancia de voltaje (Av) es la relación entre el voltaje de salida y el voltaje de entrada (Vout/Vin). La ganancia de potencia (Ap) es la relación entre la potencia de salida y la potencia de entrada (Pout/Pin). Aunque un amplificador puede tener una alta ganancia de voltaje, no necesariamente tiene una alta ganancia de potencia, especialmente si la impedancia de entrada es muy alta o la impedancia de salida es muy baja. La ganancia de potencia se calcula como el producto de la ganancia de voltaje y la ganancia de corriente (Ap = Av * Ai), y a menudo se expresa en decibelios (dB).

¿Por qué mi transistor no da la ganancia esperada?

Existen varias razones por las que un transistor podría no alcanzar la ganancia esperada: una polarización incorrecta que lo saca de la región activa, errores en los valores de las resistencias externas, una carga de salida más baja de lo anticipado, la presencia de capacitancias parásitas a altas frecuencias, la temperatura, o incluso un transistor defectuoso. Es fundamental verificar el punto de polarización de CC primero, luego revisar los valores de los componentes y considerar la respuesta en frecuencia si se trabaja con señales de alta frecuencia.

La capacidad de calcular y comprender la ganancia de voltaje de un transistor es una habilidad fundamental para cualquier persona que trabaje con electrónica. Hemos explorado cómo las diferentes configuraciones de BJT y FET ofrecen características de amplificación únicas, y cómo factores como las resistencias externas, la polarización y la temperatura influyen en el rendimiento. Al dominar estas fórmulas y consideraciones prácticas, no solo podrás predecir el comportamiento de tus amplificadores, sino también diseñarlos con mayor precisión y eficiencia. Recuerda que la teoría es la base, pero la experimentación y el ajuste fino son clave para el éxito en el mundo real de la electrónica. ¡Ahora estás mejor equipado para dar vida a tus proyectos de amplificación!
