Calculando la Ganancia de Amplificadores Operacionales

Los amplificadores operacionales, o "Op-Amps", son componentes electrónicos fundamentales que se encuentran en el corazón de innumerables dispositivos, desde equipos de audio de alta fidelidad hasta sistemas de control industrial y dispositivos médicos. Su versatilidad radica en su capacidad para amplificar señales eléctricas, pero para aprovechar al máximo su potencial, es crucial comprender un concepto clave: la ganancia. La ganancia de un amplificador operacional es una medida de cuánto incrementa la magnitud de una señal de entrada. Dominar su cálculo y los factores que la influyen es esencial para cualquier diseñador o entusiasta de la electrónica que busque crear circuitos precisos y eficientes.

¿Qué es la Ganancia en un Amplificador Operacional?

En su forma más fundamental, la ganancia de un amplificador es simplemente la relación entre la señal de salida y la señal de entrada. Para un amplificador operacional, esto se traduce comúnmente en la relación entre el voltaje de salida (Vout) y el voltaje de entrada (Vin). Es decir, Ganancia (Av) = Vout / Vin. Si un amplificador tiene una ganancia de 10, significa que por cada voltio que entra, salen 10 voltios. Este concepto es la piedra angular para entender cómo un Op-Amp manipula las señales.

Es importante destacar que la ganancia puede ser positiva o negativa. Una ganancia positiva indica que la señal de salida está en fase con la entrada (como en un amplificador no inversor), mientras que una ganancia negativa (como en un amplificador inversor) significa que la señal de salida está desfasada 180 grados con respecto a la entrada. La magnitud de esta relación es lo que realmente nos interesa para determinar la amplificación.

Ganancia de Bucle Abierto (AVOL): El Gigante Oculto

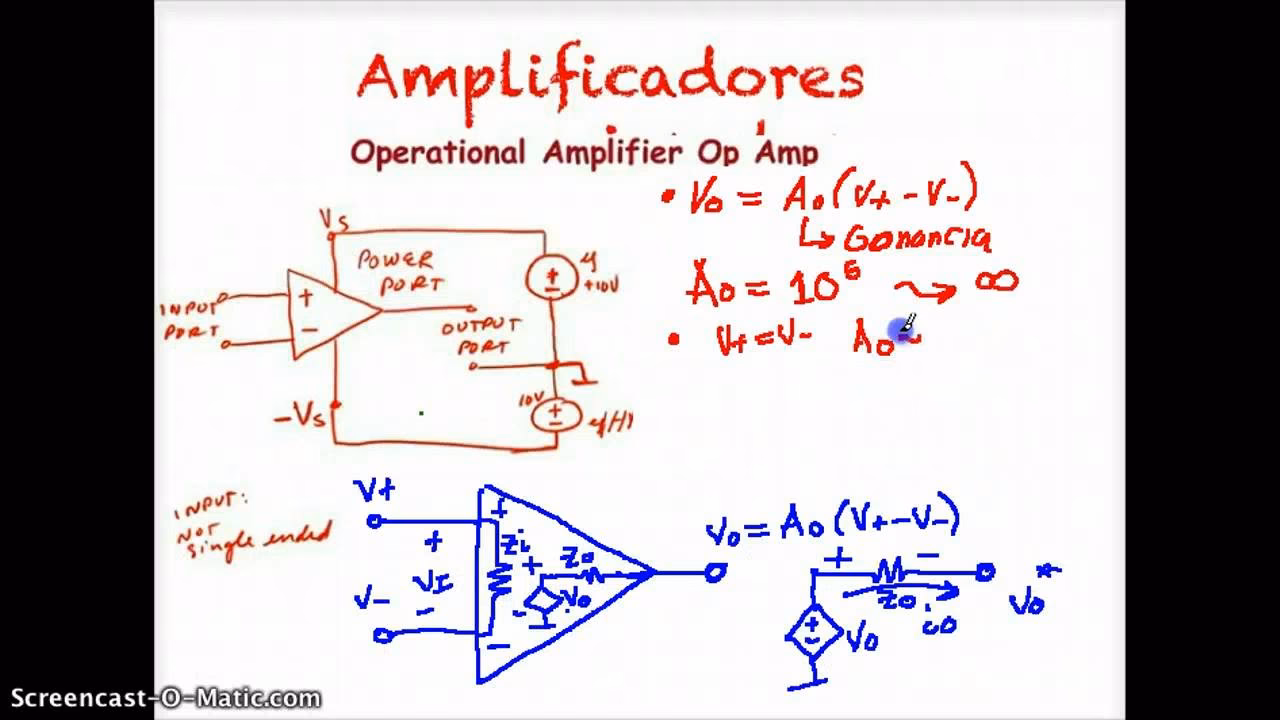

Antes de sumergirnos en las configuraciones prácticas, es fundamental entender la ganancia de bucle abierto, a menudo denominada AVOL (del inglés "Open-Loop Voltage Gain"). Esta es la ganancia intrínseca del amplificador operacional cuando no hay ningún camino de retroalimentación negativa desde la salida a la entrada. En otras palabras, es la ganancia máxima que el Op-Amp puede ofrecer por sí mismo, sin la ayuda de componentes externos que modifiquen su comportamiento.

La característica más sorprendente de la ganancia de bucle abierto es su valor extremadamente alto. Para un Op-Amp ideal, se considera infinita. En la realidad, los amplificadores operacionales de precisión pueden tener ganancias de bucle abierto del orden de 100.000, 1.000.000, o incluso 100.000.000 veces (lo que equivale a 100 dB, 120 dB o 160 dB, respectivamente). Una ganancia tan masiva hace que incluso una diferencia minúscula entre las entradas del Op-Amp (la entrada inversora y la no inversora) sature la salida, llevándola a sus límites de voltaje (cercanos a la fuente de alimentación). Debido a esta característica, la ganancia de bucle abierto no es directamente útil para la mayoría de las aplicaciones de amplificación lineal, ya que el Op-Amp estaría casi siempre saturado. Sin embargo, es crucial para entender cómo funciona la retroalimentación y por qué es tan necesaria.

La Clave: Ganancia de Bucle Cerrado

Dado que la ganancia de bucle abierto es tan inmensa e incontrolable, los amplificadores operacionales casi siempre se utilizan con retroalimentación negativa. La retroalimentación negativa es el proceso de tomar una porción de la señal de salida y aplicarla de vuelta a la entrada inversora del Op-Amp. Este ingenioso mecanismo "doma" la ganancia inmensa del Op-Amp, haciéndola predecible, estable y controlable mediante componentes externos, generalmente resistencias.

La retroalimentación negativa no solo permite controlar la ganancia, sino que también ofrece una serie de ventajas cruciales:

• Estabilidad: Previene oscilaciones y asegura un comportamiento predecible.
• Linealidad: Reduce la distorsión, haciendo que la salida sea una réplica fiel (aunque amplificada) de la entrada.
• Ancho de Banda: Aumenta el rango de frecuencias sobre las cuales el amplificador opera de manera efectiva.
• Inmunidad al Ruido: Mejora la relación señal/ruido.
• Independencia de las Variaciones del Op-Amp: La ganancia del circuito ahora depende principalmente de los componentes externos de retroalimentación, y no tanto de las variaciones inherentes del Op-Amp individual (como las variaciones de AVOL entre diferentes unidades).

Es la ganancia de bucle cerrado la que nos interesa en la mayoría de las aplicaciones prácticas de diseño de circuitos con Op-Amps.

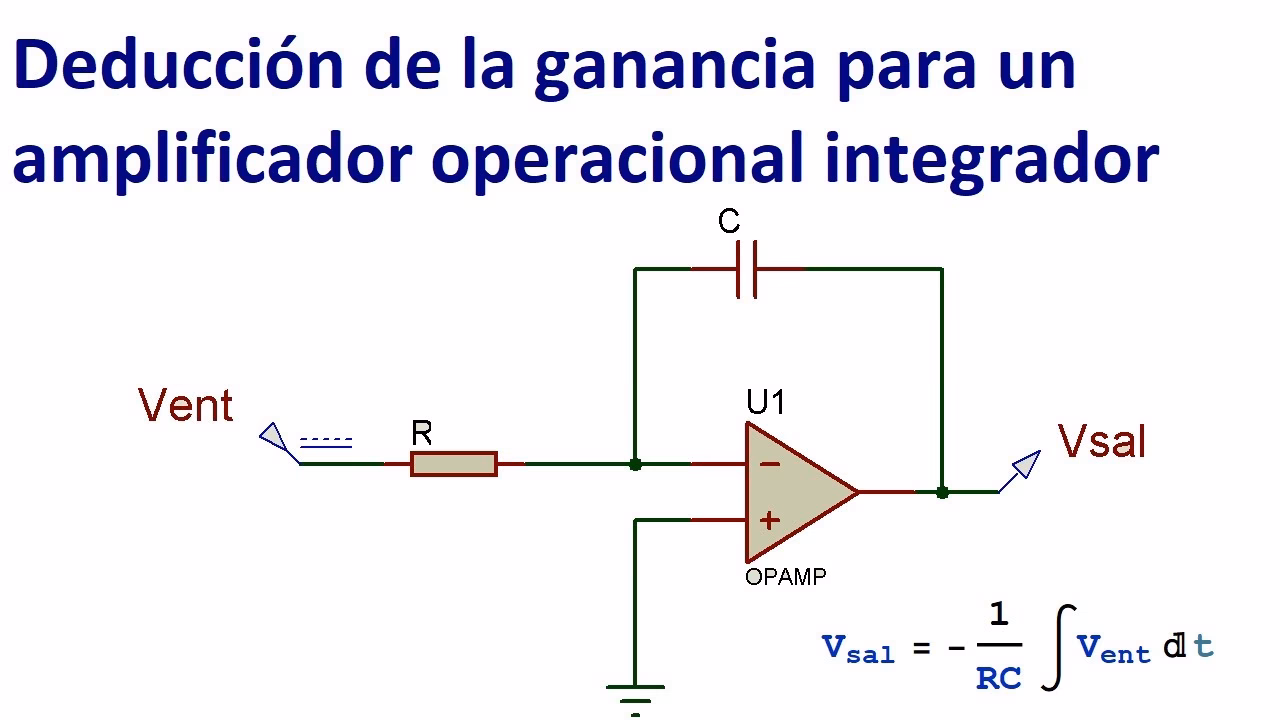

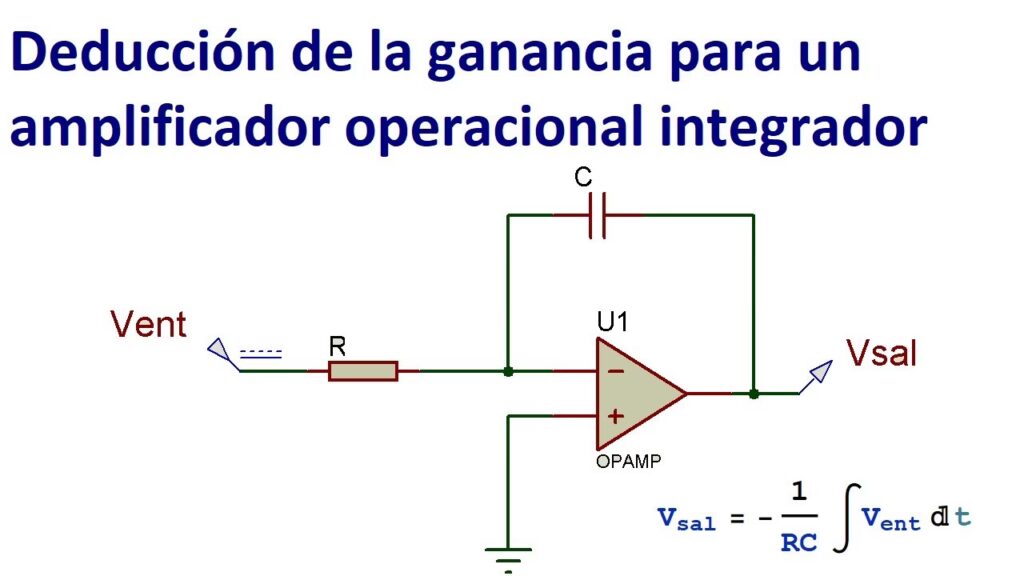

Cálculo de la Ganancia en Configuraciones Típicas

El cálculo de la ganancia de bucle cerrado depende de la configuración específica del circuito. A continuación, exploraremos las más comunes:

Amplificador Inversor

En la configuración de amplificador inversor, la señal de entrada se aplica a la entrada inversora (marcada con un signo menos) a través de una resistencia (Rin), mientras que la entrada no inversora se conecta a tierra. La retroalimentación negativa se logra conectando una resistencia de retroalimentación (Rf) entre la salida y la entrada inversora.

La fórmula para la ganancia de voltaje (Av) de un amplificador inversor es:

Av = -Rf / Rin

Donde:

• Av es la ganancia de voltaje.
• Rf es el valor de la resistencia de retroalimentación.
• Rin es el valor de la resistencia de entrada.

El signo negativo indica que la señal de salida está desfasada 180 grados con respecto a la entrada. Por ejemplo, si Rf = 10 kΩ y Rin = 1 kΩ, la ganancia sería -10. Esto significa que si la entrada es de 1V, la salida será de -10V.

Amplificador No Inversor

En la configuración de amplificador no inversor, la señal de entrada se aplica directamente a la entrada no inversora (marcada con un signo más). La retroalimentación negativa se implementa conectando una resistencia (Rf) desde la salida a la entrada inversora, y otra resistencia (R1) desde la entrada inversora a tierra.

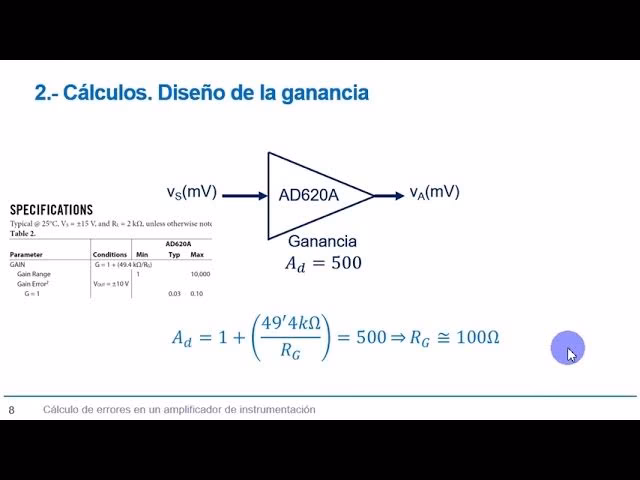

La fórmula para la ganancia de voltaje (Av) de un amplificador no inversor es:

Av = 1 + (Rf / R1)

Donde:

• Av es la ganancia de voltaje.
• Rf es el valor de la resistencia de retroalimentación.
• R1 es el valor de la resistencia conectada de la entrada inversora a tierra.

A diferencia del inversor, la salida de un amplificador no inversor está en fase con la entrada. La ganancia siempre será mayor o igual a 1. Por ejemplo, si Rf = 9 kΩ y R1 = 1 kΩ, la ganancia sería 1 + (9/1) = 10. Una entrada de 1V resultaría en una salida de 10V.

Seguidor de Tensión (Buffer)

El seguidor de tensión es un caso especial del amplificador no inversor donde la retroalimentación es directa desde la salida a la entrada inversora, y la entrada no inversora recibe la señal de entrada directamente. No hay resistencias R1 ni Rf adicionales que formen un divisor de voltaje.

La fórmula para la ganancia de voltaje (Av) de un seguidor de tensión es:

Av = 1

Aunque su ganancia es unitaria (no amplifica el voltaje), el seguidor de tensión es extremadamente útil para el aislamiento de impedancias, permitiendo que una fuente de alta impedancia impulse una carga de baja impedancia sin pérdidas significativas de señal. Es un amplificador de corriente, no de voltaje.

La Ganancia en Decibelios (dB): Una Escala Más Práctica

Mientras que la ganancia como una relación de voltaje es intuitiva, en el mundo de la electrónica y las telecomunicaciones, es muy común expresar la ganancia en decibelios (dB). Los decibelios son una escala logarítmica que simplifica el manejo de rangos de valores muy grandes (como la ganancia de bucle abierto) y la combinación de ganancias en cascada (cuando varios amplificadores están conectados en serie).

La fórmula para convertir una ganancia de voltaje lineal a decibelios es:

Ganancia (dB) = 20 * log10 (Vout / Vin)

O, si ya conoces la ganancia lineal (Av):

Ganancia (dB) = 20 * log10 (Av)

Algunos ejemplos para ilustrar:

• Una ganancia de 10 (Av = 10) es 20 * log10(10) = 20 dB.
• Una ganancia de 100 (Av = 100) es 20 * log10(100) = 40 dB.
• Una ganancia de 1.000.000 (Av = 10^6) es 20 * log10(10^6) = 120 dB.
• Una ganancia de 1 (Av = 1, como en un seguidor de tensión) es 20 * log10(1) = 0 dB.

Utilizar decibelios facilita el cálculo de la ganancia total en un sistema con múltiples etapas de amplificación: simplemente se suman las ganancias en dB de cada etapa, en lugar de multiplicar las ganancias lineales.

Factores que Influyen en la Ganancia del Amplificador Operacional

Aunque las fórmulas anteriores son válidas para condiciones ideales, en la práctica, varios factores pueden influir en el comportamiento real de la ganancia de un amplificador operacional:

• Frecuencia: La ganancia de un Op-Amp no es constante en todo el espectro de frecuencias. A medida que la frecuencia de la señal de entrada aumenta, la ganancia de bucle abierto (y, por lo tanto, la ganancia de bucle cerrado) tiende a disminuir. Este fenómeno se describe mediante la curva de respuesta en frecuencia del amplificador. El ancho de banda es un parámetro clave que indica la frecuencia a la que la ganancia de bucle abierto cae a la unidad (0 dB). Cuanto mayor sea la ganancia que configuremos, menor será el ancho de banda disponible para la señal.
• Temperatura: Las características de los componentes internos del Op-Amp pueden variar ligeramente con la temperatura, lo que puede provocar una pequeña deriva en la ganancia.
• Tolerancia de los Componentes Externos: Las resistencias utilizadas para establecer la ganancia (Rf y Rin/R1) tienen tolerancias (por ejemplo, ±1% o ±5%). Estas tolerancias afectarán directamente la precisión de la ganancia calculada. Para aplicaciones de alta precisión, se utilizan resistencias de baja tolerancia o se implementan métodos de calibración.
• Impedancia de Carga: Aunque un Op-Amp ideal tiene una impedancia de salida cero, los Op-Amps reales tienen una impedancia de salida finita. Si la impedancia de la carga conectada a la salida es muy baja, puede haber una pequeña caída de voltaje, lo que efectivamente reduce la ganancia de voltaje entregada a la carga.
• Voltajes de Alimentación: Los voltajes de alimentación del Op-Amp definen los límites máximos y mínimos de la señal de salida. Si la señal de entrada es demasiado grande para la ganancia configurada, la salida intentará exceder estos límites y se saturará, distorsionando la señal.

Importancia de la Retroalimentación Negativa

La retroalimentación negativa es el pilar fundamental del diseño de circuitos con amplificadores operacionales. Sin ella, la inmensa ganancia de bucle abierto haría que el Op-Amp fuera inútil para la mayoría de las aplicaciones lineales. Es la retroalimentación negativa la que transforma un dispositivo con una ganancia salvaje e incontrolable en una herramienta precisa y predecible. Al "sacrificar" parte de la ganancia inherente, obtenemos un control preciso sobre el factor de amplificación, una mayor estabilidad, una reducción significativa de la distorsión y una mayor inmunidad a las variaciones del propio componente. Es la razón por la que podemos diseñar amplificadores con una ganancia de 2, 10, 100 o cualquier otro valor deseado, simplemente seleccionando las resistencias adecuadas.

Tabla Comparativa: Ganancia de Bucle Abierto vs. Bucle Cerrado

Para resumir las diferencias clave entre estos dos tipos de ganancia, presentamos la siguiente tabla:

Preguntas Frecuentes (FAQ)

¿Cómo se calcula la ganancia de un amplificador operacional?

La ganancia se calcula como la relación entre el voltaje de salida y el voltaje de entrada (Vout / Vin). Para configuraciones de bucle cerrado, esta relación se determina mediante las resistencias externas de retroalimentación. Por ejemplo, para un amplificador inversor es -Rf/Rin, y para un no inversor es 1 + (Rf/R1).

¿Cuál es la ganancia de CC de bucle abierto de un amplificador operacional?

La ganancia de CC de bucle abierto (AVOL) es la ganancia del amplificador sin ninguna retroalimentación negativa. Es extremadamente alta (millones de veces o más de 100 dB) y representa la máxima amplificación intrínseca del Op-Amp. No es la ganancia que se usa en la mayoría de las aplicaciones lineales.

¿Por qué es importante la retroalimentación negativa en un Op-Amp?

La retroalimentación negativa es crucial porque permite controlar la ganancia del Op-Amp, haciéndola predecible y estable. También mejora la linealidad del amplificador, aumenta su ancho de banda efectivo y reduce la distorsión, transformando un componente con una ganancia incontrolable en una herramienta de precisión.

¿La ganancia de un amplificador operacional es siempre constante?

Para una configuración de bucle cerrado, la ganancia es bastante constante dentro de su rango de operación lineal y para frecuencias por debajo de su punto de corte. Sin embargo, puede variar ligeramente con la frecuencia (disminuyendo a altas frecuencias), la temperatura y las tolerancias de los componentes externos. La ganancia de bucle abierto, por otro lado, no es constante y varía significativamente con la frecuencia y la temperatura.

¿Cómo se mide la ganancia en la práctica?

En la práctica, la ganancia se puede medir aplicando una señal de entrada conocida (por ejemplo, una onda sinusoidal de amplitud y frecuencia específicas) y midiendo la amplitud de la señal de salida con un osciloscopio o un multímetro de CA. Luego, se divide la amplitud de salida por la amplitud de entrada para obtener la ganancia lineal, o se usa la fórmula de decibelios para obtener la ganancia en dB.

Conclusión

Comprender cómo se calcula y se controla la ganancia en un amplificador operacional es fundamental para cualquiera que trabaje con electrónica. Desde la inmensa, pero incontrolable, ganancia de bucle abierto hasta la ganancia precisa y estable de bucle cerrado, establecida por la ingeniosa aplicación de la retroalimentación negativa, cada aspecto juega un papel vital. Ya sea que esté diseñando un circuito simple o un sistema complejo, la capacidad de manipular y predecir la amplificación de una señal es lo que convierte a los Op-Amps en componentes tan poderosos y versátiles. Al dominar los conceptos de ganancia lineal y en decibelios, y al entender cómo las configuraciones y los factores externos influyen en ellas, estará bien equipado para diseñar circuitos robustos y eficientes que cumplan con sus requisitos específicos de amplificación.
