¿Cómo calcular la fuerza resultante con ángulos?

En el fascinante mundo de la física, las fuerzas son los motores de todo cambio y movimiento. Sin embargo, rara vez una sola fuerza actúa de forma aislada. Con frecuencia, múltiples fuerzas actúan sobre un mismo objeto, cada una con su propia magnitud y dirección. Es en estas situaciones donde el concepto de fuerza resultante se vuelve fundamental.

La fuerza resultante es, en esencia, la fuerza única que produciría el mismo efecto sobre un objeto que todas las fuerzas individuales actuando juntas. Es la suma vectorial de todas las fuerzas aplicadas. Comprender cómo calcularla es crucial para analizar el movimiento de objetos, diseñar estructuras y resolver problemas complejos en ingeniería y física.

Cuando las fuerzas actúan a lo largo de la misma línea (en la misma dirección o en direcciones opuestas), su combinación es relativamente sencilla. Pero, ¿qué sucede cuando estas fuerzas actúan en diferentes ángulos? Aquí es donde la situación se vuelve más interesante y requiere un enfoque vectorial más sofisticado. Este artículo te guiará a través de los métodos esenciales para calcular la fuerza resultante, prestando especial atención a los casos que involucran ángulos.

¿Qué es una Fuerza y por qué es un Vector?

Antes de sumergirnos en los cálculos, recordemos brevemente qué es una fuerza. Una fuerza es una interacción que puede cambiar el estado de movimiento de un objeto, es decir, puede hacer que acelere. Se mide en Newtons (N) en el Sistema Internacional de Unidades.

La característica más importante para nuestro propósito es que la fuerza es una magnitud vectorial. Esto significa que no solo tiene una magnitud (un valor numérico, como 10 N), sino también una dirección (por ejemplo, hacia el norte, 30 grados al este del norte, o hacia abajo) y un punto de aplicación. Para sumar fuerzas, no podemos simplemente sumar sus magnitudes como si fueran números escalares; debemos tener en cuenta sus direcciones.

Cálculo de la Fuerza Resultante: Casos Básicos

Para contextualizar, veamos rápidamente los casos más sencillos antes de abordar los ángulos.

Fuerzas en la Misma Dirección

Si dos o más fuerzas actúan sobre un objeto en la misma dirección, la fuerza resultante es simplemente la suma de sus magnitudes. La dirección de la resultante será la misma que la de las fuerzas individuales.

Ejemplo: Una persona empuja una caja con 50 N hacia la derecha, y otra persona empuja la misma caja con 30 N también hacia la derecha.

F_resultante = 50 N + 30 N = 80 N hacia la derecha

Fuerzas en Direcciones Opuestas

Si dos fuerzas actúan sobre un objeto en direcciones opuestas a lo largo de la misma línea, la fuerza resultante es la diferencia entre sus magnitudes, y su dirección será la de la fuerza de mayor magnitud.

Ejemplo: Una persona empuja una caja con 70 N hacia la derecha, y otra persona la empuja con 20 N hacia la izquierda.

F_resultante = 70 N - 20 N = 50 N hacia la derecha (porque 70 N es mayor)

La Fórmula para la Fuerza Resultante de un Ángulo: Métodos Avanzados

Cuando las fuerzas no actúan a lo largo de la misma línea, es decir, forman un ángulo entre sí, necesitamos recurrir a métodos de suma vectorial. Los dos métodos principales son la Ley del Paralelogramo (o del Triángulo) y el Método de Componentes.

Método 1: La Ley del Paralelogramo (o del Triángulo)

Este método es particularmente útil cuando se suman dos fuerzas. Se basa en la representación gráfica de vectores.

Representación Gráfica:

1. Dibuja las dos fuerzas (vectores) con su origen en el mismo punto (cola con cola), manteniendo sus magnitudes y los ángulos entre ellas.
2. Completa un paralelogramo usando estos dos vectores como lados adyacentes.
3. La diagonal del paralelogramo que parte del origen común de los dos vectores representa la fuerza resultante, tanto en magnitud como en dirección.

Fórmulas Matemáticas:

Para calcular la magnitud de la fuerza resultante (R) y su dirección cuando dos fuerzas (F1 y F2) actúan con un ángulo θ (theta) entre ellas, utilizamos la Ley de los Cosenos y la Ley de los Senos.

La magnitud de la fuerza resultante (R) se calcula con la Ley de los Cosenos:

R² = F₁² + F₂² + 2 * F₁ * F₂ * cos(θ)

o

R = √(F₁² + F₂² + 2 * F₁ * F₂ * cos(θ))

Donde:

• R es la magnitud de la fuerza resultante.
• F₁ y F₂ son las magnitudes de las dos fuerzas individuales.
• θ (theta) es el ángulo entre los dos vectores de fuerza cuando sus colas están unidas.

Para encontrar la dirección de la fuerza resultante, se puede usar la Ley de los Senos. Si α (alfa) es el ángulo que la resultante R forma con la fuerza F₁, y β (beta) es el ángulo que R forma con F₂, entonces:

F₁ / sin(β) = F₂ / sin(α) = R / sin(180° - θ)

De la cual podemos despejar sin(α) o sin(β) para encontrar los ángulos de dirección. Recuerda que sin(180° - θ) = sin(θ).

Ejemplo Ilustrativo:

Supongamos que dos fuerzas actúan sobre un objeto: F₁ = 100 N a 0° (horizontal) y F₂ = 70 N a 60° respecto a F₁.

1. Magnitud de la Resultante:

   R = √(100² + 70² + 2 * 100 * 70 * cos(60°))

   R = √(10000 + 4900 + 14000 * 0.5)

   R = √(14900 + 7000)

   R = √21900

   R ≈ 148 N

2. Dirección de la Resultante (respecto a F₁):

   70 / sin(α) = 148 / sin(180° - 60°)

   70 / sin(α) = 148 / sin(120°)

   sin(α) = (70 * sin(120°)) / 148

   sin(α) = (70 * 0.866) / 148

   sin(α) ≈ 0.4098

   α = arcsin(0.4098) ≈ 24.2°

   La fuerza resultante es de aproximadamente 148 N a 24.2° de la fuerza de 100 N.

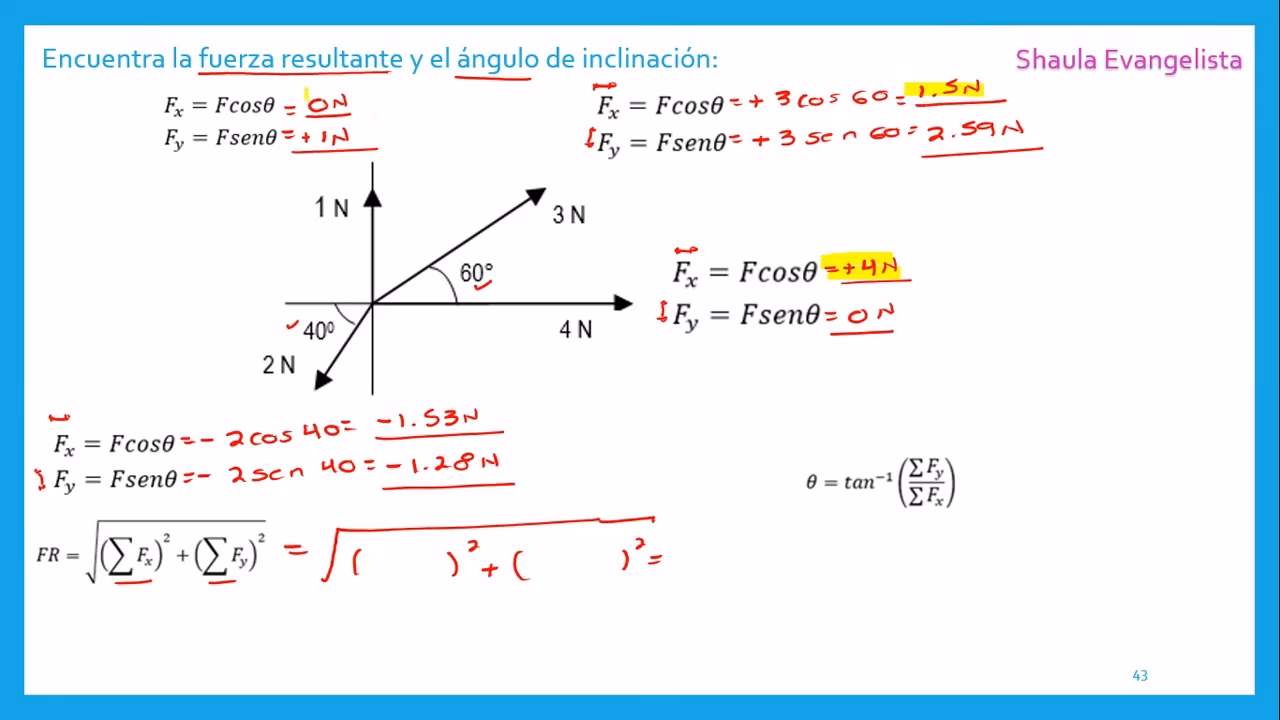

Método 2: El Método de Componentes (Recomendado)

Este método es, con frecuencia, el más práctico y potente, especialmente cuando se trabaja con más de dos fuerzas o cuando las fuerzas no están en ángulos convenientes. Consiste en descomponer cada fuerza en sus componentes rectangulares (generalmente x e y), sumar las componentes en cada eje y luego recombinarlas para obtener la resultante.

Pasos para el Método de Componentes:

1. Descomponer cada fuerza en sus componentes x e y: Para cada fuerza (F) con una magnitud y un ángulo (θ) con respecto al eje positivo x:
   • Componente en x:

     Fₓ = F * cos(θ)

   • Componente en y:

     Fᵧ = F * sin(θ)

   Es crucial usar el ángulo correcto, medido desde el eje positivo x en sentido antihorario.

2. Sumar todas las componentes en el eje x (∑Fₓ) y todas las componentes en el eje y (∑Fᵧ):

   ∑Fₓ = F₁ₓ + F₂ₓ + ... + Fₙₓ

   ∑Fᵧ = F₁ᵧ + F₂ᵧ + ... + Fₙᵧ

   Estas sumas te darán las componentes x e y de la fuerza resultante.

3. Calcular la magnitud de la fuerza resultante (R): Utiliza el teorema de Pitágoras, ya que las componentes ∑Fₓ y ∑Fᵧ forman un triángulo rectángulo con la resultante.

   R = √((∑Fₓ)² + (∑Fᵧ)²)

4. Calcular la dirección de la fuerza resultante (θᵣ): Usa la función tangente inversa.

   θᵣ = arctan(∑Fᵧ / ∑Fₓ)

   Es importante considerar el cuadrante en el que se encuentra la resultante para obtener el ángulo correcto.

• Si ∑Fₓ > 0 y ∑Fᵧ > 0, el ángulo está en el primer cuadrante.
• Si ∑Fₓ < 0 y ∑Fᵧ > 0, el ángulo está en el segundo cuadrante (sumar 180° al resultado de arctan).
• Si ∑Fₓ < 0 y ∑Fᵧ < 0, el ángulo está en el tercer cuadrante (sumar 180° al resultado de arctan).
• Si ∑Fₓ > 0 y ∑Fᵧ < 0, el ángulo está en el cuarto cuadrante (sumar 360° al resultado de arctan o usar el ángulo negativo).

Ejemplo Ilustrativo (usando el mismo caso anterior):

F₁ = 100 N a 0° y F₂ = 70 N a 60°.

1. Componentes de F₁:

   F₁ₓ = 100 * cos(0°) = 100 * 1 = 100 N

   F₁ᵧ = 100 * sin(0°) = 100 * 0 = 0 N

2. Componentes de F₂:

   F₂ₓ = 70 * cos(60°) = 70 * 0.5 = 35 N

   F₂ᵧ = 70 * sin(60°) = 70 * 0.866 = 60.62 N

3. Suma de Componentes:

   ∑Fₓ = F₁ₓ + F₂ₓ = 100 N + 35 N = 135 N

   ∑Fᵧ = F₁ᵧ + F₂ᵧ = 0 N + 60.62 N = 60.62 N

4. Magnitud de la Resultante:

   R = √((135)² + (60.62)²)

   R = √(18225 + 3674.78)

   R = √21899.78

   R ≈ 148 N

5. Dirección de la Resultante:

   θᵣ = arctan(60.62 / 135)

   θᵣ = arctan(0.449)

   θᵣ ≈ 24.2°

   Como ∑Fₓ y ∑Fᵧ son ambas positivas, el ángulo está en el primer cuadrante, lo cual es correcto.

Ambos métodos producen el mismo resultado, lo que demuestra su validez. Sin embargo, el método de componentes es generalmente preferido para problemas con múltiples fuerzas o para una mayor precisión, ya que no depende de la escala de un dibujo.

Tabla Comparativa de Métodos para la Fuerza Resultante

Aplicaciones de la Fuerza Resultante

El cálculo de la fuerza resultante no es solo un ejercicio académico; tiene aplicaciones prácticas inmensas en diversos campos:

• Ingeniería Estructural: Los ingenieros civiles calculan las fuerzas resultantes sobre puentes, edificios y otras estructuras para asegurar que puedan soportar cargas como el viento, el peso propio y la nieve sin colapsar.
• Diseño de Maquinaria: En el diseño de motores, brazos robóticos y otras máquinas, es fundamental entender cómo las fuerzas se combinan para predecir el movimiento, el estrés y la durabilidad de los componentes.
• Aeronáutica y Aeroespacial: Los ingenieros aeronáuticos calculan la fuerza resultante sobre las alas de un avión (sustentación, arrastre, empuje, peso) para optimizar su rendimiento y seguridad.
• Deportes: Entender la fuerza resultante ayuda a analizar el movimiento de atletas, balones y equipos. Por ejemplo, la trayectoria de un balón de fútbol pateado o la fuerza aplicada por un levantador de pesas.
• Robótica: Para que un robot se mueva de manera precisa, es necesario calcular las fuerzas resultantes que actúan sobre sus articulaciones y efectores finales.
• Biomecánica: En medicina y fisioterapia, se usa para analizar las fuerzas que actúan sobre las articulaciones y los músculos del cuerpo humano, ayudando en el diagnóstico y tratamiento de lesiones.

En todos estos campos, la capacidad de descomponer fuerzas, sumarlas vectorialmente y determinar la fuerza resultante es una habilidad fundamental para el análisis y el diseño.

Preguntas Frecuentes (FAQ)

¿Siempre es necesario usar trigonometría para calcular la fuerza resultante?

Sí, cuando las fuerzas actúan en ángulos diferentes a 0° o 180° entre sí, la trigonometría (funciones seno, coseno, tangente) es indispensable para descomponer las fuerzas en componentes o para aplicar las leyes de los senos y cosenos.

¿La fuerza resultante siempre es mayor que las fuerzas individuales?

No necesariamente. Si las fuerzas actúan en direcciones opuestas, la resultante será menor que la fuerza individual de mayor magnitud. Si actúan en ángulo, la resultante puede ser mayor o menor que cualquiera de las fuerzas individuales, dependiendo del ángulo. Solo si actúan en la misma dirección, la resultante será la suma de sus magnitudes y, por lo tanto, mayor que cualquiera de ellas individualmente.

¿Qué significa que la fuerza resultante sea cero?

Si la fuerza resultante sobre un objeto es cero, significa que el objeto está en equilibrio. Esto implica que el objeto está en reposo (velocidad cero) o moviéndose con velocidad constante (velocidad no cambia). En ambos casos, no hay aceleración.

¿Puedo usar el método de componentes para dos fuerzas?

Absolutamente. Aunque el método del paralelogramo es más directo para dos fuerzas, el método de componentes es perfectamente válido y a menudo más fácil de implementar, especialmente si ya estás acostumbrado a él o si los ángulos no son 'bonitos'. De hecho, es el método más versátil.

¿Cómo elijo el sistema de coordenadas para descomponer las fuerzas?

Generalmente, se elige un sistema de coordenadas cartesianas (ejes x e y) con el origen en el punto de aplicación de las fuerzas. Es conveniente alinear uno de los ejes con una de las fuerzas, si es posible, para simplificar los cálculos de sus componentes. Sin embargo, cualquier sistema de coordenadas rectangular funcionará, siempre y cuando seas consistente con los ángulos.

Conclusión

El cálculo de la fuerza resultante es un pilar fundamental en la comprensión de la mecánica y el movimiento. Ya sea que las fuerzas actúen en la misma dirección, en direcciones opuestas o, lo que es más común y desafiante, en ángulos entre sí, existen métodos bien definidos para encontrar la fuerza única que representa su efecto combinado. La Ley del Paralelogramo y, sobre todo, el versátil método de componentes, te proporcionan las herramientas necesarias para abordar cualquier escenario. Dominar estos conceptos no solo te permitirá resolver problemas de física, sino también apreciar cómo las fuerzas interactúan en el mundo que nos rodea, desde el vuelo de un avión hasta la estabilidad de un edificio. La física, en su esencia, nos dota de la capacidad de predecir y entender el comportamiento de la materia, y el cálculo de la fuerza resultante es un paso esencial en ese viaje.
