Desvelando el Flujo Magnético: Cálculo y Dimensiones

En el vasto universo de la física, pocas fuerzas son tan omnipresentes y misteriosas como el magnetismo. Desde la brújula más simple hasta los complejos generadores eléctricos que impulsan nuestras ciudades, el magnetismo juega un papel fundamental. Pero, ¿cómo cuantificamos esta influencia invisible? La respuesta reside en un concepto clave: el flujo magnético. Este artículo te guiará a través de sus fundamentos, su cálculo preciso, su fórmula dimensional y la profunda importancia que tiene en las leyes que rigen el universo electromagnético. Prepárate para desentrañar uno de los pilares de la electricidad y el magnetismo, y comprender cómo este fenómeno moldea nuestro mundo.

El estudio del electromagnetismo, cimentado por las investigaciones de figuras como Michael Faraday y Joseph Henry, reveló que los campos magnéticos no son solo una curiosidad estática, sino una fuente dinámica de energía capaz de generar corrientes eléctricas. El flujo magnético se convierte así en la herramienta esencial para describir esta interacción, permitiéndonos predecir y manipular los efectos de los campos magnéticos en diversos sistemas. Acompáñanos en este recorrido para comprender en profundidad qué es, cómo se mide y por qué es tan vital para la ciencia y la tecnología modernas.

¿Qué es el Flujo Magnético?

En su esencia, el flujo magnético (simbolizado por la letra griega Φ, phi) es una medida de la cantidad total de campo magnético que atraviesa una superficie dada. Para visualizarlo, imagine las líneas de campo magnético como un río que fluye. Si colocamos una red en ese río, el flujo magnético sería la cantidad de agua (líneas de campo) que pasa a través de la superficie de esa red en un momento dado. Cuantas más líneas de campo magnético atraviesen una superficie, mayor será el flujo magnético a través de ella.

Este concepto es fundamental para entender cómo los campos magnéticos interactúan con objetos y circuitos eléctricos. No importa el tamaño o la orientación de la superficie; el flujo magnético puede ser medido para una superficie plana o una superficie cerrada, proporcionando una visión integral de la distribución del campo magnético en una región del espacio. Es la base para comprender fenómenos como la inducción electromagnética, donde un cambio en este flujo puede generar corriente eléctrica.

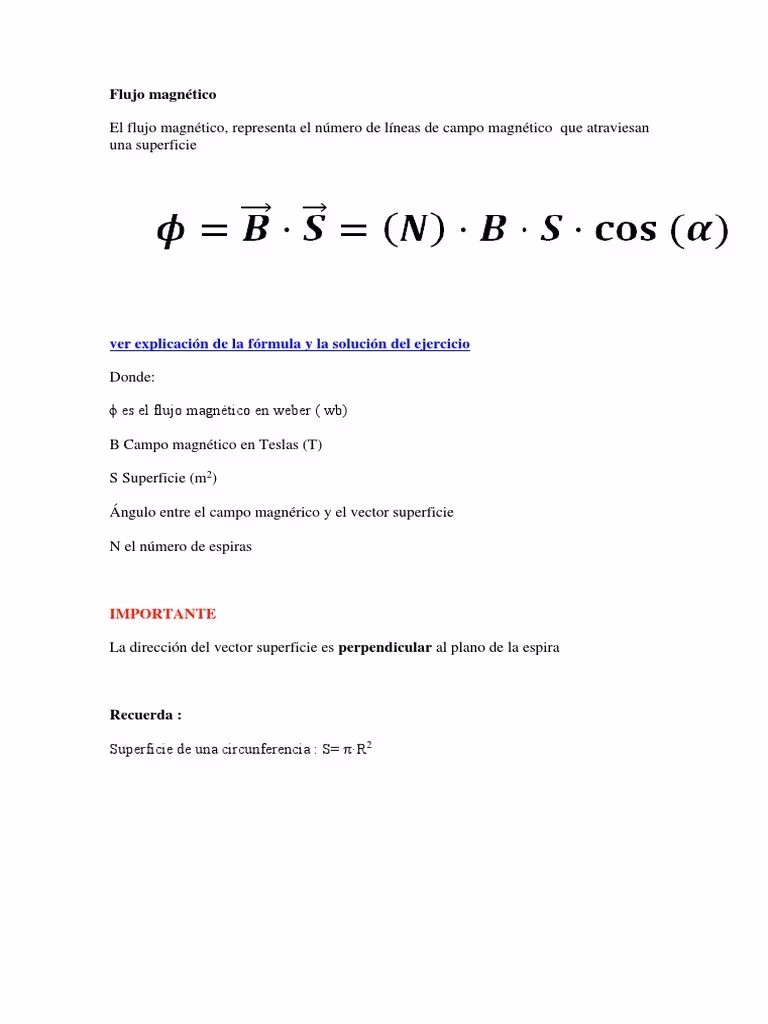

Fórmula y Cálculo del Flujo Magnético

El cálculo del flujo magnético depende de la uniformidad del campo magnético y la geometría de la superficie. Para los casos más sencillos, donde el campo magnético (B) es uniforme y la superficie es plana, la fórmula es bastante directa:

Φ = B ⋅ A

Donde:

• Φ es el flujo magnético.
• B es la magnitud del campo magnético (densidad de flujo magnético).
• A es la magnitud del área de la superficie.

Sin embargo, esta fórmula simple asume que el campo magnético es perpendicular a la superficie. En la mayoría de los escenarios reales, el campo magnético puede tener cualquier orientación con respecto a la superficie. Para tener en cuenta esto, se introduce el ángulo entre el vector de campo magnético (B) y el vector de área (A), que es un vector perpendicular a la superficie con una magnitud igual al área de la superficie.

La fórmula general es:

Φ = B A cos(θ)

Donde:

• θ (theta) es el ángulo entre el vector de campo magnético (B) y el vector de área (A).

Casos Especiales del Ángulo:

• Flujo Máximo: Si el campo magnético es perfectamente perpendicular a la superficie (es decir, el vector de campo magnético es paralelo al vector de área), el ángulo θ es 0°. Dado que cos(0°) = 1, la fórmula se simplifica a Φ = B A. Este es el flujo magnético máximo posible para un campo magnético y un área dados.
• Flujo Nulo: Si el campo magnético es paralelo a la superficie (es decir, el vector de campo magnético es perpendicular al vector de área), el ángulo θ es 90°. Dado que cos(90°) = 0, el flujo magnético es Φ = 0. Esto significa que ninguna línea de campo magnético atraviesa la superficie.

Flujo Magnético para Campos No Uniformes o Superficies Complejas:

Cuando el campo magnético no es uniforme o la superficie no es plana, el cálculo requiere el uso de cálculo integral. En este caso, el flujo magnético se define como la integral de superficie del producto escalar del campo magnético y un elemento diferencial de área (dS):

dΦ = B ⋅ dS

Para calcular el flujo total a través de una superficie S, se integra sobre toda la superficie:

Φ = ∫_S B ⋅ dS

Esta integral suma el flujo a través de cada pequeña porción de la superficie, permitiendo calcular el flujo total incluso en las situaciones más complejas.

Unidades de Medida del Flujo Magnético

La unidad de medida del flujo magnético en el Sistema Internacional de Unidades (SI) es el Weber (Wb). Su nombre rinde homenaje al físico alemán Wilhelm Eduard Weber, quien realizó importantes contribuciones al estudio del electromagnetismo. Un Weber se define como el flujo magnético que, al disminuir uniformemente a cero en un segundo a través de un circuito de una espira, produce una fuerza electromotriz de un voltio.

En términos de otras unidades SI, un Weber equivale a un Tesla-metro cuadrado (T⋅m²). Es importante no confundir el Weber (unidad de flujo magnético) con el Tesla (unidad de densidad de flujo magnético o intensidad de campo magnético). Un Tesla representa la densidad de flujo de un Weber por metro cuadrado (1 T = 1 Wb/m²).

La Importancia del Flujo Magnético en la Física

El flujo magnético no es solo una cantidad teórica; es un concepto fundamental que subyace en varias leyes y principios cruciales del electromagnetismo, con vastas aplicaciones prácticas.

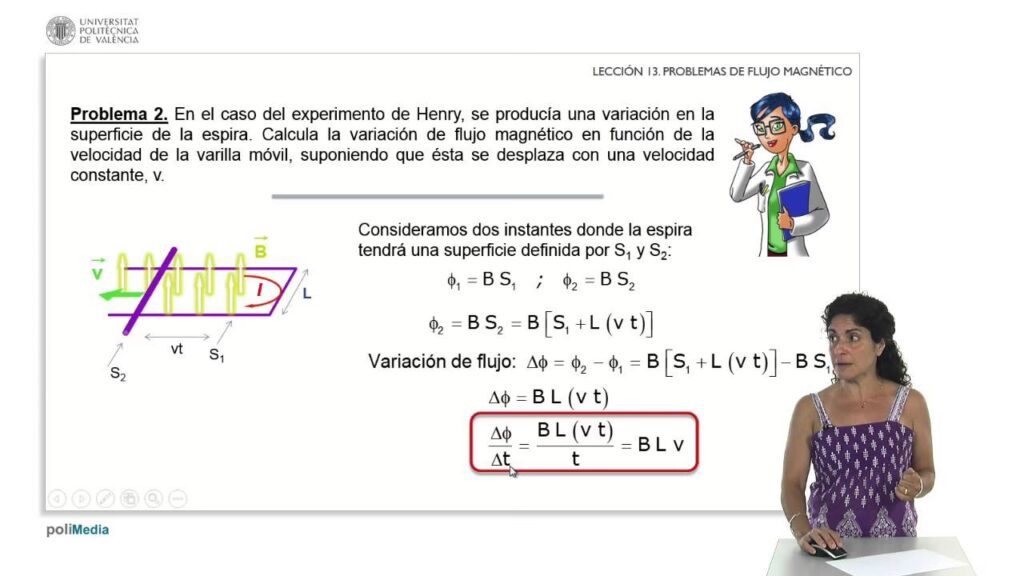

La Ley de Faraday de la Inducción Electromagnética:

Esta ley, formulada por Michael Faraday, es una de las piedras angulares de nuestra sociedad tecnológica. Establece que un cambio en el flujo magnético a través de una espira o bobina de alambre induce una fuerza electromotriz (FEM), es decir, un voltaje. Si la espira forma un circuito cerrado, esta FEM inducirá una corriente eléctrica. La magnitud de la FEM inducida es directamente proporcional a la tasa de cambio del flujo magnético con respecto al tiempo.

Esta ley es el principio fundamental detrás de la operación de:

• Generadores eléctricos: Convierten energía mecánica en energía eléctrica al hacer girar bobinas de alambre dentro de un campo magnético, cambiando así el flujo magnético a través de ellas.
• Transformadores: Utilizan el cambio de flujo magnético para cambiar los niveles de voltaje de la corriente alterna, permitiendo la transmisión eficiente de electricidad a largas distancias.
• Sensores magnéticos: Muchos sensores modernos detectan cambios en el flujo magnético para medir velocidad, posición o presencia de objetos.

La Ley de Gauss para el Magnetismo:

Esta ley es una de las cuatro ecuaciones de Maxwell y es tan fundamental para el magnetismo como la Ley de Gauss para la electricidad lo es para los campos eléctricos. La Ley de Gauss para el magnetismo establece que el flujo magnético total a través de cualquier superficie cerrada es siempre cero.

Matemáticamente, se expresa como:

∲ B ⋅ dS = 0

Donde la integral con el círculo indica una integral de superficie sobre una superficie cerrada. Esta ley tiene una implicación profunda: no existen los monopolos magnéticos. A diferencia de las cargas eléctricas (que pueden existir como monopolos positivos o negativos), las líneas de campo magnético siempre forman bucles cerrados, saliendo de un polo norte y entrando en un polo sur, y continuando a través del interior del imán para completar el bucle. Esto significa que si una línea de campo magnético entra en una superficie cerrada, debe salir de ella, resultando en un flujo neto de cero a través de la superficie completa. Esta ausencia de monopolos magnéticos es una característica distintiva del magnetismo.

Más allá de estas leyes, el flujo magnético es fundamental en el diseño y operación de diversas tecnologías, desde simples electromagnéticos hasta complejos dispositivos de resonancia magnética (MRI) y sistemas de levitación magnética. Comprenderlo nos permite manipular y predecir el comportamiento de las fuerzas magnéticas en un área.

Desentrañando la Fórmula Dimensional del Flujo Magnético

La fórmula dimensional de una cantidad física es una expresión que muestra cómo esa cantidad se relaciona con las cantidades fundamentales del Sistema Internacional (SI), como masa (M), longitud (L), tiempo (T) y corriente eléctrica (I). Comprender la fórmula dimensional es crucial para verificar la consistencia de las ecuaciones y para convertir unidades.

Derivemos la fórmula dimensional del flujo magnético paso a paso:

1. Fuerza (F):

La fuerza, según la segunda ley de Newton (F=ma), tiene dimensiones de masa por aceleración. La aceleración es cambio de velocidad por unidad de tiempo, y la velocidad es cambio de longitud por unidad de tiempo.

Dimensiones de Aceleración = [L¹T⁻²]
Dimensiones de Fuerza = [M¹L¹T⁻²]

2. Carga Eléctrica (q):

La corriente eléctrica (I) se define como la cantidad de carga (q) que fluye por unidad de tiempo (t) (I = q/t). Por lo tanto, la carga es corriente por tiempo.

Dimensiones de Carga = [I¹T¹]

3. Velocidad (v):

La velocidad es la distancia recorrida por unidad de tiempo.

Dimensiones de Velocidad = [L¹T⁻¹]

4. Campo Magnético (B):

El campo magnético se puede definir a partir de la fuerza que experimenta una carga en movimiento en un campo magnético (F = qvB sinθ). Despejando B, tenemos B = F / (qv).

Dimensiones de B = [Dimensiones de F] / ([Dimensiones de q] × [Dimensiones de v])
Dimensiones de B = [M¹L¹T⁻²] / ([I¹T¹] × [L¹T⁻¹])
Dimensiones de B = [M¹L¹T⁻²] / [I¹L¹]
Dimensiones de B = [M¹T⁻²I⁻¹]

5. Área (A):

El área es una longitud al cuadrado.

Dimensiones de Área = [L²]

6. Flujo Magnético (Φ):

Finalmente, el flujo magnético (Φ) se define como el producto del campo magnético y el área (Φ = BA cosθ). La función trigonométrica (cosθ) es adimensional.

Dimensiones de Φ = [Dimensiones de B] × [Dimensiones de A]
Dimensiones de Φ = [M¹T⁻²I⁻¹] × [L²]
Dimensiones de Φ = [M¹L²T⁻²I⁻¹]

Por lo tanto, la fórmula dimensional del flujo magnético es [M¹L²T⁻²I⁻¹].

Preguntas Frecuentes

¿Qué es el flujo magnético?

El flujo magnético es una medida de la cantidad total de campo magnético que atraviesa una superficie dada. Se puede visualizar como el número de líneas de campo magnético que pasan a través de un área específica. Es un concepto escalar que cuantifica la interacción del campo magnético con una superficie, y su valor depende de la intensidad del campo, el área de la superficie y la orientación relativa entre ambos.

¿En qué unidades se mide el flujo magnético?

La unidad de medida del flujo magnético en el Sistema Internacional de Unidades (SI) es el Weber (Wb). Un Weber es equivalente a un Tesla-metro cuadrado (1 Wb = 1 T⋅m²). Es fundamental distinguir esta unidad de la del campo magnético (Tesla), que representa la densidad de flujo magnético por unidad de área.

¿Cuál es la fórmula dimensional del flujo magnético?

La fórmula dimensional del flujo magnético es [M¹L²T⁻²I⁻¹]. Esta expresión desglosa la cantidad física en términos de las potencias de las dimensiones fundamentales: masa (M), longitud (L), tiempo (T) y corriente eléctrica (I). Su derivación parte de la relación entre fuerza, carga, velocidad y campo magnético, y finalmente incorpora el área.

¿Por qué el flujo magnético a través de una superficie cerrada es cero?

Según la Ley de Gauss para el magnetismo, el flujo magnético neto a través de cualquier superficie cerrada es siempre cero. Esta ley es una de las ecuaciones fundamentales del electromagnetismo y se debe a la ausencia de monopolos magnéticos. A diferencia de las cargas eléctricas que pueden existir de forma aislada (positiva o negativa), las líneas de campo magnético siempre forman bucles cerrados, lo que significa que si una línea de campo entra en una superficie cerrada, debe salir de ella, resultando en un flujo neto nulo.

¿Cómo se relaciona el flujo magnético con la generación de electricidad?

La relación fundamental se describe en la Ley de Faraday de la Inducción Electromagnética. Esta ley establece que un cambio en el flujo magnético a través de una espira o bobina induce una fuerza electromotriz (voltaje), lo que a su vez puede generar una corriente eléctrica. Este principio es la base de los generadores eléctricos, los transformadores y muchos otros dispositivos electromagnéticos que son cruciales para la tecnología moderna.

¿Puede el flujo magnético ser negativo?

Sí, el flujo magnético puede ser negativo. La fórmula Φ = B A cos(θ) incluye el coseno del ángulo entre el vector de campo magnético y el vector de área. Si el ángulo θ es mayor de 90 grados (es decir, los vectores apuntan en direcciones generalmente opuestas), el coseno será negativo, lo que resultará en un flujo magnético negativo. Esto simplemente indica la dirección en la que las líneas de campo atraviesan la superficie en relación con la orientación definida para el vector de área.

Conclusión

En resumen, el flujo magnético es mucho más que una simple cantidad física; es una ventana a la comprensión de cómo interactúan los campos magnéticos con el espacio y la materia. Desde su definición intuitiva como la 'cantidad' de campo que atraviesa una superficie, hasta su precisa formulación matemática y su fundamental importancia en leyes como las de Faraday y Gauss, el flujo magnético sustenta gran parte de nuestra tecnología y nuestra comprensión del universo. Su fórmula dimensional, [M¹L²T⁻²I⁻¹], no solo es una herramienta analítica, sino un testimonio de la interconexión de las propiedades fundamentales de la naturaleza.

La capacidad de cuantificar y manipular el flujo magnético ha sido clave para el desarrollo de incontables innovaciones, desde la generación de energía eléctrica hasta la creación de lentes magnéticas en microscopios electrónicos que permiten explorar el mundo a escala nanométrica. Comprender el flujo magnético no solo enriquece nuestro conocimiento de la física, sino que también nos permite apreciar la ingeniosidad detrás de las innovaciones que impulsan el mundo moderno, demostrando cómo los conceptos abstractos de la ciencia pura se traducen en herramientas transformadoras para la humanidad.
