En el vasto universo de la física y la ingeniería, comprender cómo una determinada "cantidad" atraviesa una superficie es fundamental. Este concepto, conocido como flujo, es una poderosa herramienta que nos permite cuantificar el movimiento de fluidos, la intensidad de campos eléctricos o la propagación de energía. Aunque la palabra "flujo" evoca imágenes de agua corriendo o aire en movimiento, su aplicación es mucho más amplia, extendiéndose a fenómenos donde no hay materia real circulando, como en el caso de los campos eléctricos. Este artículo te guiará a través de los principios para calcular el flujo, explorando desde las complejidades del campo eléctrico y la Ley de Gauss hasta el flujo de fluidos y otros conceptos radiométricos.
- ¿Qué es el Flujo a Través de una Superficie?
- El Flujo del Campo Eléctrico y la Ley de Gauss
- Aplicaciones de la Ley de Gauss
- El Flujo en Fluidos: Más Allá de la Electricidad
- Flujo Total y Conceptos Radiométricos
- Preguntas Frecuentes sobre el Cálculo del Flujo
- ¿Es el flujo siempre material?
- ¿Por qué es importante la simetría para aplicar la Ley de Gauss?
- ¿Cómo se relaciona el flujo eléctrico con el teorema de la divergencia?
- ¿Se puede calcular el flujo a través de una superficie abierta?
- ¿Cuál es la diferencia entre flujo de campo eléctrico y flujo de fluidos?
- Conclusión
¿Qué es el Flujo a Través de una Superficie?
En su esencia más básica, el flujo a través de una superficie es una medida de cuánto de una determinada cantidad (sea masa, energía, o la influencia de un campo) pasa a través de dicha superficie por unidad de tiempo. Piensa en el flujo de agua a través de un colador: la cantidad de agua que lo atraviesa depende no solo de la velocidad del agua, sino también del tamaño y la orientación del colador.
Para describir matemáticamente este concepto, una superficie puede ser representada por un vector diferencial, dS, cuyo módulo es el área de un pequeño elemento de la superficie, su dirección es perpendicular a la misma, y su sentido apunta hacia "fuera" de la superficie (en el caso de una superficie cerrada). El flujo de un campo vectorial (como un campo eléctrico E o una velocidad de fluido v) a través de un elemento de superficie se define mediante el producto escalar entre el vector de campo y el vector de superficie:
dΦ = E ⋅ dS (para campo eléctrico) o dΦ = v ⋅ dS (para fluidos)
El flujo total a través de una superficie más grande se obtiene integrando esta expresión sobre toda la superficie:
Φ = ∫ E ⋅ dS o Φ = ∫ v ⋅ dS
Es crucial entender que la orientación de la superficie es determinante para el flujo. Si la superficie es paralela a las líneas del campo, el producto escalar es nulo, y por lo tanto, el flujo es cero, ya que ninguna línea "atraviesa" la superficie. Por el contrario, si la superficie se orienta perpendicularmente al campo, el producto escalar es máximo, resultando en el flujo máximo, ya que la mayor cantidad de líneas de campo la atraviesan.
El Flujo del Campo Eléctrico y la Ley de Gauss
El concepto de flujo es particularmente poderoso en el estudio de los campos eléctricos. Aunque no hay "materia" que fluya físicamente a través de una superficie en el caso de un campo eléctrico, podemos visualizar el campo mediante líneas imaginarias llamadas líneas de campo. El flujo del campo eléctrico, entonces, se convierte en una medida del número de estas líneas que atraviesan una superficie determinada. Esta analogía nos permite cuantificar la "fuerza" o "densidad" del campo eléctrico a través de una región.
Definición y Propiedades del Flujo Eléctrico
Como se mencionó, el flujo eléctrico se define por el producto escalar Φ = ∫ E ⋅ dS. Algunas propiedades clave son:
- Si la superficie es paralela a las líneas de campo,
EydSson perpendiculares, y el flujo es nulo. - Si la superficie es perpendicular a las líneas de campo,
EydSson paralelos, y el flujo es máximo. - El flujo es una magnitud escalar, es decir, solo tiene magnitud, no dirección.

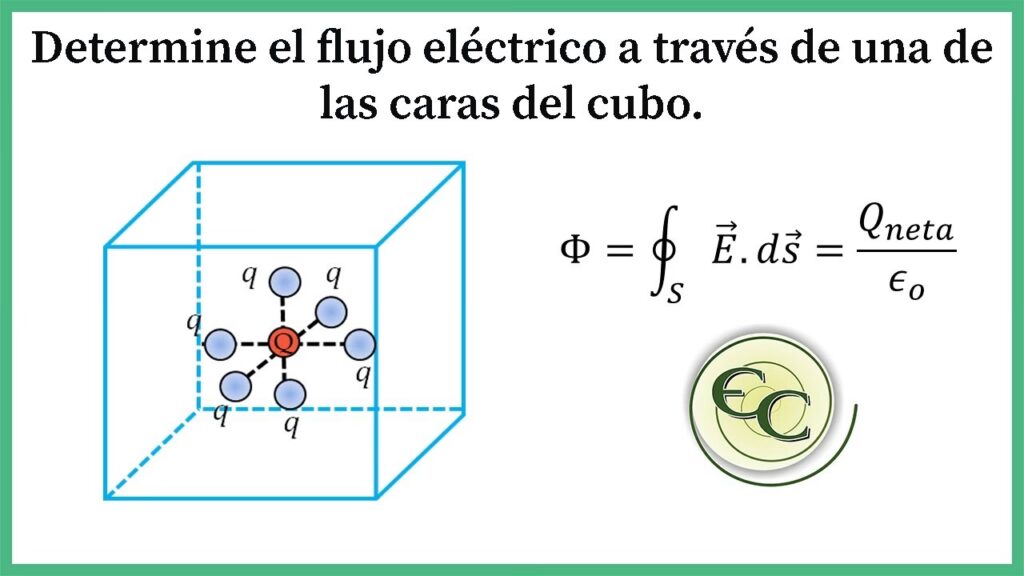

La Ley de Gauss: Un Pilar de la Electrodinámica
La Ley de Gauss es una de las cuatro ecuaciones fundamentales de Maxwell, que rigen el comportamiento de los campos electromagnéticos. Fue formulada por Carl Friedrich Gauss en 1835 y establece una relación directa entre el flujo del campo eléctrico a través de una superficie cerrada y la carga eléctrica contenida dentro de esa superficie. Matemáticamente, se expresa como:
Φ = ∫ E ⋅ dS = q / ε₀
Donde:
Φes el flujo eléctrico total a través de la superficie cerrada.qes la carga neta total encerrada por la superficie.ε₀es la permitividad del vacío, una constante fundamental (aproximadamente 8.854 x 10-12 C²/N·m²).- La integral se realiza sobre una superficie cerrada, que se denomina superficie gaussiana.
La Ley de Gauss es increíblemente útil para calcular el campo eléctrico en situaciones donde la distribución de carga presenta una alta simetría (esférica, cilíndrica o plana). Para aplicarla, es fundamental conocer la dirección y el sentido de las líneas de campo, lo que nos permite elegir una superficie gaussiana adecuada que simplifique la integral de flujo.
Tabla Comparativa: Flujo Eléctrico vs. Flujo de Masa
| Característica | Flujo Eléctrico | Flujo de Masa |
|---|---|---|
| ¿Qué fluye? | Líneas de campo eléctrico (concepto abstracto) | Materia (partículas, fluido) |
| Naturaleza | No material | Material |
| Dependencia de orientación | Sí, crucial para el cálculo | Sí, afecta la cantidad que pasa |
| Unidades Típicas | N·m²/C o V·m | kg/s o m³/s |
Aplicaciones de la Ley de Gauss
Veamos cómo la Ley de Gauss simplifica el cálculo del campo eléctrico en escenarios comunes.
Campo Creado por un Plano Infinito Cargado
Consideremos un plano infinito con una densidad superficial de carga uniforme y positiva (σ = q/S). Las líneas de campo eléctrico de un plano infinito cargado son uniformes y perpendiculares al plano, apuntando hacia afuera en ambas direcciones. Para aplicar la Ley de Gauss, elegimos una superficie gaussiana cilíndrica que atraviese el plano, con sus bases paralelas al plano. El flujo a través de la superficie lateral del cilindro es nulo, ya que las líneas de campo son paralelas a ella. Las únicas contribuciones al flujo provienen de las dos bases del cilindro.
El flujo total a través del cilindro es la suma de los flujos a través de sus bases:
Φ = E ⋅ A + E ⋅ A = 2EA (donde A es el área de una base)
Según la Ley de Gauss, este flujo es igual a la carga encerrada dividida por ε₀. La carga encerrada es q = σA.
2EA = σA / ε₀
Despejando E, obtenemos el módulo del campo eléctrico:
E = σ / (2ε₀)
Este resultado demuestra que el campo eléctrico de un plano infinito cargado es uniforme y no depende de la distancia al plano.
Campo en el Interior de un Condensador Plano-Paralelo
Un condensador (o capacitor) es un dispositivo fundamental para almacenar energía eléctrica. La configuración más sencilla es el condensador plano-paralelo, formado por dos placas conductoras paralelas, muy cercanas entre sí, con cargas iguales y opuestas (+q en una placa, -q en la otra), separadas por vacío o un material dieléctrico.
El campo eléctrico creado por una sola placa es E = σ / (2ε₀), como vimos anteriormente. En un condensador, las líneas de campo de la placa positiva salen de ella, y las de la placa negativa entran en ella. Esto tiene implicaciones cruciales:
- Fuera del condensador: Los campos de ambas placas se oponen y se anulan mutuamente, resultando en un campo eléctrico nulo.
- Dentro del condensador: Los campos de ambas placas apuntan en la misma dirección (de la placa positiva a la negativa) y se suman, duplicando el campo de una sola placa.
Así, el campo eléctrico en el interior de un condensador plano-paralelo es:
E_total = E_positiva + E_negativa = (σ / (2ε₀)) + (σ / (2ε₀)) = σ / ε₀
Este campo uniforme en el interior es lo que permite al condensador almacenar energía eficientemente. El primer condensador, la Botella de Leiden, fue inventado en 1746 y marcó un hito en la comprensión y aplicación de la electricidad.
El Flujo en Fluidos: Más Allá de la Electricidad
Volviendo a la analogía original, el flujo también es un concepto central en la mecánica de fluidos, donde se conoce comúnmente como caudal. El caudal (Q) es una medida del volumen de líquido que se mueve a través de una sección transversal de una tubería o canal en un cierto período de tiempo. Depende del área de la sección y de la velocidad del fluido.
Fórmula del Caudal
La fórmula general para el caudal es sorprendentemente simple:
Q = A ⋅ v
Donde:
Qes el caudal de líquido (típicamente en m³/s o L/s).Aes el área de la sección transversal de la tubería o canal (en m²).ves la velocidad promedio del líquido (en m/s).
Para diferentes formas de secciones transversales, el cálculo del área A varía:
- Tubería circular:
A = πR²(dondeRes el radio del tubo). - Conducto rectangular:
A = w ⋅ h(dondewes el ancho yhes la altura).
Es útil recordar que 1 m³/s = 1000 L/s para conversiones de unidades.
Ejemplos Prácticos de Cálculo de Flujo de Fluidos
Ejemplo 1: Flujo en un tubo circular
El agua fluye a través de un tubo circular con un radio de 0.0800 m. La velocidad del agua es de 3.30 m/s. ¿Cuál es el caudal de agua en L/s?
- Calcular el área de la tubería:
A = πR² = π(0.0800 m)² = π(0.00640 m²) ≈ 0.0201 m² - Calcular el caudal en m³/s:
Q = A ⋅ v = (0.0201 m²)(3.30 m/s) ≈ 0.0663 m³/s - Convertir el caudal a L/s:
Q = 0.0663 m³/s × 1000 L/m³ = 66.3 L/s
Ejemplo 2: Flujo en un conducto rectangular
El agua fluye a través de un conducto rectangular abierto de 1.20 m de ancho y 0.200 m de profundidad. La velocidad del agua es de 5.00 m/s. ¿Cuál es la tasa de flujo del agua a través del conducto en L/s?
- Calcular el área del conducto:
A = w ⋅ h = (1.20 m)(0.200 m) = 0.240 m² - Calcular el caudal en m³/s:
Q = A ⋅ v = (0.240 m²)(5.00 m/s) = 1.20 m³/s - Convertir el caudal a L/s:
Q = 1.20 m³/s × 1000 L/m³ = 1200 L/s
Flujo Total y Conceptos Radiométricos
El concepto de flujo se extiende más allá de los campos eléctricos y los fluidos para describir la propagación o distribución espacial de cualquier cantidad. En radiometría, por ejemplo, el flujo (Φ) puede referirse a la energía radiante, la luz visible (flujo luminoso), o los fotones. Estas cantidades se propagan según las leyes de la geometría de la radiación.
Dentro de este campo, se definen entidades más específicas que describen cómo se distribuye el flujo en el espacio:
- Esterancia (Sterance) o Radiancia/Luminancia (
L): Es la distribución geométrica del flujo con respecto a la posición y la dirección. Representa el flujo por unidad de área proyectada y por unidad de ángulo sólido (ej. W·m⁻²·sr⁻¹). Es una medida de la "brillantez" de una fuente en una dirección particular. - Areancia (Areance) o Excitancia/Irradiancia/Iluminancia (
MoE): Es la distribución geométrica del flujo con respecto a la posición (superficie). Mide el flujo por unidad de área (ej. W·m⁻² o lm·m⁻²). La exitancia se refiere al flujo emitido por una superficie, mientras que la irradiancia/iluminancia se refiere al flujo incidente sobre una superficie. - Puntancia (Pointance) o Intensidad (
I): Es la distribución geométrica del flujo con respecto a la dirección. Mide el flujo por unidad de ángulo sólido (ej. W·sr⁻¹ o lm·sr⁻¹). Describe la potencia o luz emitida por una fuente en una dirección específica.
Estos términos demuestran la versatilidad del concepto de flujo para cuantificar la propagación de diversas cantidades físicas, desde la energía electromagnética hasta las partículas, a través de cualquier tipo de superficie o región en el espacio. Comprender el flujo total implica integrar estas distribuciones sobre áreas y ángulos sólidos relevantes, permitiendo un análisis exhaustivo de cómo las cantidades se distribuyen y se mueven en un campo.
Preguntas Frecuentes sobre el Cálculo del Flujo
Aquí respondemos algunas dudas comunes sobre el concepto de flujo.
¿Es el flujo siempre material?
No. Como hemos visto con el flujo del campo eléctrico, el concepto de flujo puede aplicarse a campos donde no hay una sustancia material que se mueva físicamente. En estos casos, el flujo cuantifica la "densidad" o "intensidad" de las líneas de campo que atraviesan una superficie.
¿Por qué es importante la simetría para aplicar la Ley de Gauss?
La simetría es crucial porque permite simplificar la integral de flujo. Si la distribución de carga tiene una simetría esférica, cilíndrica o plana, podemos elegir una superficie gaussiana donde el campo eléctrico sea constante en magnitud y perpendicular (o paralelo) a la superficie, lo que convierte la compleja integral en una simple multiplicación, facilitando enormemente el cálculo del campo eléctrico.
¿Cómo se relaciona el flujo eléctrico con el teorema de la divergencia?
La Ley de Gauss es, de hecho, una forma integral del Teorema de la Divergencia (también conocido como Teorema de Gauss en matemáticas). Este teorema relaciona el flujo de un campo vectorial a través de una superficie cerrada con la divergencia del campo dentro del volumen encerrado. En el caso del campo eléctrico, establece que la divergencia del campo eléctrico es proporcional a la densidad de carga en ese punto, lo cual es la forma diferencial de la Ley de Gauss.
¿Se puede calcular el flujo a través de una superficie abierta?
Sí, el concepto de flujo (Φ = ∫ E ⋅ dS) se aplica tanto a superficies abiertas como cerradas. Sin embargo, la Ley de Gauss, con su relación directa entre el flujo y la carga encerrada, solo es válida para superficies cerradas.
¿Cuál es la diferencia entre flujo de campo eléctrico y flujo de fluidos?
Aunque ambos usan el mismo principio matemático (producto escalar de un campo vectorial por un vector de área), la principal diferencia radica en la naturaleza de lo que se "fluye". En el flujo de fluidos, estamos midiendo el volumen o la masa de una sustancia material que atraviesa una superficie. En el flujo eléctrico, estamos cuantificando la "influencia" o "densidad de líneas" de un campo no material. Las unidades y las interpretaciones físicas son, por lo tanto, distintas.
Conclusión
El cálculo del flujo a través de una superficie es un concepto unificador en diversas ramas de la ciencia y la ingeniería. Ya sea que estemos analizando la distribución de un campo eléctrico con la poderosa Ley de Gauss, determinando el caudal de agua en una tubería o comprendiendo la propagación de la luz, el flujo nos proporciona una forma cuantitativa de medir cómo las cantidades físicas interactúan y atraviesan el espacio. Dominar este concepto no solo te equipa con herramientas esenciales para la resolución de problemas, sino que también profundiza tu comprensión de la interconexión de los fenómenos físicos que nos rodean.
