El Factor de Rizo: Cálculo y su Importancia

En el fascinante mundo de la electrónica, transformar la corriente alterna (AC) de la red eléctrica en corriente continua (DC) es un proceso fundamental para alimentar la mayoría de nuestros dispositivos. Sin embargo, esta conversión nunca es perfecta. La señal de salida DC obtenida de un rectificador y un filtro no es completamente 'plana'; siempre contiene una pequeña variación periódica, una componente de AC superpuesta, conocida como rizo. Para cuantificar la calidad de esta conversión y la pureza de la señal DC, utilizamos un parámetro esencial: el factor de rizo.

Comprender y calcular el factor de rizo es crucial para cualquier ingeniero o aficionado a la electrónica, ya que un rizo excesivo puede causar desde un molesto zumbido en equipos de audio hasta fallas graves en circuitos digitales sensibles. Este artículo te guiará a través de su definición, las fórmulas para su cálculo, los factores que lo afectan y las estrategias para minimizarlo, asegurando así fuentes de alimentación más estables y eficientes.

¿Qué es el Factor de Rizo?

El factor de rizo, denotado comúnmente por la letra griega gamma (γ) o r (r), es una medida de la efectividad de un filtro para reducir la componente de corriente alterna (AC) en la salida de un rectificador. En términos más técnicos, se define como la relación entre el valor RMS (Root Mean Square) de la componente AC de la tensión de salida y el valor promedio (DC) de la tensión de salida. Es una cantidad adimensional y a menudo se expresa como un porcentaje.

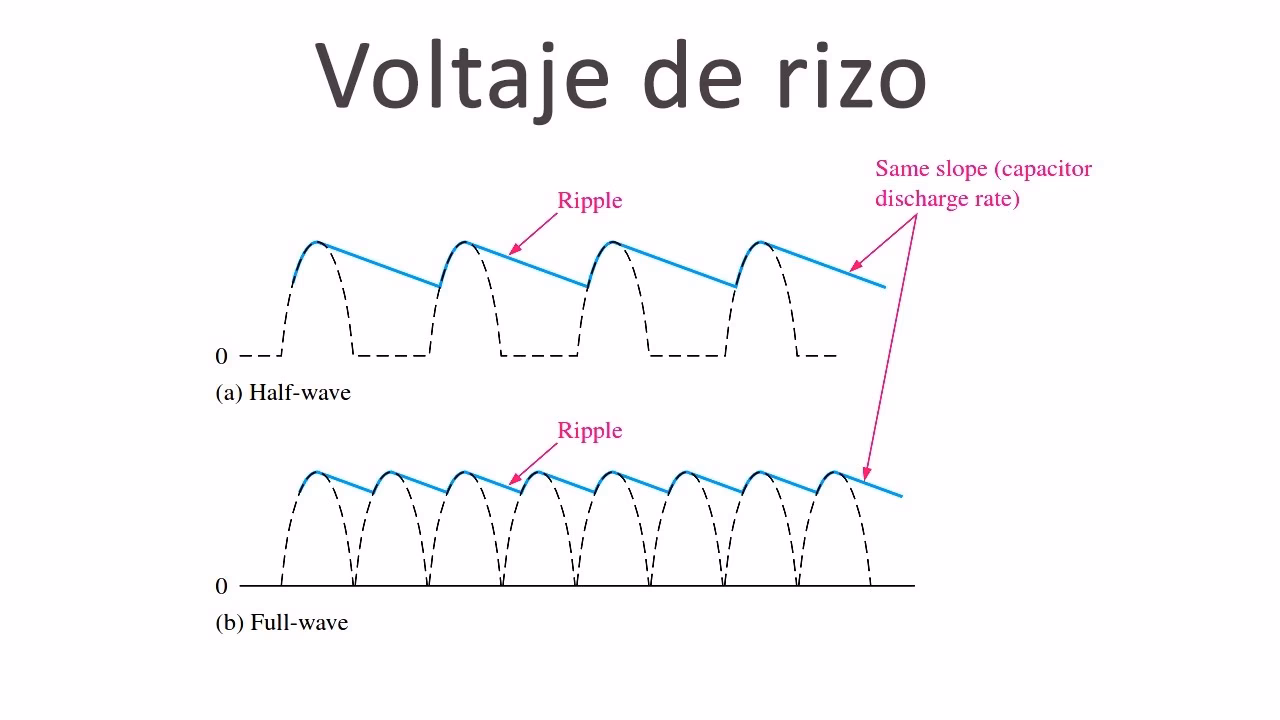

Imagina la salida de un rectificador como una onda con crestas y valles. Cuando le añades un filtro (normalmente un capacitor), estas variaciones se suavizan, acercándose a una línea recta. El rizo es la pequeña oscilación restante. Un factor de rizo bajo indica una señal DC más 'limpia' y estable, lo que es deseable para la mayoría de las aplicaciones electrónicas.

¿Por Qué es Importante el Factor de Rizo?

La importancia del factor de rizo radica directamente en la calidad y fiabilidad de los circuitos electrónicos alimentados. Un rizo excesivo puede tener múltiples consecuencias negativas:

• Ruido y Distorsión: En aplicaciones de audio, un alto rizo se manifiesta como un zumbido audible (hum) en los altavoces. En sistemas de comunicación, puede introducir ruido indeseable en la señal.
• Mal Funcionamiento de Circuitos Digitales: Los circuitos digitales (microcontroladores, memorias, etc.) requieren una tensión de alimentación muy estable. Las fluctuaciones causadas por un rizo elevado pueden provocar errores lógicos, reinicios inesperados o fallos en la operación.
• Calentamiento y Estrés en Componentes: La componente AC del rizo genera calentamiento adicional en los componentes de carga, lo que puede reducir su vida útil y eficiencia.
• Menor Eficiencia: Una fuente de alimentación con alto rizo es menos eficiente, ya que parte de la energía se 'desperdicia' en las fluctuaciones en lugar de ser entregada como una DC pura.
• Inestabilidad en Circuitos Analógicos: Sensores, amplificadores operacionales y otros componentes analógicos son muy sensibles a las variaciones en la tensión de alimentación, lo que puede afectar la precisión y estabilidad de sus mediciones o salidas.

Por estas razones, diseñar y verificar que el factor de rizo esté dentro de límites aceptables es un paso crítico en el diseño de cualquier fuente de alimentación.

Fórmulas Clave para el Cálculo del Factor de Rizo

El cálculo del factor de rizo depende de si la salida del rectificador está filtrada o no, y del tipo de rectificador. A continuación, exploraremos las fórmulas más comunes.

Fórmula General del Factor de Rizo

La definición fundamental del factor de rizo (γ) es:

γ = (Vrms_ac / Vdc)

Donde:

• Vrms_ac es el valor RMS de la componente de rizo (AC) en la salida.
• Vdc es el valor promedio o componente DC de la tensión de salida.

Para obtener Vrms_ac, primero necesitamos el valor RMS total de la salida del rectificador (Vrms_total) y el valor DC (Vdc). La relación es:

Vrms_ac = √(Vrms_total2 - Vdc2)

Cálculo para Rectificadores Sin Filtrado (Teórico)

Aunque en la práctica casi siempre se utiliza un filtro, es útil conocer los valores teóricos del rizo sin filtrar para entender su impacto.

Rectificador de Media Onda (Sin Filtro)

Para un rectificador de media onda con una tensión de entrada sinusoidal de pico Vp:

• Vdc = Vp / π
• Vrms_total = Vp / 2

Sustituyendo en las fórmulas anteriores, el factor de rizo teórico para un rectificador de media onda sin filtro es aproximadamente 1.21 (o 121%). Este valor tan alto demuestra por qué el filtrado es indispensable.

Rectificador de Onda Completa (Con Toma Central o Puente de Diodos, Sin Filtro)

Para un rectificador de onda completa (ya sea con toma central o tipo puente de diodos) con una tensión de entrada sinusoidal de pico Vp:

• Vdc = 2Vp / π
• Vrms_total = Vp / √2

Sustituyendo, el factor de rizo teórico para un rectificador de onda completa sin filtro es aproximadamente 0.482 (o 48.2%). Aunque menor que el de media onda, sigue siendo demasiado alto para la mayoría de las aplicaciones.

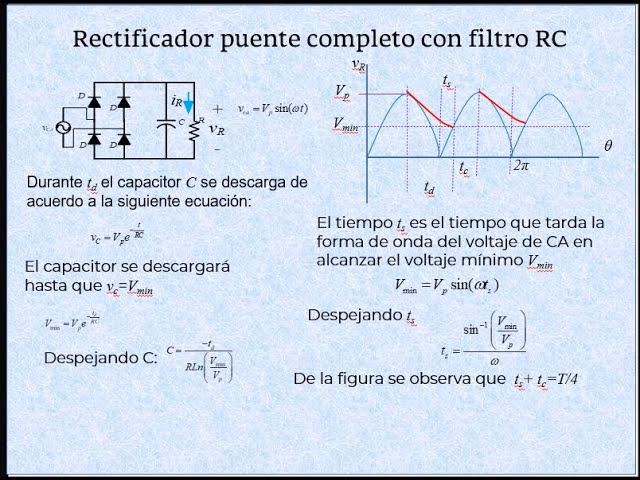

Cálculo para Rectificadores con Filtro de Capacitor (Aproximación Práctica)

La forma más común de reducir el rizo es mediante un capacitor en paralelo con la carga. Para el cálculo, asumimos un rizo 'pequeño' y una descarga aproximadamente lineal del capacitor.

La tensión de rizo pico a pico (Vripple_pp) en la salida filtrada puede aproximarse como:

Vripple_pp ≈ Icarga / (fripple * C)

Donde:

• Icarga es la corriente promedio de carga (en Amperios).
• fripple es la frecuencia de rizo (en Hertz). Para rectificadores de media onda es igual a la frecuencia de línea (ej. 50 Hz o 60 Hz). Para rectificadores de onda completa (toma central o puente) es el doble de la frecuencia de línea (ej. 100 Hz o 120 Hz).
• C es la capacitancia del filtro (en Faradios).

Alternativamente, si conocemos la resistencia de carga (RL), para un rectificador de onda completa:

Vripple_pp ≈ Vp / (2 * f * C * RL)

Donde Vp es la tensión pico del secundario del transformador (o la tensión pico rectificada).

Una vez que tenemos Vripple_pp, podemos aproximar Vrms_ac y Vdc:

• La forma de onda del rizo en un filtro de capacitor es aproximadamente triangular. Para una onda triangular, el valor RMS es Vpico / √3. Por lo tanto, Vrms_ac ≈ Vripple_pp / (2 * √3).
• La tensión DC de salida (Vdc) es aproximadamente la tensión pico rectificada menos la mitad de la tensión de rizo pico a pico: Vdc ≈ Vp - (Vripple_pp / 2).

Finalmente, sustituimos estos valores en la fórmula general del factor de rizo:

γ = (Vripple_pp / (2 * √3)) / (Vp - (Vripple_pp / 2))

Esta fórmula es muy útil para el diseño práctico de fuentes de alimentación con filtro de capacitor.

Factores que Influyen en el Rizo

Varios parámetros impactan directamente en el factor de rizo de una fuente de alimentación:

• Capacitancia del Filtro (C): Un capacitor más grande almacena más energía y se descarga más lentamente, lo que resulta en una menor tensión de rizo pico a pico y, por ende, un menor factor de rizo. Este es el método más común para reducir el rizo.
• Frecuencia de la Señal AC (f): Una mayor frecuencia de entrada (y por lo tanto, una mayor frecuencia de rizo) permite que el capacitor se cargue y descargue más rápidamente en cada ciclo, lo que significa que la caída de tensión durante la descarga es menor. Esto reduce el rizo. Es por eso que las fuentes de alimentación conmutadas, que operan a frecuencias mucho más altas (kHz o MHz), pueden utilizar capacitores de menor valor para lograr un rizo muy bajo.
• Corriente de Carga (I_carga): Una mayor corriente de carga significa que el capacitor se descarga más rápidamente, lo que resulta en una mayor tensión de rizo. Fuentes de alimentación diseñadas para grandes corrientes requieren capacitores de filtro significativamente mayores.
• Tipo de Rectificador: Como vimos, los rectificadores de onda completa producen un rizo inherentemente menor que los de media onda porque la frecuencia de rizo es el doble de la frecuencia de línea, y el capacitor se recarga dos veces por ciclo de entrada.
• Resistencia de la Carga (R_L): Inversamente relacionada con la corriente de carga. Una menor resistencia de carga (mayor corriente) aumentará el rizo.

Tipos de Rectificadores y su Impacto en el Rizo

El tipo de rectificador utilizado es el primer factor determinante en la magnitud del rizo antes de aplicar cualquier filtro.

• Rectificador de Media Onda: Convierte solo la mitad de la onda AC en pulsos DC. Su frecuencia de rizo es igual a la frecuencia de la línea de entrada (ej. 50 Hz o 60 Hz). Produce el mayor rizo y es el menos eficiente, por lo que rara vez se usa en aplicaciones donde se requiere una DC de calidad.
• Rectificador de Onda Completa (Toma Central): Utiliza un transformador con toma central y dos diodos para convertir ambas mitades de la onda AC en pulsos DC. La frecuencia de rizo es el doble de la frecuencia de la línea de entrada (ej. 100 Hz o 120 Hz). Esto facilita el filtrado y reduce el rizo en comparación con la media onda.
• Rectificador de Puente de Diodos: Es el tipo de rectificador de onda completa más común. Utiliza cuatro diodos para convertir ambas mitades de la onda AC. Al igual que el de toma central, su frecuencia de rizo es el doble de la frecuencia de línea. Es preferido por no requerir un transformador con toma central, lo que simplifica el diseño del transformador.

La siguiente tabla resume las características teóricas del rizo para diferentes rectificadores sin filtrar:

Cómo Reducir el Factor de Rizo

Una vez que el rizo es generado por el rectificador, existen varias técnicas para reducirlo a niveles aceptables:

• Capacitores de Filtro: Son el método más básico y común. Un capacitor en paralelo con la carga se carga durante los picos de tensión y se descarga lentamente a través de la carga cuando la tensión del rectificador cae. Un capacitor de mayor valor proporciona un mejor filtrado.
• Filtros LC (Inductor-Capacitor): Añadir un inductor en serie antes del capacitor mejora significativamente el filtrado. El inductor se opone a los cambios en la corriente, suavizando aún más las pulsaciones. Son más efectivos para cargas variables, pero añaden volumen, peso y costo.
• Reguladores de Voltaje Lineales: Componentes como los reguladores de la serie 78xx (ej. 7805 para 5V, 7812 para 12V) o reguladores ajustables como el LM317, no solo mantienen una tensión de salida constante a pesar de las variaciones de la carga o la entrada, sino que también son excelentes para suprimir el rizo. Reducen el rizo a niveles muy bajos (a menudo milivoltios o microvoltios) y son esenciales para alimentar circuitos sensibles. Sin embargo, su eficiencia puede ser baja si la diferencia entre la tensión de entrada y salida es grande, ya que disipan el exceso de energía como calor.
• Reguladores de Voltaje Conmutados (Switching Regulators): Fuentes de alimentación conmutadas (SMPS) como los convertidores buck, boost o buck-boost, operan a altas frecuencias y utilizan inductores y capacitores para almacenar y liberar energía de manera eficiente. Aunque generan su propio tipo de 'ruido de conmutación', sus diseños modernos pueden lograr factores de rizo extremadamente bajos con una eficiencia mucho mayor que los reguladores lineales, especialmente para grandes corrientes.
• Aumento de la Frecuencia: Como se mencionó, operar a frecuencias más altas (típico en fuentes conmutadas) reduce la necesidad de capacitores muy grandes para un rizo dado.

Medición del Factor de Rizo en la Práctica

Aunque el cálculo es fundamental para el diseño, la verificación práctica es igualmente importante. El instrumento principal para medir el rizo es el osciloscopio.

• Con un Osciloscopio:
1. Conecta la punta del osciloscopio en paralelo con la salida DC de la fuente de alimentación.
2. Ajusta el acoplamiento de entrada del osciloscopio a 'AC'. Esto bloqueará la componente DC y te permitirá ver solo la pequeña componente AC (el rizo) amplificada.
3. Ajusta la escala vertical (voltios/división) para que el rizo ocupe la mayor parte de la pantalla.
4. Ajusta la base de tiempo (segundos/división) para visualizar varios ciclos del rizo.
5. Utiliza los cursores de tensión del osciloscopio para medir la tensión de rizo pico a pico (Vripple_pp).
6. Para medir la Vdc, cambia el acoplamiento de entrada a 'DC' y mide la tensión promedio de la señal con los cursores de tensión.
7. Una vez que tengas Vripple_pp y Vdc, puedes estimar Vrms_ac (Vripple_pp / (2 * √3) para una onda triangular) y luego calcular el factor de rizo con la fórmula general. Algunos osciloscopios modernos tienen funciones de medición automática de RMS que pueden simplificar esto.
• Con un Multímetro: Un multímetro común no es ideal para medir el rizo directamente. Aunque algunos multímetros tienen una función de medición de AC RMS, no pueden separar la pequeña componente AC del gran valor DC, a menos que sean un multímetro de verdadero valor eficaz (True RMS) y se utilice un capacitor de acoplamiento en serie para bloquear la DC. Incluso así, la precisión es limitada en comparación con un osciloscopio.

Ejemplos Prácticos de Cálculo

Ejemplo 1: Rectificador de Onda Completa con Filtro de Capacitor

Una fuente de alimentación utiliza un rectificador de puente de diodos alimentado por un transformador que produce una tensión pico de 15V. Se utiliza un capacitor de filtro de 2200 μF (0.0022 F). La frecuencia de línea es de 50 Hz. La corriente de carga máxima es de 0.5 A.

Paso 1: Determinar la frecuencia de rizo (fripple).
Para un rectificador de onda completa, fripple = 2 * flínea = 2 * 50 Hz = 100 Hz.

Paso 2: Calcular la tensión de rizo pico a pico (Vripple_pp).
Vripple_pp ≈ Icarga / (fripple * C)
Vripple_pp ≈ 0.5 A / (100 Hz * 0.0022 F)
Vripple_pp ≈ 0.5 / 0.22 = 2.27 V

Paso 3: Estimar la tensión DC de salida (Vdc).
Vdc ≈ Vp - (Vripple_pp / 2)
Vdc ≈ 15 V - (2.27 V / 2)
Vdc ≈ 15 V - 1.135 V = 13.865 V

Paso 4: Estimar el valor RMS de la componente AC (Vrms_ac).
Vrms_ac ≈ Vripple_pp / (2 * √3)
Vrms_ac ≈ 2.27 V / (2 * 1.732)
Vrms_ac ≈ 2.27 V / 3.464 = 0.655 V

Paso 5: Calcular el factor de rizo (γ).
γ = Vrms_ac / Vdc
γ = 0.655 V / 13.865 V
γ ≈ 0.0472

Expresado como porcentaje, el factor de rizo es aproximadamente 4.72%.

Aplicaciones y Tolerancia del Rizo

El nivel de rizo aceptable varía enormemente según la aplicación:

• Circuitos de Audio: Requieren un rizo muy bajo (a menudo menos del 0.1% o incluso 0.01%) para evitar zumbidos y distorsiones.
• Circuitos Digitales: Especialmente sensibles. Las fluctuaciones de voltaje pueden llevar a errores lógicos. Se busca un rizo por debajo del 1% o 2%, y a menudo se usan reguladores de voltaje para asegurar una alimentación casi perfecta.
• Instrumentación de Precisión: Para equipos de medición y laboratorio, el rizo debe ser extremadamente bajo para garantizar la exactitud de las lecturas.
• Carga de Baterías o Motores: En aplicaciones menos sensibles, como la carga de baterías o el control de motores DC, un rizo de hasta un 5% o 10% podría ser aceptable, ya que la batería o la inercia del motor actúan como un filtro adicional.
• Iluminación LED: El rizo puede causar parpadeo visible en las luces LED, especialmente en cámaras de video.

En general, cuanto más crítico sea el circuito o más sensible al ruido, menor deberá ser el factor de rizo.

Preguntas Frecuentes (FAQs)

¿Cuál es un valor aceptable de factor de rizo?

No hay un valor único 'aceptable' universal. Depende enteramente de la aplicación. Para la mayoría de los circuitos electrónicos sensibles (audio, digital), un factor de rizo inferior al 1% es deseable. Para aplicaciones críticas, se busca incluso menos del 0.1%. Para aplicaciones menos críticas como la carga de baterías, un 5% o incluso 10% podría ser tolerado.

¿Cómo afecta el rizo a los componentes electrónicos?

El rizo introduce una componente AC en la tensión DC, lo que puede causar calentamiento adicional en los componentes de carga (especialmente en motores y transformadores), reducir la vida útil de los capacitores electrolíticos y provocar un funcionamiento errático o inestable en circuitos digitales y analógicos, como ya se mencionó anteriormente.

¿Es el factor de rizo lo mismo que el ruido eléctrico?

No son exactamente lo mismo, aunque están relacionados. El rizo es una forma específica de ruido eléctrico, caracterizado por su periodicidad y su origen en el proceso de rectificación y filtrado de la fuente de alimentación. El ruido eléctrico es un término más amplio que incluye otras interferencias aleatorias o de alta frecuencia generadas por conmutación, radiación electromagnética, etc.

¿Puede una fuente de alimentación conmutada tener rizo?

Sí, las fuentes de alimentación conmutadas (SMPS) también tienen rizo. Sin embargo, su rizo suele ser de una frecuencia mucho más alta (decenas o cientos de kHz, incluso MHz) que el rizo de las fuentes lineales, y su magnitud puede ser muy baja debido a la eficiencia del filtrado a altas frecuencias. También pueden generar 'ruido de conmutación' o picos de alta frecuencia que requieren filtrado adicional.

¿Qué es la tensión de rizo pico a pico (Vpp)?

La tensión de rizo pico a pico (Vripple_pp) es la diferencia entre el valor máximo y el valor mínimo de la tensión de rizo. Es una medida directa de la amplitud de la oscilación de la tensión de salida. Es más fácil de medir directamente con un osciloscopio que el valor RMS del rizo.

En resumen, el factor de rizo es un indicador crucial de la calidad de una fuente de alimentación DC. Un buen diseño y la selección adecuada de componentes son esenciales para mantenerlo dentro de los límites requeridos por la aplicación, garantizando así un funcionamiento estable y fiable de los dispositivos electrónicos.
