Calcula el Espesor de Caños y Tuberías Industriales

En el vasto mundo de la ingeniería y la industria, el diseño y la construcción de sistemas de tuberías son pilares fundamentales para el transporte seguro y eficiente de fluidos, gases y otras sustancias. Un aspecto crítico en este diseño es la determinación precisa del espesor de la pared de un caño. No se trata simplemente de un número, sino de una medida que garantiza la integridad estructural de la tubería bajo diversas condiciones operativas, protegiendo así a las personas, el medio ambiente y la inversión. Un cálculo incorrecto podría llevar a fallas catastróficas, fugas peligrosas o un sobredimensionamiento innecesario que impacte en los costos del proyecto. Por ello, comprender cómo se calcula este valor es indispensable para ingenieros, diseñadores y profesionales del sector.

El espesor de un caño debe ser suficiente para soportar la presión interna y externa, las cargas mecánicas, las vibraciones y los efectos de la corrosión o erosión a lo largo del tiempo. Este artículo profundiza en los principios y las normas que rigen este cálculo, basándose principalmente en el reconocido código ASME B31.3, una referencia esencial en el diseño de tuberías de proceso. Exploraremos las fórmulas, los factores involucrados y las consideraciones adicionales que garantizan la selección adecuada del material y el espesor para cada aplicación específica.

La Importancia del Espesor en la Tubería Industrial

La robustez de una tubería no es un capricho, sino una necesidad dictada por las leyes de la física y las exigencias de la seguridad operativa. El espesor de la pared de un caño es el factor principal que determina su capacidad para resistir la presión interna ejercida por el fluido que transporta. Si la pared es demasiado delgada, la tubería podría ceder, resultando en una ruptura, una explosión o una fuga, con consecuencias potencialmente desastrosas. Por otro lado, un espesor excesivo, aunque aumente la seguridad, incrementa innecesariamente el peso del sistema, el costo de los materiales y la complejidad de la instalación, lo que no es eficiente ni económico.

Más allá de la presión interna, el espesor también influye en la resistencia de la tubería a otras fuerzas. Esto incluye la presión externa (en caso de vacío o de tuberías enterradas), las cargas de flexión y cizallamiento debido al peso propio del caño y su contenido, el soporte de otros componentes, las vibraciones causadas por el flujo o equipos cercanos, y los esfuerzos térmicos generados por las fluctuaciones de temperatura. Además, para aplicaciones donde se manejan fluidos corrosivos o abrasivos, un espesor adicional, conocido como margen de corrosión, es vital para asegurar una vida útil prolongada y segura del sistema. La selección cuidadosa del espesor, por lo tanto, es una decisión de ingeniería que equilibra seguridad, rendimiento y economía.

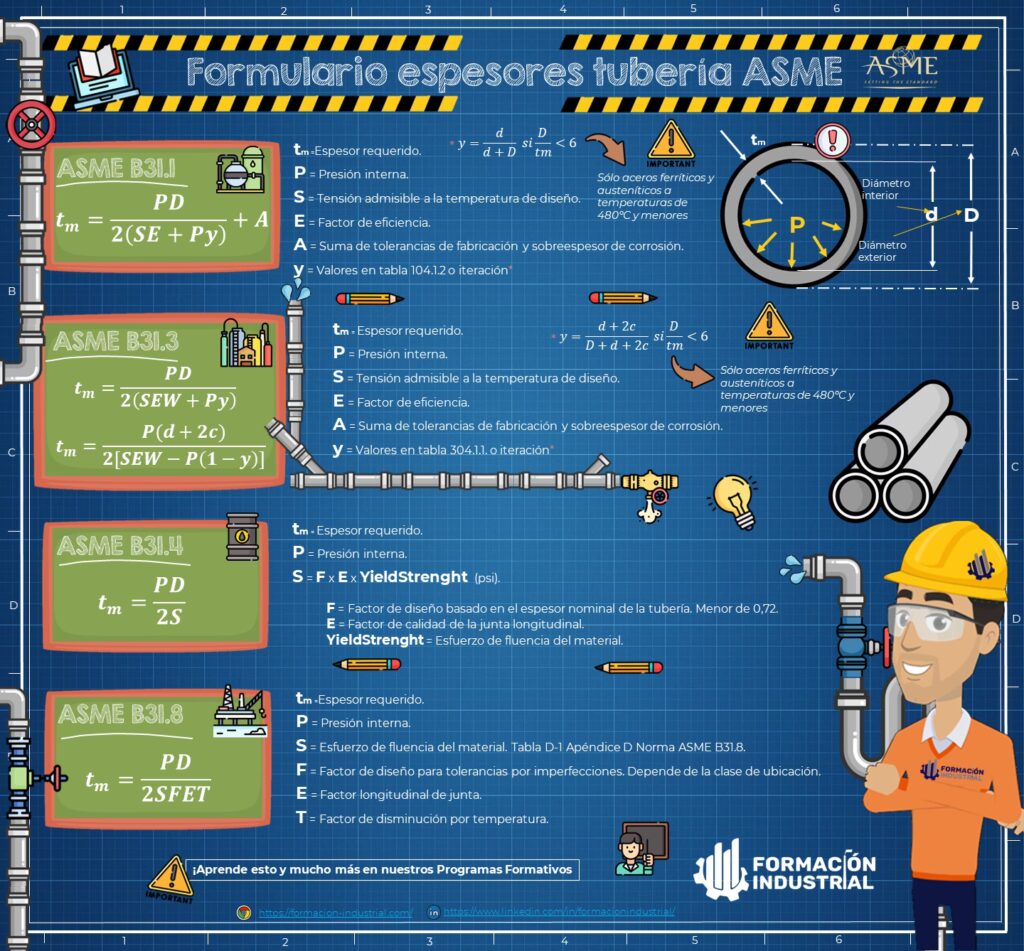

Fundamentos del Cálculo: El Código ASME B31.3

El cálculo del espesor de pared requerido para una tubería de proceso se rige por códigos y estándares internacionales. Uno de los más influyentes y ampliamente aceptados es el código ASME B31.3, “Process Piping”. Este código proporciona las fórmulas y las directrices necesarias para determinar el espesor mínimo requerido para que una tubería resista la presión interna de diseño. La base de este cálculo se encuentra en la sección 304.1.2 (a) del código, que presenta ecuaciones ligeramente diferentes para tubos sin costura y tubos soldados.

Para tubos sin costura, la fórmula principal (Ecuación 3a) es:

t = (PD) / (2(SE + PY))

Para tubos con soldadura (como los Electric Resistance Welded - ERW), la fórmula es similar, pero incorpora un factor adicional para la calidad de la soldadura:

t = (PD) / (2(SEW + PY))

Donde:

• t: Es el espesor de diseño de la pared del caño, antes de añadir las holguras y tolerancias.
• P: Es la presión interna de diseño manométrica. Este valor es la presión máxima a la que se espera que opere la tubería bajo condiciones normales o de emergencia.
• D: Es el diámetro exterior del caño. Este valor se obtiene de los estándares de tuberías, como ASME B36.10 para tuberías de acero al carbono y aleado, y ASME B36.19 para tuberías de acero inoxidable. Por ejemplo, un caño de 6 pulgadas nominales tendrá un diámetro exterior específico que es constante para ese tamaño, independientemente de su espesor.
• S: Es el valor de esfuerzo admisible del material. Este es un valor crucial que depende del tipo de material del caño (por ejemplo, ASTM A106 Grado B, ASTM A312 TP 304) y de la temperatura de diseño. Los valores de 'S' se encuentran en tablas específicas del código ASME B31.3 (Tabla A-1).
• E: Es el factor de calidad de la junta longitudinal soldada. Este factor es aplicable a tuberías soldadas y refleja la eficiencia de la soldadura. Para tuberías sin costura, E es igual a 1.0.
• W: Es el factor de reducción de la resistencia de la junta soldada. Este factor solo aplica a tuberías soldadas y se utiliza para considerar la posible reducción de la resistencia de la soldadura a altas temperaturas. Para temperaturas por debajo de 510°C (950°F), el valor de W es 1.0.
• Y: Es un coeficiente que depende de la temperatura y del material, y se utiliza para tuberías con un espesor de pared relativamente delgado (t < D/6). Este valor se interpola de la Tabla 304.1.1 del ASME B31.3.

Componentes Clave de la Fórmula de Espesor en Detalle

Entender cada variable de la fórmula es vital para un cálculo preciso:

Presión Interna de Diseño (P)

La presión de diseño es el valor más alto de presión al que se espera que la tubería esté sometida durante su vida útil. Debe considerarse no solo la presión operativa normal, sino también posibles picos de presión debidos a golpes de ariete, paradas de emergencia o fallas de control. Es fundamental elegir unidades consistentes (por ejemplo, PSI, MPa, Bar, Kg/Sq.MM) para todos los parámetros de la fórmula.

Diámetro Exterior (D)

Aunque a menudo hablamos de “tamaño nominal de tubería” (NPD), el diámetro exterior real (OD) es el que se utiliza en el cálculo. Los ODs están estandarizados y se encuentran en códigos como ASME B36.10 (para tuberías de acero forjado sin costura y soldadas) y ASME B36.19 (para tuberías de acero inoxidable). Es importante no confundir el diámetro nominal con el diámetro exterior o interior real, ya que el diámetro nominal es solo una designación de tamaño.

Esfuerzo Admisible (S)

El valor de 'S' representa la máxima tensión que el material de la tubería puede soportar de manera segura a una temperatura específica. Este valor disminuye a medida que aumenta la temperatura. Los valores se obtienen de tablas estandarizadas (como la Tabla A-1 de ASME B31.3) y son críticos para la seguridad del diseño.

Factor de Calidad de la Junta Longitudinal Soldada (E)

Este factor es una medida de la eficiencia de la soldadura longitudinal en tuberías. Un valor de 1.0 para tuberías sin costura indica que no hay soldadura longitudinal que considerar. Para tuberías soldadas, los valores comunes son:

• Seamless Pipes: E = 1.0
• Furnace Butt Welded (FBW) Pipes: E = 0.60
• Electric Resistance Welded (ERW) Pipes: E = 0.85

Estos valores reflejan el nivel de confianza en la integridad de la soldadura longitudinal.

Factor de Reducción de Resistencia de la Junta Soldada (W)

Este factor es específico para tuberías soldadas y se aplica a temperaturas elevadas donde la resistencia de la soldadura puede verse comprometida. Para temperaturas de 510°C (950°F) y por debajo, W es típicamente 1.0. A temperaturas más altas, W puede ser 0.5 o un valor interpolado linealmente, según lo especificado en el Para 302.3.5(e) del ASME B31.3.

Coeficiente Y

El coeficiente 'Y' es un factor de corrección que tiene en cuenta la distribución de tensiones en la pared de la tubería, especialmente para tuberías delgadas donde t < D/6. Este coeficiente varía con la temperatura y el material, y se interpola de la Tabla 304.1.1 del ASME B31.3. Su inclusión mejora la precisión del cálculo para ciertas condiciones.

Consideraciones Adicionales: Tolerancias y Holguras

El espesor calculado a partir de las fórmulas de ASME B31.3 es el espesor de diseño mínimo requerido para la presión. Sin embargo, para llegar al espesor final que debe especificarse para la compra de la tubería, se deben añadir varias holguras y tolerancias:

Margen de Corrosión (Corrosion Allowance - CA)

Este es un espesor adicional que se añade para compensar la pérdida gradual de material debido a la corrosión o erosión interna o externa a lo largo de la vida útil de la tubería. El valor de CA se determina en función del tipo de fluido, las condiciones de operación (temperatura, velocidad del flujo), el material de la tubería y la vida de diseño esperada. Por ejemplo, en servicios corrosivos, un CA de 3 mm o más es común.

Holgura Mecánica (Mechanical Allowance - MA)

Esta holgura se añade para compensar la reducción de espesor debido a procesos mecánicos como el roscado, ranurado o maquinado de la tubería. Si una tubería va a ser roscada para conexiones, se debe asegurar que el espesor restante sea suficiente para soportar la presión de diseño.

Tolerancia de Fabricación (Mill Tolerance - MT)

Las tuberías se fabrican con una tolerancia permitida en su espesor de pared. Esto significa que el espesor real de una tubería puede ser ligeramente menor que el espesor nominal especificado. Los estándares como ASME B36.10 y B36.19 permiten una tolerancia de hasta el 12.5% por debajo del espesor nominal. Por lo tanto, el espesor de diseño más las holguras deben ser ajustados para compensar esta posible variación.

El espesor requerido final se calcula como:

Espesor Requerido = (Espesor de Diseño + Margen de Corrosión + Holgura Mecánica) / (1 - Tolerancia de Fabricación en porcentaje)

Una vez obtenido el espesor requerido, se selecciona el siguiente espesor estándar más alto disponible en las tablas de diámetros y espesores (conocidos como 'schedules') de los códigos como ASME B36.10 y B36.19. Por ejemplo, si el cálculo da un espesor requerido de 7.5 mm, y los espesores estándar disponibles son 6.35 mm y 8.18 mm (SCH 40), se elegiría el de 8.18 mm.

Tipos de Tuberías: ¿Sin Costura o Con Costura?

La forma en que se fabrica una tubería tiene un impacto significativo en su resistencia y en cómo se calcula su espesor. Existen dos categorías principales:

Tubos Sin Costura (Seamless Pipes)

Los tubos sin costura se producen a partir de un lingote sólido de metal que se calienta y luego se perfora y se estira hasta alcanzar el diámetro y el espesor deseados. Al no tener soldaduras longitudinales, presentan una estructura más uniforme y, generalmente, una mayor resistencia a la presión interna y a la fatiga. Son preferidos en aplicaciones de alta presión, alta temperatura o donde la integridad estructural es crítica, como en la industria petroquímica o de generación de energía.

Tubos Con Costura (Welded Pipes)

Los tubos con costura se fabrican a partir de láminas de metal que se enrollan y luego se unen longitudinalmente mediante diversos procesos de soldadura, como la soldadura por resistencia eléctrica (ERW - Electric Resistance Welded), la soldadura por fusión eléctrica (EFW - Electric Fusion Welded) o la soldadura por arco sumergido (SAW - Submerged Arc Welded). Son más económicos de producir y están disponibles en una gama más amplia de diámetros. Sin embargo, la soldadura introduce una zona que puede tener propiedades mecánicas ligeramente diferentes al resto del material, lo que se refleja en el factor 'E' en las fórmulas de cálculo de espesor.

Aquí una tabla comparativa simple:

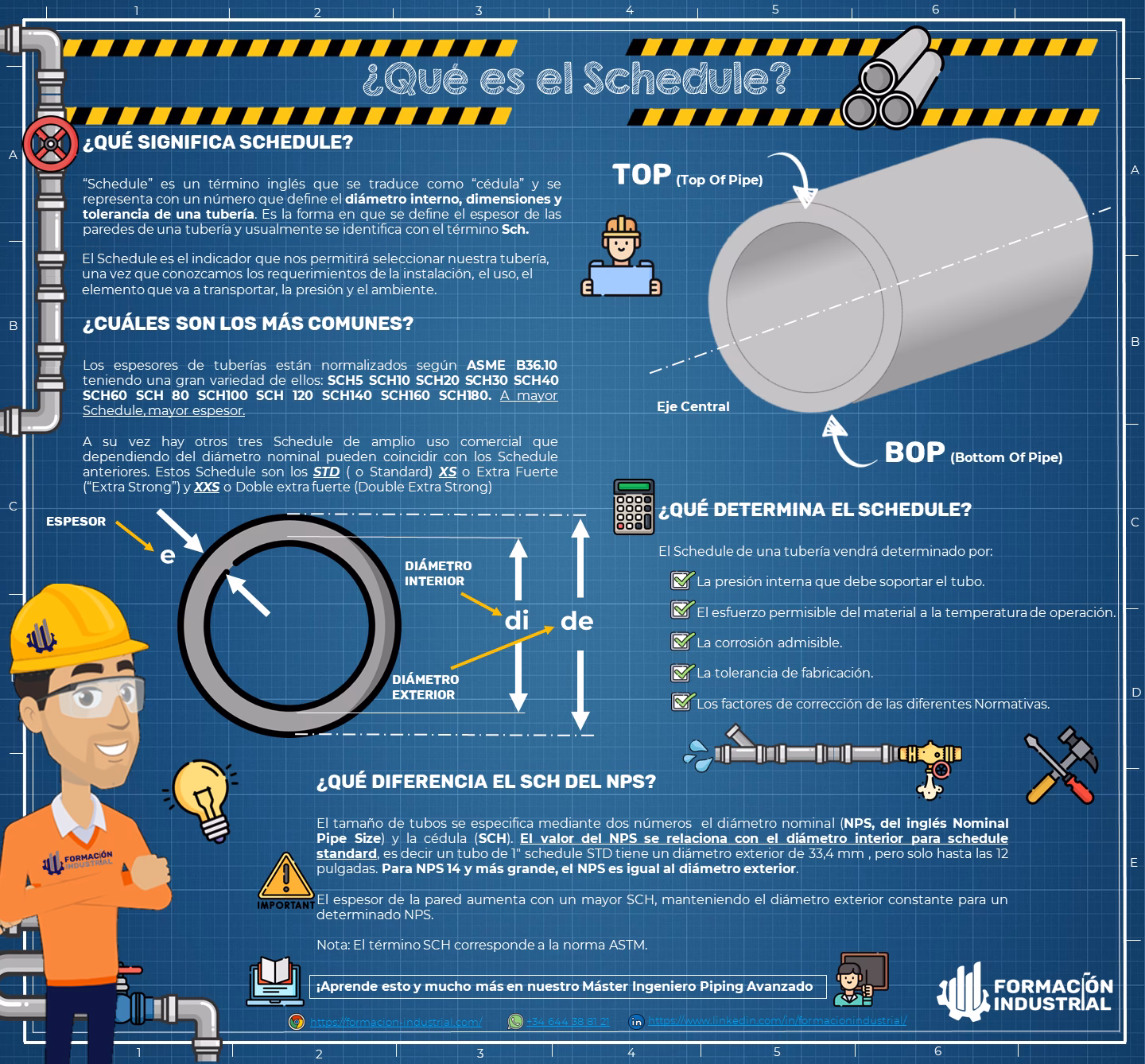

Selección del Espesor Estándar: ¿Qué Significa SCH 40?

Una vez que se ha calculado el espesor de pared requerido, el siguiente paso es seleccionar un espesor de pared nominal estándar de las tablas de "schedules" (horarios o cédulas) de tuberías. Estos schedules son una forma estandarizada de designar el espesor de pared para un diámetro nominal de tubería dado. Los estándares más comunes son ASME B36.10 para tuberías de acero al carbono y aleado, y ASME B36.19 para tuberías de acero inoxidable.

El término "SCH 40" (Schedule 40) es una de las designaciones de espesor más comunes. No representa un espesor fijo en milímetros para todos los diámetros, sino que es una relación entre el diámetro exterior y el espesor de la pared. Por ejemplo, un caño de 2 pulgadas SCH 40 tiene un espesor de pared diferente al de un caño de 6 pulgadas SCH 40. A medida que el diámetro nominal del caño aumenta, el espesor de pared para un mismo Schedule (como SCH 40) también aumenta. Otros schedules comunes incluyen SCH 10, SCH 80, SCH 160, y XXS (doble extra fuerte), que representan espesores progresivamente mayores.

El diseñador debe elegir el schedule más cercano y, preferiblemente, el siguiente superior al espesor requerido calculado para garantizar un margen de seguridad adecuado. Esta selección es crucial para la disponibilidad de materiales y la compatibilidad con accesorios estándar.

Herramientas y Calculadoras para el Diseño de Tuberías

Si bien comprender la fórmula es esencial, en la práctica, los ingenieros a menudo utilizan software y calculadoras especializadas para determinar el espesor del caño. Estas herramientas automatizan la aplicación de las fórmulas del código ASME B31.3 y permiten introducir los diversos parámetros de entrada de manera eficiente. Las calculadoras profesionales suelen tener bases de datos integradas con los valores de 'S' (esfuerzo admisible) para diferentes materiales y temperaturas, los diámetros exteriores estándar y los factores 'E' y 'Y' según el tipo de construcción. Esto minimiza los errores manuales y acelera el proceso de diseño.

Sin embargo, es fundamental recordar que estas herramientas son tan fiables como los datos de entrada que se les proporcionan. Un conocimiento sólido de los principios subyacentes y de los requisitos del código es indispensable para interpretar correctamente los resultados y tomar decisiones de ingeniería informadas. La fiabilidad de la entrada de datos (presión, temperatura, material, tolerancias) es tan crítica como la fórmula misma.

Preguntas Frecuentes sobre el Espesor de Caños

¿Cómo se calcula el espesor de un caño?
El espesor de un caño se calcula utilizando fórmulas específicas dictadas por códigos de diseño como el ASME B31.3. Estas fórmulas consideran la presión interna de diseño (P), el diámetro exterior del caño (D), el esfuerzo admisible del material (S), el factor de calidad de la junta soldada (E), el factor de reducción de resistencia de la soldadura (W) y un coeficiente de temperatura (Y). Al resultado se le deben añadir holguras por corrosión, maquinado y tolerancia de fabricación para obtener el espesor final requerido.

¿Cómo calcular el espesor de una tubería MS (Mild Steel)?
Para una tubería de acero al carbono (Mild Steel), el cálculo del espesor sigue los mismos principios generales del código ASME B31.3. La diferencia radica en la selección del valor de Esfuerzo Admisible (S), que será específico para el grado de acero al carbono (por ejemplo, ASTM A53 Grado B o ASTM A106 Grado B) a la temperatura de diseño. Los demás factores (P, D, E, W, Y, y las holguras) se aplican de la misma manera.

¿Qué espesor tiene un tubo SCH 40?
El espesor de un tubo SCH 40 no es un valor único, sino que varía con el diámetro nominal del caño. Por ejemplo, un tubo de 1 pulgada SCH 40 tiene un espesor de pared de 3.38 mm, mientras que un tubo de 6 pulgadas SCH 40 tiene un espesor de 7.11 mm. La designación "SCH 40" es parte de un sistema de schedules (cédulas) que estandarizan los espesores de pared para diferentes diámetros de tubería, según lo especificado en normas como ASME B36.10.

¿Cuál es la diferencia entre un tubo con costura y sin costura?
La principal diferencia radica en su método de fabricación. Los tubos sin costura se producen a partir de un bloque sólido de metal sin soldaduras, lo que les confiere una mayor uniformidad y resistencia, siendo ideales para aplicaciones de alta presión. Los tubos con costura se fabrican enrollando y soldando láminas de metal longitudinalmente, lo que los hace más económicos y accesibles, pero pueden tener una resistencia ligeramente menor en la zona de la soldadura, lo que se compensa con un factor de calidad de junta (E) en los cálculos.

¿Cuál es la fórmula para el espesor del tubo?
Las fórmulas principales según ASME B31.3 son: para tubos sin costura, t = (PD) / (2(SE + PY)); y para tubos soldados, t = (PD) / (2(SEW + PY)). Donde 't' es el espesor de diseño, 'P' es la presión de diseño, 'D' el diámetro exterior, 'S' el esfuerzo admisible, 'E' el factor de calidad de la soldadura, 'W' el factor de reducción de resistencia de la soldadura, y 'Y' un coeficiente de temperatura. A este 't' se le suman holguras por corrosión, maquinado y se ajusta por tolerancia de fabricación.

El cálculo del espesor de un caño es un proceso fundamental en la ingeniería de tuberías que combina principios de resistencia de materiales con estándares de la industria. Al comprender a fondo los factores que influyen en este cálculo y al aplicar diligentemente los códigos como el ASME B31.3, los profesionales pueden garantizar la seguridad, la eficiencia y la durabilidad de los sistemas de tuberías, componentes esenciales en cualquier operación industrial.
