Cómo Calcular y Medir el Esfuerzo de Torsión

En el vasto universo de la mecánica y la ingeniería, pocos conceptos son tan fundamentales y omnipresentes como el esfuerzo de torsión, comúnmente conocido como torque. Desde el simple acto de girar el pomo de una puerta hasta el intrincado funcionamiento de los motores de un automóvil o la precisión de un robot industrial, el torque es la fuerza invisible que impulsa la rotación. Comprender cómo calcularlo y medirlo no es solo una cuestión académica, sino una habilidad práctica esencial para diseñadores, ingenieros, mecánicos y cualquier persona que interactúe con sistemas rotativos. Este artículo te guiará a través de las complejidades del torque, desglosando sus fórmulas, explorando sus métodos de medición y destacando su importancia en el mundo real.

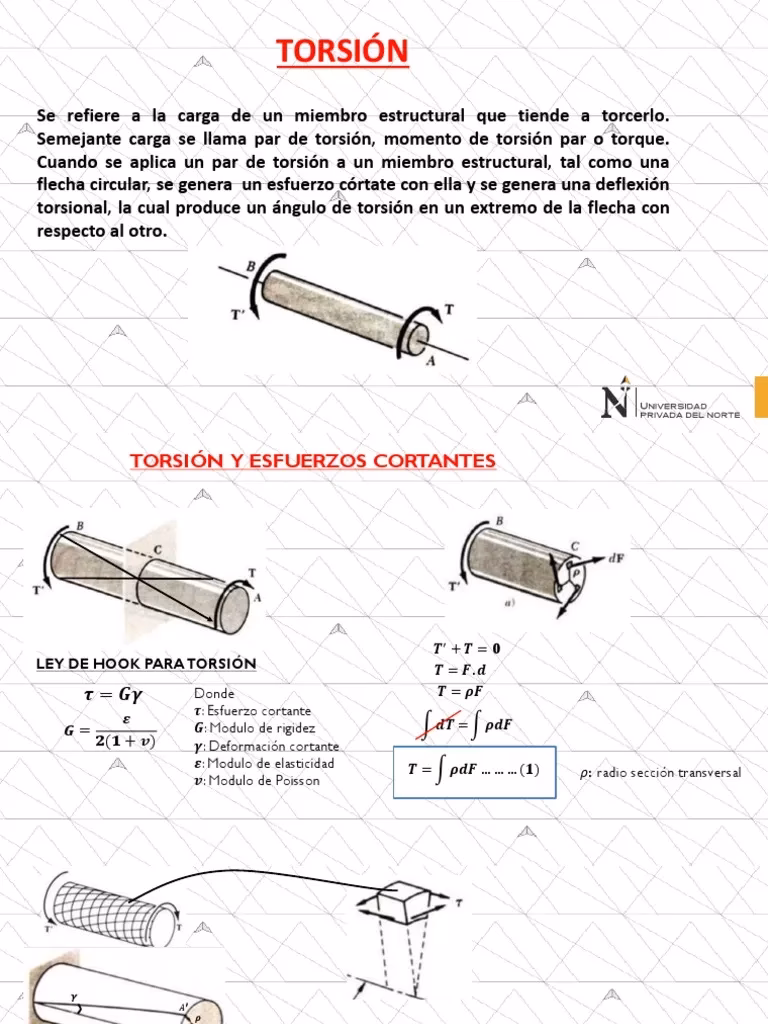

¿Qué es el Esfuerzo de Torsión (Torque)?

El esfuerzo de torsión, o torque, es la medida de la fuerza que puede causar que un objeto gire alrededor de un eje. A diferencia de una fuerza lineal que provoca un movimiento en línea recta, el torque es una fuerza rotacional. Imagina una llave inglesa apretando un perno: la fuerza que aplicas en el extremo de la llave no solo empuja, sino que genera un giro. La magnitud de este giro depende de dos factores cruciales: la cantidad de fuerza aplicada y la distancia desde el punto de aplicación de la fuerza hasta el eje de rotación (el centro del perno, en este caso). Cuanto mayor sea la fuerza y mayor la distancia (el brazo de palanca), mayor será el torque generado. La unidad estándar del torque en el Sistema Internacional (SI) es el Newton-metro (Nm), que representa un Newton de fuerza aplicado a un metro de distancia del punto de pivote.

La Ecuación Fundamental del Esfuerzo de Torsión

El cálculo del torque es un pilar fundamental en la ingeniería mecánica. Su fórmula básica es sorprendentemente sencilla, pero su aplicación práctica puede requerir una comprensión más profunda del ángulo en el que se aplica la fuerza. A continuación, desglosaremos las dos variantes principales de la ecuación del torque:

Torque cuando la Fuerza es Perpendicular al Brazo de Palanca

Cuando la fuerza se aplica en un ángulo de 90 grados (perpendicularmente) al brazo de palanca, la relación es directa y se calcula de la siguiente manera:

T = F × d

• T: Representa el torque (expresado en Newton-metros, Nm).
• F: Es la magnitud de la fuerza aplicada (en Newtons, N).
• d: Es la longitud del brazo de palanca, es decir, la distancia desde el punto de pivote hasta el punto donde se aplica la fuerza (en metros, m).

Esta es la situación ideal para generar el máximo torque con una fuerza y brazo de palanca dados, ya que toda la fuerza aplicada contribuye a la rotación.

Torque cuando la Fuerza se Aplica en un Ángulo Diferente

En muchas situaciones del mundo real, la fuerza no se aplica perfectamente perpendicular al brazo de palanca. Cuando la fuerza forma un ángulo (θ) diferente de 90 grados con el brazo de palanca, la fórmula se ajusta para considerar solo la componente de la fuerza que es perpendicular al brazo:

T = F × d × sen θ

• T: El torque resultante (Nm).
• F: La magnitud de la fuerza aplicada (N).
• d: La longitud del brazo de palanca (m).
• sen θ: El seno del ángulo entre la dirección de la fuerza y el brazo de palanca.

Es crucial entender que el torque es máximo cuando el ángulo θ es de 90° (ya que sen 90° = 1), lo que nos devuelve a la primera fórmula. Por el contrario, si la fuerza se aplica paralelamente al brazo de palanca (θ = 0° o 180°), el torque será cero (ya que sen 0° = sen 180° = 0), lo que significa que no se producirá ninguna rotación.

Ejemplo Práctico de Cálculo de Torque

Para ilustrar mejor, consideremos el ejemplo proporcionado:

Si una llave inglesa de 30 cm de longitud se usa para apretar un perno aplicando una fuerza de 50 N en un ángulo de 60° con respecto a la llave, el torque resultante se calcularía así:

• Fuerza (F) = 50 N
• Distancia (d) = 30 cm = 0.3 m
• Ángulo (θ) = 60°

T = 50 N × 0.3 m × sen 60°

Sabemos que sen 60° ≈ 0.866

T = 50 N × 0.3 m × 0.866

T = 15 Nm × 0.866

T ≈ 13 Nm

Este ejemplo demuestra la importancia de considerar el ángulo de aplicación de la fuerza para obtener un cálculo preciso del torque. Una pequeña variación en el ángulo puede tener un impacto significativo en el torque efectivo generado.

¿Cómo se Mide la Fuerza de Torsión? Métodos y Sensores

Mientras que el cálculo nos da una predicción teórica, la medición de la fuerza de torsión en sistemas reales es vital para la verificación, el control de calidad, el diseño y la optimización de maquinaria. Existen principalmente dos categorías de sensores de torsión, cada una adecuada para diferentes tipos de aplicaciones:

Sensores de Torsión de Reacción

Los sensores de torsión de reacción están diseñados para medir el torque que se ejerce sobre una parte estacionaria de un dispositivo por su parte giratoria. Esencialmente, miden el momento de giro o la fuerza de torsión impuesta cuando una fuente de carga se mantiene fija mientras un elemento intenta girar. Estos sensores están restringidos y no pueden girar 360 grados de forma continua, ya que su carcasa o cubierta está fija al elemento sensor. Son ideales para medir el torque en movimientos de agitación o en aplicaciones donde la rotación es limitada o el elemento de prueba es estático.

Una de las grandes ventajas de los sensores de torsión de reacción es su rentabilidad. Al no requerir rodamientos, anillos colectores ni otros elementos giratorios complejos, su instalación y mantenimiento suelen ser más sencillos y económicos. Se utilizan comúnmente en pruebas de motores, calibración de herramientas o verificación de la resistencia de materiales bajo torsión estática.

Sensores de Torsión Rotativos

En contraste, los sensores rotativos de torsión están diseñados para medir el torque en ejes que giran continuamente, como los de motores, transmisiones o sistemas de propulsión. Estos sensores se instalan en línea con el dispositivo bajo prueba, lo que significa que el eje del sensor gira 360 grados junto con el sistema. El desafío principal con los sensores rotativos es cómo transferir las señales de las galgas extensiométricas (que detectan la deformación causada por el torque) desde el elemento giratorio a una superficie estacionaria para su análisis.

Métodos de Transferencia de Señal en Sensores Rotativos

Para superar el desafío de la transferencia de datos en sensores rotativos, se han desarrollado tres métodos principales:

Método de Anillo Colector (Slip Ring)

Este método implica la conexión del puente de la galga extensiométrica a cuatro anillos colectores plateados montados en el eje giratorio. Unas escobillas de grafito plateado rozan estos anillos, creando una ruta eléctrica para la excitación del puente (corriente entrante) y la señal de salida. Aunque es un método probado y relativamente sencillo, el contacto directo entre las escobillas y los anillos puede generar desgaste, ruido eléctrico y requiere mantenimiento periódico.

Método de Transformador Rotativo

Los transformadores rotativos ofrecen una solución sin contacto físico. Aquí, los transformadores se modifican para que su bobinado primario o secundario gire. Se utiliza un transformador para suministrar el voltaje de excitación de CA al puente de la galga extensiométrica, y un segundo transformador para transferir la señal de salida a la parte estacionaria del transductor. Al no haber contacto directo, se elimina el desgaste y el ruido asociado a los anillos colectores, lo que resulta en una medición más limpia y una mayor vida útil del sensor. Es una mejora significativa en fiabilidad respecto a los anillos colectores.

Método de Telemetría Digital

Considerado el método más avanzado, la telemetría digital no tiene puntos de contacto en absoluto, ofreciendo la mayor fiabilidad y precisión. El sistema consta de un módulo transmisor-receptor, un módulo de acoplamiento y un módulo de procesamiento de señales. El módulo transmisor, integrado en el sensor de torsión, amplifica, digitaliza y modula la señal del sensor en una onda portadora de radiofrecuencia. Esta señal es captada de forma inalámbrica por el módulo de acoplamiento (receptor) estacionario. Posteriormente, el módulo de procesamiento de señales recupera los datos de medición digitales. Este método es ideal para aplicaciones de alta velocidad, entornos hostiles o donde la máxima precisión es crítica, ya que minimiza la interferencia y el ruido.

Aplicaciones Prácticas del Esfuerzo de Torsión

El conocimiento y la capacidad de calcular y medir el torque son cruciales en una amplia gama de industrias y aplicaciones:

• Automotriz: El torque es fundamental para el diseño y rendimiento de motores, transmisiones y sistemas de propulsión. Los bancos de prueba miden el torque para determinar la potencia del motor, y las herramientas de apriete (llaves dinamométricas) aseguran que los pernos se aprieten con el torque correcto para garantizar la seguridad y durabilidad.
• Fabricación y Robótica: En líneas de montaje automatizadas, los robots y las máquinas herramientas requieren un control preciso del torque para ensamblar componentes, apretar tornillos a especificaciones exactas o realizar operaciones de mecanizado con la fuerza de giro adecuada, evitando daños o fallos.
• Aeronáutica y Espacio: Los motores de aviones y cohetes, así como los sistemas de control de vuelo, dependen críticamente del monitoreo del torque para asegurar un funcionamiento seguro y eficiente bajo condiciones extremas.
• Construcción e Infraestructura: El torque se aplica en el apriete de grandes estructuras, puentes y componentes de maquinaria pesada. Las mediciones de torque son esenciales para garantizar la integridad estructural y la seguridad.
• Medicina: En equipos médicos y herramientas quirúrgicas, el control de torque es vital para la precisión y seguridad de procedimientos delicados, como la inserción de implantes o la operación de dispositivos robóticos.
• Generación de Energía: Las turbinas eólicas y las turbinas de vapor o hidráulicas, que convierten el movimiento rotacional en electricidad, son máquinas impulsadas por torque. Su diseño y monitoreo dependen de mediciones precisas del torque.

Preguntas Frecuentes (FAQ) sobre el Esfuerzo de Torsión

¿Por qué es importante el torque en ingeniería?

El torque es fundamental en ingeniería porque es la magnitud que describe la capacidad de una fuerza para causar rotación. Es esencial para el diseño de componentes mecánicos (ejes, engranajes, motores), el cálculo de la potencia de las máquinas, la garantía de seguridad en uniones atornilladas (evitando aprietes insuficientes o excesivos que pueden llevar a fallos), y la optimización de la eficiencia en sistemas rotativos. Sin un control adecuado del torque, las máquinas serían ineficientes, poco fiables o peligrosas.

¿Cuál es la unidad de medida del torque?

En el Sistema Internacional (SI) de Unidades, la unidad de medida del torque es el Newton-metro (Nm). Un Newton-metro es el torque resultante de una fuerza de un Newton aplicada perpendicularmente a un brazo de palanca de un metro de longitud. En el sistema imperial o anglosajón, las unidades comunes son la libra-pie (lb-ft) o la libra-pulgada (lb-in).

¿Qué diferencia hay entre fuerza y torque?

La fuerza es una acción que tiende a causar aceleración lineal (movimiento en línea recta) de un objeto. Se mide en Newtons (N) o libras (lb). El torque, por otro lado, es una acción que tiende a causar aceleración angular o rotación de un objeto alrededor de un eje. Es una 'fuerza de giro' y se mide en unidades de fuerza por distancia (Nm, lb-ft). En resumen, la fuerza causa un empuje o tirón, mientras que el torque causa un giro.

¿Puede el torque ser negativo?

Sí, el torque puede ser negativo. El signo del torque se utiliza para indicar la dirección de rotación. Por convención, el torque que causa una rotación en sentido contrario a las agujas del reloj (antihorario) se considera positivo, mientras que el torque que causa una rotación en sentido de las agujas del reloj (horario) se considera negativo. Esto es crucial en el análisis de sistemas mecánicos donde múltiples torques actúan sobre un mismo eje.

¿Afecta la fricción al cálculo del torque?

Sí, la fricción afecta significativamente el torque en aplicaciones reales. Cuando se calcula el torque para apretar un perno, por ejemplo, parte del torque aplicado se consume en superar la fricción entre las roscas del perno y la tuerca, así como la fricción bajo la cabeza del perno o la tuerca. Solo el torque restante se convierte en la fuerza de sujeción deseada. Por lo tanto, en muchos cálculos prácticos, especialmente en el diseño de uniones atornilladas, se deben considerar los coeficientes de fricción para determinar el torque real necesario.

Conclusión

El esfuerzo de torsión es un concepto de la física que se manifiesta de innumerables maneras en nuestro día a día y en la tecnología que nos rodea. Desde las ecuaciones fundamentales que nos permiten predecir su comportamiento hasta los sofisticados sensores rotativos que lo miden con precisión, comprender el torque es una habilidad invaluable. Ya sea que estés diseñando una nueva máquina, reparando un motor o simplemente buscando apretar un tornillo con la fuerza justa, el dominio del cálculo y la medición del torque te proporcionará la capacidad de optimizar el rendimiento, garantizar la seguridad y prolongar la vida útil de cualquier sistema mecánico. La evolución de los métodos de medición, desde los anillos colectores hasta la avanzada telemetría digital, refleja la creciente necesidad de precisión y fiabilidad en un mundo cada vez más impulsado por la rotación.
