¿Cómo Determinar el Esfuerzo de Fluencia de Materiales?

En nuestro día a día, nos encontramos con una amplia gama de materiales que, a primera vista, parecen comportarse como sólidos, pero que bajo ciertas condiciones, revelan una sorprendente capacidad para fluir, como si fueran líquidos. Desde la pasta de dientes que usamos cada mañana hasta la pintura que cubre nuestras paredes o los lodos industriales, muchos de ellos exhiben una propiedad fascinante conocida como el esfuerzo de fluencia (o límite de fluencia). Este valor crítico representa la tensión mínima que un material debe experimentar para dejar de deformarse elásticamente y comenzar a fluir de manera irreversible. Comprender y determinar este esfuerzo es de vital importancia en innumerables procesos industriales y aplicaciones de ingeniería.

A diferencia de los sólidos ideales que se rompen o los líquidos que fluyen con la menor perturbación, los materiales con esfuerzo de fluencia, a bajas tensiones, se comportan de manera elástica, es decir, recuperan su forma original una vez que se retira la fuerza. Sin embargo, al superar un umbral específico de tensión, cambian drásticamente su comportamiento y empiezan a fluir, perdiendo su estructura original. Esta característica los convierte en objetos de estudio complejos y fascinantes dentro de la reología, la ciencia que estudia la deformación y el flujo de la materia.

¿Qué es Exactamente el Esfuerzo de Fluencia (Yield Stress)?

El esfuerzo de fluencia, denotado comúnmente como σy, es la tensión crítica por debajo de la cual un material se deforma elásticamente (como un sólido) y por encima de la cual comienza a fluir (como un líquido). Los materiales que exhiben esta propiedad se denominan materiales de esfuerzo de fluencia. Ejemplos comunes incluyen emulsiones concentradas como cremas cosméticas o margarina, pasta de dientes, espumas, geles de polímeros (como el Carbopol), lodos (slurries) y algunos materiales compuestos.

La determinación del esfuerzo de fluencia es crucial en numerosos procesos industriales. Por ejemplo, en el transporte de lodos a través de tuberías, es fundamental conocer el esfuerzo de fluencia para calcular la presión mínima necesaria para iniciar el flujo y evitar obstrucciones. En la industria láctea, este valor ayuda a determinar la consistencia y rigidez de productos como el yogur o el queso crema. Incluso en la construcción, el esfuerzo de fluencia del hormigón fresco puede influir en si las burbujas de aire quedan atrapadas en la mezcla, afectando su resistencia y durabilidad.

Desafíos y Ambiguidades en su Determinación

La noción de un fluido con esfuerzo de fluencia fue introducida por Bingham, basándose en el concepto de deformación plástica en metales. Desde entonces, se ha definido operativamente como la tensión a la que comienza el flujo. Sin embargo, esta definición aparentemente sencilla encierra ambigüedades significativas. Se ha demostrado que las variaciones en los resultados pueden superar un orden de magnitud, dependiendo del método de medición utilizado y, crucialmente, del manejo de la muestra. Esta discrepancia ha llevado a la sugerencia de que podría haber dos tipos de esfuerzos de fluencia: el dinámico y el estático.

• Esfuerzo de Fluencia Dinámico: Es la tensión mínima necesaria para iniciar un flujo.
• Esfuerzo de Fluencia Estático: Es la tensión más pequeña aplicada antes de que una muestra deje de fluir.

La existencia de estas dos definiciones resalta la complejidad inherente en caracterizar estos materiales.

Clasificación de Materiales con Esfuerzo de Fluencia: Simples vs. Tixotrópicos

Para abordar la complejidad, se ha propuesto clasificar los materiales con esfuerzo de fluencia en dos categorías principales:

1. Materiales de Fluencia 'Simple': Para estos materiales, la viscosidad depende únicamente de la velocidad de cizallamiento, y el esfuerzo de fluencia está bien definido. En este caso, el esfuerzo de fluencia puede considerarse una verdadera propiedad del material, intrínseca a su composición y estructura. Para estos materiales, se ha demostrado que los esfuerzos de fluencia estático y dinámico son, de hecho, idénticos.
2. Materiales Tixotrópicos: Aquí, la viscosidad no solo depende de la velocidad de cizallamiento, sino también del historial de deformación de la muestra. El comportamiento reológico de estos materiales es el resultado de una competencia entre el envejecimiento (acumulación espontánea de microestructura) y el rejuvenecimiento por cizallamiento (ruptura de la microestructura debido al flujo). Para los materiales tixotrópicos, los esfuerzos de fluencia estático y dinámico son diferentes, lo que añade una capa adicional de complejidad a su caracterización.

Nuestro enfoque en este artículo se centrará principalmente en los métodos experimentales utilizados para determinar el esfuerzo de fluencia en materiales de fluencia simple, aunque también consideraremos brevemente cómo estos métodos se aplican a las muestras tixotrópicas.

Métodos Experimentales para Determinar el Esfuerzo de Fluencia

Dado que no existe una fórmula teórica simple para calcular el esfuerzo de fluencia, su determinación se basa en la experimentación rigurosa. A continuación, exploramos los métodos más comunes y sus principios:

1. Mediciones de Cizallamiento en Estado Estacionario

Una de las formas más clásicas de determinar el esfuerzo de fluencia es mediante mediciones de cizallamiento en estado estacionario. Esto implica realizar barridos de velocidad de cizallamiento o de tensión de cizallamiento que conducen a curvas de flujo en estado estacionario, es decir, la tensión de cizallamiento (σ) como función de la velocidad de cizallamiento (γ̇).

El esfuerzo de fluencia se puede determinar de dos maneras principales a partir de estas curvas:

• Extrapolación Directa: Consiste en extrapolar directamente la tensión (σ) a medida que la velocidad de cizallamiento (γ̇) se acerca a cero. La tensión a la que la curva cruza el eje de tensión es el esfuerzo de fluencia.
• Ajuste a Modelos Reológicos: Se ajusta la curva de flujo a un modelo reológico conocido, como el modelo de Herschel-Bulkley: σ = σy + Kγ̇ⁿ, donde σy es el esfuerzo de fluencia, y K y n son parámetros ajustables del modelo.

Dependiendo de cómo se realicen los barridos (aumentando o disminuyendo la velocidad o tensión de cizallamiento), esta técnica puede utilizarse para determinar tanto el esfuerzo de fluencia dinámico como el estático. Es importante destacar que la precisión de la extrapolación y los resultados de los diferentes modelos para determinar σy dependen de la velocidad de cizallamiento más baja medida utilizada para la extrapolación. Sin embargo, los reómetros comerciales actuales son lo suficientemente sensibles como para minimizar este problema en la mayoría de los casos prácticos, aunque pueden requerirse tiempos muy largos a velocidades de cizallamiento bajas para asegurar que se ha alcanzado un verdadero estado estacionario.

2. Experimentos de Crecimiento de Esfuerzo (Stress Growth)

Este método permite determinar tanto el esfuerzo de fluencia (σy) como la deformación de fluencia (γy). En un experimento de crecimiento de esfuerzo, se impone una velocidad de cizallamiento constante al material y se registra la tensión resultante (σ) en función del tiempo o de la deformación (γ).

Las curvas típicas suelen mostrar un régimen lineal inicial que corresponde a una deformación elástica lineal. A esto le sigue una desviación de la linealidad y, en algunos casos, un pico de tensión (stress overshoot), después del cual se alcanza un valor de tensión constante en estado estacionario. La ambigüedad reside en cómo se define el punto de fluencia a partir de estas curvas. El σy (o γy) se ha definido de diversas maneras:

• Por la desviación de la linealidad.
• Por la tensión máxima alcanzada (y la deformación correspondiente).
• Por el punto en que la tensión alcanza un valor constante.

Esta variabilidad en la definición del punto de fluencia puede llevar a diferentes valores de σy (y γy) inferidos del mismo experimento.

3. Mediciones Oscilatorias (LAOS - Large Amplitude Oscillatory Strain)

Algunos investigadores han propuesto que el esfuerzo de fluencia también puede medirse a partir de experimentos oscilatorios, realizando un barrido de deformación a una frecuencia de oscilación fija. Estas mediciones consisten en imponer una deformación sinusoidal de amplitud γ₀ y frecuencia ω, dada por γ(t) = γ₀ sin(ωt).

A amplitudes de deformación pequeñas, que satisfacen la condición de linealidad (la tensión en cualquier momento es directamente proporcional al valor de la deformación), la tensión se puede representar como: σ(t) = γ₀ [G'(ω)sin(ωt) + G''(ω)cos(ωt)], donde G' es el módulo de almacenamiento (o módulo elástico), que cuantifica la deformación elástica (recuperable), y G'' es el módulo de pérdida, que cuantifica la disipación viscosa. A amplitudes más altas, conocidas como LAOS (Large Amplitude Oscillatory Strain), la respuesta se vuelve no lineal, aparecen armónicos superiores y G' no contiene toda la información de elasticidad relevante.

Las mediciones oscilatorias permiten obtener curvas de G' y G'' en función de γ o σ. Diferentes autores han propuesto varias formas de determinar σy y γy a partir de estas mediciones:

• Por el punto en que G' = G'' (a veces llamado módulo característico).
• Ajustando el comportamiento muy por encima del punto de fluencia con una función de ley de potencias y definiendo el punto de fluencia por la intersección de esta línea con la línea horizontal a través de los datos lineales de G'.
• Graficando σ vs. γ en coordenadas logarítmicas, donde σy y γy se dan por la intersección de una línea con pendiente unitaria a bajas deformaciones (correspondiente a una respuesta elástica lineal) con una ecuación de ley de potencias a altas deformaciones.

Cada uno de estos métodos puede ser sensible a la frecuencia impuesta.

4. El Concepto de Deformación de Fluencia (Yield Strain)

Mewis y Spaull propusieron que la fluencia parece ocurrir a una deformación de cizallamiento constante, y que sería preferible trabajar con una deformación de fluencia (γy) en lugar de un esfuerzo de fluencia. Si el material responde como un sólido elástico antes de la fluencia, entonces existe una deformación de fluencia única que corresponde al esfuerzo de fluencia, y las dos cantidades son equivalentes.

Sin embargo, si el material no deformado es un sólido viscoelástico, la curva tensión-deformación antes de la fluencia depende de la velocidad, y el esfuerzo de fluencia aparente dependería de la velocidad para un sistema que tiene una deformación de fluencia fija. La deformación de fluencia (γy) puede ser muy pequeña, posiblemente 10⁻³ o incluso menor, lo que puede dificultar una medición precisa.

5. Medición de la Compliancia de Creep (Fluencia Lenta)

La medición de la compliancia de creep se ha propuesto como una forma definitiva de medir el esfuerzo de fluencia. Este es un tipo de experimento fundamentalmente diferente de los anteriores, ya que requiere un conocimiento previo del rango de tensión en el que se espera que ocurra la fluencia.

El principio es el siguiente:

• Para tensiones impuestas por debajo del esfuerzo de fluencia, la deformación debe aproximarse a un valor constante con el tiempo. El material se deforma elásticamente y luego la deformación se estabiliza.
• Para tensiones por encima del esfuerzo de fluencia, el flujo debe iniciarse y la compliancia debe convertirse en una función creciente del tiempo. El material comienza a fluir de manera continua.

Este método es robusto pero su implementación práctica puede ser más compleja debido a la necesidad de estimar el rango de fluencia de antemano.

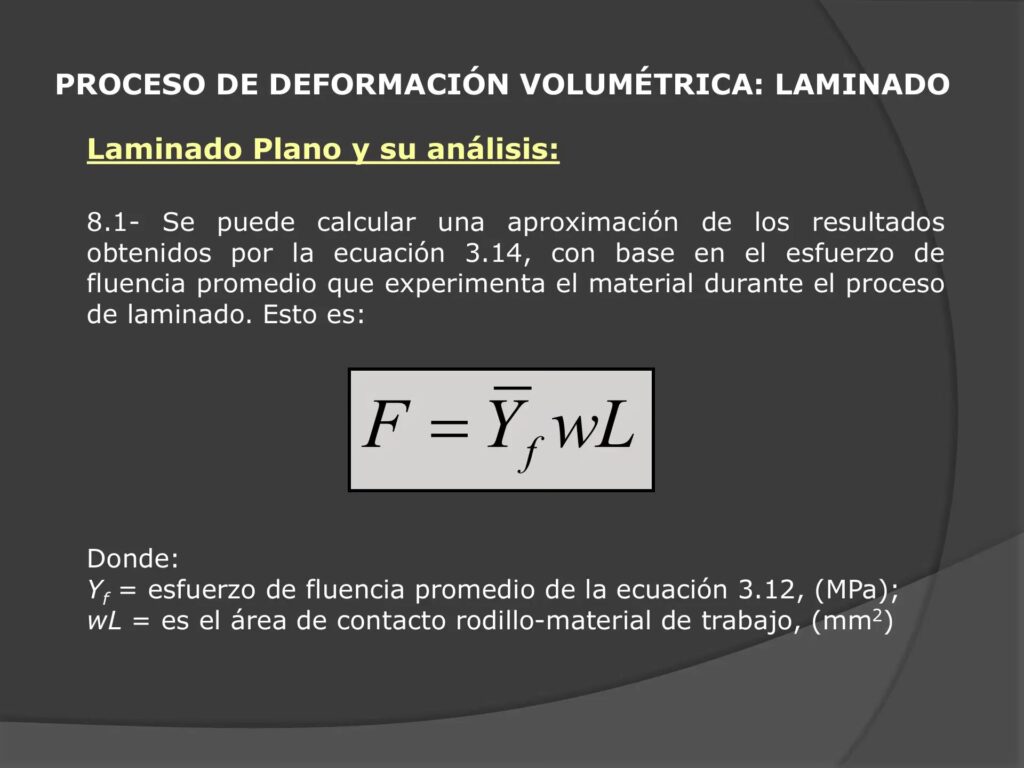

¿Existe una Fórmula para Calcular el Esfuerzo de Fluencia?

Contrario a lo que muchos podrían esperar, no existe una fórmula universal para calcular el límite elástico o esfuerzo de fluencia de un material. Este valor, como hemos visto, se determina exclusivamente mediante experimentación. En el laboratorio, se aplica una fuerza axial a una muestra del material y se registra la deformación resultante. Los valores de fuerza y deformación aplicados se generalizan a tensión y deformación, respectivamente, para obtener una curva tensión-deformación característica del material.

En el caso de materiales dúctiles como los metales, el límite de fluencia de desplazamiento se determina a menudo a partir de un diagrama tensión-deformación. Es la tensión correspondiente a la intersección de la curva tensión-deformación y una línea paralela a su porción de línea recta (elástica) desplazada por una deformación de compensación (a menudo 0.2%). Este es un método estandarizado para muchos materiales estructurales.

El Esfuerzo de Fluencia en Materiales Comunes: El Caso del Acero

Para poner un ejemplo concreto, consideremos el acero, un material fundamental en la ingeniería y la construcción. Un tipo común de acero estructural puede tener un esfuerzo de fluencia de aproximadamente 2530 kg/cm² (equivalente a 250 MPa o 36 ksi). Este valor indica la tensión máxima que el acero puede soportar sin sufrir deformación plástica permanente. Por encima de este punto, el acero comenzará a fluir y se deformará permanentemente, incluso si la carga se retira. Es vital para el diseño seguro de estructuras.

Tabla Comparativa de Métodos para la Determinación del Esfuerzo de Fluencia

Preguntas Frecuentes (FAQ) sobre el Esfuerzo de Fluencia

¿Qué es la tixotropía en el contexto del esfuerzo de fluencia?

La tixotropía se refiere a la propiedad de algunos materiales de mostrar un cambio en su viscosidad (y, por ende, en su esfuerzo de fluencia aparente) que depende de su historial de deformación. Es decir, su viscosidad disminuye bajo cizallamiento y se recupera con el tiempo en reposo. Para materiales tixotrópicos, el esfuerzo de fluencia estático y dinámico son diferentes, lo que complica su medición.

¿Por qué es tan difícil medir el esfuerzo de fluencia con precisión?

La dificultad radica en varios factores: la ambigüedad en su definición (especialmente en materiales complejos), la sensibilidad de los resultados al método de medición y al manejo de la muestra, y la necesidad de equipos muy sensibles para detectar el punto exacto donde el material pasa de un comportamiento elástico a uno de flujo.

¿Cuál es la diferencia entre el esfuerzo de fluencia estático y dinámico?

El esfuerzo de fluencia estático es la tensión más baja que detiene el flujo de un material ya en movimiento. El esfuerzo de fluencia dinámico es la tensión mínima necesaria para iniciar el flujo en un material que está en reposo. Para materiales de fluencia 'simple', estos valores son iguales, pero para materiales tixotrópicos, son diferentes.

¿Para qué materiales es importante conocer el esfuerzo de fluencia?

Es crucial para una amplia gama de materiales no newtonianos y viscoelásticos, incluyendo alimentos (yogures, mayonesas), productos farmacéuticos (cremas, geles), cosméticos (maquillajes), pinturas, tintas, lodos industriales, pastas cerámicas y muchos otros que necesitan mantener su forma pero también ser capaces de fluir bajo cierta presión (por ejemplo, al ser extruidos o bombeados).

¿El esfuerzo de fluencia es una propiedad constante del material?

Para los materiales de fluencia 'simple', sí, se considera una propiedad inherente y constante bajo condiciones dadas (temperatura, presión). Sin embargo, para los materiales tixotrópicos, el esfuerzo de fluencia aparente puede variar significativamente dependiendo del historial de cizallamiento y el tiempo en reposo, lo que lo convierte en una propiedad dependiente del estado del material.

Conclusión

El esfuerzo de fluencia es un concepto fundamental en la reología y la ciencia de materiales, que nos permite entender y predecir el comportamiento de una vasta gama de sustancias que se encuentran entre los sólidos y los líquidos. Aunque su determinación no se reduce a una simple fórmula, los avanzados métodos experimentales disponibles hoy en día nos permiten caracterizar esta propiedad del material con una precisión creciente. Desde las mediciones de cizallamiento en estado estacionario hasta los complejos análisis oscilatorios y de creep, cada técnica ofrece una ventana única al intrincado mundo de la deformación y el flujo. La comprensión profunda del esfuerzo de fluencia no solo es un desafío científico, sino una necesidad práctica que impulsa la innovación y la eficiencia en innumerables industrias, desde la alimentaria hasta la de la construcción.
