Calculando el Volumen de Tanques Cilíndricos

Calcular el volumen de un tanque cilíndrico es una tarea fundamental en diversas industrias, desde la agricultura y la construcción hasta la química y la logística. Ya sea que necesites saber la capacidad total de un depósito para planificar su llenado, o determinar cuánto líquido queda en un tanque parcialmente lleno para gestionar inventarios, comprender las fórmulas y los métodos correctos es crucial. Esta guía detallada te llevará de la mano a través de los cálculos necesarios para ambos tipos de tanques cilíndricos: verticales y horizontales, incluyendo los escenarios más complejos donde el tanque está solo parcialmente lleno.

Conceptos Fundamentales del Volumen Cilíndrico

Antes de sumergirnos en los cálculos específicos, es importante recordar el principio básico del volumen de un cilindro. En su forma más simple, el volumen de cualquier cilindro se obtiene multiplicando el área de su base por su altura (o longitud, si el cilindro está horizontal). Dado que la base de un cilindro es siempre un círculo, su área se calcula con la fórmula universalmente conocida: π (pi) multiplicado por el cuadrado del radio (r²).

El valor de π es una constante matemática que representa la relación entre la circunferencia de un círculo y su diámetro, aproximadamente 3.14159. Para la mayoría de los cálculos prácticos, se utiliza 3.14159 o incluso 3.14 como una aproximación suficiente.

Volumen de un Tanque Cilíndrico Vertical

Los tanques cilíndricos verticales son comunes en muchas instalaciones, ocupando un área de suelo menor mientras se extienden hacia arriba. Calcular su volumen es relativamente sencillo.

Volumen Total de un Tanque Cilíndrico Vertical

Para hallar el volumen total de un tanque cilíndrico vertical, necesitamos dos medidas clave: el radio de su base (r) y su altura (h). Si conoces el diámetro (d) en lugar del radio, simplemente divide el diámetro por dos (r = d/2).

La fórmula es la siguiente:

Vcilindro vertical = π × r² × h

O, si tienes el diámetro:

Vcilindro vertical = π × (d/2)² × h

Ejemplo de Cálculo de Volumen Total (Vertical):

Imaginemos un tanque cilíndrico vertical con un diámetro de 2 metros y una altura de 3 metros.

• Primero, calculamos el radio: r = d/2 = 2 m / 2 = 1 metro.
• Ahora, aplicamos la fórmula:
• V = π × (1 m)² × 3 m
• V = 3.14159 × 1 m² × 3 m
• V = 9.42477 metros cúbicos (m³)

Este tanque tiene una capacidad total de aproximadamente 9.42 metros cúbicos.

Volumen Parcialmente Lleno de un Tanque Cilíndrico Vertical

Si el tanque vertical no está completamente lleno, el cálculo es aún más simple. Solo necesitas conocer la altura del líquido (f) en lugar de la altura total del tanque. La base sigue siendo un círculo completo, por lo que la fórmula es casi idéntica:

Vcilindro vertical parcial = π × r² × f

Donde f es la altura de la parte llena del cilindro.

Ejemplo de Cálculo de Volumen Parcial (Vertical):

Usando el mismo tanque del ejemplo anterior (radio r = 1 metro), si está lleno hasta una altura de 1.5 metros (f = 1.5 m):

• V_parcial = π × (1 m)² × 1.5 m
• V_parcial = 3.14159 × 1 m² × 1.5 m
• V_parcial = 4.712385 metros cúbicos (m³)

En este caso, el tanque contiene aproximadamente 4.71 metros cúbicos de líquido.

Volumen de un Tanque Cilíndrico Horizontal

Los tanques horizontales son comunes para el transporte o el almacenamiento en ubicaciones con restricciones de altura. El cálculo de su volumen total es similar al de los tanques verticales, pero el volumen parcial es considerablemente más complejo.

Volumen Total de un Tanque Cilíndrico Horizontal

Para el volumen total de un tanque cilíndrico horizontal, la fórmula es análoga a la del tanque vertical. Simplemente reemplazamos la altura (h) por la longitud (l) del tanque, ya que la base circular se extiende a lo largo de esta longitud.

La fórmula es:

Vcilindro horizontal = π × r² × l

O, usando el diámetro:

Vcilindro horizontal = π × (d/2)² × l

Ejemplo de Cálculo de Volumen Total (Horizontal):

Consideremos un tanque cilíndrico horizontal con un diámetro de 2 metros y una longitud de 5 metros.

• Radio: r = d/2 = 2 m / 2 = 1 metro.
• Aplicamos la fórmula:
• V = π × (1 m)² × 5 m
• V = 3.14159 × 1 m² × 5 m
• V = 15.70795 metros cúbicos (m³)

La capacidad total de este tanque es de aproximadamente 15.71 metros cúbicos.

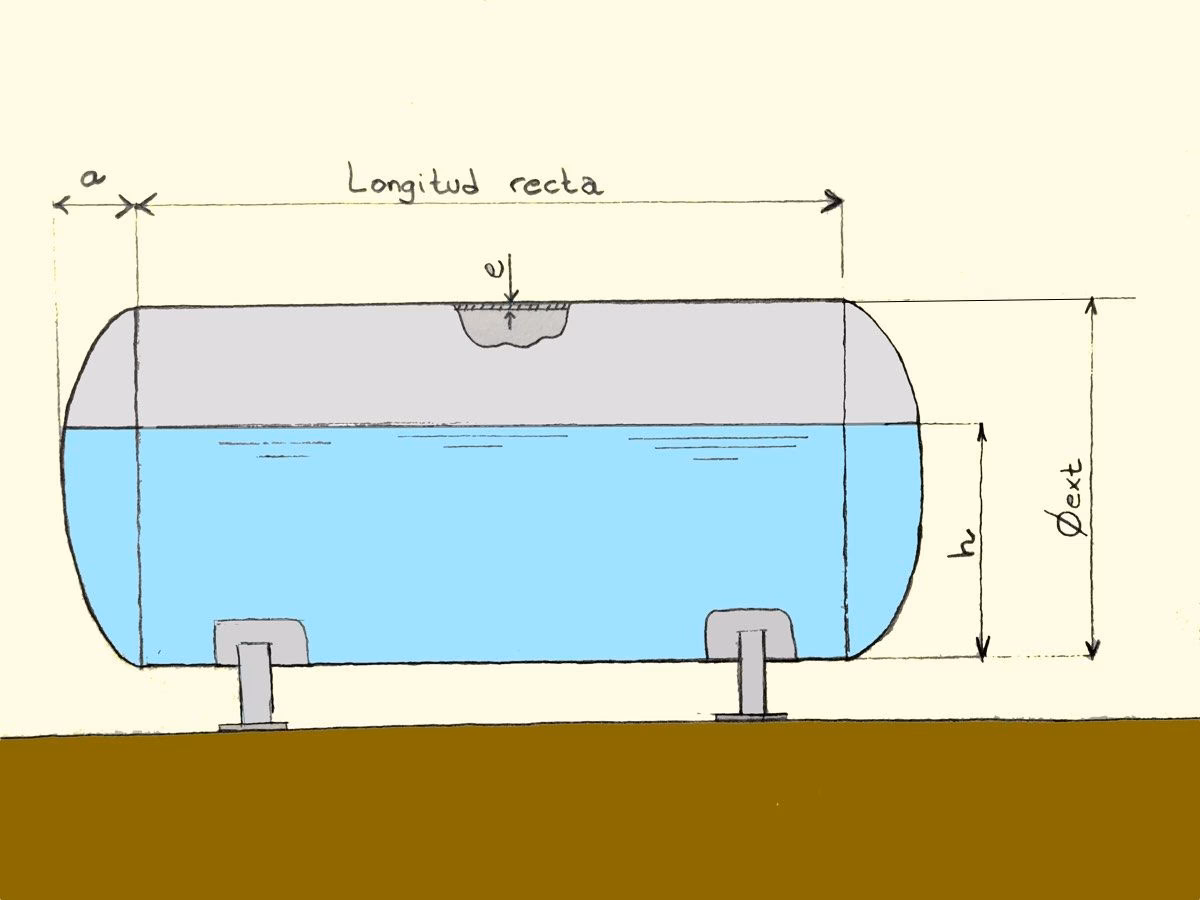

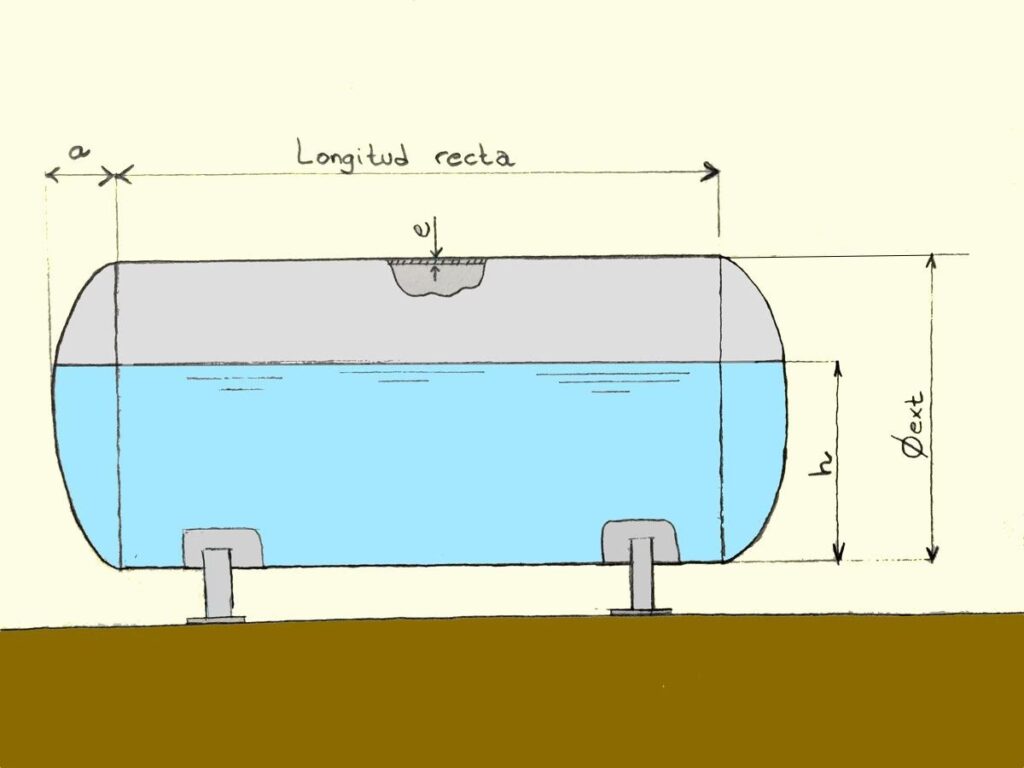

Volumen Parcialmente Lleno de un Tanque Cilíndrico Horizontal

Aquí es donde los cálculos se vuelven más intrincados. Cuando un tanque horizontal está parcialmente lleno, la sección transversal del líquido no es un círculo completo, sino un segmento circular. Para calcular el volumen, necesitamos determinar el área de este segmento y luego multiplicarla por la longitud del tanque.

La fórmula para el área de un segmento circular es:

Asegmento = 0.5 × r² × (θ - sin(θ))

Donde r es el radio de la base del cilindro, y θ (theta) es el ángulo central del segmento en radianes. Este ángulo θ se calcula a partir del radio y la altura del líquido (f):

θ = 2 × arccos((r - f) / r)

Una vez que tienes el área del segmento, el volumen parcial del tanque horizontal es:

Vcilindro parcial = Asegmento × l

Ejemplo Detallado de Cálculo de Volumen Parcial (Horizontal):

Usemos el mismo tanque horizontal del ejemplo anterior: radio (r) = 1 metro, longitud (l) = 5 metros. Supongamos que el tanque está lleno hasta una altura (f) de 0.5 metros.

Sigue estos pasos cuidadosamente:

1. Identificar el radio y la altura de llenado:
   r = 1 m
   f = 0.5 m
2. Calcular el término (r - f) / r:
   r - f = 1 - 0.5 = 0.5 m
   (r - f) / r = 0.5 / 1 = 0.5
3. Calcular la mitad del ángulo central (θ/2) usando arccos:
   arccos(0.5). Es fundamental que tu calculadora esté configurada para devolver resultados en radianes. arccos(0.5) es igual a π/3 radianes (que son 60 grados).
4. Calcular el ángulo central completo (θ):
   θ = 2 × (π/3) = 2π/3 radianes (que son 120 grados).
5. Calcular el seno de θ (sin(θ)):
   sin(2π/3). Nuevamente, asegúrate de que tu calculadora use radianes. sin(2π/3) es aproximadamente 0.8660.
6. Calcular el término (θ - sin(θ)):
   (2π/3 - sin(2π/3)) ≈ (2 × 3.14159 / 3 - 0.8660) ≈ (2.09439 - 0.8660) ≈ 1.22839.
7. Calcular el área del segmento (A_segmento):
   Asegmento = 0.5 × r² × (θ - sin(θ))
Asegmento = 0.5 × (1 m)² × 1.22839 ≈ 0.614195 metros cuadrados.
8. Calcular el volumen parcial (V_{cilindro parcial}):
   Vcilindro parcial = Asegmento × l
Vcilindro parcial = 0.614195 m² × 5 m ≈ 3.070975 metros cúbicos.

Así, cuando el tanque horizontal está lleno a 0.5 metros, contiene aproximadamente 3.07 metros cúbicos de líquido.

Unidades de Medida y Conversiones

Es vital mantener la consistencia en las unidades de medida. Si el radio, la altura y la longitud se miden en metros, el volumen resultante estará en metros cúbicos (m³). Si se miden en centímetros, el volumen será en centímetros cúbicos (cm³).

A menudo, es útil convertir metros cúbicos a litros, especialmente para la gestión de líquidos:

• 1 metro cúbico (m³) = 1000 litros (L)
• 1 litro (L) = 0.001 metros cúbicos (m³)

Por ejemplo, el tanque cilíndrico vertical de nuestro primer ejemplo, con 9.42477 m³ de capacidad, puede contener 9424.77 litros.

Importancia Práctica de Estos Cálculos

Conocer el volumen de tus tanques no es solo un ejercicio matemático; tiene aplicaciones prácticas directas:

• Gestión de Inventario: Saber cuánto líquido queda en un tanque permite una planificación precisa de los reabastecimientos y evita interrupciones.
• Control de Calidad: Ayuda a asegurar que se están utilizando las cantidades correctas de ingredientes en procesos industriales.
• Seguridad: Evita el sobrellenado, que puede ser peligroso y costoso, y asegura que no se excedan los límites de peso en el transporte.
• Optimización de Espacio: Al conocer las capacidades, se puede planificar mejor el uso del espacio de almacenamiento.
• Costo y Facturación: Fundamental para calcular el valor del contenido en un tanque para fines de compra, venta o facturación.

Herramientas y Calculadoras de Volumen de Tanques

Aunque es crucial entender los principios detrás de las fórmulas, existen numerosas herramientas y calculadoras en línea que pueden realizar estos cálculos por ti. Estas herramientas son especialmente útiles para los cálculos complejos de tanques horizontales parcialmente llenos, donde un pequeño error en las funciones trigonométricas o la conversión de unidades puede llevar a resultados significativamente incorrectos. Siempre es recomendable verificar los resultados con una calculadora confiable o realizar el cálculo manual dos veces.

Tabla Comparativa de Fórmulas de Volumen de Tanques Cilíndricos

Para una referencia rápida, aquí tienes un resumen de las fórmulas clave:

Preguntas Frecuentes (FAQ)

¿Qué es π (Pi) y por qué se usa en estos cálculos?

π (Pi) es una constante matemática que representa la relación constante entre la circunferencia de cualquier círculo y su diámetro. Su valor es aproximadamente 3.14159. Se utiliza en estos cálculos porque la base de un cilindro es un círculo, y su área es fundamental para determinar el volumen.

¿Cómo convierto metros cúbicos a litros?

La conversión es sencilla: 1 metro cúbico (m³) equivale a 1000 litros (L). Para convertir m³ a L, multiplica el valor en m³ por 1000. Para convertir L a m³, divide el valor en L por 1000.

¿Por qué el cálculo del volumen parcial de un tanque horizontal es tan complejo?

La complejidad surge de la geometría. En un tanque vertical, la superficie del líquido siempre forma un círculo completo, independientemente de la altura de llenado. En un tanque horizontal, la superficie del líquido forma un segmento circular. Calcular el área de este segmento requiere funciones trigonométricas (arccos y seno) y el uso de ángulos en radianes, lo que lo hace más complicado que un simple producto de área por altura.

¿Qué sucede si mi tanque no es perfectamente cilíndrico?

Las fórmulas proporcionadas asumen un cilindro perfecto. Si tu tanque tiene extremos cónicos, esféricos o de otra forma, estos cálculos serán solo una aproximación. Para formas complejas, es posible que necesites descomponer el tanque en formas geométricas más simples o utilizar software de modelado 3D o calculadoras especializadas que consideren la forma exacta de los extremos.

¿Las unidades de medida importan en las fórmulas?

Sí, absolutamente. La consistencia en las unidades es crucial. Si utilizas metros para el radio, la altura y la longitud, el volumen resultante será en metros cúbicos. Si mezclas unidades (por ejemplo, radio en centímetros y altura en metros), tus resultados serán incorrectos. Siempre convierte todas las medidas a una única unidad (por ejemplo, metros) antes de aplicar las fórmulas.

Conclusión

Calcular el volumen de tanques cilíndricos, tanto en su capacidad total como cuando están parcialmente llenos, es una habilidad valiosa y necesaria en muchos campos. Aunque el cálculo de tanques verticales es directo, la determinación del volumen parcial en tanques horizontales presenta un desafío geométrico que requiere un entendimiento más profundo de las funciones trigonométricas y el uso de radianes. Dominar estas fórmulas te permitirá gestionar tus recursos líquidos con mayor precisión, optimizar operaciones y tomar decisiones informadas, asegurando eficiencia y seguridad en tus procesos.
