¿Cómo Calcular Peso Específico y Peso Propio?

En el fascinante mundo de la ingeniería y la construcción, comprender cómo se comportan los materiales bajo diversas cargas es fundamental para garantizar la seguridad y durabilidad de cualquier estructura. Dos conceptos primordiales en este ámbito son el peso específico de los materiales y el peso propio de los elementos estructurales. Aunque a menudo se confunden con la densidad, el peso específico tiene una connotación vital en el análisis de fuerzas gravitacionales, mientras que el cálculo del peso propio es el primer paso para determinar las cargas muertas que soporta una edificación.

Este artículo explorará en profundidad ambos conceptos, proporcionando una guía clara y detallada sobre sus definiciones, fórmulas, unidades de medida y, lo más importante, cómo calcularlos de manera práctica. Desde la teoría hasta ejemplos aplicados, desglosaremos la información necesaria para que puedas comprender y aplicar estos cálculos esenciales en el diseño y la evaluación de estructuras.

¿Qué es el Peso Específico y Cómo se Calcula?

El peso específico es una propiedad intrínseca de los materiales que indica el peso por unidad de volumen. A diferencia de la densidad, que se refiere a la masa por unidad de volumen, el peso específico considera la fuerza de la gravedad. Es un concepto crucial en mecánica de fluidos, ingeniería geotécnica y diseño estructural, ya que nos permite cuantificar la carga gravitacional que un volumen determinado de material ejercerá.

Definición y Diferencia con la Densidad

Para entenderlo mejor, imaginemos un bloque de concreto. Su densidad nos diría cuánta materia (masa) hay en un metro cúbico de ese concreto (por ejemplo, 2400 kg/m³). Su peso específico, en cambio, nos diría cuánto pesa ese metro cúbico de concreto debido a la atracción gravitatoria (por ejemplo, 23.54 kN/m³).

• Densidad (ρ): Masa por unidad de volumen. Se mide en kilogramos por metro cúbico (kg/m³) o libras masa por pie cúbico (lbm/ft³).
• Peso Específico (γ): Peso por unidad de volumen. Se mide en Newtons por metro cúbico (N/m³), kilonewtons por metro cúbico (kN/m³) o libras fuerza por pie cúbico (lbf/ft³).

La relación entre la densidad y el peso específico es directa y depende de la aceleración de la gravedad (g), que en la Tierra se aproxima a 9.81 m/s².

Fórmula del Peso Específico

La fórmula general para calcular el peso específico es:

γ = Peso / Volumen

También se puede expresar en términos de densidad y gravedad:

γ = ρ × g

Donde:

• γ (gamma) es el peso específico.
• Peso es el peso total del material.
• Volumen es el volumen total del material.
• ρ (rho) es la densidad del material.
• g es la aceleración debido a la gravedad (aproximadamente 9.81 m/s²).

Unidades Comunes del Peso Específico

Las unidades del peso específico varían según el sistema de unidades utilizado:

• Sistema Internacional (SI): Newtons por metro cúbico (N/m³) o kilonewtons por metro cúbico (kN/m³).
• Sistema Inglés (US Customary): Libras fuerza por pie cúbico (lbf/ft³).

Ejemplo práctico: Si la densidad del agua es 1000 kg/m³, su peso específico sería:

γ_agua = 1000 kg/m³ × 9.81 m/s² = 9810 N/m³ = 9.81 kN/m³

Tabla de Pesos Específicos de Materiales Comunes

Es importante notar que los valores pueden variar ligeramente dependiendo de la composición exacta y las condiciones del material.

Cálculo del Peso Propio de Elementos Estructurales

El peso propio, también conocido como carga muerta, se refiere al peso de la propia estructura y de todos los elementos permanentes adheridos a ella. Esto incluye el peso de columnas, vigas, losas, muros, revestimientos, instalaciones fijas, etc. Calcular el peso propio es el primer paso y uno de los más críticos en el diseño estructural, ya que estas cargas están siempre presentes y son constantes.

Importancia del Cálculo del Peso Propio

Un cálculo preciso del peso propio es vital por varias razones:

• Seguridad Estructural: Garantiza que la estructura sea capaz de soportar su propio peso sin colapsar.
• Dimensionamiento: Influye directamente en el tamaño y la resistencia requerida de los elementos estructurales (columnas, vigas, cimentaciones).
• Costo: Un diseño optimizado que considere el peso propio real puede reducir la cantidad de material necesario, ahorrando costos.
• Cálculo de Cargas Totales: Es la base para sumar otras cargas (vivas, de viento, sísmicas) y obtener la carga total de diseño.

Cálculo del Peso Propio de una Columna

El peso propio de una columna de concreto armado se obtiene sumando el peso del concreto y el peso del acero de refuerzo que contiene. Para ello, necesitamos conocer las dimensiones de la columna y los pesos específicos de ambos materiales.

Pasos para Calcular el Peso Propio de una Columna

Consideremos una columna típica de concreto armado.

Datos de Ejemplo:

• Altura de la columna (H) = 3.0 m
• Dimensiones de la sección transversal de la columna = 230 mm x 230 mm (0.23 m x 0.23 m)
• Peso específico del concreto armado (γ_concreto) = 2500 kg/m³ (o 24.53 kN/m³)
• Peso específico del acero (γ_acero) = 8000 kg/m³ (o 78.48 kN/m³)

Paso 1: Calcular el Volumen de Concreto en la Columna

El volumen de concreto se obtiene multiplicando el área de la sección transversal por la altura de la columna.

Área de la sección = Ancho × Profundidad = 0.23 m × 0.23 m = 0.0529 m²

Volumen de concreto = Área de la sección × Altura = 0.0529 m² × 3.0 m = 0.1587 m³

Paso 2: Calcular el Peso del Concreto en la Columna

El peso del concreto se calcula multiplicando su volumen por su peso específico (o densidad).

Peso del concreto = Volumen de concreto × Densidad del concreto

Peso del concreto = 0.1587 m³ × 2500 kg/m³ = 396.75 kg

Para convertir a kilonewtons (kN), que es una unidad de fuerza más común en ingeniería estructural, multiplicamos por la gravedad (9.81 m/s²) y dividimos por 1000 (para pasar de Newtons a kilonewtons):

Peso del concreto (kN) = 396.75 kg × 9.81 m/s² / 1000 = 3.89 kN

O directamente usando el peso específico en kN/m³:

Peso del concreto (kN) = 0.1587 m³ × 24.53 kN/m³ = 3.89 kN

Paso 3: Calcular el Peso del Acero en la Columna (Regla de Oro/Empírica)

En la práctica inicial de diseño, a menudo se utiliza una regla empírica o 'regla de oro' para estimar el volumen de acero en una columna. Una aproximación común es considerar que el acero de refuerzo constituye aproximadamente el 1% del volumen total de concreto en una columna (este porcentaje puede variar entre 0.8% y 4% según el diseño y las normas, pero 1% es un buen punto de partida para estimaciones rápidas).

Volumen de acero = 1% de Volumen de concreto = 0.01 × 0.1587 m³ = 0.001587 m³

Ahora, calculamos el peso del acero:

Peso del acero = Volumen de acero × Densidad del acero

Peso del acero = 0.001587 m³ × 8000 kg/m³ = 12.696 kg

Convertimos a kilonewtons:

Peso del acero (kN) = 12.696 kg × 9.81 m/s² / 1000 = 0.125 kN

Paso 4: Calcular el Peso Propio Total de la Columna

Sumamos el peso del concreto y el peso del acero:

Peso propio total = Peso del concreto + Peso del acero

Peso propio total = 396.75 kg + 12.696 kg = 409.446 kg

Convertido a kilonewtons:

Peso propio total = 3.89 kN + 0.125 kN = 4.015 kN

Por lo tanto, el peso propio de esta columna es aproximadamente 409.45 kg o 4.02 kN por piso.

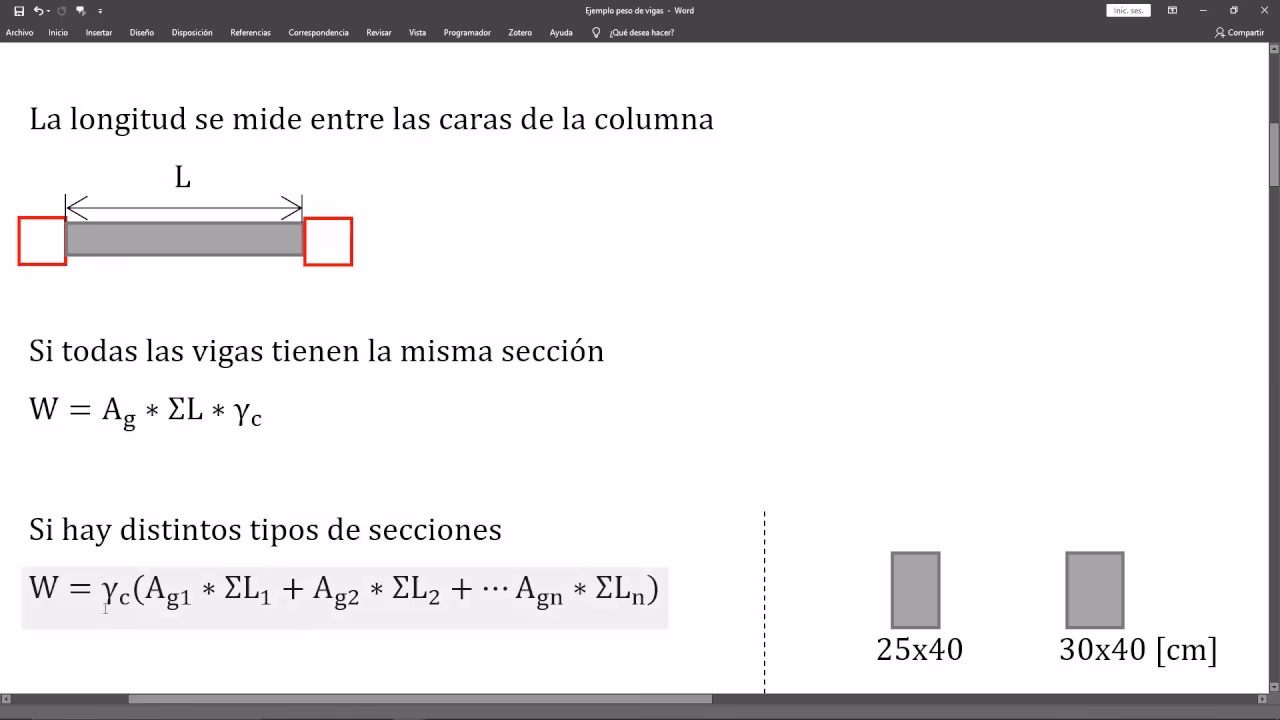

Cálculo del Peso Propio de una Viga

El proceso para calcular el peso propio de una viga es similar al de una columna, pero se suele expresar por metro lineal (kN/m) ya que las vigas tienen longitudes variables y la carga se distribuye a lo largo de ellas.

Pasos para Calcular el Peso Propio de una Viga (por metro lineal)

Datos de Ejemplo:

• Dimensiones de la sección transversal de la viga = 250 mm x 500 mm (0.25 m x 0.50 m)
• Peso específico del concreto armado (γ_concreto) = 2500 kg/m³ (o 24.53 kN/m³)
• Porcentaje de acero de refuerzo estimado = 1.5% del volumen de concreto (puede variar)
• Peso específico del acero (γ_acero) = 8000 kg/m³ (o 78.48 kN/m³)

Paso 1: Calcular el Volumen de Concreto por Metro Lineal de Viga

El volumen por metro lineal es simplemente el área de la sección transversal de la viga.

Área de la sección = Ancho × Profundidad = 0.25 m × 0.50 m = 0.125 m²

Esto significa que por cada metro de longitud de viga, hay 0.125 m³ de concreto.

Paso 2: Calcular el Peso del Concreto por Metro Lineal de Viga

Peso del concreto por metro = Área de la sección × Densidad del concreto

Peso del concreto por metro = 0.125 m² × 2500 kg/m³ = 312.5 kg/m

Convertimos a kilonewtons por metro (kN/m):

Peso del concreto por metro (kN/m) = 312.5 kg/m × 9.81 m/s² / 1000 = 3.066 kN/m

Paso 3: Calcular el Peso del Acero por Metro Lineal de Viga (Regla de Oro/Empírica)

Usamos el porcentaje estimado de acero (1.5% en este ejemplo).

Volumen de acero por metro = 1.5% de Área de la sección = 0.015 × 0.125 m² = 0.001875 m³

Peso del acero por metro = Volumen de acero por metro × Densidad del acero

Peso del acero por metro = 0.001875 m³ × 8000 kg/m³ = 15 kg/m

Convertimos a kilonewtons por metro (kN/m):

Peso del acero por metro (kN/m) = 15 kg/m × 9.81 m/s² / 1000 = 0.147 kN/m

Paso 4: Calcular el Peso Propio Total de la Viga por Metro Lineal

Peso propio total por metro = Peso del concreto por metro + Peso del acero por metro

Peso propio total por metro = 312.5 kg/m + 15 kg/m = 327.5 kg/m

Convertido a kilonewtons por metro:

Peso propio total por metro = 3.066 kN/m + 0.147 kN/m = 3.213 kN/m

Así, el peso propio de esta viga es de aproximadamente 327.5 kg/m o 3.21 kN/m.

Otros Tipos de Cargas Muertas en Edificaciones

Además del peso propio de columnas y vigas, en el diseño estructural se deben considerar otras cargas muertas importantes:

• Peso de losas: Se calcula de manera similar, multiplicando el área de la losa por su espesor y por el peso específico del concreto.
• Peso de muros: Depende del material (ladrillo, concreto, tablaroca) y su espesor, calculado por metro cuadrado o lineal.
• Peso de acabados: Incluye pisos, techos falsos, revestimientos, etc. Se estiman por área.
• Peso de instalaciones fijas: Tuberías, conductos de aire acondicionado, equipos permanentes, etc.

El peso total de la losa, por ejemplo, incluye su propio peso, el peso del acabado del piso y una porción de la carga viva, para ser distribuido a las vigas y columnas.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre densidad y peso específico?

La densidad mide la masa por unidad de volumen (kg/m³), mientras que el peso específico mide el peso (fuerza) por unidad de volumen (N/m³ o kN/m³). La densidad es una propiedad de la materia, mientras que el peso específico depende de la gravedad.

¿Por qué se usa el 1% de acero para estimar el peso en columnas?

El 1% (o un rango similar como 0.8% a 4%) es una regla empírica o 'regla de oro' utilizada para estimaciones rápidas en las fases preliminares del diseño. Representa un porcentaje típico de acero de refuerzo que se encuentra en columnas de concreto armado para cumplir con requisitos estructurales básicos. Para un diseño final y preciso, se debe realizar un cálculo detallado del acero de refuerzo según las cargas y las normativas de diseño.

¿Es el peso propio una carga muerta o una carga viva?

El peso propio es una carga muerta. Las cargas muertas son aquellas que son permanentes y constantes en magnitud y posición, como el peso de los propios elementos estructurales y los elementos no estructurales fijos. Las cargas vivas son temporales y variables, como personas, muebles o equipos móviles.

¿Cómo influye el peso propio en el diseño de la cimentación?

El peso propio es una parte fundamental de la carga total que debe soportar la cimentación. Una cimentación debe ser diseñada para transmitir de forma segura todas las cargas de la estructura al suelo. Un peso propio subestimado podría llevar a un diseño de cimentación insuficiente, provocando asentamientos excesivos o fallas. Por el contrario, una sobreestimación podría resultar en una cimentación sobredimensionada y costosa.

¿Puedo usar el mismo peso específico para concreto simple y concreto armado?

No, aunque son similares, hay una pequeña diferencia. El concreto simple tiene un peso específico de aproximadamente 2300 kg/m³ (22.56 kN/m³), mientras que el concreto armado (con barras de acero) se considera ligeramente más pesado, alrededor de 2400-2500 kg/m³ (23.54-24.53 kN/m³), debido a la inclusión del acero de refuerzo. Para cálculos precisos, siempre se debe usar el valor del concreto armado cuando hay acero presente.

Conclusión

Dominar los conceptos de peso específico y peso propio es indispensable para cualquier profesional involucrado en el diseño y la construcción de edificaciones. Estos cálculos, aunque aparentemente sencillos, constituyen la base sobre la cual se erige la seguridad, la estabilidad y la economía de una estructura. Al entender cómo cuantificar el peso de los materiales y de los propios componentes de una edificación, los ingenieros pueden tomar decisiones informadas, garantizar la integridad estructural y optimizar el uso de los recursos. La precisión en estas estimaciones no solo cumple con las normativas, sino que también contribuye significativamente a la durabilidad y al éxito de cualquier proyecto de ingeniería civil.
