Calcular la longitud de un techo inclinado es una habilidad fundamental para cualquier persona involucrada en la construcción, remodelación o simplemente para aquellos propietarios que desean comprender mejor su hogar. Ya sea que necesites estimar la cantidad de tejas, láminas o cualquier otro material de cubierta, o determinar las dimensiones exactas para el corte de las vigas, una medición precisa es crucial. Un cálculo erróneo puede llevar a gastos innecesarios por exceso de material o, peor aún, a quedarse corto y retrasar el proyecto. Afortunadamente, este proceso, que a primera vista podría parecer complejo, se simplifica enormemente con el uso de principios matemáticos básicos, en particular, el famoso Teorema de Pitágoras.

En este artículo, desglosaremos paso a paso cómo determinar la longitud de las vigas o la pendiente de tu techo, explicando los conceptos clave y proporcionando ejemplos prácticos. Te guiaremos a través de la aplicación del Teorema de Pitágoras, te ayudaremos a entender qué es la 'pendiente' de un techo y por qué es tan importante, y te daremos consejos prácticos para que tu proyecto sea un éxito. Prepárate para dominar esta habilidad esencial y asegurar la precisión en tus cálculos.

Conceptos Clave para el Cálculo de Techos Inclinados

Antes de sumergirnos en las fórmulas, es esencial comprender la terminología básica que utilizaremos. Imagina la sección transversal de tu techo inclinado como un triángulo rectángulo. En este triángulo, cada lado representa una dimensión específica de tu techo:

¿Qué es la Elevación (Rise), el Recorrido (Run) y la Longitud de la Viga?

• Elevación (Rise): Este es el componente vertical del triángulo. Se refiere a la altura que se eleva el techo desde el punto más bajo (la línea de la pared exterior o la placa superior) hasta el punto más alto (la cumbrera). En el contexto del Teorema de Pitágoras, la elevación sería uno de los catetos del triángulo.
• Recorrido (Run): También conocido como extensión horizontal, es el componente horizontal del triángulo. Representa la distancia horizontal desde la línea de la pared exterior hasta el centro de la casa, directamente debajo de la cumbrera. Es decir, la mitad del ancho total del edificio si el techo es a dos aguas. Este sería el otro cateto del triángulo rectángulo.
• Longitud de la Viga (Rafter Length): Esta es la hipotenusa de nuestro triángulo rectángulo. Es la medida real de la viga inclinada desde la placa superior de la pared hasta la cumbrera. Calcular esta longitud es precisamente nuestro objetivo principal, ya que de ella dependerá la cantidad de material que necesitemos para cubrir nuestro techo.

Entender estas tres dimensiones es el primer paso crucial. Una vez que tengas claras estas definiciones, el cálculo se vuelve mucho más intuitivo.

El Corazón del Cálculo: El Teorema de Pitágoras

El Teorema de Pitágoras es una de las fórmulas matemáticas más famosas y útiles, especialmente en la construcción. Establece que en cualquier triángulo rectángulo, el cuadrado de la longitud de la hipotenusa (el lado opuesto al ángulo recto) es igual a la suma de los cuadrados de las longitudes de los otros dos lados (los catetos). Matemáticamente, se expresa como:

a² + b² = c²

Donde:

• a = Elevación (Rise)
• b = Recorrido (Run)
• c = Longitud de la Viga (Rafter Length)

Para encontrar la longitud de la viga (c), simplemente necesitamos reorganizar la ecuación:

c = √(a² + b²)

Esta es la ecuación clave que nos permitirá calcular la longitud exacta de la viga de nuestro techo.

Aplicando la Fórmula: Paso a Paso

Para aplicar el Teorema de Pitágoras, sigue estos sencillos pasos:

1. Mide el Recorrido (Run): Determina la distancia horizontal desde la pared exterior hasta la mitad del ancho del edificio (la cumbrera). Asegúrate de que esta medida sea precisa y esté nivelada.
2. Mide la Elevación (Rise): Mide la altura vertical desde la parte superior de la pared hasta la cumbrera. Para una medición precisa, puedes usar una tabla o regla larga y un nivel para proyectar la línea de la cumbrera horizontalmente hasta un punto donde puedas medir la altura vertical desde la placa superior.
3. Aplica el Teorema de Pitágoras: Una vez que tengas los valores de 'a' (elevación) y 'b' (recorrido), insértalos en la fórmula c = √(a² + b²).
4. Calcula la Raíz Cuadrada: El resultado te dará la longitud de la viga.

Es importante recordar que estas medidas deben estar en la misma unidad (por ejemplo, pulgadas o centímetros) para que el cálculo sea coherente.

Ejemplo Práctico de Cálculo

Imaginemos que estás construyendo un cobertizo y necesitas determinar la longitud de las vigas. Has tomado las siguientes medidas:

• Recorrido (Run) = 12 pies (o 144 pulgadas)
• Elevación (Rise) = 6 pies (o 72 pulgadas)

Ahora, apliquemos la fórmula:

c = √(Recorrido² + Elevación²)

c = √(12² + 6²)

c = √(144 + 36)

c = √(180)

c ≈ 13.416 pies

Por lo tanto, la longitud de cada viga, desde la placa de la pared hasta la cumbrera, sería aproximadamente 13.42 pies. Si necesitas la medida en pulgadas (que es común para cortes más precisos), el cálculo sería:

c = √(144² + 72²)

c = √(20736 + 5184)

c = √(25920)

c ≈ 161 pulgadas

Este valor te da la longitud de la viga principal. Recuerda que para el corte final, deberás considerar los voladizos o aleros y cualquier corte de pájaro o muesca.

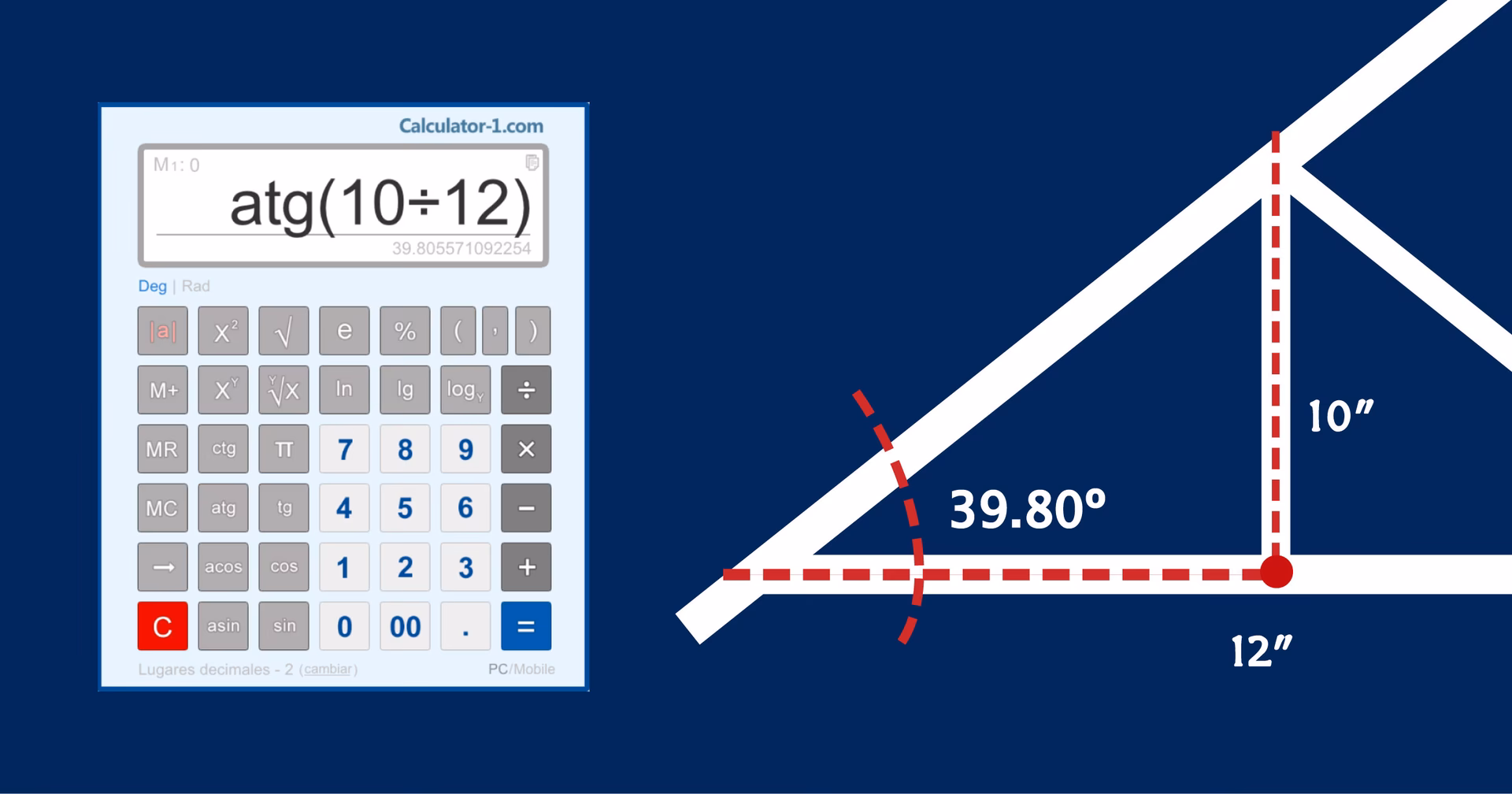

Comprendiendo la Pendiente o Inclinación del Techo

Más allá de la longitud de la viga, otro concepto crucial en el diseño y la construcción de techos es la pendiente o inclinación. La pendiente del techo se define como la relación entre su elevación vertical (rise) y su tramo horizontal (run). Es un factor determinante en la elección de materiales, el drenaje del agua y la estética general del edificio.

Expresiones de la Pendiente: X:12, Grados y Porcentaje

La pendiente del techo se puede expresar de varias maneras, siendo la más común la relación "X:12".

• Relación X:12: Esta es la forma más utilizada en la construcción de techos en muchas partes del mundo. La 'X' representa el número de pulgadas que el techo se eleva verticalmente por cada 12 pulgadas de recorrido horizontal. Por ejemplo, una pendiente de 6:12 significa que el techo se eleva 6 pulgadas por cada 12 pulgadas de recorrido. Esta notación es muy práctica para los constructores, ya que se relaciona directamente con las escuadras de carpintero.
• Grados: Aunque menos común en la práctica de la construcción diaria, la pendiente también se puede expresar en grados. Para convertir una relación X:12 a grados, se utiliza la función trigonométrica tangente inversa (arctan): Ángulo (grados) = arctan(Elevación / Recorrido). Por ejemplo, para una pendiente 6:12, el ángulo sería arctan(6/12) = arctan(0.5) ≈ 26.57 grados.
• Porcentaje: La pendiente también puede expresarse como un porcentaje. Se calcula dividiendo la elevación por el recorrido y multiplicando por 100: Porcentaje = (Elevación / Recorrido) * 100. Para una pendiente 6:12, el porcentaje sería (6/12) * 100 = 50%.

Cada método de expresión tiene su utilidad, pero la relación X:12 es la que más directamente informa sobre la forma del techo en el contexto de la construcción.

Importancia de la Pendiente en el Diseño y Materiales

La pendiente del techo es crucial por varias razones:

• Drenaje del Agua: Una pendiente adecuada es esencial para un drenaje eficiente del agua de lluvia y el deshielo. Una pendiente insuficiente puede provocar la acumulación de agua, lo que puede llevar a filtraciones, daños estructurales y problemas de moho.
• Elección de Materiales: Ciertos materiales de cubierta están diseñados para rangos de pendiente específicos. Por ejemplo, las tejas asfálticas requieren una pendiente mínima para asegurar un buen drenaje, mientras que los techos metálicos o de membrana pueden usarse en pendientes muy bajas. Los techos de pendiente pronunciada permiten una mayor variedad de materiales.
• Resistencia al Viento y la Nieve: La pendiente influye en cómo el techo maneja las cargas de viento y nieve. Las pendientes más pronunciadas pueden arrojar la nieve más fácilmente, pero también pueden ser más susceptibles a los daños por viento si no están diseñadas correctamente.
• Estética y Diseño: La pendiente del techo es un elemento arquitectónico clave que define el estilo y la apariencia de un edificio. Una pendiente pronunciada puede dar un aspecto más tradicional o dramático, mientras que una pendiente baja puede crear un estilo más moderno o minimalista.
• Códigos de Construcción: Los códigos de construcción locales a menudo especifican pendientes mínimas para ciertos tipos de materiales o en determinadas zonas climáticas para garantizar la seguridad y durabilidad.

Techos de Pendiente Baja vs. Techos de Pendiente Pronunciada

La distinción entre techos de pendiente baja y pronunciada es importante para la selección de materiales y las técnicas de construcción:

• Techos de Pendiente Baja (o Planos): Generalmente, se consideran techos de pendiente baja aquellos con una inclinación de 2:12 o menos (es decir, una elevación de 2 pulgadas por cada 12 pulgadas de recorrido horizontal). Estos techos a menudo requieren sistemas de cubierta especiales, como membranas bituminosas modificadas (MBM), TPO, PVC, o EPDM, que están diseñados para manejar el estancamiento de agua. Aunque se les llama 'planos', siempre tienen una ligera pendiente para el drenaje.
• Techos de Pendiente Pronunciada: Cualquier techo con una inclinación de 3:12 o más se considera de pendiente pronunciada. Estos techos son los más comunes en viviendas residenciales y pueden usar una amplia variedad de materiales, incluyendo tejas de asfalto, pizarra, teja de arcilla o concreto, y metal. Su diseño facilita el drenaje del agua y la nieve.

Consejos Prácticos y Consideraciones Adicionales

Calcular la longitud del techo no es solo aplicar una fórmula; también implica considerar aspectos prácticos que aseguran un resultado exitoso y seguro.

La Importancia de la Precisión

La precisión en las mediciones es paramount. Un pequeño error en la elevación o el recorrido puede resultar en vigas cortadas incorrectamente, lo que lleva a desperdicio de material y retrabajos costosos. Utiliza una cinta métrica de buena calidad y asegúrate de que esté nivelada y recta al tomar las medidas. Si es posible, verifica tus mediciones varias veces.

Herramientas Esenciales

Para realizar estas mediciones y cálculos, necesitarás algunas herramientas básicas:

• Cinta Métrica: Una cinta métrica larga y flexible es indispensable.
• Nivel: Un nivel de burbuja o un nivel láser es crucial para asegurar que tus mediciones de recorrido y elevación sean verdaderamente horizontales y verticales.
• Escuadra de Carpintero (Framing Square): Muy útil para marcar y verificar ángulos y para trabajar con las relaciones de pendiente X:12.
• Calculadora: Una calculadora científica que pueda realizar raíces cuadradas es necesaria para aplicar el Teorema de Pitágoras.
• Lápiz y Papel: Para anotar tus mediciones y realizar los cálculos.

Calculando los Aleros (Voladizos)

La longitud de la viga calculada con Pitágoras te da la distancia desde la placa superior de la pared hasta la cumbrera. Sin embargo, en la mayoría de los techos, las vigas se extienden más allá de la pared para formar un alero o voladizo, que ayuda a proteger las paredes de la casa del agua y el sol. Al calcular la longitud total de la viga que necesitas cortar, debes añadir la longitud del voladizo deseado. Esta longitud de voladizo se mide horizontalmente desde la línea de la pared. Es decir, si tu voladizo es de 1 pie, necesitarás añadir esa extensión a tu viga calculada, teniendo en cuenta la pendiente para el corte final.

Factor de Desperdicio de Materiales

Siempre es aconsejable añadir un porcentaje de desperdicio al calcular la cantidad de materiales que necesitarás. Esto es especialmente cierto para las tejas y otros materiales de cubierta. Factores como los cortes angulares, los errores menores y el daño accidental pueden consumir material adicional. Un factor de desperdicio común es del 10% al 15%, pero puede variar según la complejidad del techo y el material. Siempre es mejor tener un poco de material extra que quedarse corto en medio del proyecto.

Tabla Comparativa de Ejemplos de Techos

Para ilustrar cómo diferentes combinaciones de elevación y recorrido afectan la longitud de la viga y la pendiente, aquí presentamos una tabla con algunos ejemplos comunes:

Esta tabla muestra cómo un aumento en la elevación, manteniendo el recorrido constante, resulta en una viga más larga y una pendiente más pronunciada. La versatilidad del Teorema de Pitágoras permite aplicar estas mediciones a cualquier unidad, ya sean pies, metros o pulgadas, siempre que se mantenga la coherencia.

Preguntas Frecuentes (FAQs)

¿Por qué es importante calcular la longitud del techo?

Es fundamental para estimar con precisión la cantidad de materiales necesarios (tejas, láminas, madera para vigas), lo que ayuda a controlar los costos y evitar desperdicios. También es crucial para el diseño estructural, asegurando que las vigas tengan la longitud adecuada para soportar las cargas.

¿Qué es la 'caída' o 'pendiente' de un techo?

La caída o pendiente del techo es la inclinación de su superficie. Se expresa como una relación entre la elevación vertical (cuántas pulgadas o centímetros se eleva el techo) y el recorrido horizontal (la distancia horizontal en 12 pulgadas o una unidad de medida estándar). Influye en el drenaje del agua, la elección de materiales y la estética del edificio.

¿Necesito ser un experto en matemáticas para hacer esto?

No, en absoluto. Con una comprensión básica del Teorema de Pitágoras (a² + b² = c²) y una calculadora capaz de realizar raíces cuadradas, puedes calcular la longitud de la viga. Lo más importante es tomar medidas precisas de la elevación y el recorrido.

¿Qué herramientas necesito para medir?

Necesitarás una cinta métrica (preferiblemente larga), un nivel (de burbuja o láser para mayor precisión) y una calculadora. Una escuadra de carpintero también puede ser muy útil para trabajar con las relaciones de pendiente.

¿Cómo afecta la pendiente a los materiales del techo?

La pendiente del techo determina qué tipo de materiales de cubierta son adecuados. Las pendientes bajas (como 2:12 o menos) requieren materiales que puedan sellar el agua estancada, como membranas. Las pendientes pronunciadas (3:12 o más) permiten el uso de una gama más amplia de materiales, como tejas de asfalto, arcilla o pizarra, que dependen de la gravedad para el drenaje.

¿Se incluye el alero en la longitud de la viga calculada?

La longitud de la viga calculada usando Pitágoras (con la elevación y el recorrido del cuerpo principal del techo) no incluye el alero (voladizo). Si las vigas se extenderán más allá de la pared para formar un alero, deberás añadir la longitud de este voladizo a tu cálculo final para determinar la longitud total de la pieza de madera que necesitarás cortar.

¿Cómo puedo verificar la precisión de mis cálculos?

Siempre es una buena práctica verificar tus mediciones y cálculos dos o tres veces. Si es posible, utiliza un segundo método de medición o pídele a otra persona que verifique tus números. Para proyectos grandes, considera la posibilidad de utilizar software de diseño o consultores profesionales.

Dominar el cálculo de la longitud de un techo inclinado es una habilidad invaluable que te empoderará en cualquier proyecto de construcción o mejora del hogar. Al comprender y aplicar estos principios básicos, puedes asegurar la eficiencia y la seguridad en tus proyectos, garantizando que el techo no solo se vea bien, sino que también cumpla su función de protección de manera óptima durante muchos años.
